Как проверить статор пилы ребир

Видео: Как Проверить Статор Болгарки На Межвитковое Замыкание

Проверяем возможность короткого замыкания на корпусе. Эта неисправность приведет к снижению мощности мельницы, возможности поражения электрическим током и повышению температуры во время работы. Работы ведутся по той же схеме. Мы включили измерение сопротивления по шкале.

Поместите красный щуп на выход обмотки и прикрепите черный щуп к корпусу статора. Если на шкале тестера обмотка короткая к корпусу, значение сопротивления будет меньше, чем для здоровой. Эта неисправность требует перемотки обмоток статора.

Пора провести измерения и проверить, не оборвана ли обмотка статора. Для этого измеряется значение сопротивления на каждой обмотке.

Нулевая точка обмоток определяется путем измерения сопротивления для каждой из них. Если устройство имеет самое низкое сопротивление обмотки, его следует заменить.

Специальный осмотр

Наиболее точным способом является проверка статора с помощью металлического шара и трансформатора тока вниз. Статор подключен к клеммам трех фаз от трансформатора. Убедившись в правильности соединения, мы включаем нашу низковольтную сеть.

Кидаем мяч внутрь статора и следим за его поведением. Если он «приклеен» к одной из обмоток, это означает, что он оборван. Мяч вращается по кругу. статор работает. Довольно ненаучный, но эффективный метод обнаружения включения статора.

Неисправности ротора

При оптимальном использовании ротор не изнашивается. Ежедневное обслуживание выполняется с заменой щеток по мере их износа. Но со временем при высоких нагрузках статор нагревается и выделяет углекислый газ. Наиболее распространенная механическая неисправность. это износ или неровные подшипники.

Мельница будет работать, но в то же время пластины быстро изнашиваются и со временем двигатель выходит из строя. Во избежание повреждения необходимо проверить инструмент и поддерживать нормальные условия эксплуатации.

Влага в контакте с металлом вызывает ржавчину. Сила трения увеличивается, ток нужен больше, чтобы работать. Наблюдается значительный нагрев контактных групп, он спаян, появляется сильная искра.

Проверка обмоток двигателя

Электронный роторный тестер. это стандартный цифровой мультиметр. Перед проверкой цепи проверьте мультиметр и его готовность к использованию. Переключатель установлен для измерения сопротивления и соприкосновения датчиков друг с другом. Устройство должно показывать нули. Установите максимальное значение измерения и проверьте:

• Сначала проверьте ротор на наличие цепи. Прикасаясь черным датчиком к скользящему кольцу, обмотки должны зазвонить красным. Стрелка на устройстве не в масштабе, что означает, что обмотка разомкнута. Ротор должен быть перемотан;
• измерьте сопротивление, чтобы определить возможность короткого замыкания на корпусе. Закрепите черный зонд на контактном кольце, красный ротор должен зацепиться, чтобы закрыть корпус ротора. В случае низкого показания сопротивления и звукового сигнала, такой якорь должен быть предусмотрен для ремонта;
• звонить по обратной цепи ротора. Усиливаем щупы на якорных контактных кольцах. Исходя из масштаба устройства, от 1,5 до 6 Ом, мы протестировали работающее устройство. Все остальные значения на шкале указывают на неисправность мультиметра.

Это завершает проверку ротора. Опять же, основные шаги по устранению неполадок должны быть вызваны. Измельчитель или любое другое устройство должно быть отключено перед проверкой.

Перед проведением измерений следует осмотреть корпус, изоляцию и отсутствие отложений на статоре и роторе.

Контактные поверхности должны быть очищены от пыли и грязи. Загрязнение вызывает увеличение тока при потере мощности двигателя.

При первом удалении инструмента запишите все свои шаги. Это позволит вам в следующий раз подсказать, чтобы избежать лишних деталей во время сборки. Когда щетка покидает край держателя щетки менее 5 мм, эти щетки следует заменить.

Вы можете проверить схему вращения с помощью электронного тестера, то есть мультиметра.

Коллекторные синхронные двигатели

Именно они применяются в бытовых устройствах (миксерах, стиральных машинах, электродрелях и т.п.), поэтому рассчитаны на работу от сети 220В. Их «сердце» – это якорь, состоящий из неподвижного статора и обмотки на валу. Если причина неполадок кроется в нем, начинать проверку следует с визуального осмотра.

При обнаружении:

• перегоревших или оборванных обмоток;
• запаха гари;
• активного искрения;
• оплавленных ламелей коллектора;
• выхода из строя подшипников;
• отсоединения проводков;

Если на первый взгляд дефекты не заметны, для более точного обследования придется вооружиться мультиметром. Проверка проходит поэтапно:

• Прозвоните попарные выводы обмоток статора к ламелям. Показания сопротивления на каждом должны совпадать.
• Проверьте сопротивление между корпусом якоря и ламелями – в идеале оно стремится к бесконечности.
• Прозвоните выводы, чтобы проверить целостность обмотки.
• Проверьте состояние цепи между выводами якорной обмотки и корпусом статора.

Наличие пробоя на корпус – знак, что двигатель требует замены сломанных деталей и полного ремонта. Подключать его к сети в этом случае запрещено.

Асинхронные двигатели

Перед тем, как прозвонить якорь электродвигателя, необходимо проверить другие узлы и детали (так как причина может быть в их повреждении) – кабели подключения, магнитные пускатели, тепловое реле, конденсатор, а также проверить наличие напряжения. Если все в порядке, убедитесь в том, что электропитание отсутствует, и разберите двигатель.

Причины, по которым обмотки статора перестают работать, чаще всего следующие:

• обрыв витков;
• большая влажность;
• межвитковое замыкание.

Если при осмотре не выявлены неполадки, дальнейшая диагностика проводится с помощью мультиметра. В агрегатах на 380В, которые подключаются «треугольником» или «звездой», каждая обмотка проверяется по отдельности. Отклонение значения сопротивления на них должно быть не более 5%. Затем обмотки прозваниваются на корпус и друг с другом. Сопротивление должно стремиться к бесконечности, другие показания говорят о том, что присутствует пробой обмоток между собой или на корпус. Эта проблема решается путем полной перемотки.

В электродвигателях на 220В достаточно прозвонить рабочую и пусковую обмотки. Сопротивление у первой должно быть в полтора раза ниже, чем у второй.

Самый сложный этап проверки – поиск межвиткового замыкания, поскольку при визуальном осмотре выявить его не представляется возможным. Нужно воспользоваться специальным измерителем индуктивности. Если значение на всех обмотках одинаково – неполадки отсутствуют. Наиболее низкое значение на какой-либо из обмоток указывает на ее повреждение.

Сопротивление изоляции обмоток проверяется мегомметром на 1000В, который подключается к отдельному источнику питания. Один провод подсоединяется к корпусу агрегата в месте, которое не окрашено, другой – к каждому выводу обмотки поочередно. Значение должно быть больше 0.5 Мом, меньший показатель говорит о том, что двигатель необходимо просушить. При проведении измерений старайтесь не касаться проводов и будьте предельно внимательны

Во избежание несчастных случаев обесточьте двигатель и строго соблюдайте все меры предосторожности.

Теперь вы знаете, как проверить якорь электродвигателя тестером, и можете без привлечения специалиста выявить причину неполадок и устранить ее, сэкономив деньги и время.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

1. Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
2. Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
3. Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
4. После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
5. Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

https://youtube.com/watch?v=9iy0lqpMrsU%3F

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента

Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке. При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

1. Обязательно отключить прибор от сети перед разборкой.
2. Снять со шпинделя рабочий диск и защитный кожух.
3. Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
4. Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
5. Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

1. Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
2. Произошёл разрыв питающего контура.
3. Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

https://youtube.com/watch?v=jk_J3v5T8RA

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Если нет омметра?

При отсутствии мультиметра потребуется источник питания 12 Вольт и лампочка на соответствующее напряжение. У любого автолюбителя с таким набором не возникнет проблем. На вилку электроприбора подключают плюсовую и минусовую клеммы. В разрыв ставится лампа накаливания. Результат наблюдают визуально.

Вал якоря вращают рукой, лампа горит без скачков яркости. Если наблюдается затухание судят о неисправном двигателе. Скорее всего, произошло межвитковое замыкание. Полное пропадание свечения свидетельствует об обрыве в цепи. Причинами могут быть неконтакт щеток, обрыв в обмотке или отсутствие сопротивления в одной из ламелей.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки

на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя

. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей

. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор

. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

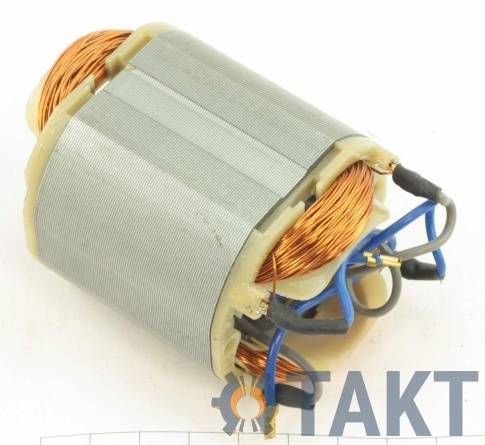

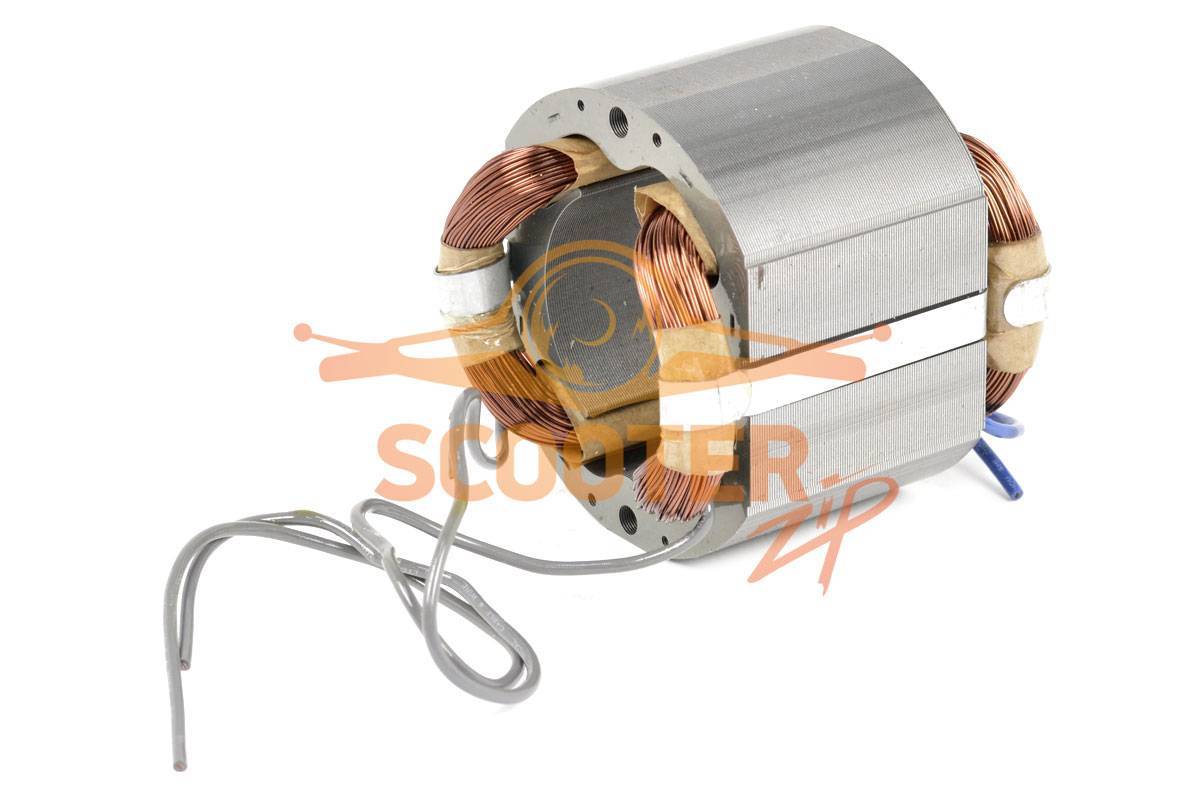

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом

и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Как починить, ремонт

Ротор в отличие от статора, основным элементом которого является обмотка, имеет более сложную конструкцию. Кроме намотанных в пазы сердечника катушек, в его сборку входят подшипниковые узлы, коллектор, вентилятор и собственно сам вал. Это увеличивает количество вариантов неисправностей, а значит отремонтировать ротор несколько сложнее, чем статор.

Ремонт обмоток ротора

В следующем видео описан ремонт ротора по наиболее частой неисправности электрической части — повреждение обмотки. Автор кратко описывает последовательность операций ремонта обмоток ротора: от диагностики до самой перемотки и пропитки.

Ремонт коллектора

Дефект, который устраняется в следующем видео, а именно отрыв ламелей коллектора, при целых обмотках ротора встречается не так часто. Однако, автор с блеском выполняет его в домашних условиях. Вместо отсутствующих ламелей изготавливаются новые из медной проволоки методом холодной ковки.

После пайки и приклеивания ламелей, убираются слесарным путем все наплывы, и окончательная доводка поверхности коллектора производится оригинальным методом, предложенным автором. Далеко не всегда в домашних условиях найдется токарный станок, поэтому якорь собирается по месту своего прямого назначения (в болгарку), где вместо щеток устанавливается инструмент для обработки ламелей коллектора.

Он представляет собой подогнанные по размеру деревянные бруски, на которые прикрепляется шлифовальная шкурка. Усилие обработки создается затягиванием на определенную величину поджимающей брусок заглушки. Привод ротора осуществляется через шпиндель другой болгаркой. Таким образом, меняя несколько раз шлифовальную шкурку, добиваются идеально ровной и полированной поверхности коллектора после замены ламелей.

Замена крыльчатки вентилятора

В следующем видео на роторе разбита ступица металлической крыльчатки после попадания в нее постороннего предмета. Автор нашел выход из положения, собрав новую крыльчатку из поломанной и другой, взятой со сгоревшего ротора перфоратора. На самодельном приспособлении из дрели и тисков с крыльчатки из перфоратора (пластмассовая), насаженной на ротор, острым ножом были отрезаны лишние элементы, то есть осталась только ступица. Далее на ступицу была приклепана поврежденная крыльчатка. При вращении, с помощью привода, дрелью, опорой на подшипнике в тисках и напильника, на собранной новой крыльчатке было выставлено требуемое радиальное и торцевое биение.

Искрит ротор, причина, как исправить

Основные причины, вызывающие повышенное искрение во время работы болгарки.

• Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
• Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.

• Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
• Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
• Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
• При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
• Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.
