Как разобрать Makita 2470

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма


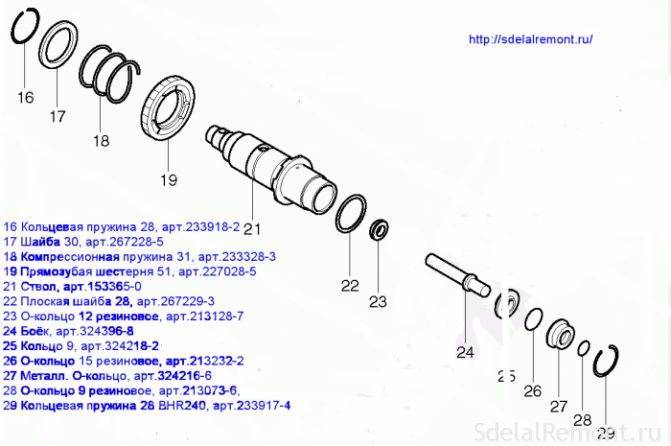

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.


В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.


Боек


Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Как разбирается патрон перфоратора

В процессе разборки патрона необходимо учитывать производителя, потому что и разборка патрона перфоратора значительно отличается. Сейчас к списку фаворитных можно отнести:

  • патроны для перфоратора Bosch;
  • патроны для перфоратора Makita;
  • патроны для перфоратора Interskol.

Разглядим процесс разборки на примере патрона на перфоратор конторы Bosch:

  • Отодвинуть пластиковую часть, снять резиновый уплотнитель.
  • При помощи отвертки аккуратненько снять фиксирующее кольцо.
  • Потом фиксирующая шайба.
  • За шайбой находится 2-ое кольцо. Его необходимо повернуть и снять, поддев отверткой.
  • За пластмассовой частью размещен SDS зажим, который состоит из пружины, шайбы и шарика. Первым необходимо вытащить шарик, после шайбу и пружину.

Разборка патрона делается с разными целями в виде:

  • ремонта;
  • замены отдельных деталей;
  • очистки;
  • смазки.

Патрон для перфоратора Makita разбирается идентично, кроме отдельных аспектов, учитывающихся из конструкции патрона.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно найти его разновидность. После чего проводят разбор инструмента и начинают поменять элементы.

Внимание! Идеальнее всего функцию производить на столе, чтоб не утратить принципиальные детали. Во время разбора элементы выкладывают в той последовательности, в какой снимают — позже будет проще собирать инструмент

Во время разбора элементы выкладывают в той последовательности, в какой снимают — позже будет проще собирать инструмент.

  • Удалить резиновый наконечник с торца.
  • Отверткой снять 1-ое стопорное кольцо.
  • Потянуть пластмассовый кожух муфты вниз.
  • Снять 2-ое стопорное кольцо.
  • Удалить кожух муфты.
  • Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если нужно поменять патрон на перфораторе Bosch, Makita, Decker либо, к примеру, Elitech, пригодится извлечь оставшуюся часть втулки. Заместо нее устанавливается новенькая деталь.

Чтоб осознать, какое устройство у механизма перфоратора, требуется оглядеть хвостовую часть насадки. На ней находится несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Неисправности в корпусе редуктора

Корпус модели HR two thousand four характеризуется высокой прочностью, поломки тут узле достаточно редки. Однако случается, что тут происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место посадочное сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место для посадки промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) по другому неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Устройство всего механизма

Независимо от конструкции устройства и функций его внедрения, все модели (Bosch, Makita, Штерн, Энергомаш, Interskol) имеют подобные составные элементы.

Перфоратор состоит из последующих частей:

  • патрона;
  • ударного механизма;
  • редуктора;
  • мотора;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обычной дрели, перфоратор обладает увеличенной ударной функцией, что является очень принципиальным преимуществом при механическом воздействии на обрабатываемый материал. Таковой вид работы достигается своим механизмом сотворения толчка рабочего приспособления, который высвобождает оператора от внедрения физических усилий при долблении либо сверлении камня, кирпича либо бетона.

Вращательное движение электронного мотора преобразовывается в поступательное колебание ударного инструмента за счёт сотворения компрессии меж рабочими поршнями. Такое движение интенсивно передаётся на ударные приспособления (зубило, бур либо лопатку). Исследовав устройство перфоратора, ремонт появившихся дефектов проводить намного легче и эффективнее.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Процедура замены патрона

Самые частые поломки, требующие замены узла – если заклинило патрон у перфоратора Макита, Black&Decker, Ryobi или любого иного, либо же если не удается зафиксировать оснастку при ее установке или в процессе работы. Большинство моделей укомплектовано патронами, имеющими резьбовое соединение со шпинделем. Для их демонтажа и монтажа необходим минимальный набор инструмента: отвертка с плоским жалом, рожковый ключ, молоток.

Благодаря конструкционной аналогичности замена патрона на перфораторе Bosch (Бош), Макита или Интерскол выполняется по единому алгоритму:

  • открыв патрон, выкручивают фиксирующий винт – постукивание молотком по его головке поможет при возникновении сложностей;
  • зажав патрон в ключе, прокручивают шпиндель и снимают неисправный патрон;
  • наворачивают новый узел до упора и фиксируют стопорным винтом.

Избавить себя от поиска нового патрона и усилий по его замене вы сможете, обратившись в сервисный – мы решим эту задачу качественно, предельно быстро и по доступной цене.

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Преимущества и недостатки

Достоинства перфоратора Makita серии HR 2470:

  • Надёжность. Профессиональный аппарат, практически неубиваемый.
  • Эргономика. Удобно скомпонован, идеально ложится в руку.
  • Простота использования. Все переключатели под рукой, доступны для работы и обслуживания.
  • Стоимость. В своём сегменте ценник на перфоратор ниже, чем у аналогов.

Мнение эксперта

Марат Шамсутдинов

Мастер отделочных работ

Недостатки у этой модели практически отсутствуют. Исключение составляет резиновое покрытие передней части кожуха. От длительного использования и воздействия агрессивных сред на нём появляются незначительные дефекты и выбоины. Что не сказывается на общей работоспособности инструмента

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

  • заполнение грязью, пылью, влагой;
  • смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
  • спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
  • большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
  • частое переключение режимов со временем приводит к облому кнопки переключателя.

Патрон

При помощи плоской отвертки разбирается патрон. Ремонт перфоратора «Макита 2450» своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора «Макита 2450» с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.

Как выполняется замена?

Ниже будет представлен простой алгоритм, которого необходимо придерживаться при замене графитовых или угольных щеток в двигателе стиральной машины.

  • До начала работы необходимо убедиться в том, что машина выключена и вилка не вставлена в розетку;
  • Далее необходимо снять заднюю панель, чтобы извлечь двигатель из корпуса. Делается это очень просто, с помощью всего лишь одного инструмента, который может выкручивать винты. В качестве него может выступать либо отвертка, либо шуруповерт;
  • Когда панель снята, можно сразу уже увидеть двигатель, но прежде чем добраться до него, нужно снять приводной ремень, который расположен между барабаном и мотором;
  • Следующий шаг – это отсоединение разъема двигателя и разъема заземления, после чего нужно открутить два болта, которые выступают в качестве крепления двигателя к барабану. Иногда бывает очень сложно вытащить двигатель самостоятельно. В некоторых случаях помочь сможет плоская отвертка, которой можно поддеть мотор, тем самым облегчив его снятие. После снятия двигателя со штифтов, его можно положить на дно машины, после чего немного наклонить ее, тем самым позволив двигателю легко выйти из корпуса;
  • На самом двигателе расположены, как правило, две угольные или графитовые щетки. Если щетки для двигателя выгорели, то коллектор будет черного цвета. При таком раскладе замена щеток крайне необходима, поскольку они все стерлись и остались на коллекторе;
  • Для снятия старых щеток необходимо выкрутить два болта, которые находятся непосредственно над ними. Как правило, после снятия можно будет увидеть только остатки от угольных щеток — маленький кусочек графита или угля;

Прежде чем приобрести тот или иной комплект запчастей, необходимо обратить внимание на производителя и качество материала, из которого они изготовлены. Также нужно очень тщательно подойти к установке, поскольку от этого напрямую зависит продолжительность срока службы

Фотоотчет — замена щеток перфоратора Sparky BPR 241CE (Sparky) своими руками своими руками.

После лет пяти безупречной службы начал мой Sparky глючить.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Makita 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Makita 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Makita.

Схема перфоратора Makita 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Makita обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора Makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Makita 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Makita 2450 и Makita 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Makita к сети проста.

Электрическая схема перфоратора Makita 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов.

Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54. а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

  • Общий вес – 2,04 кг
  • Система SDS позволяет крепить буры
  • Можно долбить и сверлить
  • В системе предусмотрены три режима функционирования
  • Наибольшее число ударов в минуту – 4500
  • Поступательная сила движения – 2,7 джоуля
  • Мощность сетевого питания составляет 780 ватт.
