Как разобрать редуктор болгарки интерскол

Рекомендации специалистов

Опытные специалисты дают рекомендации, чем лучше смазывать редуктор болгарки. Они утверждают, что при невозможности обслужить инструмент фирменной смазкой, можно выбрать другой состав. Второй по популярности в нашей стране признана смазка для ШРУС. Ее чаще всего применяют для инструмента отечественного производства. Некоторые мастера выбирают смазку для ШРУС и для зарубежных УШМ. Однако качество оригинальных составов будет значительно выше.

Хуже, если мастер отдал предпочтение таким составам, как литол или солидол. Это универсальные средства. Они не способны качественно обслуживать систему редуктора болгарки. При их применении работа инструмента не сможет быть полноценной. В начале эксплуатации разница будет незаметной. Но со временем могут появиться серьезные проблемы в работе агрегата.

Поэтому опытные мастера не рекомендуют экономить на смазке для редуктора. Затраты на приобретение оригинальной или иной высококачественной продукции окупаются длительным сроком эксплуатации оборудования.

Механические повреждения

Угловая шлифовальная машина Bosch предназначена для выполнения отрезных, шлифовальных, полировальных работ. Работа инструмента в пыли при больших нагрузках особенно пагубно влияет на долговечность редуктора, а именно его шестеренок.

Кроме износа и поломки зубьев шестеренок, к механическим неисправностям можно отнести разрушение подшипников и корпуса. Ремонт болгарки Бош в части замены вышедших из строя подшипников, восстановления корпуса выполнить несложно, если есть желание и потребность.

Сборка болгарки

Сборку болгарки начинают с обследования всех деталей, узлов, подшипников, шестеренок.

Предварительно подготовьте рабочее место с правильным и хорошим освещением, уложите инструменты, смазочные материалы, салфетки.

Какую смазку использовать для болгарки Bosch

Ремонт ушам Bosch будет не качественный, если вы не поменяете при его исполнении смазку. Для качественной смазки узлов болгарки Бош рекомендуется использовать те смазочные материалы, которые предлагает производитель инструмента. Но их высокая цена заставляет искать другой выход, и он есть.

Отечественные производители смазочных материалов разработали специальные смазки для редукторов и узлов болгарок.

По качеству они ничем не уступают зарубежным смазкам, а стоят значительно дешевле. Единственный минус, наши смазки требуют более частой смены.

А можно воспользоваться смазкой, сделанной своими руками.

Сборка ротора

Сборка ротора состоит в запрессовке на него подшипников, установки крыльчатки. Смазанные подшипники напрессовываются на вал при помощи деревянной наставки. Подшипник возле коллектора закрывается резиновой защитой. Это общий алгоритм сборки вала ротора.

В отдельных моделях болгарки Bosch есть свои особенности.

Сборка редуктора

Сборка редуктора начинается с установки в его корпус вала ротора. Когда вал вставлен в корпус, на вал надевается ведущая шестерня, шайба и фиксирующая гайка. Корпус редуктора со вставленным валом необходимо разместить в корпусе статора.

Когда вы вставите в гнездо подшипник коллектора, придавите корпус редуктора к корпусу статора. Проверьте легкость вращения ротора в подшипниках.

В крышке корпуса редуктора смонтирован узел шпинделя с насаженным подшипником и шестеренкой.

Осталось вставить крышку на место и проверить качество вращения вала шпинделя. Если вал вращается легко от руки, модно закручивать винты, крепящие крышку корпуса ротора. Предварительно винты смазываются герметиком.

Это общий алгоритм сборки редуктора. У некоторых моделей ремонт редуктора болгарки Бош незначительно отличается.

Выводы:

• Зная общую схему болгарок Bosch, можно смело браться за разборку инструмента для смазки;
• Умение проводить ремонт болгарки Bosch своими руками позволит продлить жизнь инструменту, самостоятельно заменить смазку, угольные щетки;
• Соблюдая режим работы и технологического обслуживания инструмента, вы продлите его безотказную работу на долгие годы.

Успехов в работе!

Некоторые общие полезные советы по организации ремонта болгарского

Пока приступать к ремонту болгарского языка, рассмотрите несколько полезных советов:

Пока приступить к разборке болгарского, внимательно прочитайте его описание, схему сборки не порядок работы.
Обязательно соблюдайте последовательность технологических операций.
Строго соблюдайте меры предосторожности.

Наиболее распространенной причиной поломки болгарского является разрыв провода возле ручки. Сначала необходимо проверить наличие напряжения на кнопке, это делается обычным тестером напряжения. Затем мы проверяем кнопку для повышения эффективности.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

• неисправна электрическая вилка;
• неисправен электрический кабель;
• сломалась кнопка запуска;
• нарушен контакт между кабелем питания и кнопкой;
• обрыв контактного провода электрощетки;
• сильный износ электрощеток;
• выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
2. Нарушился контакт между коллекторными пластинами и обмоткой.
3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
4. Разбалансировка ротора двигателя.
5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Чем вооружена болгарка?

«Интерскол» УШМ-125/1100Э имеет электрическую систему, позволяющую по мере надобности регулировать обороты (от 10 тыщ за минуту до 3-х). Обладатель данного электроинструмента может их понизить до нужного уровня, не беспокоясь что же на самом деле, что снизится и мощность болгарки. Данное качество, которым обладает шлифовальная машина «Интерскол» УШМ-125/1100Э, в особенности ценится проф мастерами-плиточниками. Понизив частоту оборотов, есть вариант просто обрабатывать глазурную плитку и другие деликатные поверхности.

Не считая электрической комплекса бухгалтерских программ, угловая шлифмашина «Интерскол» УШМ-125/1100Э содержит специальную плату плавного пуска, которая значительно упрощает процесс эксплуатации болгарки. Наличие плавного старта бухгалтерской системы в особенности нужно во время работы с томными зачистными дисками и алмазными насадками для каменных поверхностей.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

• Зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
• Снимите шайбу поз.59.;
• Вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Видео: BOSCH GWS 850 CE (Болгарка 125) Какую болгарку выбрать \ Малая болгарка с регуляцией оборотов

Необходимые инструменты для разборки редуктора УШМ

Смазка для редуктора УШМ Makita, 30 гр. Фото ВсеИнструменты.ру

Разборку редуктора болгарки следует создавать на приготовленном рабочем месте, где отсутствуют ненадобные детали. Это нужно, чтоб не утратить маленькие элементы конструкции редуктора. Рабочее место необходимо оборудовать последующим инвентарем и оснасткой:

• слесарные тиски;
• набор гаечных ключей и отверток;
• разные виды молотков – от древесных до железных;
• пассатижи;
• инструмент для работы со стопорными кольцами;
• газовый ключ;
• съемники для подшипников и запрессованных на вал шестерен;
• для высококачественной сборки подшипниковых узлов хорошо иметь соответственное прессовое оборудование;
• при его отсутствии можно пользоваться надставками различной конструкции;
• ветошь с моющими средствами (керосин и другие аналогичный воды);
• наличие смазочных материалов.

Hitachi

В последующем тщательно описан процесс разборки шпинделя редуктора болгарки одной из моделей Hitachi. Это вызвано подменой заклинившего подшипника, размещенного в крышке корпуса редуктора. Для того, чтоб до него добраться следует снять запрессованную на вал ведомую шестерню. Из-за малеханького расстояния меж шестерней и крышкой редуктора губы съемника дорабатываются стачиванием их поверхности до нужной толщины с целью попадания в этот зазор. Принципиально: перед выпрессовкой шестерни нужно снять фиксирующее ее стопорное кольцо.

Диолд

Причину завышенного шума болгарки Диолд создатель выяснял в последующем. После разборки редуктора обнаружились огромные люфты в подшипниковых узлах. Необходимо подчеркнуть, что они никак не воздействовали на качество зубьев шестерен — они полностью в работоспособном состоянии. Другими словами, если шестерни выполнены из высококачественного материала с соблюдением технологии термической обработки, они могут накрепко работать в самых непростых критериях. При помощи нужного для таких ремонтных работ инструмента создатель указывает, как можно поменять дефектные подшипники.

Заклинивший шпиндель в болгарке модели DWT, который описан в последующем. ремонтируется по отлаженной технологии. Отсоединяются от ротора щетки, чтоб их не разрушить в последующих действиях по ремонту, разбирается редуктор. После этого проверяется зрительно износ шестерен и свободный ход подшипниковых узлов.

В данном определенном случае конкретно вышедший из строя подшипник стал предпосылкой неисправности болгарки. В показано как один неисправный подшипник может привести за собой целый шлейф поломанных других деталей. Следует пристально смотреть за состоянием подшипниковых узлов, часто инспектировать наличие люфтов.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Что может потребоваться для работы

Процесс разборки нескольких инструментов:

• гаечные ключи;
• отвертки;
• пассатижи;
• тиски;
• молоток;
• смазка;
• ветошь;
• газовый ключ.

Сложность разборки болгарки связана с тем, что детали имеют очень плотное соприкосновение. Это позволяет справиться с самыми высокими нагрузками. Детали при работе не сдвигаются, и не возникает колебательных движений. Конечно, разборку лучше всего сделает мастер, но можно попытаться все сделать самому при максимальной аккуратности.

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Не забываем делиться видосами!) Приятного просмотра!) Моя партнёрская программа на You Tube: .

Всем привет. Вот небольшое ТО моей болгарки. Вместо втулки вала редуктора можно установить игольчатый подш.

Прежде чем начинать разбирать болгарку, необходимо подготовить рабочее место, удалив с верстака все ненужные детали. Чистый стол даст возможность случайно не потерять какую-нибудь мелкую деталь.

На первом этапе откручивается болт, держащий кожух. Снять его очень легко, никаких особо плотных соединений здесь нет. Затем нужно открутить винт, удалить пластиковую пластинку. Наружный кожух нужно сдвинуть по направлению к шнуру.

В основном все модели болгарок имеют самые разные устройства. Однако общей деталью является электродвигатель, в состав которого входит:

Еще одной обязательной редуктор, предназначенный для регулирования мощности и частоты оборотов. Электродвигатель совместно с редуктором крепится в корпусе.

Редуктор приспособления

Его держат четыре болта

Их нужно выкрутить и с предельной осторожностью вынуть редуктор из корпуса болгарки. Разбор редуктора необходим для его очистки и замены изношенных деталей

Это один из важнейших узлов болгарки, который испытывает огромные нагрузки во время работы.

В его состав входит:

• корпус;
• большая шестерня;
• ведомая шестерня;
• подшипник. Его нужно обязательно смазывать, чтобы уменьшить силу трения.

Чтобы достать ротор из корпуса редуктора, необходимо открутить гайку, которая держит ротор. Специальным съемником достать ротор. Такая операция связана с некоторыми сложностями, поэтому если нет специальных навыков, лучше такую работу предоставить профессионалам. Без съемника здесь не обойтись.

Надо сказать, что для простого удаления грязи, такой детальной разборки не требуется. Она нужна только для замены изношенного подшипника или пришедшего в негодность ротора.

Чтобы удалить якорь, нужно сначала снять щетки и редуктор, аккуратно вытащить якорь, держа его за шестерню.

Для этой операции потребуется приложить некоторое усилие

Удаление якоря из корпуса нужно проводить очень осторожно, так как он легко ломается

Когда во время работы наблюдается сильное искрение, большой нагрев корпуса, нужно просто достать якорь для очистки коллектора. Устройство снова будет готово к эксплуатации.

Как разобрать редуктор правильно: рекомендации

Когда редуктор полностью отказывается работать, требуется его полная разборка для замены деталей и тщательной очистки. Чтобы проводить работы, нужно подготовить слесарные тиски. Все работы выполняются в определенной технологической последовательности:

Гаечным ключом откручивается болт, держащий корпус редуктора.
Тело ротора с огромной осторожностью закрепляют в тисках.
Делая молотком несильные удары, извлекается корпус.
Находится удобное положение ротора для удаления подшипника. Вновь зажимаются тиски.. Подложив деревянный брусок, выбивается подшипник

Чтобы снять шестерню с оси редуктора необходимо:

Подложив деревянный брусок, выбивается подшипник. Чтобы снять шестерню с оси редуктора необходимо:

1. Ротор обмотать тряпкой и закрепить губками тисков.
2. Шестерню также обматывают тряпками, используя газовый ключ, поворачивают ее против хода часовой стрелки.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

• конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
• вывернуть винты, при помощи которых крепится щеткодержатель;
• найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

READ Как Резать Керамогранит Болгаркой Без Сколов

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

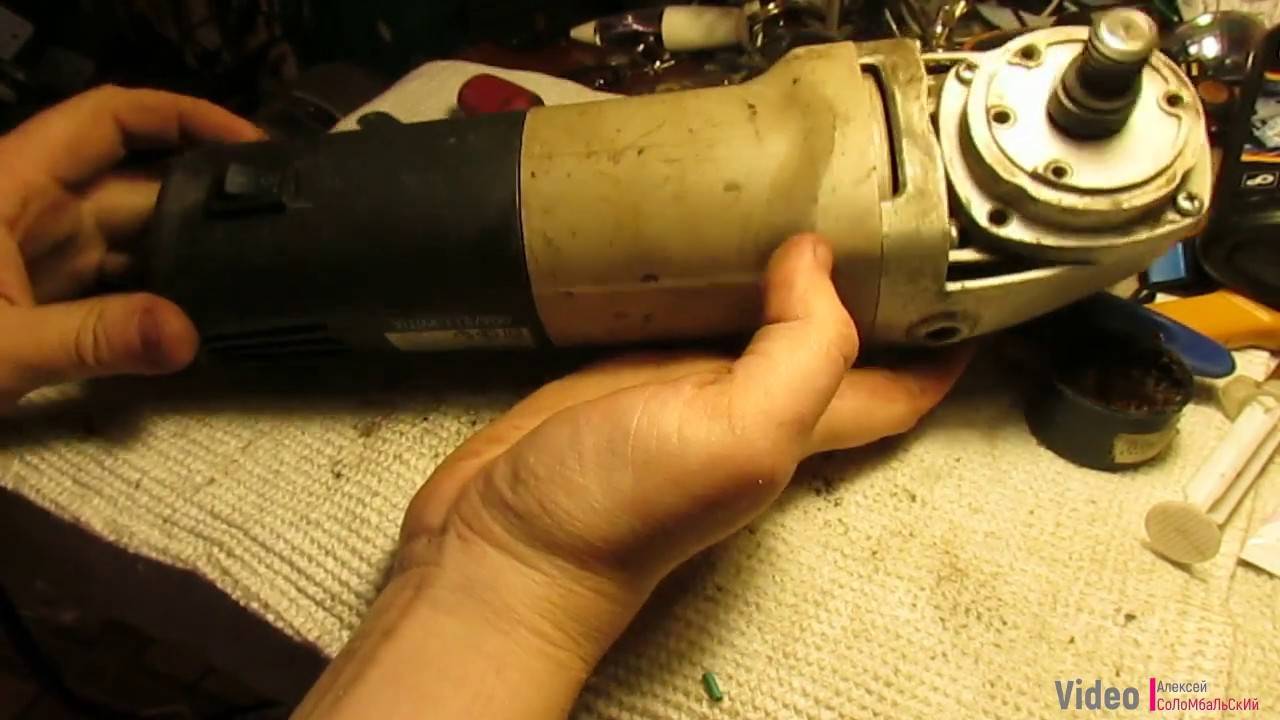

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать. Sources:

Sources:

https://thestroika.com/bolgarka/kak-razobrat-bolgarku-interskol-ushm-125-900.html

Особенности конструкции болгарки Makita

Болгарка – это углошлифовальная машина, получившая такое название только на просторах бывшего СССР. Конструктивно, любая углошлифовальная машина (УШМ) устроена одинаково.

Принцип действия болгарок Makita основан на превращении электрической энергии в механическую. Это приводит к вращению вала, на который устанавливается диск для резки, шлифовки, полировки. А угловой она называется по той причине, что в используемом редукторе крутящий момент передается под углом 90º.

Поскольку охлаждение электродвигателя в болгарках Makita обеспечивается за счет всасывания внешнего воздуха через вентиляционные отверстия, рабочие детали болгарок Makita покрываются специальным защитным порошковым лаком, препятствующим оседанию пыли. Конструктивно в болгарках Макита предусмотрена лабиринтовая система уплотнителей и герметизирована кнопка «Пуск».

Но каждая фирма для привлечения покупателя внедряет в конструкцию свои изюминки. Не обделена этим и болгарка Makita. Болгарки Макита условно делятся на мощные и небольшие.

Болгарки Makita маркируются в зависимости от мощности электродвигателя.

К конструктивным особенностям углошлифовальных машин Makita относятся:

• Наличие лабиринтового устройства, защищающего подшипники от попадания грязи и пыли.
• Обмотки электродвигателя в болгарках большой мощности защищены бронированным покрытием.
• Углошлифовальные машины Makita оборудуются специальной системой, защищающей инструмент от рывков при пуске, под названием Super-Joint-System.

Несколько слов о системе SJS. Система препятствует воздействию обратного удара, исключает рывки и заклинивание рабочего органа, защищает электродвигатель от перегрузок.

В системе использована пружина, цель которой, передавать усилия от ротора на шестерни редуктора. Пружина выполняет роль буфера, препятствует появлению рывков при запуске и остановке. Эта конструкция значительно снижает вибрацию и обеспечивает плавность работы УШМ Makita

Болгарки Makita разделены на классы по размеру ширины рабочего диска. Болгарки условно разделены на три класса: легкие, средние, тяжелые. В свою очередь, каждый класс делится на болгарки для профессионалов и для бытовых нужд. У профессиональных моделей болгарок Makita повышенный запас мощности, интегрированная система безопасности, увеличенный рабочий ресурс. Профессиональные болгарки отлично выдерживают большие нагрузки на протяжении длительного времени.

Бытовые углошлифовальные машины Makita имеют высокие эксплуатационные характеристики, но очень демократичные цены. У болгарок макита может быть использован диск с максимальным диаметром 230 мм.

В зависимости от диаметра диска и делятся ушм Makita на классы:

• Диаметр 115-125 мм характеризует легкий класс. Легко удерживаются одной рукой за корпус, выполняющий роль рукоятки. Но профессиональные болгарки этого класса могут оборудоваться задней ручкой, в которую встроена кнопка включения инструмента;
• Диаметр 150-180 мм относит болгарку Makita к среднему классу. В данную категорию входят профессиональные и любительские модели, оснащенные электродвигателями различной мощности. У современных моделей устанавливается поворотная задняя ручка;
• Диаметр 230 мм характеризует болгарки тяжелого класса. В этом классе выпускаются болгарки Makita исключительно для профессионалов. Эти машины рассчитаны на работу по бетону, камням, кирпичу и т.д. В их конструкции заложены все современные системы защиты потребителя от травм.

Модели болгарки Makita выпускаются для дисков диаметрами 115 мм, 125 мм, 150 мм, 180 мм и 230 м.

В болгарках большой мощности предусмотрена замена угольных щеток без снятия крышки корпуса статора.

Болгарки Makita различной мощности отличаются по внешнему виду. У профессиональных болгарок мощностью свыше 1000 Вт большой корпус и удобная задняя ручка. Ручка оборудована защитными антивибрационными накладками черного цвета. Болгарки мощностью до 1000 Вт имеют удобный корпус, который и выполняет роль ручки.

На болгарках Makita установлен быстросъемный кожух. Такая конструкция позволяет быстро снимать защитный кожух.
