Как регулировать карбюратор на бензопиле

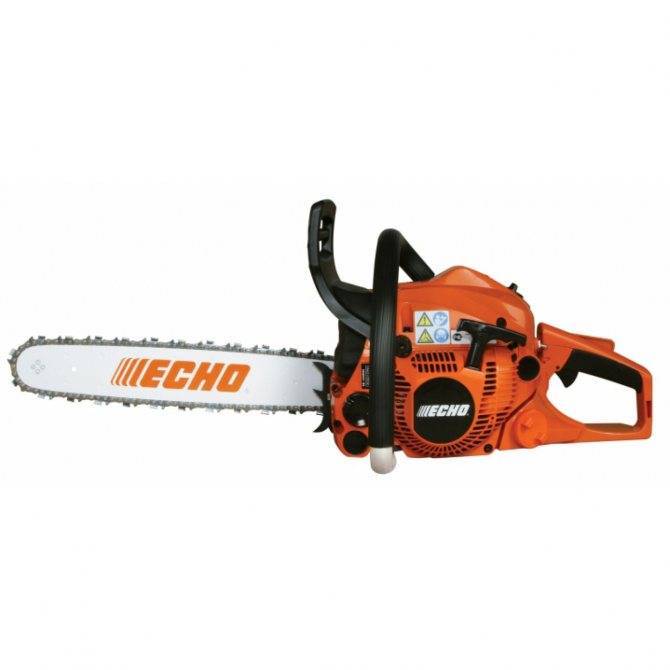

Echo CS 352ES 14” и CS 353ES 14” – конструктивные особенности пилы

Эти модели предназначены для регулярного использования в бытовых целях, а также на лесозаготовке.

Они обладают улучшенной конструкцией, в которую входит система автоматической подачи масла, устройство для гашения вибрации и инерционный тормоз.

Среди других особенностей бензопил нужно выделить:

• Объем цилиндра – 34 см 3 ;
• Мощность модели – 2,12 и 2,1 л. с.;
• Емкость топливного бачка – 320 и 260 мл соответственно;
• Объем бака для масла – 200 и 250 мл соответственно;
• Эксплуатационный вес – 5,6 и 6,2 кг соответственно.

Читать также Большая лопата для уборки снега своими руками

В комплект каждой пилы входит цепь, шина, прочный чехол, комбинированный ключ и документация.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Описание процесса

1. Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
2. После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
3. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
4. После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты. Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем! Идеальным вариантом для этого, будет использование электронного тахометра, который по низкой цене можно купить на Алиэкспресс.

Купить тахометр на Aliexpress

Расположение регулировочных винтов карбюратора на бензопиле Хускварна. Важным этапом является проверка пилы на всех режимах работы после регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Настройка карбюратора на прогретом двигателе

Замена воздушного фильтра

Двигатель прогревается в течение нескольких минут и только после этого можно приступить к настройке карбюратора.

• Отпустите рукоятку, которой выполняется управления дроссельной заслонкой – двигатель не должен глохнуть. Можно слегка увеличить обороты (винт Т), но только настолько, чтобы не начала вращаться цепь.
• Начинаем потихоньку закручивать винт L. Делаем это до тех пор, пока не начнут падать обороты двигателя.
• Нужно проверить как работает двигатель на высоких оборотах, а потом резко сбросить газ. Если двигатель работал нормально, но потом заглох, можно увеличить обороты, вкрутив винт Т.
• Насколько высокие обороты коленвала двигателя? Без тахометра это не проверишь но не стоит думать, что чем больше, тем лучше. Их можно увеличить или уменьшить винтом Н. Причем для увеличения оборотов винт нужно ввинчивать, а для уменьшения – выкручивать.

Если все регулировки выполнены своими руками правильно, то двигатель будет работать без перебоев. Также должны быть соблюдены следующие условия:

• На холостых оборотах двигателя цепь остается неподвижной.
• Нужно, чтобы бензопила чутко реагировала на управление акселератором, быстро набирая обороты.

Бензопила в действии

Осталось проверить работу агрегата под нагрузкой. Если всё нормально, то можно приступать к работе, если же мотор работает с перебоями, теряет мощность и т.п., то нужно вновь попробовать выполнить регулировки или обратиться к специалисту.

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Как почистить карбюратор на бензопиле?

Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:

1. Отсоедините верхнюю крышку и снимите ее.
2. Аккуратно достаньте мембрану топливного насоса.
3. В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
4. Открутите нижнюю крышку.
5. Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
6. Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
7. В последнюю очередь снимает дроссельная заслонка, рычаг и ось.

После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа

Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы

Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.

Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.

Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.

После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

• плохая работы свечи зажигания;
• потеря компрессии из-за критического износа поршневой системы;
• плохое топливо;
• плохая работа карбюратора, не связанная с регулировкой;
• забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Чем промывать карбюратор бензопилы?

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Модель Echo CS 452ESX – конструктивные особенности бензопилы

Данная бензопила Эхо успешно используется, как для бытовых целей, так и для валки леса. В конструкцию пилы входит прочный картер из сплава магния, надежный барабан сцепления со съемным венцом, кованый шатун и коленчатый вал. Среди технических характеристик агрегата следует выделить:

• Объем цилиндра – 45 см 3 ;
• Мощность пилы – 2,26 кВт или 3,1 л. с.;
• Емкость масляного бачка – 270 мл;
• Эксплуатационный вес – 7,3 кг.

Эта японская бензопила отличается уникальной компоновкой мотора, правильной балансировкой и удобными эргономичными рукоятками.

Среди других преимуществ нужно выделить экономный расход топлива и масла.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.
