Что дает процедура очистки механизма
Что собой представляет карбюратор бензопилы, а также какой принцип работы он имеет, подробно описано в этой статье
Сегодня уделим особое внимание вопросу о том, как промыть карбюратор бензопилы, и насколько это реально сделать самостоятельно в домашних условиях
Первым делом выясним, что же дает процедура прочистка этого механизма, и как часто ее необходимо выполнять. Многие владельцы бензоинструмента знают о том, что карбюратор представляет собой чувствительный механизм, работа которого основывается на различных мелких деталях.
Это интересно! На бензопилах используются карбюраторы мембранного типа. Свое название мембранные они получили по причине использования резиновой прокладки, которая играет роль насоса. С ее помощью осуществляется закачивание топливной смеси из бака в карбюратор, где и осуществляется смешивание с воздухом, а также подача в цилиндр.
В процессе эксплуатации инструмента происходит попадание в бак различных загрязнений, за улавливание которых отвечает топливный фильтр. Однако этот элемент не способен удержать мелкие загрязнения, которые поступают внутрь механизма, и тем самым провоцируют выход из строя составляющих элементов, а также сужают каналы. Количество загрязнений внутри устройства с каждым последующим использованием инструмента увеличивается, что приводит к возникновению причин нестабильной работы ДВС. Кроме мусора в топливе, в карбюраторе возникает такая проблема, как оксидирование алюминия.
Засорение карбюратора возникает не только в процессе эксплуатации инструмента, но еще и при неправильном его хранении. Одной из особенностей неправильного хранения является оставление в баке разведенной топливной смеси на длительный промежуток времени. Хранить смесь приготовленной нельзя больше 1-2 недель, так как это приводит к разложению масла, которое и провоцирует различные неисправности в виде забивания каналов карбюратора.
https://youtube.com/watch?v=UhuyP25hH64%3F
Промывка карбюратора бензопилы позволяет удалить все виды загрязнений, тем самым восстановив нормальную работу механизма. После очистки системы, восстанавливается работа устройства, что положительно влияет на функционирование двигателя. Именно поэтому проводить очистку карбюратора обязательно необходимо, чтобы исключить выход из строя ДВС, а также обеспечить эффективную и производительную работу пильного инструмента.
Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Другие неисправности
Бензопила не заводится
Перед тем как браться за регулировку карбюратора, нужно выяснить причину возможной неисправности. Рассмотрите ситуации, которые могут возникнуть:

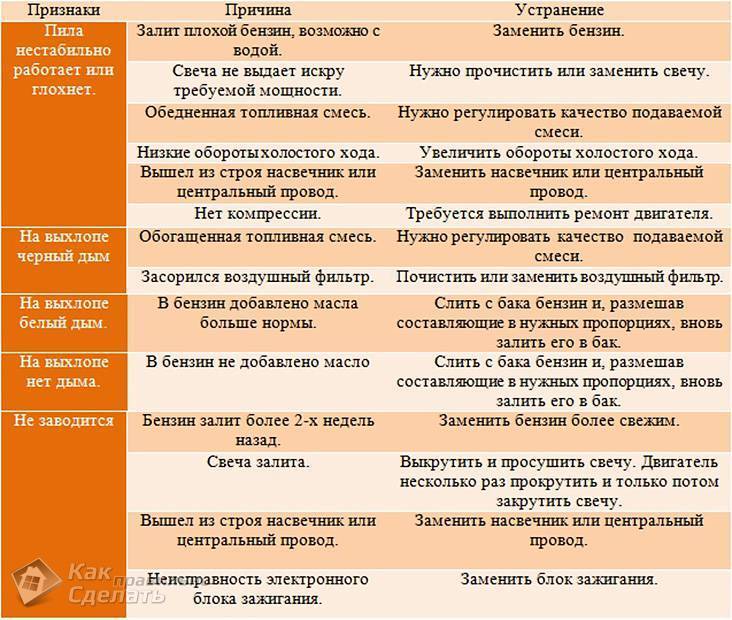

Таблица
Вполне понятно, что перед тем как что-то делать с бензопилой, нужно понять, почему она плохо работает.
Вначале нужно позаботиться об удобном месте, на котором можно будет заняться регулировками или ремонтом карбюратора. Это должна быть ровная площадка, достаточно широкая, чтобы уложенные на нее детали не потерялись, упав на пол.
В бензине вода
Вода в бензине
В сравнении с водой, бензин имеет более низкую плотность, вследствие чего он всегда будет над попавшей в бак водой. Бензопила не сможет работать на таком составе, поэтому нужно избавиться от того, чего не должно быть в баке, слив с него воду.
Чтобы проверить, так ли это, нужно отсоединить трубку топливопровода от карбюратора и вставить ее в пластиковую бутылку и слить в нее бензин. Как видно на фото – он соберется внизу. В таком случае карбюратор нужно разобрать и прочистить. Если же воды в топливе не оказалось, то его возвращаем в бак и ищем другую неисправность.
Регулировка карбюратора бензопил Stihl и Partner
Общий вид Stihl и Partner (Штиль и Партнер):
Карбюратор бензопилы Stihl:
Карбюратор бензопилы Partner:
При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.
Регулирование рекомендуется проводить при установке на горизонтальной опоре.
- Выполняется прогрев до достижения устойчивого режима работы. Если регулировки нарушены, приходится периодически нажимать на рычаг привода дросселя.
- Винтом ХХ добиваются начала движения цепи, а потом обратным вращением устанавливают режим, когда цепь не движется.
- Винтами L и Н выставляют максимальные обороты и качество смеси. Поворачивают до конца, а потом возвращают на пол-оборота обратно.
На видео показаны регулировки карбюратора Штиль:
Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы
Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.
Видеоролик ремонта карбюратора Партнер:
Об устройстве карбюратора
Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».
Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.
Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:
- Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
- Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
- Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
- Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.
Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль. Или же изучите зарубежных производителей бензопил, таких как Штиль
Или же изучите зарубежных производителей бензопил, таких как Штиль.
Самостоятельная регулировка карбюратора Партнер 350
Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.
Самый легкий способ очистки бензопилы от мелкой стружки, это воспользоваться компрессором, установив на него продувочный пистолет или насадку.
Первый этап регулировки
На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.
Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.
Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.
Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.
Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.
Второй этап
После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.
В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).
Далее, при помощи винта качества, устанавливаются максимальные обороты.
Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно. Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна
Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.
Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.
Регулировка без помощи тахометра
Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.
В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.
Выходные данные
Нетрудно отрегулировать карбюратор на бензопиле независимо и без соответствующего опыта. Достаточно для этого следуйте алгоритму выше.
Важно установить пыль на некоторое время работал в условиях труда. Если есть отклонения, исправьте их в соответствии с теми же инструкциями
После устранения неполадок процедуру настройки можно считать завершенной.
Если вы используете инструмент TM Foresta, сотрудники фирменного сервисного центра будут придерживаться свободный и профессиональный отрегулируйте карбюратор вашей бензопилы без риска повреждения инструмента.
Бензопила. полезный, а иногда и просто необходимый инструмент для владельца частного дома. Он обладает высокой степенью независимости, может использоваться в полевых условиях, где нет возможности подключения к электросети. Для некоторых мастеров бензопила является одним из основных устройств, которое выполняет большие объемы работ почти каждый день. Такие нагрузки сбивают заводские настройки, установленные для всех важных компонентов двигателя.
Режим работы часто изменяется карбюратором, который должен быть перенастроен. Без представления о конструкции и принципе действия этого элемента его невозможно правильно отрегулировать. Этот вопрос касается многих пользователей, которые тесно сотрудничают с бензопилами, поэтому будет полезно рассмотреть это более тщательно.
Когда вам нужна регулировка карбюратора для бензопилы?
Наиболее распространенные ситуации:
- Двигатель останавливается после запуска или вообще не запускается. Причина. избыток воздуха и низкий уровень топлива;
- Увеличение расхода топлива. происходит из-за перенасыщенности топливной смеси;
- Повреждение защитного колпака от вибрации и, как следствие, потеря фиксации болтов;
- Поршни двигателя изношены. в этом случае рекомендуется полностью заменить изношенную деталь;
- Блокировка (некачественное топливо, повреждение фильтра). В этом случае вам потребуется полная разборка карбюратора с последующей его регулировкой и мойкой.
