Как резать диодную ленту не по разметке

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Способы соединения: паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса ( и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Как отрезать

Можно ли резать светодиодную ленту в любом месте?

LED RGB подсветка — особенности, виды и характеристики

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Нельзя, есть определенные правила, по которым она режется. Это связано с конструкцией этого устройства.

Линия реза светодиодной ленты

Устройство светодиодной ленты

Лента со светодиодами – это печатная плата в виде гибкой полосы. Вдоль нее нанесены две, а на устройствах RGB – четыре токопроводящих полоски (на полосах RGBW – пять), между которыми расположены светодиоды. В приборах, подключающихся к сети 12 В, они собраны группами по три диода и ограничивающее ток сопротивление.

Количество диодов зависит от питающего напряжения, и если питающее напряжение выше – 24, 110 или 220 В, то светодиодов в группе больше.

В местах, в которых рулон можно разрезать, на токопроводящих полосках есть контактные площадки для подключения проводов. Также там есть обозначения места реза — пунктирная линия или ножницы.

Как резать обычную светодиодную ленту 12 В

участок обрезки ленты На светодиодной полосе 12В диоды расположены группами по три штуки. Между каждой группой есть место реза, отмеченное соответствующим значком.

Именно здесь ее можно порезать на куски. Если разрезать произвольно, то ближайшие к месту реза светодиоды гореть не будут и на токопроводящем слое не будет места для подключения. В этом случае придется укоротить полосу и обрезать поврежденный участок.

Как правильно отрезать цветную (RGB) светодиодную ленту

Устройство ленты RGB аналогично обычной полосе. Главное отличие в том, что на ней четыре токопроводящих полоски. Маркируются они символами «R», «G», «B» и «-». Этим они отличаются от обычной полоски, на которой контактные площадки маркируются «+» и «-».

Отрезать ее можно так же, как обычную, монохромную — в месте реза, обозначенном соответствующим значком.

Кроме устройств RGB, есть RGBW, с пятью токоведущими полосками и светодиодами четырех цветов – красным, зеленым, синим и белым. Режутся они так же, как и обычные, монохромные.

С гидроизоляцией

Лента с гидроизоляцией Если на светодиодной полоске для повышения водозащищенности нанесен слой силикона, только сверху или с обеих сторон, то она режется как обычная. Устройство такой конструкции со светодиодами ничем не отличается от обычной.

Основная сложность в том, чтобы при разрезании силикон не помешал произвести эту операцию точно посередине контактной площадки. Поэтому это лучше сделать не ножницами, а острым ножом:

  1. разрезать верхний слой силикона в намеченном месте;
  2. разрезать саму полосу;
  3. разрезать нижний слой силикона.

После отрезания куска нужной длины необходимо подрезать концы полосы для пайки или подключения коннектора. Это делается ножом. Для пайки провода достаточно снять силикон только сверху. Для подключения с помощью коннектора, нижний слой силикона также необходимо удалить.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Осторожно! Полосу легко повредить, поэтому снятие гидроизоляции необходимо производить очень аккуратно

Обрезка светодиодной ленты для ремонта

В период эксплуатации один из диодов может выйти из строя. Это приведет к тому, что погаснет вся группа – три в устройстве, рассчитанном на 12 В или больше, в приборах, которые подключаются на другое напряжение. Для ремонта необходимо вырезать поврежденный участок и заменить его исправным. Обрезается такая полоса в местах реза рядом с неработающими светодиодами.

Если нет маркировки

Если отсутствует маркировка места реза, то он производится между рядом расположенными контактными площадками или посередине площадки, вытянутой вдоль токопроводящего слоя.

Выглядит эта площадка как расширение полоски, расположенной на краю ленты и должно быть на всех полосках, которые есть на устройстве.

Располагаются они рядом, поперек полоски со светодиодами.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

на двухсторонний скотч

на саморезы или дюбеля

на клей

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Обрезка светодиодной ленты для ремонта

Следует понимать, что повреждения механического типа могут произойти даже в процессе установки ленты. Например, по причине чрезмерного ее сгибания

Важно знать, что максимальный радиус, на который можно согнуть данную ленту, это пять сантиметров, не более. Если вы хотите обернуть данной лентой предмет, который имеет маленький размер, то вероятность долгой службы данной ленты не большая

Следует отметить, что неисправности данного типа возможно легко и просто устранить. В данном случае, та часть, которая перестала осуществлять работу, вырезается. Далее подбираем отрезок такого же параметра и с применением коннектора устанавливаем все на свои места. Если возможна пайка, то соединение лучше осуществить таким образом.

Но при таком виде ремонта есть и свои непосредственные нюансы. Например, если поломка располагается в месте, где шнур слишком отчетливо видно. В таком случае нужно иметь шнур, длина которого позволит спрятать такие моменты.

Яркость освещения

Светодиоды обладают различной яркостью, а определить уровень яркости можно по цифровой маркировке. Цифры позволяют определить габариты диодов, а также мощность генерируемого светового потока. Основные модели диодов:

  • 3528. Светодиоды этого класса обладают средней яркостью, а одна лампа излучает 4-5 люмен светового потока. Использовать такие диоды можно для подсветки мебели, пола, стен, потолка, декоративных элементов дома. Еще один вариант применения — подсветка многоярусного потолка на основе гипсокартона.
  • 5050/5055/5060. Представляет собой класс схожих светодиодов, способных генерировать излучение в пределах 12-15 люмен. Такие системы подходят для освещения небольших и средних комнат, а также в качестве вспомогательной подсветки мебели, потолков, декоративных элементов.
  • 2835. Системы этого типа генерируют высокий уровень светового потока в пределах 25-28 люмен. Такие светодиоды можно применять для создания полноценного освещения в доме, офисе, небольших или средних публичных заведениях. Для вспомогательной подсветки их применение нецелесообразно.
  • 5630/5730. Представляет собой класс схожих светодиодов, способных генерировать мощное световое излучение на уровне 60-75 люмен. Устройства такого типа используются для освещения улиц и крупных помещений. Еще одна популярная сфера применения диодов 5630/5730 — создания наружной рекламы.

Начальный этап: как резать светодиодную ленту

Детальный осмотр – основа любого разумного действия с осветительными приборами. Первое правило, которое необходимо запомнить, гласит следующее – каждая LED-лента, вне зависимости от производителя, имеет специально отведенные места для проведения крепления.

В том случае, если такой метки нет или она истерлась под действием времени, новичку можно опираться на второе распространенное правило. Резать можно через каждые три светодиода.

Не допустить распространенных ошибок помогут приведенные ниже практические рекомендации:

  • Обрезать необходимо строго между медными проводниками;
  • В результате проведенных манипуляций должно получиться два или более отрезков, каждый из которых имеет на обоих концах пару медных проводников;
  • Разделить одну большую ленту необходимо так, чтобы каждый получившийся отрезок имел не менее двух соединительных точек;
  • Для работы применяются максимально острые ножницы, иначе велик риск повреждения контактов, по которым «бежит» 220 вольт;
  • Острые ножницы помогают сохранить тонкий силиконовый слой, защищающий ленту от воды.

Твердая рука и острые ножницы – залог успеха выполняемой операции. Для начала следует отыскать линию отреза, имеющую характерные отметины. Разделение одной ленты происходит после обязательной предварительной проверки. Ее задача – обеспечить наличие не менее двух медных проводников на каждом из получившихся отрезков.

Инструкция — клеим светодиодную ленту на потолок и углы

При монтаже светодиодной ленты необходимо учесть некоторые требования и нюансы:

  1. LED-подсветка подключается к сети только через специальный блок питания, поскольку для работы светодиодов достаточно напряжения в 12 или 24 В. Мощность блока питания должна соответствовать потребляемой мощности ленты.
  2. Механическое воздействие на ленту недопустимо.
  3. Поверхность, на которую наносится светодиодная лента должна быть гладкой, без бугров и выступов. Это позволит избежать повреждения тонкой печатной платы.
  4. Работать с лентой на клеевой основе следует аккуратно, поскольку зафиксировать ее на поверхности можно только один раз. Рекомендуется заранее произвести разметку траектории, чтобы избежать неточности.
  5. Допускается последовательное подключение отрезков светодиодной ленты длиной не более 5 метров. Для соединения отрезков лед-подсветки используют специальные коннекторы, которые могут иметь различное сечение в зависимости от типа светодиодной ленты и производителя.
  6. Мощную подсветку (более 10 Ватт на погонный метр) монтируют на алюминиевый профиль, которые необходим для отвода тепла.

Способы монтажа светодиодной ленты на потолок:

  • В потолочный плинтус (профиль).
  • В карниз из гипсокартона.

Крепится лента таким образом, чтобы она не была видна снизу (глубина заложения не менее 2-х сантиметров).

Идеальным монтажным основанием для светодиодной ленты является специальный алюминиевый профиль, который не только выполняет роль базы, но и служит отличным радиатором (исключает перегрев ленты).

  • При использовании дополнительного клея для монтажа ленты наносить его следует не сплошной полосой, а точечно — маленькими каплями с интервалом 5-10 сантиметров.
  • При использовании термоклеевого пистолета ленту сначала приклеивают к основанию на самоклеящуюся основу, а уже затем «прихватывают» точечно по краям через каждые 5-10 сантиметров.

Как клеить светодиодную ленту в углах?

Ни в коем случае не рекомендуется выполнять угловое соединение банальным перегибом ленты, поскольку изгиб платы-основания недопустим, т.к. это чревато обрывом контактов.

Идеальным вариантом станет использование специальных угловых коннекторов-соединителей. Если приобрести их не удалось, можно использовать небольшой отрезок медного провода. Для соединения отрезков ленты используют пайку.

ВИДЕО ИНСТРУКЦИЯ

Монтаж и подключение на стол

Светодиодная лента широко используется в качестве декоративной подсветки для корпусной мебели — кухонных гарнитуров, шкафов-купе, рабочих столов и т.п.

В большинстве случаев мебель изготовлена из ламинированной ДСП, которая имеет гладкую поверхность, и приклеить к ней светодиодную ленту не составит труда.

Однако чтобы надежно приклеить светодиодную ленту к дереву или ЛДСП, необходимо подготовить поверхность, обезжирив ее спиртом.

Порядок монтажа ленты следующий:

  1. На подготовленную поверхность нанесите разметку, где будет крепится лента;
  2. При помощи рулетки измерьте нужную длину ленты, отрежьте отмеренную часть;
  3. К контактам следует припаять или присоединить при помощи коннектора провода питания (плюс с плюсом, минус с минусом);
  4. Снимите часть защитной пленки (не более 15 сантиметров) с обратной стороны светодиодной ленты и приложите в указанное место. Остальную защитную пленку следует удалять по мере приклеивания;
  5. Подсоедините провода к блоку питания, установите выключатель;
  6. Блок питания следует скрыть в любом удобном месте, при этом необходимо обеспечить его защиту от влаги.

ВИДЕО ОБЗОР

При монтаже ленты лучше оказаться от дешевых китайских коннекторов, которые предназначены для монтажа маломощных лент. В этом случае паяльник поможет сделать соединение более надежным.

Как резать светодиодную ленту

Светодиодная лента эластичная, тонкая и режется легко на отрезки обыкновенными канцелярскими ножницами. Для разрезания на куски ленты необходимо со знанием дела ознакомиться с ее электрической схемой и устройством.

Вне зависимости от длины светодиодная лента, состоит из огромного количества соединенных между собой параллельно сегментов. Один сегмент светодиодной ленты, который рассчитан на питающее напряжение в двенадцать вольт состоит из трех корпусов со светодиодами и 3 сопротивлений. Установлено в каждом корпусе по 3 полупроводниковых кристалла синего, зеленого и красного цветов свечения. Включены последовательно кристаллы одного цвета свечения. Для ограничения силы тока, который протекает через цепочки из светодиодов, установлены последовательно с ними сопротивления R1- R3.

Если на светодиодную ленту посмотреть со стороны липкого слоя с защитной отклеенной пленкой на просвет, то увидеть можно вдоль идущие токоведущие медные дорожки. Подается по ним питающее напряжение на каждый сегмент вдоль ленты.

Теперь поняли вы, что можно разрезать светодиодную ленту на большое количество отрезков, но длине одного сегмента должен быть равен шаг резки. Разрешено резать посередине контактных площадок, обычно линией обозначено место разрешенного реза, наносится иногда в виде ножниц пиктограмма.

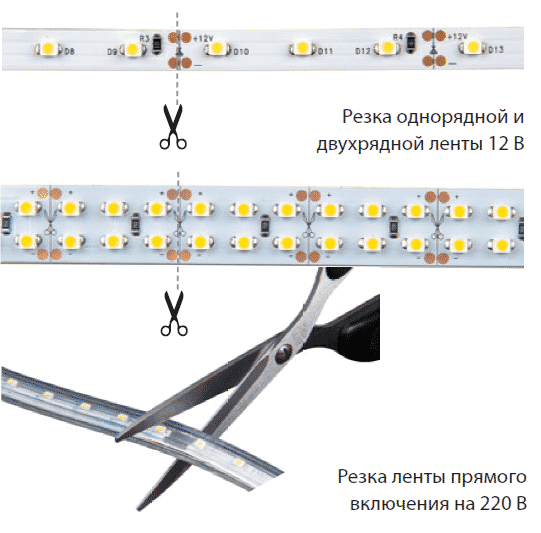

Как отрезать светодиодную ленту 12В и 220В: видео

Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.

На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.

В любом случае разрез нужно осуществлять  между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.

Для работы вам потребуется:

  1. Лента.
  2. Канцелярский нож или острые ножницы.

Как отрезать светодиодную ленту 12В?

Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.

Напряжение распределяется между сегментами вдоль подсветки.

Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть  подсветки не будет работать.

Место для разреза большинство производителей обозначают пунктирными линиями.

Как резать светодиодную ленту 220 Вольт?

В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В  несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.

Совершать разрез стоит строго посередине разрыва острыми ножницами.

В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.

Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.

Как соединить разрезанную светодиодную ленту?

Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:

  1. Пайка.
  2. Применения led-коннектора.

В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.

Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.

Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.

Суммарная длина сращенной ленты не должна превышать 5 метров.

Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.

Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.

Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:

  1. Открыть крышку устройства.
  2. Подключить контакты подсветки, соблюдая полярность.
  3. Закрыть крышку соединительной коробки.

Подводя итог

Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.

Как можно разрезать светодиодную ленту

Светодиодные ленты стали довольно необычными источниками света, но именно благодаря своим особенностям LED ленты и получили такую большую популярность. В магазинах светодиодные ленты можно приобрести кусками, кратно одному метру, причем максимальная длина цельного куска ленты в бабине составляет 5 метров. При этом, максимальная длина одной полосы светодиодной ленты на напряжение 12В составляет 5 метров, для ленты на напряжение 24А это уже 10 метров, а вот светодиодную ленту на 220В можно объединить в одну большую ленту длиной 100 метров.

LED ленты достаточно гибкие, чтобы повторить контуры различных изделий и их часто используют для декоративной подсветки, накручивая на что либо или приклеивая к поверхности. Также делают подсветку витрин, полочек в шкафах, кроватей в спальнях, потолков. В таких местах использовать светодиодную ленту кратно 1м достаточно проблематично, поэтому часто возникает вопрос, а можно ли резать светодиодную ленту, и как ее разрезать правильно.

Разрезать светодиодную ленту можно обычными канцелярскими ножницами, но здесь есть несколько нюансов, о которых обязательно нужно знать. Если разрезать LED ленту именно четко под необходимую длину, то часть светодиодов на конце ленты может не светиться, потому что у них будет нарушена цепь питания, и они просто останутся неподключенными.

Если внимательно рассматривать светодиодную ленту, то большинство людей увидят подсказу и сами догадаются, как можно разрезать светодиодную ленту правильно. Подсказка эта заключается в нанесенном значке ножниц в том месте, где можно разрезать светодиодную ленту.

Такой значок указывается на месте соединения отдельных секций светодиодной ленты, которые представляют собой самостоятельный законченный участок цепи, который может работать самостоятельно при подаче на него питания. В светодиодной ленте на 12В такой участок состоит из трех светодиодов с тремя токоограничивающими резисторами. Если эти три светодиода отрезать, то они будут отлично работать при подключении их к питанию 12В.

Если такого значка на ленте нет, то нужно искать место соединения отдельных секций ленты. Как правило, на этом месте с обеих сторон участков имеются контактные площадки для припаивания проводов или просто заметные длинные медные площадки.

Длина отдельного участка светодиодной ленты с тремя светодиодами, как у ленты на 12В, зависит от типа установленных светодиодов и от их плотности размещения. Например, при плотности размещения светодиодов 240 штук на один метр, длина одного участка, при установке дешевых маленьких светодиодов, будет составлять 15 мм. А в светодиодной ленте со светодиодами 5050 и плотности их размещения 30 штук на метр, длина участка из трех светодиодов составит 100 мм.

Разрезать можно даже ленты с влагозащитным силиконовым покрытием, также просто делая разрез ножницами по указанной линии. Но в таких лентах придется дополнительно срезать участок силиконового покрытия, закрывающий контакты ленты, если, конечно, эту ленту нужно будет соединять с другой лентой, или с источником питания.

Укорочение светодиодного линейного светильника

Так как схема драйвера разбита на две части и установлена на концах печатной платы, то нужно в первую очередь решить в каком месте резать плату. Так как микросхема U1 нагревается больше, чем выпрямительный мост D1, то удалять часть платы лучше со стороны этого моста.

Перед работой нужно от платы отпаять сетевые провода. Если этого не сделать, то они все равно отломаются в месте припайки к контактам.

Пилить печатную плату лучше всего ручным лобзиком или пилой мо металлу, зажав плату в тисках. С места распила нужно тщательно удалить все заусенцы и зазубрины, чтобы исключить замыкание на алюминиевую основу печатных проводников.

Далее нужно снять защитный слой с токоведущих дорожек печатной платы. Контур дорожек хорошо просматривается через покрытие и легко соскабливается с помощью кончика ножа.

Останется только покрыть припоем очищенные от лака площадки и соединить их с помощью паяльника медными проводами в изоляции.

Для надежной изоляции печатных дорожек в месте реза платы и ее основания нужно покрыть торцы в изоляционным лаком. Для этих целей хорошо подойдет любой лак для ногтей.

Достаточно кисточкой от лака нанести один слой на торцы и контактные площадки. Заодно места пайки будут защищены от окисления, так как светильник будет работать в зоне повышенной влажности.

Осталось укоротить с помощью лобзика трубку светильника в размер длины печатной платы, и снять заусенцы. Как раз за это время успеет высохнуть лак.

После укорачивания светильника остались светодиоды, которые пригодятся для ремонта ламп. Судя по размеру их корпуса 5,6×3 мм это светодиоды типа LED-SMD5630, но по электрическим параметрам они имеют мощность около 50 мВт, вместо 500 мВт, которую должен иметь светодиод такого типоразмера.

Но в этом есть плюс, так как корпус способен рассеять мощность до 0,5 Вт, то светодиоды в светильнике будут работать в облегченном температурном режиме, что продлит срок его службы.

Внешне светильник не изменился, только стал на треть короче. Ходовые испытания светильника в течение нескольких часов не выявили поломки. Температура нагрева конца светильника со стороны установки микросхемы U1 по ощущениям, не превышала 40°С. Осталось только проверить работу светильника непосредственно в аквариуме.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
