Как сделать из циркулярки стационарную пилу

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Преимущества

Когда инструмент (а тем более станок) производится самостоятельно, то его конструкция, как правило, максимально учитывает те потребности и стоящие задачи, которые предполагается решить с его помощью:

чтобы у погонажных деталей при резке не было бы заусенцев и заломов, нужно, чтобы циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтобы заусенцы убирались режущими кромками пильных зубьев);
предположим, нужно производить не обычную поперечную торцовку погонажных изделий, а под определенным углом. При этом необходимо, чтобы заготовка была зафиксирована во-избежании люфта во время реза;

Крайне трудно найти в продаже торцовочный станок, обладающей функцией не только поворота рабочего стола, но еще и опцией прижима заготовки. А если и удастся найти такой инструмент, то стоить он будет не дешево.

ну, и конечно же, цена. Торцовочный станок можно собрать буквально из подручных материалов, более того, из таких частей, которые нельзя использовать где-либо еще. Экономичность – чем не решающее преимущество?

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Стационарный станок

Если мастер планирует профессионально заниматься обработкой древесины, следует заранее позаботиться об изготовлении стационарного станка. Перед тем как переделать ручную циркулярную пилу в стационарную, стоит создать чертеж агрегата, позволяющий выбрать оптимальную конфигурацию устройства.

Станина

Станина является основой станка. Она должна быть устойчивой и прочной. Целесообразно изготавливать основу из металла.

Лучше всего применять профильные трубы либо толстостенные угольники.

Замена пильных дисков проводится только после того, как станок будет выключен

Столешница

Столешницу тоже стоит изготавливать из металла. С этой целью можно воспользоваться сталью либо сплавами на алюминиевой основе. Столешницу необходимо делать гладкую и стойкую к трению. Она должна быть прочной и не прогибаться под весом 40-50 кг.

В столешнице потребуется сделать паз для выхода диска. Для этого мастер должен выполнить пропил в металлическом листе.

Мотор

В зависимости от того, какой диск будет использоваться, нужно подбирать двигатель для циркулярного станка. В случае применения маленьких дисков, диаметр которых не превышает 170 мм, стоит приобретать электродвигатели с мощностью 0,5 кВт. Для более крупных дисков стоит использовать мотор более 1 кВт.

Передача вращения

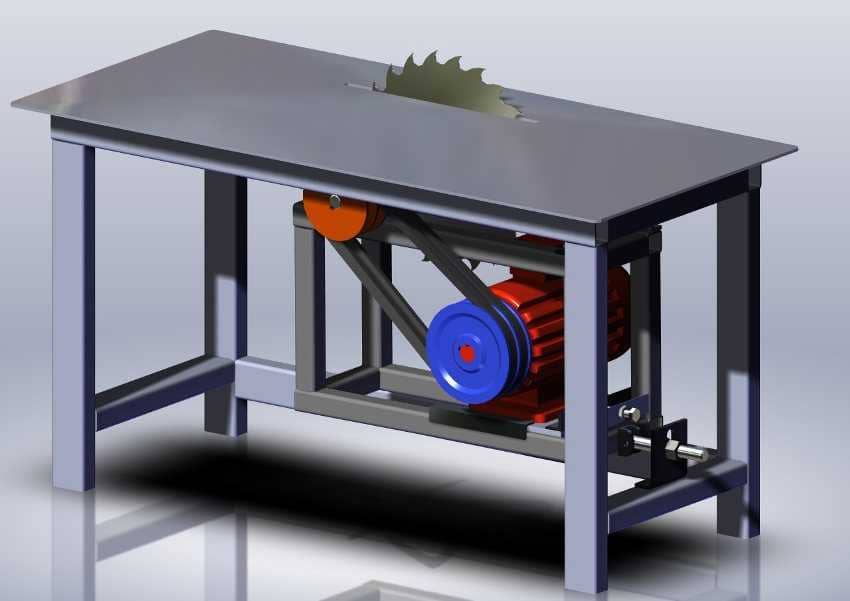

Клиноременную передачу можно считать оптимальным для циркулярки приводом. Один шкив будет расположен на моторе, а другой в области приводного вала. Благодаря тому, что прямой связи между ротором двигателя и диском нет, в ситуации, когда начнется проскальзывание ремня, питание агрегата отключится.

Использование фрикционных колес с желобами различного диаметра дает возможность мастеру регулировать обороты агрегата. Вращение от ротора мотора будет передаваться на вал.

Вал нужно установить на подшипники закрытого типа

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

станины, служащей основанием всего изделия;
столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе.

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

На заметку! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

электрорубанка;
ручного фрезера;
электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

Как сделать упор и отверстия?

Первым делом следует соорудить упор и подготовить нужные отверстия. Данная конструкция собирается из небольших кусочков металлического уголка. Они будут расположены по две стороны от рабочего элемента, которым в этом случае будет выступать диск с зубчиками, используемый вместо абразивного круга. С каждой стороны нужно сделать углубления примерно по 2-5 мм. Горизонтальные кромки следует сгладить в нижней части, чтобы они не соприкасались с разрезаемой деталью. Уголки понадобится скрепить поперечными связками спереди и сзади. В качестве крепежных элементов рекомендуется применять болты с гайками. Углубление можно будет сделать при помощи установки нескольких шайб.

Рисунок 2. Устройство ручной переносной циркулярной пилы.

На корпус приспособления следует надеть хомут, который изготавливается из металлической полоски. Стяжку хомута нужно размещать в нижней части изделия. Обязательно потребуется надежно зафиксировать жестяную или стальную полоску, которая складывается вдвое. Затем надо подготовить отверстие под задний крепеж для упора, за счет которого будет происходить скольжение. Упор следует закреплять в задней части приспособления. Чтобы это сделать, нужно подобрать полоску из металла толщиной 1,2-1,6 мм. Путем перемещения шайб можно получить идентичные щели между диском с зубчиками и боковыми упорами.

В корпусе редуктора изделия надо будет высверлить несколько углублений с резьбой под элементы для крепежа маленьких размеров. Сначала понадобится разобрать редуктор, чтобы определить места, где можно разместить отверстия. Углубления нужны для того, чтобы можно было закрепить осевую рукоятку. Если планируется использовать обыкновенную боковую рукоять болгарки, то выполнить правильный пропил не сможет даже квалифицированный мастер с соответствующим опытом работы.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

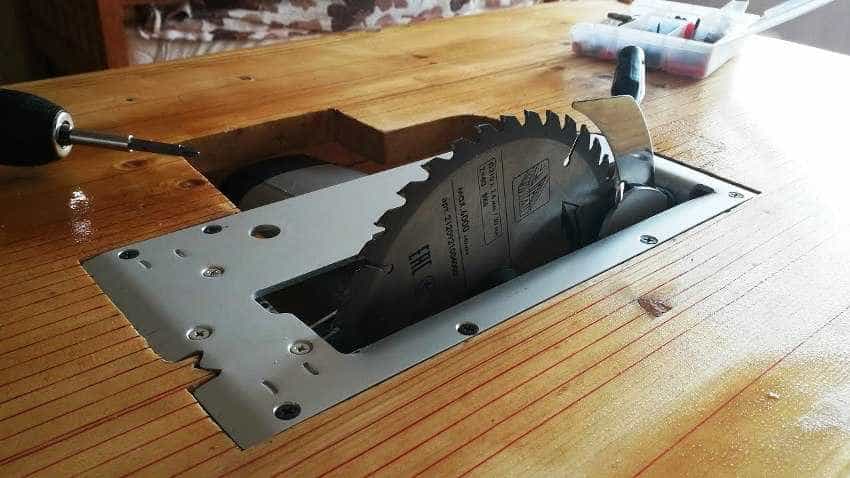

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Подготовительный этап

Здесь первостепенно прикидываются длина и ширина будущего стола. Оптимальные габариты — 1200х1200 мм. Продолговатое отверстие под пильный диск подбирается исходя из диаметра последнего и чуть-чуть его превышает.

Циркулярная пила, установленная под столешницей, не должна перевешивать стол в какую-либо сторону.

Инструмент располагается строго по центру изделия.

Подходящий материалы под основание — ДСП, ЛДСП, МДФ, ОСП, фанера. Металл не рассматривается, так как он утяжелит конструкцию и дороже обойдется. Пластик — худший материал, который не рекомендуют специалисты.

Перед сборкой все деревянные элементы стола обрабатываются антисептиками и средствами, повышающими устойчивость к гниению. После полного высыхания начинается подгонка материалов по размерам и производство стола.

Конструкция и материалы для стационарной пилы

Самодельная циркулярная пила своими руками может быть изготовлена путем закрепления ручного инструмента на устойчивом основании. В простейшем варианте устройство устанавливается на деревянных козлах или на столе, смонтированном из фанеры и досок. Инструмент закрепляется снизу фанерного листа, для зубчатого диска делается пропил в столешнице.

Параметры конструкции станка зависят от размера обрабатываемого материала. В соответствии с ним подбирается мощность ручного инструмента (800-1200 Вт или более). Для выполнения чистого среза лучше установить модель с частотой вращения 3000-4000 оборотов.

Для изготовления станка потребуются материалы из древесины, крепежные средства и инструмент:

Инструменты для изготовления самодельной циркулярной пилы.

фанера толщиной от 20 мм;доска для ребер жесткости и ножек (50×100 мм);наждачная бумага, столярный клей и лак;болты, саморезы, струбцины;рулетка, карандаш, линейка;электролобзик, дрель, шуруповерт.

Высота стола подбирается по росту мастера и обычно составляет около 1 м, длина столешницы зависит от размера материалов, которые планируется обрабатывать.

Описание оборудования

Изготовленные своими руками циркулярные пилы могут быть стационарными или переносными. Конструкция простейшей циркулярки будет включать металлическую или деревянную несущую раму, внутри которой закреплены электромотор, блок управления подачей электричества, столешница и сама рабочая пила, которая насажена на вал циркулярки или установлена через шестерёнки и цапфовый механизм. Пила располагается в прорези в столешнице, что позволяет с легкостью разрезать пиломатериалы, выполняя качественную обработку древесины.

Стол-столешницу можно выполнить из пиломатериалов или использовать для этого уже готовые металлические заготовки. Из древесины изготавливаются ровные станковые столы, сверху такую столешницу нужно будет покрыть прочным металлическим листом. В противном случае без металлической защиты дерево начнет быстро изнашиваться, а оборудование при активной эксплуатации прослужит несколько лет, после чего потребуется сложный и дорогостоящий ремонт.

Отдельные модели подразумевают наличие дополнительного вала, к которому крепятся ножи, фуганок и рубанок. Такие универсальные станки оснащаются мощными электродвигателями, что позволяет выполнять широкий спектр работ по обработке древесины. Изготавливая многофункциональный станок, необходимо руководствоваться качественными схемами-чертежами, которые позволят выполнить универсальное и надежное оборудование.

Если требуется выполнять различного рода столярные работы, то обустраивают координатный стол с направляющими. Имеющиеся ограничители и направляющие могут фиксироваться под различными углами, что позволяет не только обеспечить безопасность работы на станке, но и выполнять качественную обработку древесины, с легкостью меняя диски на пилы различного диаметра.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

на краю через раму станка;
посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

созданием подъемного механизма рабочей плиты;
созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм второго типа можно представить в виде:

направляющих по которым происходит движение каретки с валом и двигателем;
регулировочной штанги с фиксирующими гайками;
рукояти с нанесенной шкалой регулировки.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Подготовка к работе

Прежде чем приступить к работе, необходимо определиться с необходимым набором инструмента и материалов, которые понадобятся в процессе работы.

Для работы будут использованы следующие инструменты:

Циркулярная пила или можно использовать .
Шуруповерт.
Болгарка (Угло-шлифовальная машинка).
Ручной инструмент: молоток, карандаш, угольник.

В процессе работы также понадобятся следующие материалы:

Фанера.
Массив сосны.
Стальная трубка с внутренним диаметром 6-10 мм.
Стальной стержень с наружным диаметром 6-10 мм.
Две шайбы с увеличенной площадью и внутренним диаметром 6-10 мм.
Саморезы.
Столярный клей.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.
