Самодельный рейсмусовый станок из электрорубанка

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

Читать также: Как снять диск с болгарки без ключа

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто — соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Мини рейсмус для строгания заготовок из электрорубанка

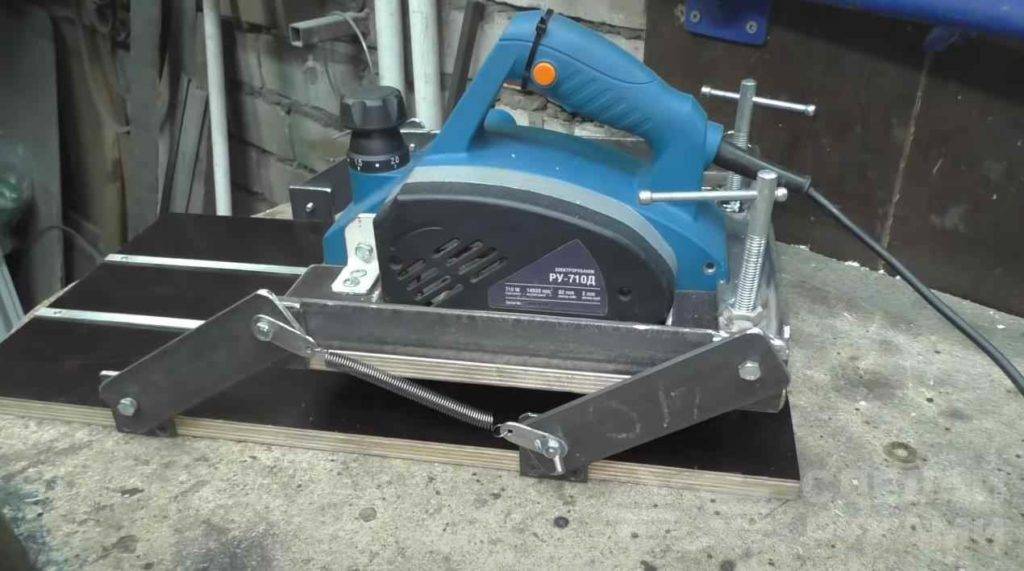

Используя за основу электрорубанок, можно сделать небольшой настольный мини рейсмус для строгания заготовок. В определенных ситуациях такая самоделка может быть очень полезна.

Из основных материалов для изготовления самоделки потребуются полосы металла шириной 40 мм и толщиной 4 мм, а также ламинированная фанера толщиной 14 мм, уголок и крепеж.

Рекомендуем также прочитать, как изготовить самодельный ручной станок для рубки проволоки в условиях гаража и домашней мастерской. Удобно, что приспособа фиксируется в тисках, что позволяет сэкономить место на рабочем столе.

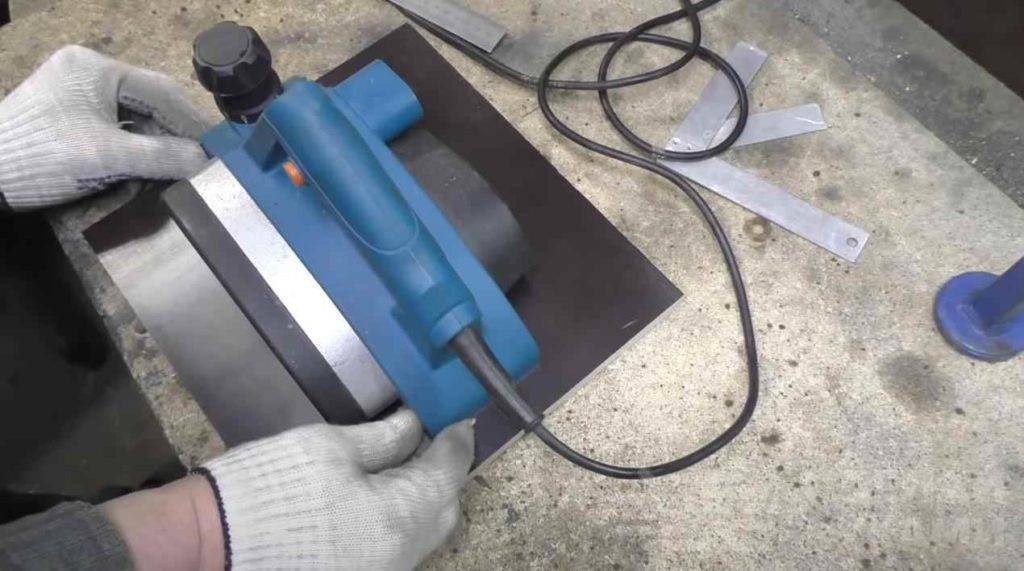

Первым делом отрезаем кусок ламинированной фанеры нужного размера. Устанавливаем на него рубанок и обводим по контуру.

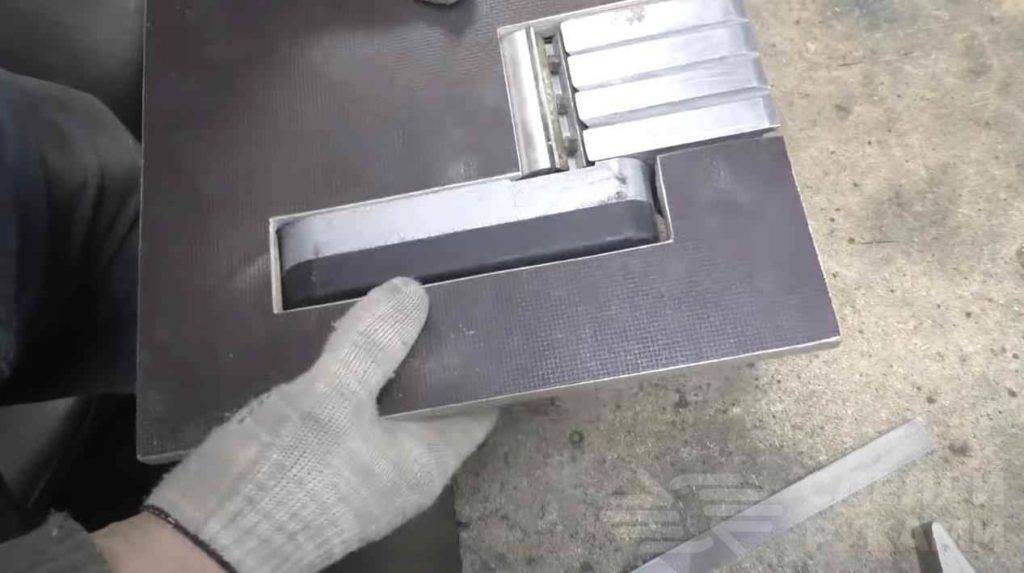

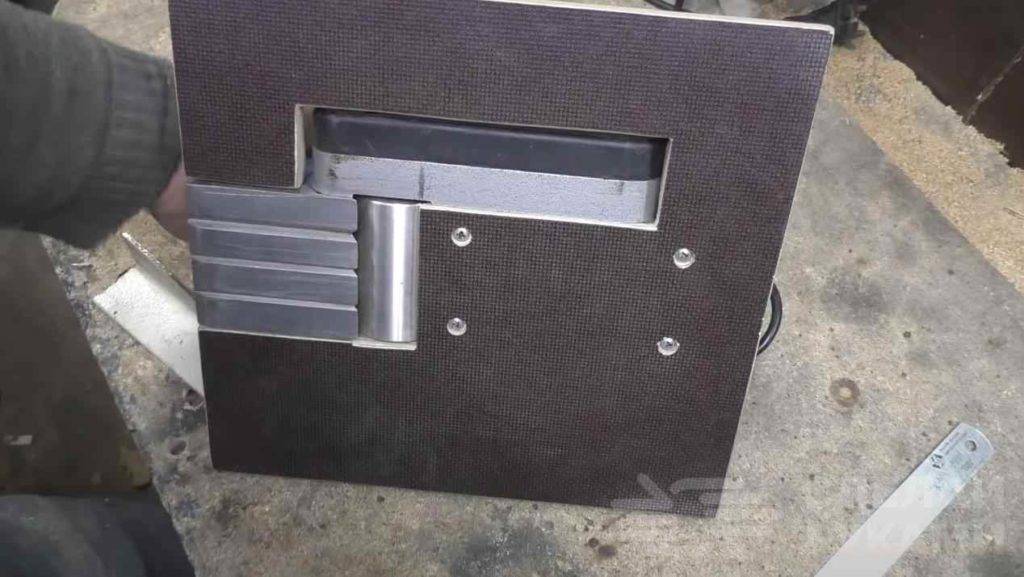

После этого нужно вырезать в заготовке из фанеры центральную часть (по разметке), чтобы можно было установить и надежно закрепить электроинструмент.

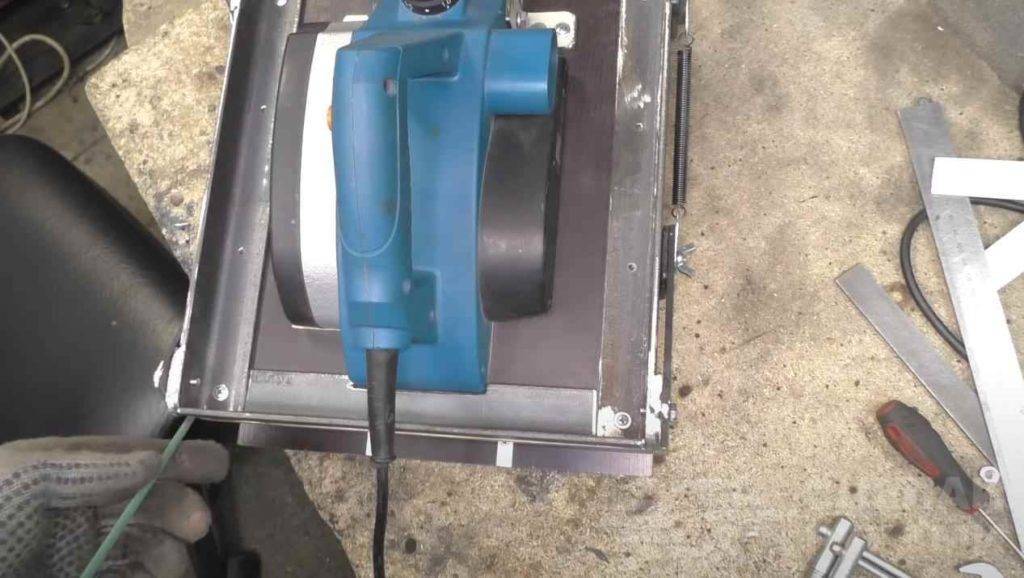

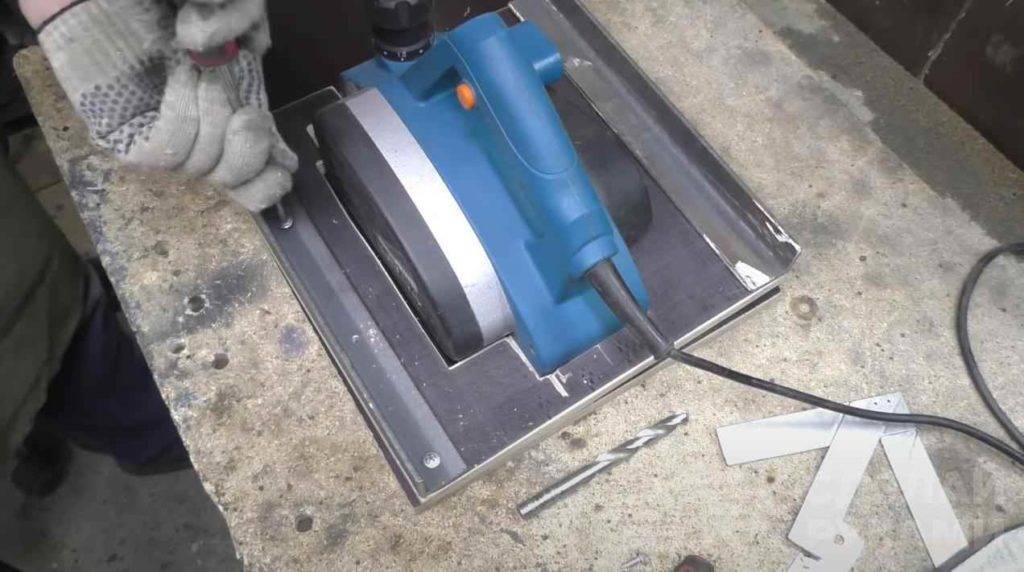

На следующем этапе отрезаем два куска металлического уголка. Крепим их по краям ламинированной фанеры параллельно друг другу.

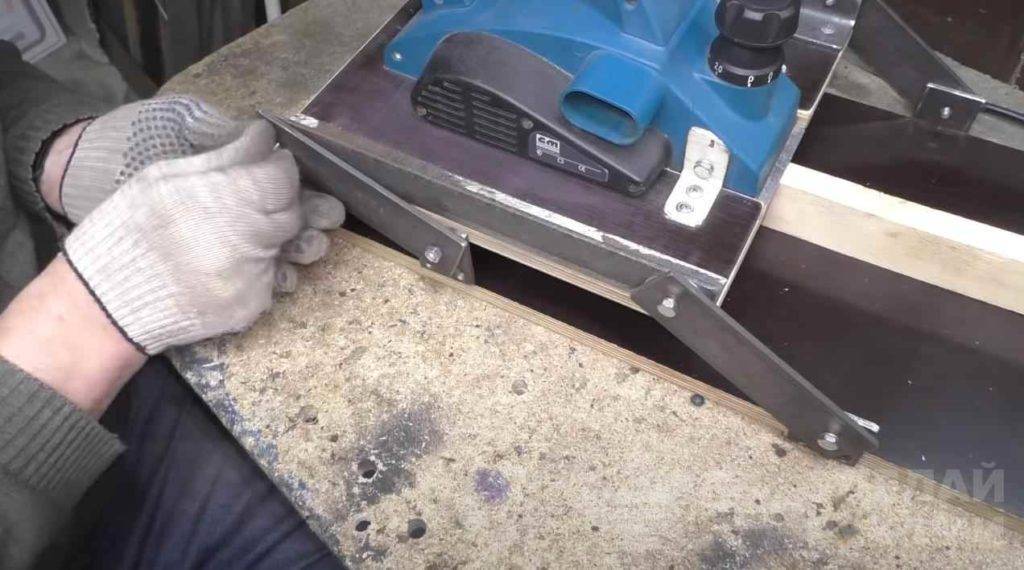

Далее отрезаем заготовки из полосы металла шириной 40 мм. Сверлим в них отверстия, и затем крепим к уголкам.

Вырезаем из ламинированной фанеры еще один кусок. Крепим к нему нашу площадку с электрорубанком.

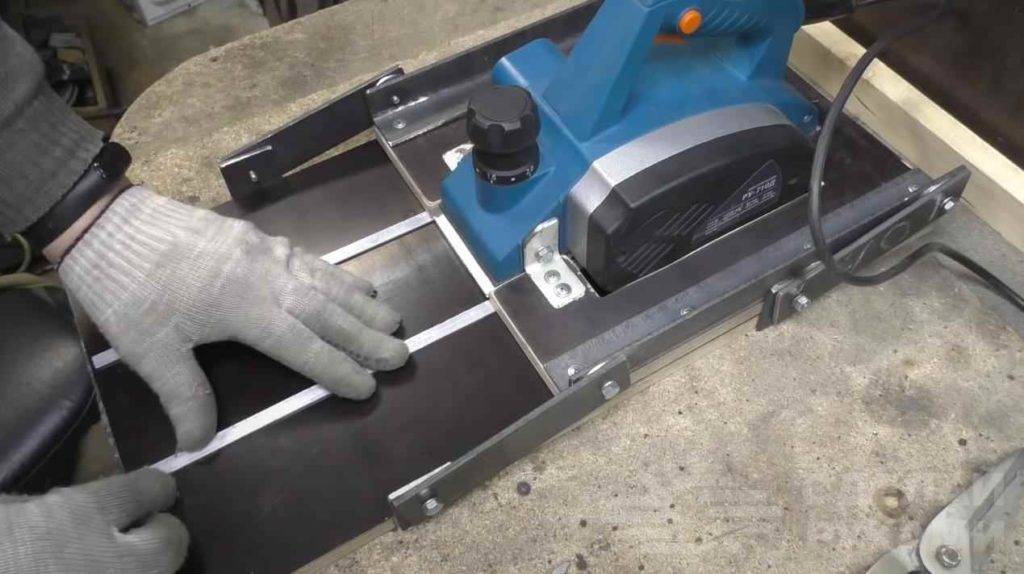

Дополнительно автор прикручивает к фанере две направляющих. Расстояние между ними должно быть равно ширине ножа рубанка.

С торца площадки привариваем к уголкам еще один отрезок уголка. Сверлим в нем отверстия и привариваем гайки. В них вкручиваем шпильки с воротками. Устанавливаем возвратные пружины.

Подробно о том, как сделать мини рейсмус для строгания заготовок из электрорубанка, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Самоделкин 37 rus».

Советы по выгодному использованию

Лучше всего не экономить деньги и не продешевить на сомнительных китайских аналогах агрегатов такого типа, ибо экономия на 30-40% потом сильно аукнется. Основные причины:

1. Большинство китайских станков сегодня одноразовые.
2. Недостаточное количество комплектующих агрегатов для китайских моделей станков.
3. Сложности в поиске специалиста в России, который бы смог отремонтировать китайский станок.

Преимущества механизмов российского производства:

• запчасти для станков имеются всегда в любом количестве;
• ремень привода можно приобрести за 200 рублей;
• замена ремня осуществляется не чаще одного раза в год.

Лучшие производители станков деревообрабатывающих рейсмусов в наши дни:

Материалы и инструмент

Раз станок изготавливается из подручных средств, то материалы, перечисленные ниже должны быть у каждого человека, которому такой станок может понадобиться:

• Стол для работ – минимальная ширина должна быть не меньше полутора метров, а длина должна позволять обрабатывать минимум 2-х метровые доски;
• Старая дверь от шифоньера – это как вариант, вообще сгодится любая плоская поверхность, примерно соответствующая размерам двери;
• Два бруса сечением 150х50 мм и длиной, не превышающей дверь;
• Две доски сечением примерно 25х100, и длиной 40 см;
• Бруски и дощечки поменьше, разных размеров;
• Деревянные клинья;
• Фанера толщиной 20 мм;
• Набор тонких планок толщиной от 2 до 6 мм.

В процессе подготовки потребуются такие инструменты:

• Электрический рубанок;
• Дрель и набор сверил;
• Электрический лобзик;
• Угольник;
• Саморезы.

Самодельный рейсмус из электрорубанка своими руками

instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками

Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.

Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.

• Материалы, которые вам понадобятся для создания самодельного рейсмуса:
• Подготовка к работе над рейсмусом:
• Поэтапное создание рейсмуса
• Безопасность при работе на самодельном станке
• Шпильки и направляющие
• Заключение

Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.

Материалы, которые вам понадобятся для создания самодельного рейсмуса:

• Электрорубанок.
• Лист фанеры и бруски из дерева.
• Специальные звездочки, около четырех штук.
• Цепь от велосипеда.
• Шайбы.
• Шурупы и гайки.
• Большие резьбовые винты.
• Дополнительные приспособления для винтов.

Инструменты, которые понадобятся:

Подготовка к работе над рейсмусом:

• Выбрать размер деталей.
• Выяснить, как размещать шпильку.
• Сделать шпильку подвижной.
• Заняться проектированием нижней плоскости.

Поэтапное создание рейсмуса

1. Создание основы, выбираем фанеру.
2. Делаем крепление подставки для электрорубанка.

Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.

1. Создание платформы, на которой будет электрорубанок.

Сделайте отверстие лобзиком по форме электрорубанка.

1. Собираем резьбовые винты для платформы.

По всем углам платформы монтируем винты с крупной резьбой.

1. Монтаж платформы на подставки.

Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.

1. Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
2. Установка планки и индикатора.

Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.

Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.

Безопасность при работе на самодельном станке

• При любой работе на таком станке всегда нужна защита для глаз.
• Во время грубой работы нужно надевать перчатки.
• Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
• Шпильки и ножи должны быть без дефектов и различных трещин.
• Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.

Рейсмус из электрорубанка

Как нужно работать на самодельном рейсмусовом станке:

1. Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
2. В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.

Заключение

Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.

По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.

Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.

Назначение и виды рейсмусовых станков

Рейсмусовый станок – это инструмент, который позволяет выполнить идеально ровные, точные линии. Это позволяет избежать неровностей и рваных контуров, которые нередко возникают при нанесении разметки вручную. Притом необязательно покупать это инструмент в специализированном магазине – его можно изготовить самостоятельно из электрорубанка. Острое лезвие обеспечивает абсолютную точность без каких-либо ошибок или помех. В том случае, если понадобятся ножи разного типа, сменить один на другой будет очень легко (и получить стружку нужных параметров).

Однако стоит помнить о том, что перед применением рейсмуса следует обработать дерево на фуговальном станке. Для работы с полимерами подойдут лишь рейсмусы с обрезиненными вальцами. Что до обработки мелких деталей и тонкой работы, то здесь самодельный рейсмус неудобен.

Существует две основных разновидностей рейсмусов:

• С одним ножевым валом. Самый простой и бюджетный вариант, подходящий для рейсмусования только с одной стороны.
• С двумя валами. В этом случае валы расположены на столе и над столом. Подходят для крупных работ, а потому часто используется в строительстве частных домов.

Первый вариант часто используется при изготовлении отдельных деталей, а второй – в строительстве и при изготовлении масштабных заготовок. Самодельный, сделанный из электрорубанка станок обычно применяют для изготовления не слишком габаритных конструкций.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры. Туда же устанавливается и электрорубанок.

Потом под рейсмусный электрорубанок устанавливается платформа, в центре которой необходимо проделать отверстие. Отверстие это вырезается лобзиком прямо по форме электроприбора, а сам прибор закрепляется на нем шурупами.

Советы по сборке самодельного рейсмуса

Перед тем, как приступить к сборке рейсмуса, и даже до того, как подготавливать весь необходимый материал, необходимо определиться с размером деталей, которые будут обрабатываться на аппарате

Важное требование, когда собирается рейсмус из рубанка своими руками – нужно предусмотреть запас габаритов направляющих и подошвы рейсмуса. Если их сделать недостаточно крупными, то крупную деталь будет проблематично зафиксировать

Следовательно , деталь будет выходить кривой.

Также нужно определиться с расположением шпильки. Многие ошибочно размещают ее в передней части, но это не совсем удобно в работе и может стать причиной некачественной обработки деталей. Шпильку лучше всего установить так, чтобы она давила на центральную часть рубанка, между передней и задней ручками.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:

• вначале опирают передний край подошвы рубанка в упор;
• только затем опускают электроинструмент на подставку.

Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.

Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обзор заводских моделей

Модель	W0108	W0100
Двигатель	0,75 кВт 220В	0,75 кВт 220 В	2,2 кВт, 220В	3,7 кВт 380В
Ширина реза	153 мм	153 мм	203 мм	400 мм
Максимальная глубина реза	3 мм	3,2 мм	3,2 мм	3 мм
Число ножей режущего вала	3	3	4	4
Диаметр режущего вала	61 мм	61 мм	78 мм	98 мм
Длина стола	1210 мм	1535 мм	1800 мм	2250 мм
Длина подающего стола	700 мм	760 мм	880 мм	1090 мм
Длина приемного стола	590 мм	755 мм	880 мм	1090 мм
Ширина стола	255 мм	255 мм	330 мм	420 мм
Высота стола от пола	820 мм	850 мм	795 мм	820 мм
Размеры упора	740 х 98 мм	889 х 124 мм	889 х 124 мм	1195 х 150 мм
Размеры в упаковке	1245х515х275 мм	1600х360х250 мм	1850х450х300 мм	2300х820х1025 мм
Масса брутто	104 кг	135 кг	208 кг	570 кг
Цена	52000 руб	68000 руб	112000 руб	229000 руб

W0108 W0100

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

• Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
• Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
• Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
• Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

• основа, толщина которой не меньше 22 см;
• брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
• деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
• столярный клей;
• крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
• металлические уголки в количестве 10 штук;
• саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

• направляющие брусья;
• фанеру;
• пропил;
• бортики для надежного упора;
• планка съемной конструкции.
