Как сделать колеса на мотоблок

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

• диски;
• Т-образный поводок (раму);
• стойки;
• винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Полезная и простая переделка своими руками Автомобильные колеса на Мотоблок

Став счастливым обладателем легкого мотоблока с двигателем 6,5 л.с. первый сезон для каждого будет испытанием, все плюсы и минусы заводского исполнения будут на лицо, чтобы понять это не нужно большого опыта. Истина познается в деле.

Речь пойдет о колесах — в комплекте идут чаще всего камерные шины «елочка» на легких дисках 8го либо 10го диаметра. Данные колеса на деле слабоваты — недостаточный вес, легкость считаю недостатком. Требуется установка дополнительных грузов. Ширина покрышки узкая, проходимость низкая — мотоблок по сырой поверхности буксует и зарывается. Для поездки на большие расстояния за пределы ваших огородов стоит запастись терпением — скорость низковата. Производство шин Китай — хватит на один, два полноценных сезона, данные покрышки лопаются по боковой части при больших нагрузках, при этом сам протектор остается неизменным. Проще говоря «дубовая» резина на продажу.

Как альтернативу можно использовать автомобильные диски, колеса. Диаметр выбираем по принципу — то что есть в гараже))) Плюсом будет наличие хорошего грязевого протектора. Чем выше и уже будет ваше колесо, тем удобнее будет управлять мотоблоком, ход станет мягче. Клиренс увеличится — в этом будет огромный плюс.

Сам процесс переделки не займет много времени. Наличие спец инструмента не требуется.

Поэтапно: откручиваем от родных заводских колес ступицы — обычно это болты и гайки (12-13)

Далее закрепляем их с помощью более прочных болтов и гаек под ключ на 17 к диску от авто, предварительно рассверлив в ступицах отверстия поболее. Диски подбираем по количеству отверстий на ваших ступицах (4-5)

Проверяем свободно ли вставляется шплинт для фиксации ступицы через удлинитель. Колея станет шире, проверяем не задевают ли новые колеса за детали и части мотоблока, в данном случае крылья

Отличные утяжелители — грузы получатся из старых тормозных дисков

Отверстия в них есть, для радости глаз можно и цвет придать в красках вашего мотоблока

Устанавливаем их при необходимости перевезти тяжелый груз, либо для земляных работ по вспашке и окучиванию. На данных колесах мотоблок с легкостью справляется с поставленными задачами, опыт первого же сезона показывает — данной переделке быть!

Все гениальное просто! Эх если бы еще протектор как на тракторе. но эта уже следующая тема для разговора в будущих статьях. К слову рынок предлагает шины с тракторным рисунком большего диаметра — R12,13,14,15. Ценник соответственно высокий, стоит оно того или нет решать вам. Удачных вам переделок, легкого активного отдыха на ваших фазендах. Мотоблок вам в помощь )

Спасибо что дочитали до конца Ставьте лайки Подписывайтесь на канал

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

• пневматические;
• колеса тяговые;
• цельнолитые варианты из резины;
• металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Как сделать спаренные колеса самостоятельно?

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

Для начала следует подыскать подходящие колеса с шинами;

• Затем желательно вырезать на них небольшие протекторы;
• Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;

После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Колеса для мотоблока отвечают за проходимость и манёвренность техники. При постоянном эксплуатировании миниагрегатов в трудных условиях даже самые надёжные и качественные колеса становятся непригодными.

Не всегда нужно тратиться на новые детали. Колеса к мотоблоку вполне возможно сделать самостоятельно.

Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Рама и кузов

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов

Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

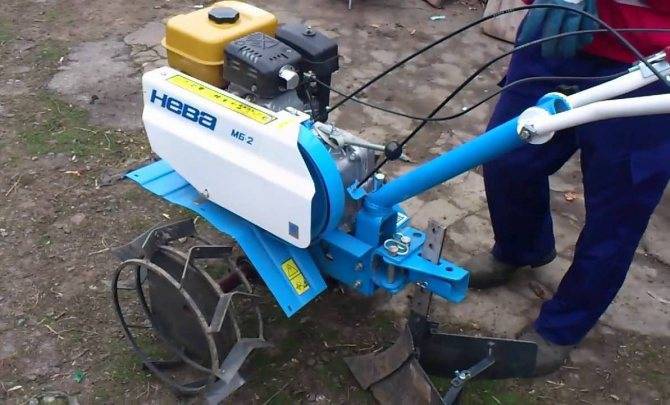

Железные колеса на мотоблок своими руками

Помимо спаренных вариантов также самостоятельно можно изготовить и железные грунтозацепы.

По сути, это металлические колеса с приваренными шипами, обрабатывающими слой почвы и обеспечивающими сцепление с ней. В первую очередь нужно определиться с диаметром и размерами шипов, составить чертеж будущих колес. Помимо этого нужно определиться с весом будущих колес, учитывая, что для сцепления с почвой он должен быть большой, а у мотокультиватора его может просто не хватать.

Самодельные грунтозацепы

Внимание!

Минимальный вес колес должен быть не менее 20 кг.

За основу можно взять диски от автомобильных колес. К ним приваривается полуось, на которую одеваются подшипники. К дискам с помощью сварки прикрепляются металлические пластины квадратной формы. Необходимо, чтобы они касались краями обода. Далее пластины прикручиваются к ободу болтами. Затем делаются зубья — зацепы, которые будут входить в почву. Их можно изготовить из уголков. Они привариваются на обод колеса примерно на 15 см друг от друга.

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Как поставить колеса от «Жигулей» на мотоблок

Последовательность при установке колес от «Жигулей» на мотоблок следующая:

• Необходимо приделать полуось.
• Далее нужно снять покрышки, потому что для зацепов резина не потребуется.
• После этого навариваются металлические шипы, отвечающие за сцепление с почвой.
• Конструкция крепится к ободу болтами.
• Далее меняются диски.

Колеса от «Жигулей» на мотоблоке Многие владельцы мотоблоков довольно часто ставят жигулевские колеса на культиваторы и, как показывает практика, остаются весьма довольны получившимся результатом. Широкие автомобильные колеса при обработке почвы ведут себя более уверенно, чем узкие родные от мотоблока, и, как уже говорилось, они не зарываются в землю, не пробуксовывают. Также они намного удобнее при транспортировке самого агрегата, благодаря большему диаметру скорость передвижения значительно выше.

Виды

Пневмоколеса для мотоблоков «Нева» имеют в конструкции 4 элемента:

• шина или покрышка;
• камера;
• диск;
• ступица.

Ставят их на вал редуктора, шипы должны быть направлены в сторону движения. В нашей стране такие колеса представлены четырьмя моделями.

• «Кама-421» может выдержать возможную нагрузку в 160 килограммов, при этом ширина составляет 15.5 сантиметра. Вес одного колеса почти 7 килограммов.
• Модель «Л-360» обладает меньшим весом, хотя и выглядит практически так же — 4.6 кг. С внешней стороны диаметр составляет 47.5 сантиметра, а максимум нагрузки, которую способно выдержать изделие, 180 кг.
• Опорное колесо «Л-355» весит столько же, сколько и предыдущая модель, максимальная нагрузка тоже совпадает, как и внешний диаметр.
• «Л-365» способно выдержать 185 килограммов, при этом внешний диаметр колеса только 42.5 сантиметра, а вес конструкции 3.6 кг.

Металлические колеса или грунтозацепы используют тогда, когда появляется необходимость увеличить тяговое усилие. Они тоже поставляются в продажу нескольких видов:

• широкие;
• узкие.

Если работа ведется с плугом, то широкие выступают оптимальным вариантом. Их также используют, когда технике приходится ехать по влажной грунтовой трассе. Каждое колесо советуют догрузить дополнительным весом по 20 кг.

Узкие колеса необходимы при окучивании, когда растения достигают в росте 25 сантиметров или менее этой величины.

Тяговые колеса «Нева» 16*6, 50-8 необходимы, если мотоблок используется как тягач. Внутри отсутствует камера, поэтому нет страха, что колесо может лопнуть из-за большой нагрузки или потому что ее перекачали. Внутри давление приближено к отметке в две атмосферы.

По нагрузке, которая может воздействовать на одно колесо, есть ограничения, и это 280 килограммов. Общий вес всего комплекта 13 килограммов.

Колеса 4*8 характеризуются небольшим диаметром и маленьким давлением внутри, поэтому их лучше устанавливать на прицеп. Они невысокие, но в ширину больше некоторых других видов, поэтому замечательно подходят для транспортировки.

Металлические «КУМ 680» используются во время окучивания. Из особенностей можно выделить обод со сплошной поверхностью и шипы, длина которых 7 сантиметров. Располагаются они под углом, поэтому во время движения поднимают и переворачивают землю. Если принимать диаметр по ободу, то он составляет 35 сантиметров.

«КУМ 540» имеют от предыдущей модели существенное отличие — несплошной обод. Шипы V-образной формы, поэтому в почву погружаются не только они, но и обод. По обручу размер диаметра колеса составляет 460 мм. Единственным недостатком таких грунтозацепов можно считать отсутствие удлинителя, поскольку в стандартной версии они не продаются.

Колеса «Н» можно похвалить за внушительную высоту и ширину. Их лучше всего использовать при вспахивании мерзлой почвы. Ширина колеи 200 мм, есть на поверхности шипы, которые прекрасно входят в грунт и поднимают его с легкостью. Их высота 80 мм.

Такие же грунтозацепы, но предназначенные для вспахивания поля, оснащаются длинной втулкой. Колея остается шириной 650 мм.

Есть железная модель мини «Н», у которой много схожего с «КУМ». В диаметре колесо 320 мм, его ширина 160 мм.

Есть в продаже мини «Н» для окучивания

Отличаются такие металлические колеса по диаметру, который составляет 240 мм, если принимать во внимание обруч. Шипы всего 40 мм

Колеса для мотоблока своими руками

Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:

• тяговый;
• цельнолитой из резины;
• металлический с наличием грунтозацепов;
• опорный;
• спаренный.

В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:

Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.

Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:

• подготовка инструментов и материалов;
• создание основы, по которой уже воспроизводится готовый элемент;
• если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
• шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.

Стоит учесть, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.

Пример самодельного создания проходимого варианта:

• берется 4 диска от машины;
• все заусенцы зачищаются;
• обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
• на готовые двойные устройства надеваются шины;
• после накачки все устанавливается на конструкцию.

Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.

Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.
