Инструкция: Как сделать лобзиковый станок своими руками из электролобзика?

Характеристики

Существует ряд основных характеристик, которые влияют на скорость распила и удобство работы с лобзиковым станком. Основными из них являются:

• мощность. Является основным параметром, влияющим на работоспособность станка. Чем выше мощность электродвигателя, тем более толстые и твердые заготовки можно пилить с его помощью. Средняя мощность таких станков составляет 90 Вт;
• глубина пропила. Параметр, указывающий на максимально допустимую толщину распиливаемой заготовки. Как правило, этот показатель ограничен конструктивными особенностями станка и составляет 50 мм. Дорогие профессиональные модели имеют возможность регулировки глубины пиления;
• число ходов. Напрямую влияет на скорость и чистоту реза. Чем больше возвратно-поступательных движений делает полотно, тем более чистый пропил образуется. На бытовых станках этот показатель равен 1500 ходов за минуту;
• размеры рабочего стола. Оказывает непосредственное влияние на удобство работы со станком. Средние размеры стола составляют 0,35х0,25 м. Этого вполне достаточно для выпиливания небольших деталей в домашних условиях. При профессиональном использовании рекомендуется приобретать лобзиковый станок со столом большего размера.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см. По конструкции лобзиковые аппараты делятся на:

• Имеющие нижний суппорт.
• Устройства с двойным суппортом.
• Пилы с подвеской.
• С упорами и градусной шкалой.
• Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего

Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

Уход за электролобзиком

Конструкция лобзика позволяет избавиться от необходимости сложного технического обслуживания. При завершении работы его достаточно просто очистить от пыли и опилок. Кроме того, хотя бы один раз в месяц стоит смазывать направляющие ролики, это благоприятно скажется на качестве реза. При правильной эксплуатации электролобзик прослужит достаточно долго, при этом менять придется только щетки электродвигателя.

Пользуясь этими нехитрыми правилами можно решить любую задачу, связанную с необходимостью распиливания разных материалов. Но стоит сказать вот о чем, лучше всего для резки металлов и плитки применять другой специализированный инструмент, работая по дереву и другим нетвердым материалам, можно существенно увеличить срок его работоспособности.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

Cоветуем: Как сделать настольный вертикальный зажим

Конструкции лобзиковых станков

Сегодня в продаже есть готовые приспособления, позволяющие из электролобзика быстро сделать станок. Однако такие платформы подходят только под определенных производителей, да и стоят дороже, чем сам электроинструмент. Поэтому дополнить столярку лобзиковым станком, сделанным своими руками, выйдет дешевле и проще, поскольку можно будет учесть особенности электролобзика, дополнив конструкцию какими-то своими идеями.

Независимо от конструктивного исполнения, основу устройства представляет стол. Принято считать, что лучшим материалом для стола является листовой металл, поскольку он одновременно тонкий и прочный, не влияет на рабочую длину пилки. Монтаж лобзика осуществляется через отверстия в опорной части. Если требуется, его можно быстро демонтировать для обычного использования.

Установка рабочего стола производится на станину, которая может быть сделана как из ДСП, дерева, так и других материалов. Основные требования, которые предъявляются к станине – прочность, удобные габариты для работы и свободный доступ к самому лобзику. С торцевой стороны стола монтируют коромысло, которое предназначено для фиксации пилки и устройства натяжения.

Самым простым вариантом является пружина, посредством которой натягивается пилка и исключается ее увод в одну из сторон.

Натяжное устройство может быть реализовано одним из способов:

1. Жесткое коромысло с пружиной на конце и подвижным узлом для удержания пилки.
2. Подвижное коромысло с пружинящим элементом на противоположном конце и жестким узлом для фиксации пилки.

Конструктивные особенности

Схемы устройства всех лобзиковых станков обычно одинаковые. Рассмотрев внимательно чертежи, где изображен данный инструмент, можно увидеть следующие его конструктивные узлы:

• станина, которую также часто называют корпусом. Она предназначена для размещения всех конструктивных элементов агрегата;
• приводной механизм;
• кривошипно-шатунный механизм. Он необходим для преобразования вращательной энергии вала двигателя в движения пилки, используемой во время работы;
• сдвоенное коромысло. Оснащено крепежными деталями для пилки и натяжным устройством;
• рабочий стол. В некоторых современных моделях он имеет механизм поворота, который осуществляет передвижение на заданный угол.

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

Схема устройства электрического лобзика.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Как использовать швейную машинку?

Трудно поверить, но ее тоже можно переделать под лобзик. Как эту идею вополотить в жизнь?

• Убираем часть, обеспечивающую плетение нитей (нижняя часть машинки).
• Демонтируем шплинт и вал привода.
• Убираем верхнюю часть, защищающую механизм от механических повреждений.
• Часть для иглы расширяем для пилки.
• Модернизируем пилку. Пилка не должна быть длиннее иглы.

Он позволяет создавать даже самые сложные узоры и повороты. Однако, у этой конструкции есть свои минусы:

• Нога может устать от работы с педалькой;
• Возможно появление вибраций, которые усложняют работу.

Если нет возможности приобрести дорогостоящую конструкцию, можно обойтись малыми потерями. Электролобзик — станок, выполненный самостоятельно может стать отличным решением. Главное, при работах точно следовать инструкции и добросовестно скреплять все элементы.

Продумайте основу-столик, чтобы он стал надежной опорой для механизма

Важно чтобы столик не качался и не вибрировал при работающем механизме

Чем больше статике у всех элементов получится в итоге, нет легче будет работать, избегая лишних движений и ошибок. А ошибки в таком деле чаще всего не допустимы.

Самодельный лобзиковый станок своими руками не такая уж сложная история, как это могло показаться сначала. Изучив статью, разобравшись с основными элементами и способом создания своего собственного инструмента, можно приступать к работе.

Стоит отметить, что очень часто такой самодельный станок намного удобнее покупного. Это экономия денег, но самое главное, такой столик персонализирован. Он идеально подойдет к вашему рабочему месту, вашему росту и весу.

Такая конструкция будет полностью отвечать поставленным задачам, потому что максимально удобный механизм может создать только тот человек, который в будущем будет им пользоваться. К тому же, при незначительных поломках будет понятно как чинить и что можно исправить.

В покупном образце придется смотреть инструкцию и изучать форумы, в поисках определенной модели и ее характеристик. Творите с удовольствием, и пусть новый лобзик придаст уверенности в силах и желание начинать новый ремонт!

Ремонт

Прежде чем отремонтировать инструмент самостоятельно, рекомендуется собрать информацию, обратив внимание на некоторые явления, которые возникают при неисправностях:

• корпус сильно нагревается;
• возникают посторонние шумы в самом начале работы агрегата;
• появляются снопы искр при начале функционирования электролобзика.

Есть два вида поломок, которые можно исправить самостоятельно:

1. электрический блок выходит из строя;
2. ломаются механические элементы.

Если сломался ротор или статор, то такую неисправность устранить самому невозможно — проще всего отдать машинку в сервисный центр. Бывает это обычно от чрезмерного загрязнения рабочих узлов и отсутствия профилактической очистки агрегата.

Если износились щетки, то их можно заменить самостоятельно — здесь нет никакой сложности.

Если сломался регулятор, который отвечает за обороты, то починить этот узел может только специалист. Инструмент разбирается за считаные минуты. Корпус можно «располовинить», открутив винты. Старую смазку надо удалять в первую очередь, после очистки следует нанести новую.

Втулки штока в магазинах не продаются, можно только найти такие элементы только среди б/у инструментов. В разных моделях стоят практически идентичные втулки.

На отдельные модели следует делать специальные обоймы-фиксаторы, для их монтажа используется (в качестве прокладки) медная фольга. Если модель имеет бюджетную стоимость, шток, как правило, сделан из металлической пластины. Производители экономят на металле, поэтому параметры этой пластины по толщине крайне незначительные. Пластина нередко не выдерживает нагрузок и лопается.

В этом случае машинка разбирается, каждый этап записывается, фотографируется цифровой камерой. Деталь изымается (пластина имеет сложную конфигурацию). Фрагменты пластины берутся владельцем, чтобы на месте правильно выбрать необходимую запасную часть. После установки новой детали на место сломанной следует обязательно обновить смазку.

Чтобы поменять щетки, не требуется большая квалификация. Достаточно открыть корпус электролобзика и вынуть изношенные щетки, аккуратно протереть кусочком бинта все впадины и узлы агрегата. Затем новые щетки следует установить на место старых элементов. Для протирки лучше всего использовать спирт.

Преимущество современных моделей в том заключается, что использовать паяльник нет необходимости. Термический предохранитель также выходит из строя, но не так часто. Эту деталь несложно заменить. Если в агрегате наблюдается искрение, то это в первую очередь говорит о том, что щетки поизносились или смазка устарела.

Любой инструмент требует профилактического осмотра – это обязательная предпосылка для того, чтобы он прослужил долгое время. В этом случае не потребуется дополнительная доработка или материальные траты на приведение его в порядок.

Замена пилкодержателя

В электролобзиках самая распространенная неисправность – это замена быстросъемного крепления пильного полотна. Для крепления требуется инструмент определенной толщины. Если ее размер будет меньше, то пилка будет «люфтить».

Есть вход из этой ситуации: можно поставить держатель на болтах. Тогда оборудование станет вполне универсальным. Для этого следует квадратную арматуру разрезать на два куска, просверлить в них отверстия диаметром 3–4 мм и укрепить болтами М5. Придется повозиться, ведь операция довольно трудоемкая, но резать после этого инструмент будет точно.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. Из алюминиевого листа вырезается пластина (она должна соответствовать параметрам подошвы лобзика). Затем вырезается выемка в соответствии с размерами инструмента. Заусенцы снимаются небольшим напильником. Обязательно на выступах делаются скосы. В пильное полотно врезается пластинка, она монтируется на подошву инструмента.

Затем просверливаются отверстия, чтобы установить крепежные элементы. Кусочек оргстекла вставляется в металлическую пластинку. Следует только произвести распил по той точке, где оно будет базироваться.

Как сделать лобзиковый станок из электролобзика своими руками

Для того чтобы не тратить деньги на приобретение стационарного лобзикового станка, его можно изготовить самостоятельно. Для этого не потребуется большое количество материала и применение специального инструмента. В необходимый перечень инструментов и материалов входят:

• ручной электрический лобзик;
• лист фанеры;
• шариковые подшипники;
• крепежные метизы;
• дрель с набором сверл;
• клей;
• гаечные ключи и отвертка.

Чтобы сделать лобзиковый станок в домашних условиях необходимо выполнить следующий алгоритм действий:

1. На лист фанеры установить деревянные бруски для улучшения прочностных качеств станка и зафиксировать их шурупами.
2. К брускам прикрепить доски, которые будут служить боковыми гранями будущего станка. Закрепить их тоже лучше при помощи шурупов.
3. Отмерив и разметив середину рабочего стола закрепить на ней опорную поверхность электролобзика.
4. Отмерив, место выхода пильного полотна просверлить сквозное отверстие в рабочем столе.
5. Соединить лобзик с опорной поверхностью. Затем установить пильное полотно.
6. Из листа фанеры вырезать заготовку размерами 40х100 мм. На одном конце высверлить отверстия для установки осей подшипников.
7. Установив в качестве проставок шайбы, зафиксировать шариковые подшипники. Расстояние между ними должно равняться толщине пильного полотна.
8. Между подшипников приклеить нерабочее пильное полотно электролобзика. Это необходимо для фиксации рабочей пилки в другой плоскости.
9. Из двух брусков собрать станину стационарного лобзика. Скрепить их лучше при помощи металлического уголка. Затем, на одном из концов стрелы зафиксировать заготовку с подшипниками.
10. Установить станину на место, прикрутив ее шурупами.

После этого можно подключать станок к сети и начинать работу.

Посмотрев видео можно ознакомиться с нюансами изготовления самодельного стационарного станка из электролобзика и посмотреть его в работе.

Основные характеристики лобзика

Помните, что любой вариант должен соблюдать установленные параметры:

• Оптимальный размер рабочей поверхности или стола должен находиться в пределах между 30 и 40 сантиметров. Меньший размер не удобен для обработки деталей, больший – представляет промышленные образцы;
• Мощность привода приравнивается к 150 Ватам. Эта самая реальная величина, способная принадлежать сооружению, сделанному в домашних условиях;
• Усилие вращения, которым наделяется пила, передается при помощи специального механизма. У него сложное название – кривошипно-шатунный механизм. Его основная задача изменить вращение на специальное возвратно-поступательное движение;
• У пилки есть определенный лимит колебаний в одну минуту. Этот показатель должен находиться между 800 и одной тысячей движений в минуту;
• Пилки для лобзикового станка имеют ряд особенностей. У пилки также есть лимит движений по вертикали – он не должен превышать пяти сантиметров;
• У большинства моделей есть функция контроля скорости, это позволяет выполнять работы более качественно и приспосабливаться под разные технические качества материала, с которым происходит взаимодействие;
• У лобзика есть лимит по параметрам материала, с которым осуществляется работа. Так ручной лобзик должен работать с пластиком и деревом, чьи параметры не превышают десяти сантиметров в толщину, а длина изделия не является больше показателя в тридцать пять сантиметров;
• Для каждого материала (будь то пластмасса или древесина) используется своя пила. Ширина пилы в среднем может варьироваться в диапазоне от двух до десяти миллиметром;
• Плавность работы обеспечивает механизм натяжения.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Изучая все особенности лобзиков, помните, что есть исключения из правил. Это промышленные образцы и варианты, предназначенные для фигурной работы малого размера. Чаще всего их первое отличие в высокой стоимости.

Устройство и характеристики стандартного станка

Такое устройство, как лобзиковый станок, по своему функционалу напоминает швейную машину. Он и был создан на основе конструкции швейной машинки А. Кауфманом. Изобретатель стационарного станка просто заменил иглу на пилу, тем самым получился новый прибор.

Устройство лобзикового станка следующее:

• платформа прямоугольной формы, на которой расположено рабочее место, т.е. рабочий стол;
• рабочий стол представляет собой металлической прямоугольник, на котором осуществляется распил изделий;
• рукоятка лобзика крепится к инструменту, регулировать ее нельзя, она необходима для удерживания пильного полотна;
• пильное полотно представлено различными видами пилок, которые выбираются в зависимости от материала разрезания;
• мотор необходим для работы устройством.

Стационарный лобзик прикрепляется к столу или другому предмету. Лишь после этого им можно работать.

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.Конструкция состоит из следующих деталей:

• Пилки.
• Кривошипно-шатунного узла.
• Привода.
• Устройства для натяжения пилки.
• Рабочего стола или станины.
• Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

• Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
• Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
• Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
• Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
• Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
• Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
• Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

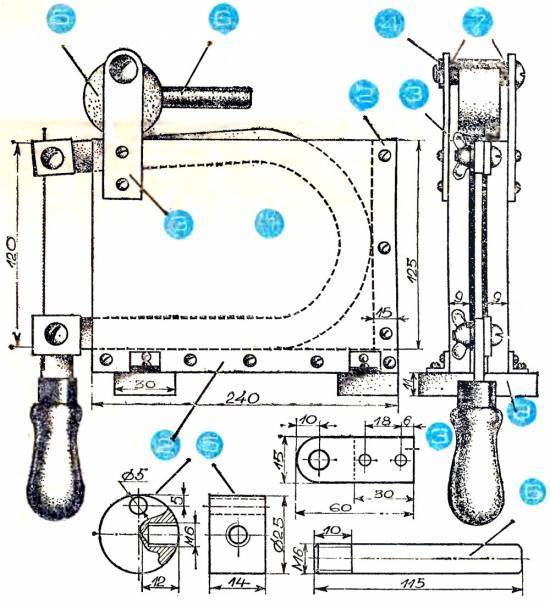

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью. В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Как смастерить стол для лобзика своими руками (фото, видео)

Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.

Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.

Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.
