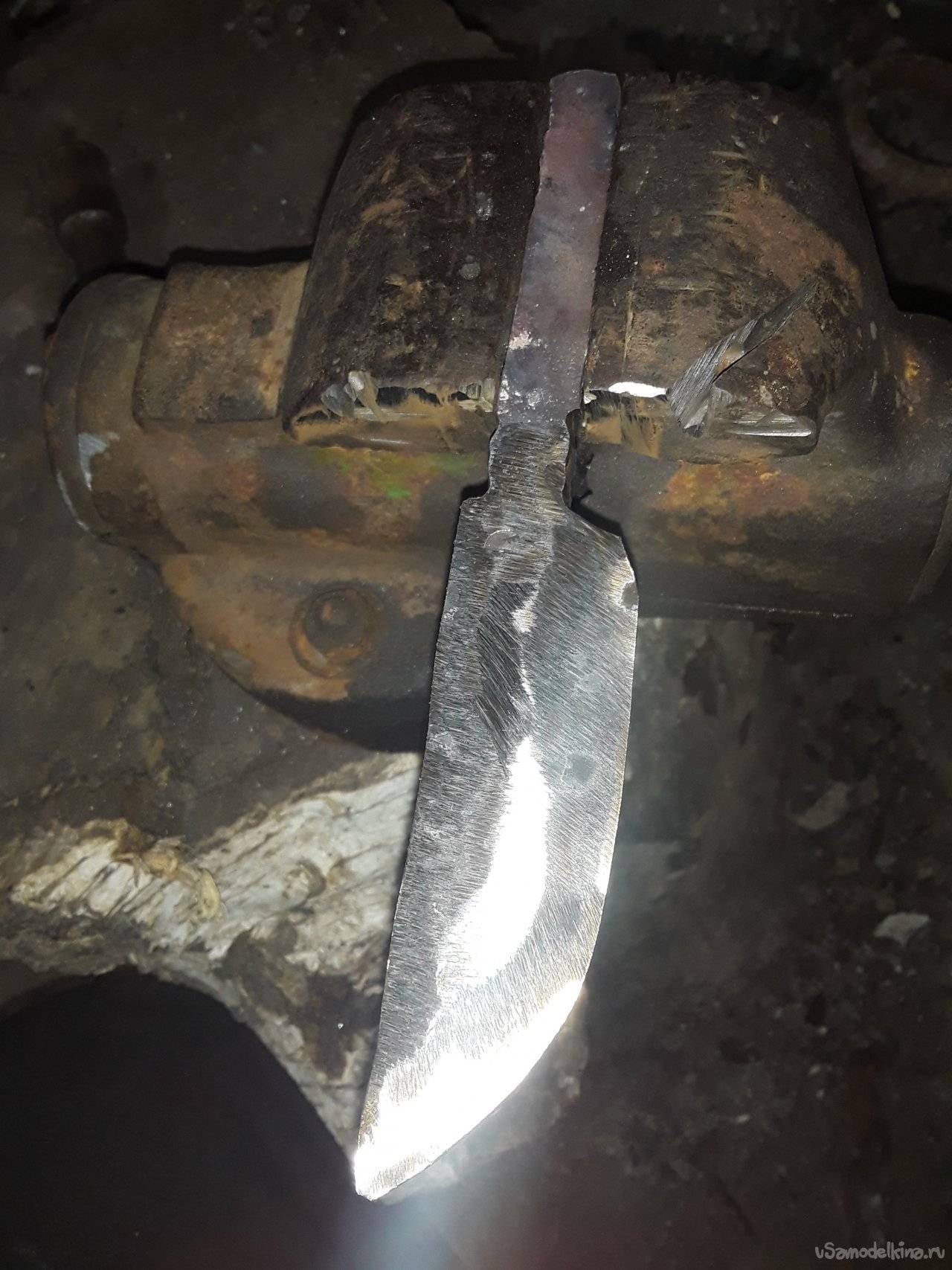

Нож из клапана тепловоза

Клинки Х40

Возможно существующее в среде охотников поверье о том, что нож из клапанной стали круче даже ножа из дамасской – не более чем миф. Однако то, что этот материал отличают просто великолепные рабочие характеристики – чистейшая правда.

Клинком, выполненным из клапанной стали, например, можно без труда разрубить болт на 12. Для изготовления таких замечательных инструментов используется сталь выпускного клапана для мощных дизельных двигателей.

Мастера изготавливают клинки именно из этой детали. Дело в том, что старый металл нормализован и отличается отсутствием внутреннего напряжения. Лучше всего для данной цели подходят тепловозные клапана, на изготовление которых идет сталь Х40.

Самое главное при изготовлении клинка из клапанов – это правильно оттянуть металл. Выполнить из Х40 длинную пластинку достаточно непросто. Такая операция под силу только опытным кузнецам. Закалки данный материал не требует.

Основные характеристики стали Х40

Клапан просто идеально подходит для изготовления абсолютно любых типов клинков. Ножи из нержавеющей стали Х40 могут использоваться в тяжелых условиях.

Сталь Х40 относится к жаропрочным, высоколегированным. Ее высокие механические свойства не теряются даже при очень высоких температурах (до 600С). Однако при длительном воздействии может снизиться ударная вязкость.

Эту марку стали в промышленности применяют для изготовления клапанов тракторных, автомобильных, авиационных.

Основными отличительными характеристиками клапанов являются:

• Высокое содержание углерода в ножах, обеспечивающее клинкам повышенную твердость; • Хром, присутствующий в составе стали делает ее устойчивой к ржавлению. На таком клинке вы никогда не увидите рыжих пятен. Смазка ножа жиром при длительном хранении не нужна; • Доступность материала, делает его едва ли не самым распространенным на сегодняшний день из всех, используемых для изготовления.

Преимущества клинков из клапанной стали Х40

Нож Х40 отличается просто замечательными режущими свойствами. Точится не слишком сложно, однако заточку при этом держит очень хорошо. На режущей кромке клинка из клапанной стали даже после использования на достаточно твердых материалах никаких зарубок не появляется.

Небольшим недостатком данного вида стали считается некоторая хрупкость на излом. Однако для того, чтобы сломать нож из клапана нужно приложить все же достаточно серьезное усилие (твердость стали 57 – 58, что в общем для клинков оптимально).

Прослужит такой клинок из клапана долго, так как металл Х40 не ржавеет. Кроме того, благодаря наличию в составе стали хрома, лезвие не тускнеет. То есть не требует периодической шлифовки. Простота в уходе – еще одна причина необыкновенной популярности подобных инструментов.

Купить нож клапанной стали отличного качества можно у нас в мастерской. Просматривайте наш каталог, и вы обязательно подберете для себя подходящую модель с замечательными рабочими характеристиками.

Кроме того мы продаем и другие модели – ножи из дамасской стали, алмазки, нержавеющей стали и т.д.

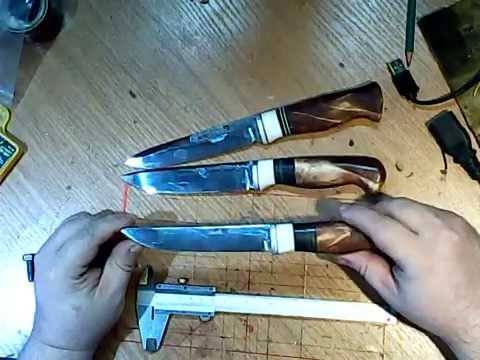

Нож из клапана своими руками

На многих профильных форумах ведутся нешуточные споры, из какого клапана лучше изготавливать нож. Впускной или выпускной использовать? Точного ответа, так и не нашлось. Но из достоверных источников становится ясно, что нож из клапана лучше изготавливать из выпускного варианта. Так как он предназначен для более высоких температур и клинок из него не требует закалки.

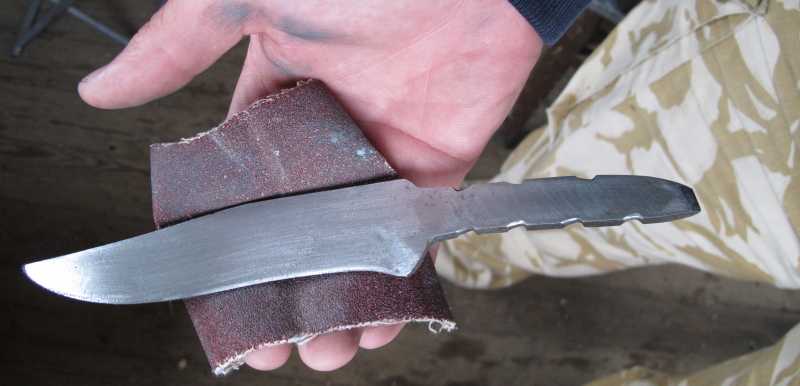

Нож из клапана самодельный.

Основные характеристики стали х40

Самое интересное, что сталь для клапанов разной техники изготавливают из разных сплавов. У автомобилей одна, у тепловозов другая, для самолетов, вообще, наверняка засекречена, даже у кораблей, будет своего, специального для нагрузок сплава. И еще интереснее то, что взяв технику одного характера, клапана также могут быть разного состава, к примеру «Камаз» и «Жигули».

Марок стали как минимум с десяток, например: ЭП 303 55Х20Г9АН4, 45Х14Н14В2М ГОСТ 5632-72, 40Х9С2 ГОСТ 5632-72, 45Х22Н4М3 ГОСТ 5632-72 и т.д. А учитывая ТУ заказчика, вообще, и сотня. Но так в народе повелось, что самой популярной является сталь 40-я. Вот о ней и поговорим.

Как пишут сами сталевары и прокатчики, что сталь эта – конструкционная легированная. Применяется в промышленности для изделий повышенной прочности и склонна к отпускной хрупкости. Изделия из нее обладают следующими характеристиками:

• не поддается ржавлению, благодаря высокому содержанию хрома;
• повышенная твердость достигается за счет большого содержания углерода;
• материал можно легко достать, даже в автомобильной мастерской.

Не согласиться тут трудно, действительно характеристики стали довольно высоки. Но даже если не удастся достать именно эту сталь. Металлурги утверждают, что заменить ее можно такими марками: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР. И это обозначение только отечественного производства, а зарубежных аналогов много.

Секреты закалки: источник тепла

Существует несколько вариантов приспособлений, способных довести нагрев стальной детали до желаемого температурного порога. Идеальный вариант – муфельная печь промышленного или самостоятельного изготовления.

При отсутствии подобного инструмента возможно использование еще одного домашнего помощника – паяльной лампы.

Достаточно мощная струя пламени позволяет легко прогреть детали небольшой толщины до требуемой температуры. Не забывайте перемещать горелку вдоль закаляемой пластины для достижения равномерного прогрева.

Кроме этого возможно использование обыкновенного древесного угля вкупе с паяльной лампой. Для этого выкопайте небольшое углубление в почве, засыпьте туда уголь, в который уложите на ребро закаляемые пластины ножей. Прогревайте лампой уголь вместе с пластинами до достижения последними требуемого нагрева. Подобный способ предохраняет быстрое остывание непрогреваемой части заготовки и ее перегрева.

Комментарии

1. виталий: 30.07.2015 в 04:34

   Здравствуйте,у меня такой вопрос.Сколько по времени клинок нужно держать в свинце для отпуска? Зарание Благадарю!

2. Тарас:

   04.08.2015 в 18:41

   Используемая обычно для изготовления напильников сталь У10 (У10А, У12 и т.п.) при температуре 300 градусов (в расплавленном свинце) имеет свойство терять твёрдость. Такой отпуск может привести к необходимости частой правки ножа, тем не менее для этих целей можно будет использовать первый попавшийся под руку камень. Я бы отпускал в духовке (муфеле, расплаве солей) при температуре 180-200 градусов в течении одного — двух часов. При этом получается твёрдость около 60 HRC. Также можно произвести зонную закалку с самоотпуском: опускать в закалочную среду только режущую кромку, а обух оставлять на поверхности. Попробуйте изучить тему закалки традиционных японских мечей, их способ также заслуживает внимания.

3. Александр:

   13.09.2015 в 13:49

   Здравствуйте, а доводку и заточку проводить уже после отпуска? Заранее спасибо.

4. Тарас:

   14.09.2015 в 09:18

   Александр, заточка и доводка — это финальные операции. Проводятся в самом конце, после того как готова рукоять и ножны (если они есть). Иначе порезы обеспечены.

5. Тар-к:

   14.09.2015 в 20:57

   Здравствуйте. Если после закалки клинка: вода (1 сек.), потом в масло до полного остывания, на клинке выгорел верхний слой метала и появились рефленые пятна, может ли это негативно сказаться на качестве клинка? Закаливал углями, клинок погружал в трубу с закупуреным концом, насыпал в нее углей и разогревал, чтобы углерод не выгорал.

6. admin:

   16.09.2015 в 09:53

   Тут может быть несколько вариантов. Самый вероятный — при погружении в воду от металла частично отлетела окалина. Это не страшно, после закалки в любом случае шлифовать придется. Вопрос в том, почему образовалась эта окалина. Тут можно только гадать, поскольку неизвестно, чем, была нагрета труба, до какой температуры и сколько времени была выдержана температура. Вообще в таких случаях желательно фото конечного результата.

7. Антон:

   22.12.2015 в 13:42

   Подскажите, сколько держать заготовки в отработке?

8. womanblog:

   12.12.2016 в 16:44

   Мужики добыл нож от рубанка. Сделал заготовку. Мне сперва сделать спуски с запасом чтобы потом шлифануть, после закалки? Я всё правильно понял? Или такую сталь не надо закаливать. Такая хорошо держит.

9. Андрей:

   23.12.2016 в 20:13

   Скажите пожалуйста, если клинок с напильника отполировать, он совсем не будет ржаветь (даже если оставить лезвие мокрым)? И для чего травят клинок?

10. Семен:

    24.03.2017 в 16:02

    Качественный материал, только в статье упущен финальный аккорд — заточка ножа. Ведь от этого процесса зависит работоспособность изделия. Не секрет, что финальная доводка ножа производится на дорогих японских камнях. Камни действительно дорогие и купить их проблематично. Рассказываю, как заменить японский камень. Берём обыкновенную фарфоровую кружку, переворачиваем её и об дно точим нож. Результат вас шокирует. Ножом, заточенным таким методом можно спокойно бриться. Пробуйте!

11. Владислав:

    24.03.2017 в 20:36

    Делать ножи меня учил отец. Именно он привязал мне эту любовь к холодному оружию. Работаю я на сталеварном заводе, именно там заготавливаю основу для ножа. Ручку делаю из древесины, закупаю ее в магазине, а потом уже начинаю творить. На моем счету около 100 изготовленных ножей, собрал уже целую коллекцию. Советую всем попробовать сделать нож своими руками, это действительно круто.

Первичная обработка

Этап первичной обработки проводится для того, чтобы придать заготовке первичную форму, которая будет приближенно напоминать конечное изделие. Подготовительный этап характеризуется следующими особенностями:

1. Проводится ковка заготовки.
2. Структура материала уплотняется.

Приведенная выше информация определяет то, что нож из клапана можно изготовить только в случае наличия навыков кузнеца. Кроме этого, требуется соответствующая оснастка, которая применяется для нагрева материала и его деформации.

Создание спусков проводится при применении наждака. Этот этап можно охарактеризовать следующим образом:

1. Проводится формирование режущей кромки, а также острия.
2. Для точения рассматриваемой заготовки следует применять подходящий камень.

Этому этапу нужно уделить довольно много внимания, так как на данном этапе формируется рабочая часть лезвия.

Повысить качество и твердость поверхностного слоя можно путем выполнения закалки. Данная процедура заключается в воздействии высокой температуры, после чего нож из клапана охлаждается на открытом воздухе. Особенностями процедуры назовем следующие моменты:

1. Требуется печь.
2. Температура выдержки и время выбираются в зависимости от размеров заготовки.
3. Рекомендуется проводить охлаждение на открытом воздухе. За счет этого обеспечивается требуемая твердость, но выдерживается пластичность.

В целом можно сказать, что процедура закалки довольно проста и для этого не требуется специальное сложное оборудование.

Ковка ножа из штока задвижки

Внимание!!!

Данная самоделка размещена исключительно в ознакомительных целях. Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозитлишение свободы до двух лет!

Сегодня мы рассмотрим, как можно сделать качественный, крепкий и красивый нож из штока задвижки. Шток подразумевается ввиду тот, который установлен в больших водопроводных кранах. Сталь там используется очень крепкая, так как шток должен выдерживать огромные нагрузки.

Самоделка довольно сложна в изготовлении, поскольку тут используется ковка. Но если ковать вы умеете, тогда никаких сложностей в изготовлении ножа возникнуть не должно. Для изготовления ручки автор использовал нарост на дереве, называемый «кап». Материал это довольно крепкий, да и выглядит красиво. Если самоделка вас заинтересовала, предлагаю ознакомиться с самоделкой более детально!

Материалы и инструменты, которые использовались автором:

Список материалов:

— шток задвижки; — березовый кап или другой; — алюминий или другой материал для болистера; — эпоксидный клей; — масло для дерева и морилка.

Список инструментов:

— точильные камни для заточки ножа; — кузнечные инструменты; — дрель; — бормашина; — ленточный отрезной станок; — ленточная шлифовальная машина; — тиски; — наждачная бумага; — маркер.

Процесс изготовления ножа:

Шаг первый. Формируем основной профиль

Для начала нам нужно создать заготовку, это будет первичный профиль клинка. В качестве исходного материала используется стальной стержень, так что его нужно будет хорошенько расплющить. Разогреваем металл и работаем молотком, немного усилий и получаем уже нечто походе по форме на нож. Путем ковки мы также дополнительно сделаем металл прочнее.

Шаг второй. Дорабатываем профиль

Аналогичным образом выводим и скосы, для этого понадобится лишь выставить правильный угол. Автор все делает на глаз.

Шаг третий. Термообработка
Шаг четвертый. Больстер

В завершении надеваем заготовку на нож и обтачиваем ее на ленточной шлифовальной машине. У автора все получилось аккуратно и красиво.

Шаг пятый. Изготовление ручки

Дальше нашей задачей является проделать в нем щелевое отверстие под хвостовик ножа. Сверлим отверстие, а потом растачиваем его полотном от электролобзика или работаем при помощи бормашины.

Когда все будет готово, склеиваем заготовку на клинке, тут нам понадобится эпоксидка. Чтобы хвостовик был закреплен в ручке как можно надежнее, на нем нужно сделать проточки. Когда сюда зайдет клей и засохнет, он не даст хвостовику выскочить из ручки.

Шаг шестой. Пропитка ручки. Завершающий этап

Чтобы ручка хорошо смотрелась и долго служила, ее нужно пропитать. Для начала можно использовать масло или специальную морилку. Наносим первый слой и производим легкую шлифовку после сушки. Ну а далее можно нанести уже следующий слой масла и можно отполировать ручку.

Смотрится все это дело очень красиво и уникально. Вот, собственно, и все, нож готов. Его можно наточить до состояния лезвия, в этом вам помогут специальные заточные камни. Надеюсь, проект вам понравился, и вы нашли для себя полезную информацию. Удачи и творческих вдохновений, если захотите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Внимание!!!

Данная самоделка размещена исключительно в ознакомительных целях. Запрещено создание и применение в качестве холодного оружия, согласно ст223.4 УК РФ грозитлишение свободы до двух лет! Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Секреты закалки: отпуск

Закалка имеет на только положительное, с точки улучшения эксплуатационных свойств стали, свойство, заключающееся в увеличении твердости в несколько раз, но и отрицательное, состоящее в увеличении хрупкости заготовки. Другими словами при ударе закаленного ножа по металлу, камню, дереву или кости лезвие его может легко расколоться. Во избежание этого используют третий вид термообработки, называемый отпуск. Заготовку необходимо нагреть до температуры 180 – 200°С, выдержать в течение часа и охладить на воздухе. Многие домашние мастера отпускают калёные ножи из напильников в расплаве свинца, однако из-за более высоких температур (температура плавления свинца 327 °С) это может вызвать значительное снижение твёрдости и потерю режущих свойств. Лучше всего воспользоваться обыкновенной газовой или электрической духовкой, если удастся уговорить хозяйку дома.

Коротко обо всем

Надеемся, что материал будет полезен как и начинающим мастерам, так и опытным. Но следует заметить, что работа с таким материалом как клапанная сталь довольно сложная работа и необходимо «набить руку» на нем. При ковке он будет уходить в сторону, но бояться этого не нужно, продолжать работу и он вернется на место.

Опытные мастера рекомендуют, для начала научиться работать с другими металлами, и только потом браться за сталь из клапана. При изготовлении спусков и режущей кромки, соблюдайте аккуратность. А при закалке, не перегрейте клинок, и все у вас получится.

Предыдущая Изготовление ножейНож из полотна механической пилы своими руками Следующая Национальные ножиКиридаши – японский нож-косяк: особенности и изготовление своими руками

Материалы для изготовления клапанов механизма газораспределения двигателя внутреннего сгорания

К клапанам механизма газораспределения двигателя внутреннего сгорания предъявляются повышенные требования, поэтому для их изготовления применяется комбинирование различных материалов, а также использование специальных наплавок и покрытий

Особое внимание уделяют разработке клапанных сталей и сплавов, которые функционируют при температуре более 580 градусов Цельсия. К примеру, впускные клапаны дизельного двигателя КамАЗ изготавливаются из стали 40Х10СМ2 мартенистого класса. Работающие при более высокой температуре выпускные клапаны изготавливаются из стали ЭП-303М (5Х20Н4А19М) аустенитного класса

Рабочая фаска данных клапанов выполняется путём наплавки сплавом ВЗК типа «Стелит», который содержит до 60% кобальта

Работающие при более высокой температуре выпускные клапаны изготавливаются из стали ЭП-303М (5Х20Н4А19М) аустенитного класса. Рабочая фаска данных клапанов выполняется путём наплавки сплавом ВЗК типа «Стелит», который содержит до 60% кобальта.

С целью замены дефицитных добавок внедрены сплавы на никелевой основе, которые не содержат кобальта (ЭП-649, ЭП-616, ЭП-615). К недостаткам данных сплавов можно отнести снижение твёрдости при температуре 1300 градусов Цельсия, в сравнение со сплавом ВЗК.

Впускные клапаны дизельных двигателей (СМД-60, Д-240, Д-65Н, Д-144, А-41) изготавливаются из стали 40Х10СТМ, а выпускные клапаны двигателей (Д-144, СМД-60, А-41) – из стали ЭП-616, а двигателей (СМД-14, Д-240, Д-65Н) – из стали 40Х10СМ2.

Особые требования предъявляют к материалу изготовления выпускных клапанов карбюраторного двигателя, формированного по скоростному режиму, который подвержен максимальным термическим и механическим нагрузкам. Для клапанов данных двигателей применяется жаропрочная сталь ЭП970, которая не отличается от стали ЭП303.

Источник

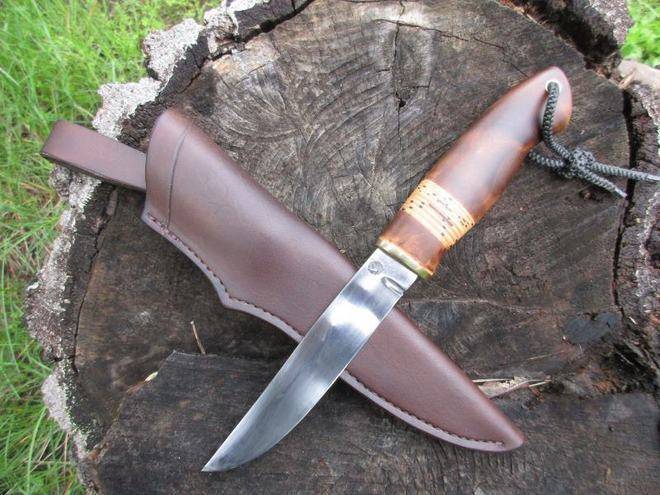

Особенности технологии

В домашних условиях, если правильно подойти к делу, можно качественно закалить любой нож. Это может быть охотничий или складной нож, штык-нож или изделие в виде крюка, клинок, выполненный из напильника или подшипника, нож-бабочка и др. Несколько сложнее закалить в домашних условиях изделия, изготовленные из нержавеющих сталей, но и такая задача решаема, если внимательно изучить технологию процесса и подобрать соответствующее нагревательное оборудование.

В качестве охлаждающей среды при выполнении закалки как в производственных, так и в домашних условиях используют различные материалы. Так, наиболее распространенные охлаждающие среды – вода и масло – обеспечивают следующие скорости охлаждения нагретого стального изделия:

• масло при комнатной температуре – 150°/с;
• масло, нагретое до температуры 200°, – 300°/с;
• вода, температура которой составляет чуть выше 20°, – 450°/с;
• ледяная вода – 600°/с.

Отжиг ножа на открытом огне требует пристального внимания

Самой главной проблемой, с которой вы можете столкнуться, пытаясь в домашних условиях закалить нож, является перекаливание металла, что приводит к значительному увеличению его хрупкости. Надо также очень внимательно следить за равномерностью нагрева закаливаемого ножа, чтобы не столкнуться с образованием поперечных трещин на его лезвии.

Существует несложное правило, которого следует придерживаться, чтобы не столкнуться с такой проблемой: та часть лезвия, которая не будет затачиваться, нагревается трижды до фиолетового цвета, что соответствует температуре 285°, а режущая часть нагревается только один раз до желтого цвета, после чего степень ее нагрева проверяют при помощи магнита. Более подробно познакомиться с такой методикой можно, просмотрев соответствующее видео.

Цвета каления и побежалости углеродистых и малолегированных сталей

На нержавеющих сталях цвета побежалости появляются в той же последовательности, но при более высоких температурах

Различные охлаждающие среды обеспечивают и разную глубину закаленного слоя (прокаливаемость). Так, при охлаждении при помощи воды сталь прокаливается со скоростью 1 мм в секунду, а при использовании в качестве охлаждающей среды масла эта скорость уменьшается почти в два раза. Чтобы закалить обоюдоострый нож, получив твердые режущие кромки и упругую сердцевину, надо сделать следующее: нагретый до требуемой температуры клинок сначала опускают на две секунды в воду, а затем помещают в масло.

Еще одной технологией, позволяющей качественно закалить режущую кромку у лезвия со значительной толщиной, является закалка ножа в графите. Используя такую технологию, подробности которой также легко изучить по видео, можно качественно закалить ножи различных моделей и конфигураций (охотничий, штык-нож, нож-бабочка и др.). При этом качественно выполнить такую закалку можно и в домашних условиях.

Самодельный нож после закалки в графите

Нередко требуется осуществить зонный отпуск уже закаленного ножа, чтобы сделать его среднюю часть более упругой, сохранив твердость режущих лезвий. В домашних условиях такая технологическая операция выполняется по нижеприведенному алгоритму.

• Средняя часть клинка разогревается при помощи металлического прутка диаметром 10 мм, раскаленного до максимума.
• После прогрева средней части клинка его опускают в кипяток и выдерживают в нем на протяжении 2 часов.
• После выдержки в кипятке клинок опускают в ледяную воду.

Определять температуру отпуска можно по цветам побежалости – радужной пленке, появляющейся при нагреве зачищенной поверхности ножа: от светло-желтого (поз. 1) до голубоватого (поз. 6)

Если вы пробуете закалить свой нож в домашних условиях, следует придерживаться двух правил, которые позволят вам получить качественный результат.

• Объем используемой охлаждающей жидкости должен быть достаточно большим (минимум 20 литров). В противном случае жидкость будет сильно нагреваться, что изменит температурный режим и скорость охлаждения, а это в свою очередь отрицательно повлияет на результат всей технологической операции.
• Чтобы теплоотдача от нагретого ножа была равномерной и его не повело в процессе закалки, им нельзя двигать в охлаждающей среде – надо держать его неподвижно.

Изготовление закалочной печи

Строительство подобной конструкции — дело весьма серьёзное. Ведь сооружается она не для разового применения. Как же выложить печь для закалки? Постараемся разобраться с этим более подробно:

1. Прежде всего нужно правильно сделать основание камеры. Горловина формуется из картона, который снаружи обмазывается толстым слоем огнеупорной глины. Перед тем как её наносить, картон покрывается парафином.
2. Как только форма будет готова, её на сутки оставляют сушиться. После высыхания её нужно отправить в духовку, которая нагревается до ста десяти градусов. И уже потом можно будет извлечь картонную основу.
3. Дальнейший этап предполагает обжиг всей конструкции на костре. Температура должна составлять девятьсот градусов. Необходимо, чтобы огонь полностью прогорел, и будущая печь остыла сама.
4. Когда заготовка охладится, ей уже будут присущи свойства камня. Бывшая глина приобретёт твёрдость, словно у кирпича. Теперь можно приделать дверцы, которые открываться должны горизонтально.
5. Настало время обмотать всю печь нихромовой проволокой. Диаметр её сечения должен примерно равняться 0,75 мм. Чтобы покрыть всю конструкцию, придётся потратить восемнадцать метров. Намотанная проволока замазывается сырой глиной. Таким образом мы предотвращаем возникновение короткого замыкания. Корпус сооружения должен иметь два отверстия. В одном будет размещена термопара для осуществления температурного контроля. А через второй мы будем визуально контролировать происходящее.

@stankidarom.ru

Вот теперь можно точно сказать, что производство конструкции завершено.

Выбор формы спусков

Геометрия спусков или форма поперечного сечения клинка выбираются исходя из назначения ножа и предполагаемой сферы применения. Чаще всего встречаются такие профили:

1. Прямой клин от обуха. Сечение представляет собой равнобедренный треугольник. Наиболее универсальная форма, сочетающая в себе устойчивость режущей кромки к ударам умеренной силы и невысокое сопротивление во время реза.
2. Вогнутые спуски. Такой профиль характерен для опасных бритв: очень нежная режущая кромка, не терпящая ударов и боковых нагрузок, высокие режущие качества. Ножи с таким профилем удобны при небольшой глубине реза, с ее увеличением значительно возрастает сопротивление.
3. Выпуклая линза. Наиболее простой в освоении профиль. Линзовидные клинки предназначены для тяжёлых работ и особенно популярны у туристов и выживальщиков. Один из самых известных примеров – шведский Fallkniven «F1»

Существуют также несимметричные спуски, например, у традиционных японских ножей, которыми пользуются профессиональные повара. Для их выведения необходим определенный опыт и специальное оборудование.

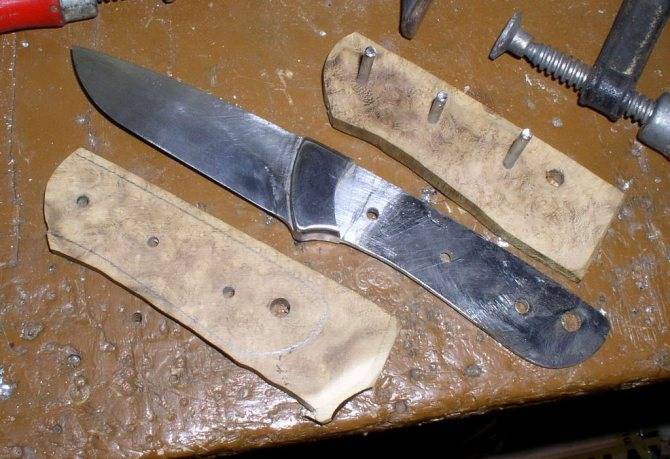

Сборка самодельного ножа

Выполнив все указанные выше операции и доведя сталь ножа до необходимой твердости, переходим к сборке. Подгоняем форму накладок к хвостовику ножа и вырезаем дополнительно две вставки из кожи.

Затем смазываем детали клеем, устанавливаем на клею латунные вставки и оставляем сушиться на несколько часов.

Крайнюю вставку лучше изготовить не из стержня, а из трубочки требуемого диаметра. Это поможет крепить готовое изделие при эксплуатации на кожаный ремешок, что предохранит его потерю в походах, на рыбалке или охоте.

После высыхания клея тщательно обработайте рукоятку и лезвие наждачной бумагой. Для защиты клинка от коррозии его достаточно хорошо отполировать после окончательной заточки и доводки.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Сталь для изготовления ножей

Сталь для изготовления ножей

Сталь ШХ15

Данная разновидность стали является подшипниковой, она обладает всеми теми свойствами, которые необходимы для изготовления особо прочных ножей. Все клинки, изготовленные из стали ШХ15, отличаются высокими режущими показателями, прочностью, внешней привлекательностью. Сталь ШХ15 относится к классу низколегированных хромистых материалов. Она может быть насыщена специальными элементами для улучшения показателей прокаливаемости, теплостойкости. Сталь отличается высокой однородностью, контактной выносливостью, что позволяет ножам оставаться необычайно острыми долгое время. Металл достаточно твердый, что делает изделия стойкими к смятию, деформации. При этом, такая сталь обладает хорошей вязкостью и пластичностью, она не крошится при сильных нагрузках, легко поддается обработке. Темные оттенки материала делают ножи привлекательными по внешнему виду, эксклюзивные изделия из стали ШХ15 выглядят весьма элегантно. Все ножи, произведенные из стали ШХ15, долговечны в эксплуатации, долгое время не стачиваются, сохраняя отменные режущие показатели.

Сталь паровозного клапана

Материал, который широко применяется при изготовлении авторских клинков. Сталь паровозного клапана обладает всеми качествами, которые необходимы клинку. Кроме того, этот материал достаточно распространенный, выпускные клапаны паровоза, отслужившие свой век, легко поддаются ковке, обработке и прокаливанию. Почему именно этот материал подходит для изготовления ножей? Все очень просто, у этой стали есть уникальные свойства, которые делают клинки самыми лучшими, высокопрочными.

1. Достаточная твердость материала, обеспечивает ножам стойкость к механическим воздействиям, деформации.

2. Пластичность, что позволяет делать ножи необычайно острыми.

3. Простота в обработке, при заточке клинков.

4. Высокая прочность, износостойкость.

5. Выносливость при контакте с другими материалами.

6. Хорошая однородность материала.

7. Внешняя привлекательность – белый цвет, который сохраняется даже после обработки.

Ножи из стали паровозного клапана служат достаточно долго и не требуют частой заточки.

Дамасская сталь

Уникальный и поистине легендарный тип стали, рецепт которого когда-то был утерян. Со временем мастера восстановили состав дамасской стали. Однако утверждать, что она осталась такой же, как была у крестоносцев, никто не берется. Но в любом случае дамасская сталь – тот идеальный материал для ножей, который обладает лучшими характеристиками и соединяет в себе все свойства самых лучших металлов для клинков в мире.

1. Особенная прочность и твердость – материал не поддается почти никаким механическим воздействиям, он способен выдерживать грандиозную нагрузку.

2. Необыкновенные режущие данные – при заточке ножи из дамасской стали могут разрубить толстую металлическую проволоку.

3. Износостойкость, при этом такие клинки не требуют частой заточки, они остаются острыми более месяца.

4. Долговечность в эксплуатации – нож прослужит не один десяток лет.

5. Изысканный внешний вид – тонкие, витые узоры дамасской стали завораживают своей красотой.

Сталь 95х18

Главное достоинство этой стали – устойчивость к коррозии. Данный показатель позволяет применять ножи в суровых погодных условиях

Кроме того, сталь 95х18 является гибкой, пластичной, что важно при заточке и эксплуатации. Материал отличается высокой прочностью, стойкостью к различным деформациям и механическим воздействиям. Нержавеющие ножи из стали 95х18 долговечны в эксплуатации, они не стачиваются и не теряют своих режущих данных много лет

Нержавеющие ножи из стали 95х18 долговечны в эксплуатации, они не стачиваются и не теряют своих режущих данных много лет.

Насадки к бензопилам Штиль и Хускварна

Специальной насадки, которая бы подходила только к бензопиле Штиль и обладала каким-либо уникальным функционалом, не имеющимся у других, нет. Все что можно установить на пилы Штиль имеет аналоги и для других бензопил, то же самое и с бензопилами Хускварна

По этой причине при выборе бензопилы, не стоит обращать внимание на советы продавцов по поводу покупки определенной модели, ввиду возможности установки на неё дополнительного оборудования расширяющего функционал

Единственное на что стоит обратить внимание при выборе, это мощность, т. к

для работы с насадками рекомендуется иметь более мощную бензопилу.

Клапан — марка стали?

Прошу помощи: расковали тепловозный клапан, а он ржавеет. Кто знает марку стали? Подскажите. Просьба в поиск не посылать (трафик+ политика. ). Сноп искр на наждаке плотный, тёмно-красный. Буду благодарен за совет — стоит ли возится?

Конечно стоит, сталь отличная, отполируете в зеркало ржаветь не будет. Называется — хромокремнистомолибденовая жаропрочная сталь 40Х10С2М или ЭИ107.

ну их как минимум 10 марок.к примеру сталь ЭП 303 55Х20Г9АН4Сталь 45Х14Н14В2М ГОСТ 5632-72Сталь 40Х9С2 ГОСТ 5632-72Сталь 45Х22Н4М3 ГОСТ 5632-72

и так далее..ну надеюсь в гугле не забанили?(с)

На нож идет только та, которая на ВПУСКНЫХ! Которая на выпускных НЕ годится!

Тоарищ Zaicheg, спаибо за инормацию! Господин Serjant, примите мою благодарность! Прошу объяснить, что такое гул (гуль, гуля. ), и почему его (её. ) нельзя банить? С увжением Kalmuik. P.S. Полоса получилась неплохая: 500х35х8-3. Работы конечно много, но если сталь того стоит, то будет в радость. GAU-8A — Говорили, что клапан ВПУСКНОЙ, но на этот счёт слышал разные мнения. Сам нержавейку, в т.ч. клапана проверяю магнитом. Спасибо всем!

Запомните на всю жизнь. Клапан должен быть ВЫПУСКНОЙ, по той простой причине что он работает при гораздо более жестких условиях. Отработавшие газы имеют большую температуру, чем и обусловлено более качественный материал клапана по сравнению в впускным, где по хорошему топливо и газ(воздух) подаются холодными.

Интересная информация, а у Марьянко написано наоборот. Где правда?

to Serjant:1. Мне кажется, что нужно провести дискуссию по этому вопросу и поместить это в часто задаваемые вопросы. 2. Утверждение, что только выпускной, на мой взгляд дилетанта неверно, хотя до этого считал с точностью до наоборот. Говорят, что выпускной клапан не калится именно потому, что он жаропрочный, углерода там мало, а легирующих добавок ого-го.to kalmuik:Если полоса длинная, то возможно ковали со штока клапана, а не из головки. Потому, что из головки ковать труднее. А на шток идет совсем другая сталь, если клапан большой. Т.е . на головке одна сталь, а на штоке другая. Поэтому выясняйте из какой части ковали. Если из штока, то тип клапана не важен.С Уважением

Ну, впускной тоже более 500К нагревается.

А что значит «более качественный» ?

Интересно. У меня на работе у парня полоска раскованая лежит, сейчас тоже себе нож делает. А это правда, что она типо «замозакаливающаяся» и что ее калить не надо? Если так, как ее обрабатывать, какую твердость полоска имеет? В чем вообще приимущество этой сталюки? (живу около вокзала, могу достать!)

Ой млин, интересно почему тогда десятки лично откованых выпускнуых клапанов от самой разной техники закалилсь. Многие до сих пор в пользовании, уже лет так 20.

Мне пох и Марьянко и кто угодно со своими мнениями, у меня есть личный опты и факты. Закаливать нужно уметь.

Сержант и anatoly +1000

Впускной. 500К . Ведь выстрелит в карбюратор!

Это отсюда — http://www.motorzona.ru/help/parts-help00025/ — за что купил, за то и продаю, а сам я как-то все больше по ЖРД, чем по ДВС.

to HungryForester:Видите-ли, Чифа улыбнуло, что Вы температуру в Кельвинах поставили (500 К), по Цельсию это будет приблизительно в половину меньше в районе 227 С.С Уважением

Покопался тут по справочникам. Так по старым — сталь и на впускные и выпускные клапана может идти одна и та же. Но вот при закалке с 1050-1100 С в масло и отпуске при 300 С дает твердость 600 по Бринелю. Посмотрел соответствие — это где-то в районе 55-56 по Роквеллу. При 10 % хрома и 0.4 % углерода — это почти 420, так что если нож сделан из этой самой стали 40Х10С2М, дак и вовсе ничего должен быть.С Уважением

ЗЫ Может врут справочники ?

Господа! Позвольте уточнить ВОПРОС! Как в домашних условиях определить марку стали клапана, хотя бы ориентировочно? Думаю и другим это будет интересно. С увжениемKalmuik/

Надо знать с какой машины. это для начала.Это хоть как то может помочь.А точную марку стали может дать только 2 источника.Чертёж этого клапана и хим анализ стали.

Ковал разные клапаны, некоторые удачно. Делал ножы и долоты для резбы.Попались и полые клапаны(ЗИЛ?), но до горна недошли.Хорош клапан поезда тепловоза, хороши из дизеля трактора,старый кузнес хвалил выхлапной ГАЗика.Есть здесь(ниже) фото инструмента Антанаса Чяснулиса из клапановhttp://rezbaderevo.ru/topic.php?topic_id=435Буду ковать, заведу ветку.Собирайте клапана,Перекуём орала в мечь!Альгирдас

Чертеж клапана — модератор держит паузу.

Взял 4 БелАЗовских клапана — решил проверить: — 2 с малыми головками (скзали — выпускные) они немагнитятся, строгаются напильником, наждаком режутся влёт; — 2 с большими головками (сказали — впускные) магнитятся, напильник не берёт, наждак воет. Где правда? Если неправ поправьте.

Источник
