Как сделать полы по грунту и правильный пирог бетонного пола: фото

Нюансы работы с деревянным полом

Древесина – материал особый, обладающий кроме массы технологических плюсов одним существенным недостатком. Она не статична, даже после сооружения пиломатериалы продолжает «жить» по свойственным только им законам. Колебания уровня влажности, изменения температурного фона заставляют строительный лес увеличиваться и уменьшаться в объеме, усаживаться по высоте, вытягиваться и сокращаться в линейном измерении. По этой причине после возведения сруба два года не проводят чистовую отделку.

Деревянные конструкции продолжают двигаться и после завершения двухлетней пост-строительной усадки, правда, без прежней резвости. Оборудованные системами подпольного обогрева полы из древесины приводит в движение каждое включение с последующим отключением.

В отличие от пиломатериалов искусственно созданная каменная плита слегка изменяет геометрические параметры в линейном направлении в период гидратации. После полного застывания бетонный слой вообще не проявляет склонности к движению. Находись они в плотной связке, нестабильность «резвой» древесины стала бы причиной появления крошащихся трещин в бетоне. Вот чтобы позволить каждому из элементов конструкции действовать согласно характерным для них принципам, не нанося друг другу вреда, была изобретена технология выравнивания, несвязанного с основанием и со стенами.

Технологический принцип выравнивания бетоном

Суть технологии, согласно которой заливается бетонная стяжка на деревянный пол, заключается в создании границы между подвижными составляющими из древесины и монолитной плитой. Для этого от стен обустраиваемого помещения слой выравнивания отсекают демпферной лентой, а от основания полиэтиленовой пленкой. В результате получается плавающий настил, не соединенный ни со стенами из бруса или бревна, ни с основой. Благодаря чему деревянные элементы строения могут продолжать движение в любом из направлений, а лежащая, словно поднос, стяжка не станет трескаться и крошиться от непрерывного изменения положения черновой подосновы.

Почему используют полиэтиленовую пленку?

Ведь контакт с ней негативно сказывается на древесине, обеспечивая условия для процветания гнили и грибка. Обычно же в деревянных конструкциях вместо данной бюджетной гидроизоляции применяют пергамин, битумную мастику, рубероид либо новые рулонные материалы с битумной пропиткой. Дело в том, что бетон абсолютно не прилипает к полиэтилену, благодаря чему:

  • вдоль изоляционной границы смогут «ездить» и основа, и стяжка;
  • слой бетонного выравнивания не будет за собой тянуть полиэтилен, рвать его и растягивать;
  • нерушимый предел останется неприкосновенным, не даст древесине подсасывать влагу из застывающего бетона, из-за чего образуются раковины;
  • бетон не будет впитывать влагу из деревянной основы, вызывая появление в ней трещин.

Достоинства и недостатки

Пирог по грунту имеет ряд преимуществ, к основным из которых можно отнести:

  1. Надежная защита жилого строения от холода, идущего от земли. Следует заметить, что для этого необходимо качественное обустройство данной структуры, предусматривающее строгое соблюдение всех правил.
  2. При грамотном подходе к выбору изоляционных материалов можно значительно снизить материальные расходы благодаря бюджетным вариантам. Это, однако, практически не отразится на качестве конструкции.
  3. Проведение такого рода работ не требует осуществления сложных технических расчетов.
  4. Площадка, оборудованная по грунту, предоставляет возможность без труда устроить систему «теплый пол».
  5. Пирог по грунту отличается высокой степенью звукоизоляции.

Помимо многочисленных достоинств, структура имеет несколько недостатков:

  1. Невозможность сооружения конструкции при слишком близком залегании грунтовых вод и чересчур зыбкой почве.
  2. Возникшая необходимость в демонтаже будет сопровождаться значительными физическими и материальными затратами.
  3. Особенность подобного пирога не допускает размещения тех или иных коммуникаций в толще грунта.

Полы по грунту чаще всего обустраивают в помещениях, предназначенных для использования в хозяйственных целях: сараях, деревянных банях или в гаражах. Для строений со столбчатым фундаментом или выполненным на сваях, эта идея не подходит.

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) – также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.

Внешний вид минваты

Маты минваты

Пенопласт – один из самых удобных во всех отношениях вариантов. Он дешевый, имеет хорошие теплоизоляционные качества, прост в укладке. По нему можно делать плотную армированную стяжку. Из той же серии – экструдированный пенополистирол, он более устойчив к влаге.

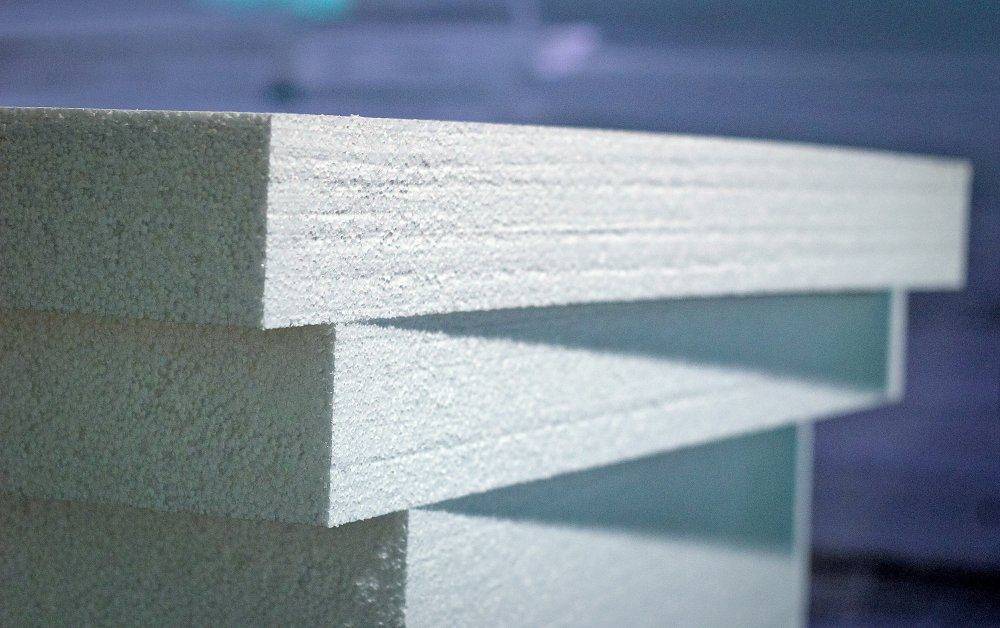

Пенопласт для утепления

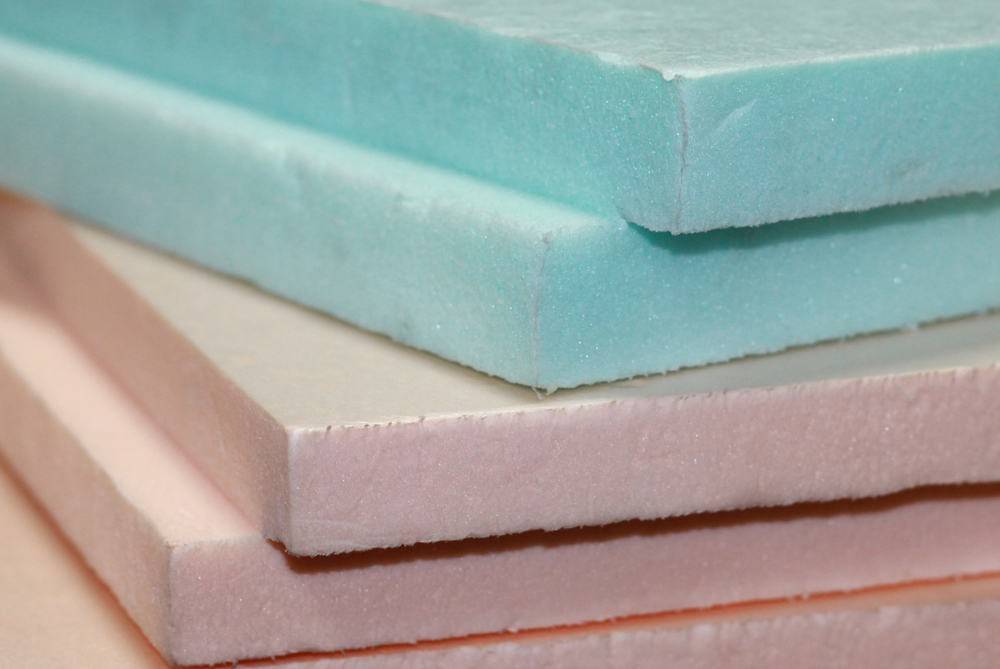

Экструдированный пенополистирол

Гидроизоляция

Это не менее важный компонент пирога пола. Самый простой вариант – это полиэтиленовая пленка.

Полиэтиленовая пленка

Второй вариант – это оклеечные рулонные материалы, состоящие из непромокаемого материла с нанесенным на него битумно-полимерным составом. Его применение оправданно там, где подземные воды подходят близко к поверхности. Чаще всего для этой цели используют рубероид.

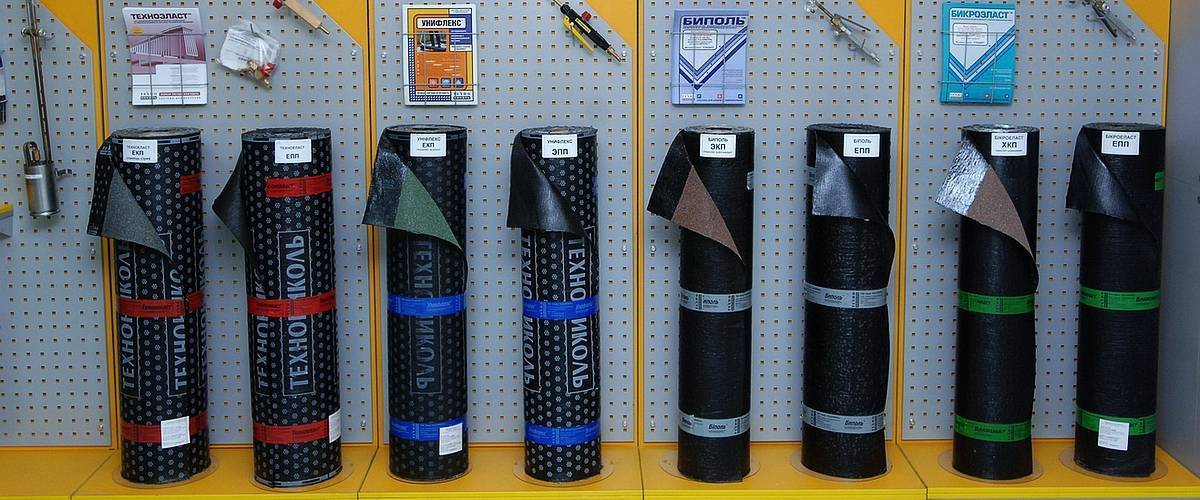

Рулонная гидроизоляция

Наиболее технологичный и самый дорогой вариант – это мембранное покрытие. Оно представляет собой самоклеющуюся пленку, состоящую из трех слоев – жесткой пластиковой пленки, битумно-полимерного и антиадгезионного слоя. Ее удобно применять для создания гидроизоляции в помещениях со сложной конфигурацией.

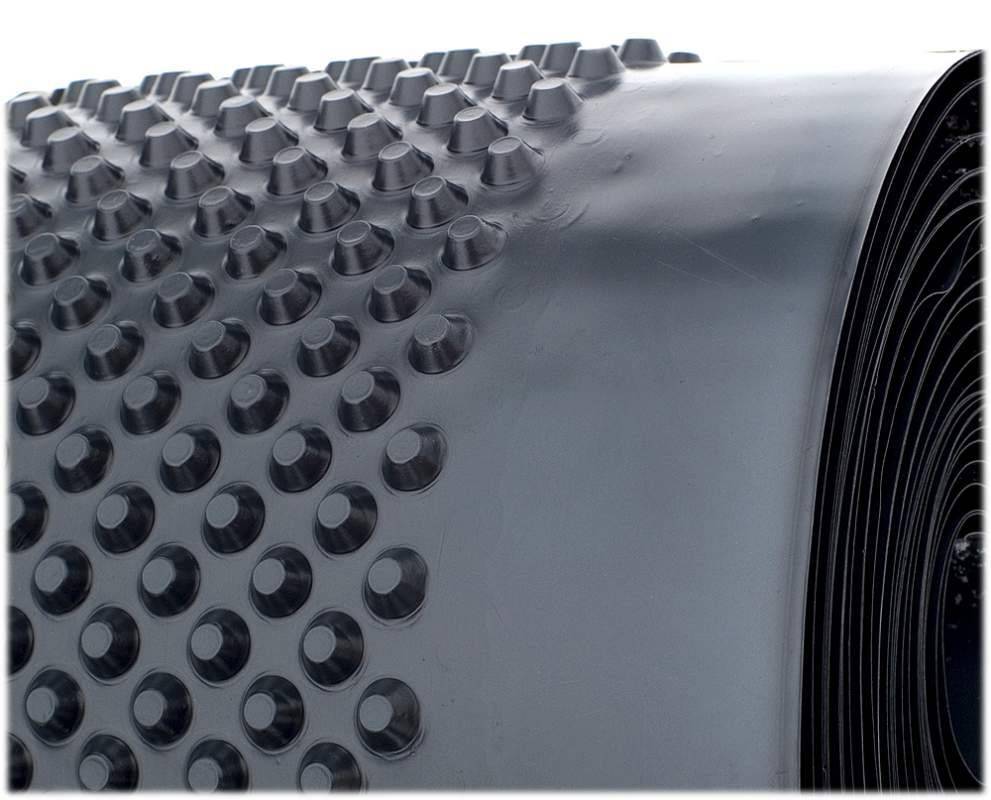

Профилированная мембранная гидроизоляция

Структура пирога пола по грунту

Пирог пола, выполненного на грунте, имеет несколько слоев, самым нижним из которых является почва, а самым верхним – чистовая отделка. Каждый из этих последовательно расположенных ярусов выполняет определенную функцию. Классическая структура такого вида пола включает их в количестве девяти штук:

  • предварительно подвергшаяся уплотнению толща грунта;
  • песчаная засыпка;
  • пласт из щебня (возможна замена керамзитом);
  • слой, обеспечивающий гидроизоляцию;
  • черновая стяжка из бетона;
  • пароизоляция;
  • прослойка, выполняющая функцию утепления;
  • упрочненная чистовая стяжка;
  • финишное напольное покрытие.

Подобный метод укладки пола может быть уместен лишь при сухом состоянии подстилающего грунта, иначе возникнет множество проблем при обустройстве надежной гидроизоляции. Выложенные непосредственно на поверхности грунта полы не обязывают к использованию балок и перекрытий, но серьезные подготовительные работы, связанные с грунтовым покрытием, в этом случае просто необходимы.

Первый этаж в частном доме

Пирог пола на первом этаже

Рассмотрим следующий пример конструкции для первого этажа в деревянном доме. В ней не используются лаги, а монтаж обшивки происходит непосредственно на балки перекрытия. Это позволяет сэкономить высоту потолка, делает схему проще и дешевле.

Пирог пола первого этажа в деревянном доме показан на фото.

Такая схема подойдет для первого этажа над теплым цоколем, и для перекрытий между 1 и 2 этажом.

  • В самом низу идут черепные бруски из досок 100*25 мм. Их прикручивают к балкам с нижней стороны. Они нужны для устройства чернового пола под укладку утеплителя.
  • Затем идут несущие балки 200*50 мм.
  • Черновой пол из досок 100*25 мм укладывается на черепные бруски.
  • На черновой пол укладывается ветрозащитная пленка (пароизоляционная мембрана).
  • Затем между лаг укладывается утеплитель. В конкретном примере используется 2 слоя минеральной ваты Rockwool Лайт Баттс уложенные в разбежку, общая толщина слоя 20 см.
  • Сверху утеплитель укрывается пароизоляцией.
  • Потом делается обшивка лаг. В данном случае используется фанера ФСФ толщиной 21 мм. Она укладывается со смещением стыков.
  • Дополнительно рекомендуется в эту схему добавить рейки контробрешетки для создания зазора под фанерой.

Схемы устройства пола по грунту в частном домостроении

Перед тем, как начать строительные работы, необходимо просчитать возможные тепловые потери, позаботиться о защите от проникновения грунтовой воды, обеспечить необходимую звукоизоляцию, защитить помещение от парообразования, позаботиться о микроклимате в жилом здании.

Устройство полов по грунту в частных домостроениях выполняется несколькими схемами:

  • с опорой на грунт, промежуточный слой схемы предусматривает наложение прямо на землю или на прямоугольный строительный брус;
  • с опорой на стены, когда под стяжкой остается вентилируемое пространство.

Обе схемы популярны среди владельцев частных домов, отличаются простотой конструкции. Их применяют не только при строительстве жилых зданий, но и при обустройстве бань, гаражей, подсобных помещений.

С опорой на грунт

Устройство пола по грунту делают двумя способами.  Один из них предусматривает заливку смеси из цемента и песка по всей площади строящегося дома. Такое основание будет служить не только для полового покрытия, но и как фундамент для возведения стен.

Вторым способом заливку цементно-песчаной смеси проводят во внутреннее пространство стен здания. В этом случае стяжка по грунту не связывается со стенами здания. Весь бетонный монолит покоится только на подсыпке с грунтом.

Данное обустройство полов должно обладать хорошим сбережением тепла, защитой от попадания внутрь дома влажности и газов природного происхождения, шумоизоляцией, гасящей распространение звуков в смежные комнаты, внутри заливки не должен скапливаться конденсат влаги.

Цементно-песчаная смесь также может заливаться в пространство между установленными строительными брусьями внутри здания. Как сделать бетонную стяжку на грунт можно рассмотреть на примере чертежа, где нижним слоем выступает уплотненный грунт, затем идет смесь песка с гравием, которая бетонируется. После прокладывается гидроизоляция с утеплителем и полиэтиленовая пленка. Завершает конструкцию армированная стяжка.

С опорой на стену

При такой заливке полов по грунту основная нагрузка приходится на стены здания. Поэтому перекрытие нуждается в высокой прочности, достигающейся армированием.  Монолитное перекрытие должно выдерживать высокие нагрузки, ведь оно фактически является подвесным полом.

Деревянный пол в квартире

Самый простой и распространенный способ – установка деревянных лаг на бетонное основание в квартире.

Деревянный пол в квартире

  • Главной особенностью деревянного пола в квартире является отсутствие дополнительного чернового пола. Тут вместо него используется бетонная плита.
  • Основание пола в квартирах теплое, поэтому утеплитель тут используется редко, но требуется наличии шумоизоляции.

Пирог деревянного пола для квартиры с шумоизоляцией:

  • Бетонная плита, выровненная с помощью песка;
  • Гидроизоляция;
  • Шумоподавляющие подкладки;
  • Деревянные лаги;
  • Минеральная вата;
  • Пароизоляция;
  • Контробрешетка;
  • Обшивка из досок или фанеры;

Главные варианты монтажа

В наше время можно провести установку напольного покрытия по грунту с помощью двух на выбор вариантов технологий. При этом все эти действия выполняются разными способами исполнения. Первый метод считается самым финансово эффективным и при этом не слишком трудоемким.


Схема устройства пола по грунту

Вариант такого исполнения – это установка пола при помощи деревянных балок. По желанию можно заменить древесный материал стальными балками. Однако такой выбор не сможет не ударить по вашим финансам.

Перейдем к рассмотрению отрицательных сторон такого пола:

  1. Существует необходимость в увеличении размеров основания, ведь балки должны на что-то опираться. Если не затрагивать размеры фундамента, тогда можно создать вместо этого дополнительные опорные столбы по всей площади основы.
  2. Теряется высота комнат, происходит это за счет того, когда балки опираются на фундамент. Высота потеряется в размерах примерно на двести миллиметров. Чтобы изменить ситуацию, потребуется увеличить высоту конструкции, а значит необходимо вложить дополнительные финансовые средства.
  3. Экспертами доказано, что проложенный пол на основе деревянных балок будет не стабилен, даже не смотря на то, как качественно будет сделана вся работа.
  4. В связи с тем, что деревянные балки укладываются вблизи грунта, а там, как правило, влажность повышена, срок их эксплуатации значительно сокращается. Даже специализированные защитные средства не спасут деревянные изделия. Установка системы вентиляции воздуха не всегда спасают такого рода проблемы.

Второй способ считается самым дорогим, но не всегда дорого значит плохо. Данной метод – это заливной пол, при этом его утепляют и прокладывают слой гидроизоляции. Такой способ считается самым надежным и эффективным.

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

  • рекомендуемый защитный слой – 1,5 – 3 см;
  • общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

  • предотвращают усадку смеси при высыхании;
  • позволяют снизить толщину стяжки;
  • останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

  • при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
  • при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

  • по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
  • привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Разновидности стяжки

Их немного:

  1. Мокрая. Она делается на основе цементного раствора.
  2. Сухой теплый пол. Этот вариант стал использоваться очень часто, так как исключает появление грязи, проблем с контактами электрического варианта теплого пола. Кроме того, этот вариант позволяет положить плитку или другой отделочный материал уже на следующий день. Естественно, такую стяжку необходимо правильно обустроить.

Эти варианты имеют свои преимущества и недостатки. Однако выбирать стяжку нужно с учетом особенностей помещения, конструкции теплого пола, а также времени, отведенного на ремонт. подойдет в вашем случае, решать именно вам.

Как сделать своими руками?

Существует три основных метода создания полов по грунту, если здание возводилось на ленточном основании. У каждого из них есть свои преимущества и нюансы, однако все они отличаются хорошей несущей способностью.

Деревянный настил

Наиболее простой способ, который требует наименьших финансовых затрат. Для опоры конструкции потребуются столбики, размещаемые на поверхности грунта так, чтобы создать опорную систему для деревянных лаг.

Между столбиками необходимо засыпать керамзит, иногда можно оставить пространство пустым, но тогда потребуются отверстия для вентиляции.

Лаги обязательно выравниваются, чтобы плоскость опор оказалась абсолютно ровной, после чего производится настил чернового пола. На него укладывается пленка, обеспечивающая паро- и гидроизоляцию, и стандартная подложка.

В качестве чистового напольного покрытия может использоваться ламинат, линолеум или же монтируется пол из материала по желанию владельца.

Сухая стяжка

Этот вариант обеспечивает хороший результат в минимальные сроки. Работы, которые требуется провести:

  1. Насыпается песчано-гравийная подушка, где составляющие располагаются слоями по двадцать сантиметров толщиной, тщательно трамбуются, после чего на них укладывается полотно геотекстильного материала.
  2. Устанавливается армирующая сетка, на которую заливается бетонная смесь для черновой стяжки.
  3. Следующим слоем укладывается гидроизоляционная пленка – полотна находят друг на друга на десять-пятнадцать сантиметров, стыки прорабатываются строительным скотчем, края выводятся на стену на высоту в двадцать сантиметров.
  4. Устанавливаются штукатурные профили или иные конструкции, которые будут маяками, позволяющими сформировать ровную поверхность.
  5. Засыпается керамзит, выравнивается согласно ранее установленным маякам.
  6. Монтируется черновой пол. Для него используют гипсокартон или фанерные листы. Наиболее подходящим эксперты считают шпунтованный гипсокартон, который надежно соединяется в единое полотно благодаря специальному профилю.

Бетонная стяжка

Данный метод оказывается более трудоемким, чем остальные. Применять его рекомендуется, если температура воздуха не опускается ниже пяти градусов, на поверхность не будет светить солнце, а площадка подготовлена к проведению работ.

Алгоритм устройства стяжки таков:

  1. Высыпается около десяти-двадцати сантиметров песка для создания подушки. Слой может быть больше, но не превышать 60 см. Проводится утрамбовка для максимальной плотности, например, как на нахоженной дороге.
  2. На получившейся подушке формируется слой гравия или щебня, толщина которого аналогична песчаному. Проводится утрамбовка.
  3. Укладывается внахлест геотекстильное полотно, напуск по пятнадцать сантиметров. Такой же делают на стены фундамента.
  4. По периметру монтируется демпфирующий слой.
  5. Проводится армирование специальной сеткой из стекловолокна или металлической арматуры, после чего заливается бетонный состав. Теперь понадобится выдержать время до полного затвердевания смеси.
  6. Укладывается гидроизоляция. Подойдет как рубероид в сочетании с мастикой из битума, либо современные пропитки.
  7. Прокладывается слой утеплителя. Специалисты рекомендуют пеноплекс, так как он плотный и прекрасно справляется с нагрузками.
  8. Размещается паро-гидроизоляционная пленка с напуском на стены. Нахлест до пятнадцати сантиметров, на стены – до двадцати. Все стыки прорабатываются строительным скотчем.
  9. Устанавливается армирующая сетка для чистовой заливки. Бетонный слой не превышает десяти сантиметров.

Если владелец здания запланировал устройство теплого пола, то трубопроводы и прочие необходимые коммуникации укладываются до заливки бетоном. Необходимо удостовериться, что все соединения выдерживают нагрузку и выполнены с требуемым запасом прочности.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Технология строительства

Существует два способа устройства полов по грунту:

По бетонной подготовке; Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
