Самодельный бур из диска циркулярной пилы — пошаговая инструкция изготовления ямобура для бурения столбов

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

• Болт и гайка M20
• 2 диска диаметром 100 и 150 мм
• Наконечник и сверло диаметром 20 мм
• Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

Ножи

Самая важная часть в буре — это ножи. От их конструкции будет зависеть, с какими трудозатратами можно проделывать отверстия в земле. Материал, из которого они будут изготавливаться, должен быть твердым и упругим.

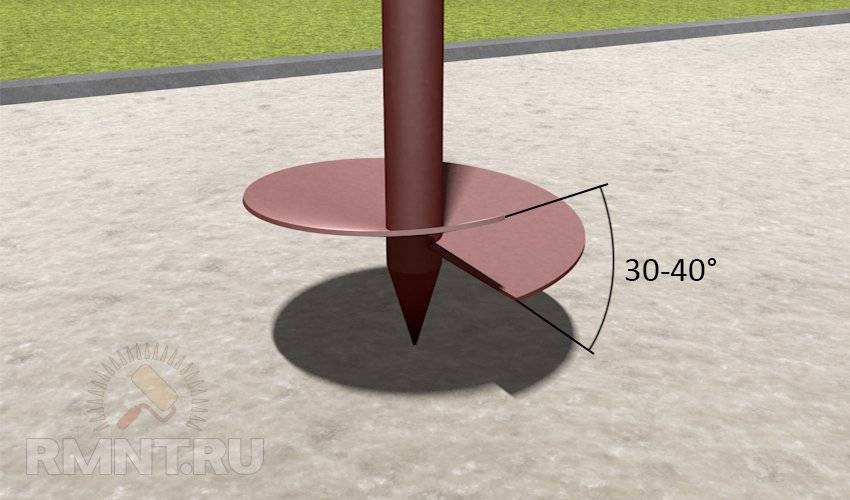

Вариант 1. Из листового металла

Самый простой нож для бура можно изготовить из листа железа. Для этого на бумаге нужно начертить круг по размеру диска для ножа. Вырезать его ножницами. Полученный шаблон прикладывается к металлической пластине и обводится маркером.

Теперь необходимо вырезать обведенный круг из металла. Можно это сделать с помощью болгарки и затем обработать края. Не забудьте в центральной части сделать отверстие под штангу.

Итак, заготовка под нож вырезана. На следующем шаге на подготовленной заготовке необходимо наметить сектор и вырезать его. Заточите режущую поверхность и отогните ее вниз (примерно на 30–40°).

Осталось приварить изготовленный нож к штанге. От нижнего края изделия нужно отступить примерно 10 см.

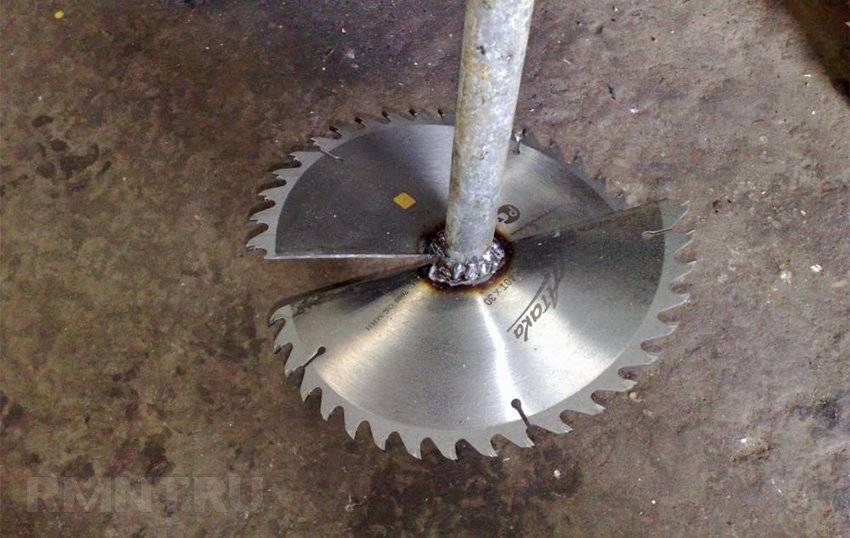

Вариант 2. Из диска циркуляционной пилы

Более усовершенствованную модель можно изготовить из старого диска циркулярной пилы. Для этого его необходимо распилить пополам и половинки приварить к штанге под углом 30–40° относительно друг друга

Обратите внимание, что зубцы должны располагаться по ходу вращения бура. Такой усовершенствованный агрегат позволит даже перерезать корни небольшого диаметра.

А вы знаете, что бур можно усовершенствовать? Для этого нужно взять диск небольшого диаметра, тоже разрезать его пополам. Заточить края и приварить их параллельно лезвиям ножа ниже на штанге. Это приспособление называется подрыхлитель и позволяет крошить плотный грунт. Можно изготовить еще один подрыхлитель меньшего диаметра и установить его еще ниже.

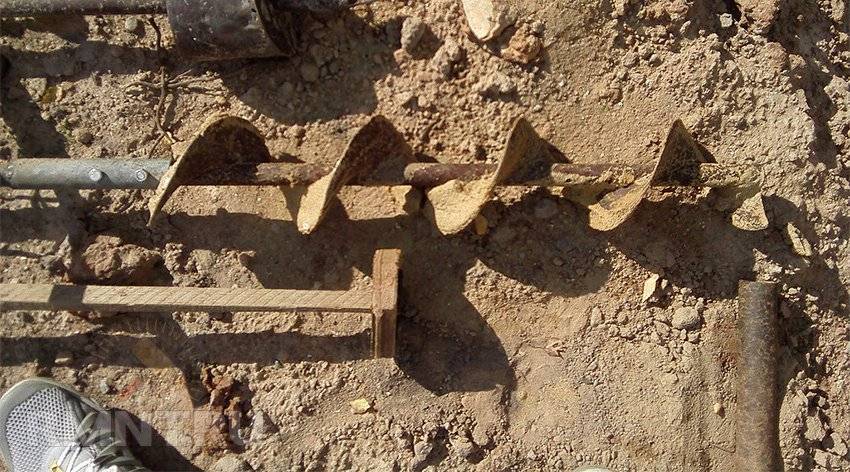

Вариант 3. Спиральный бур

Изготовить спиральный бур своими силами сложнее. Однако можно на пунктах приема металла поискать подходящие для этой цели предметы. Например, может подойти рыбацкий бур или шнек от сельхозтехники подходящего диаметра. Необходимо только отрезать его необходимой длины, заточить края и приварить к штанге. Спиральный бур можно использовать при забивке скважины для воды.

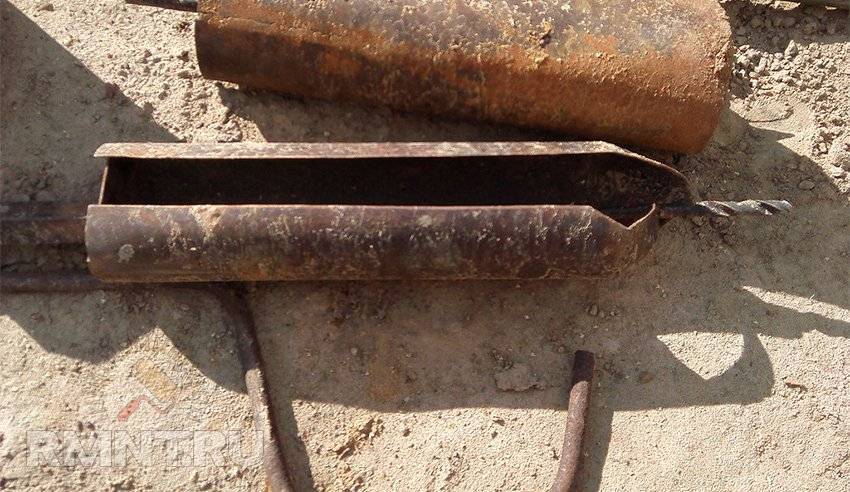

Вариант 4. Ложковый бур

Ложковый бур предназначен в первую очередь для бурения скважин под воду с одновременной установкой обсадной трубы. Для его изготовления нужно взять отрезок трубы (примерной 70–100 см) и по его длине сделать прорезь. В нижней части можно вварить старое сверло. Особенностями бура-ложки является то, что его крепление верхней части к штанге смещено относительно оси примерно на 10–15 мм. При этом вваренное сверло и штанга соосны. Таким образом, при бурении диаметр скважины будет больше диаметра самого бура.

Осталось по ходу вращения заточить режущую кромку. Срезаемый грунт будет оставаться внутри полости цилиндра и бур периодически необходимо освобождать от породы.

С помощью ручных буров можно сверлить отверстия в рыхлых породах, но в каменистой местности данный инструмент не пригоден. Из всех перечисленных вариантов с мелкими камнями может справиться спиральный бур.

Итак, рассмотрены четыре различных варианта изделий, которые можно изготовить самостоятельно. Первые два больше подойдут для выкапывания ямок под столбики и саженцы, последние два больше «специализированы» для бурения скважин под воду. Какой вариант больше подойдет вам — выбирайте сами.

рмнт.ру

Клумба с многолетниками – разновидности

Отчасти оригинальности ландшафтного дизайна способствует умение сочетать цветы в одной месте. Поэтому клумба непрерывного цветения бывает разной:

• Модульный цветник – между растениями проложена грань в виде плитки и прочих архитектурных изделий;
• Миксбордер – контрастная композиция, располагаемая преимущественно вдоль тропинок и под окнами;
• Солитер – сбор растений, которые дружат друг с другом благодаря одному конкретному признаку – палитра, форма листвы или высота;
• Рабатка – продолговатое насаждение цветков, которые вместе образуют орнамент или определенный узор;
• Бордюр – небольшая полоса с низкорослыми растениями;
• Рокарий – клумба с цветками, дополненная камнями;
• Альпинарий – высокая каменная клумба с цветами.

Предлагаем ознакомиться Варенье из помидоров рецепт с фото, как приготовить на

Что касается размеров клумбы, то к этому параметру каждый цветовод предъявляет свои требования.

Особое значение имеет дом. При расположении сооружения в центре двора рекомендуется устраивать клумбы перед окнами, поскольку фона для цветов оказывается предостаточно. В остальных случаях пестрыми растениями лучше украшать дорожки, ограждения, пруд.

Очень многое зависит от формы цветника. Ровные линии подходят ухоженному газону, в то время как круглая клумба на даче требует подчеркнутости посредством невысоких ограждений.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

• Молоток и болгарка
• Сварочная техника
• Слесарный набор
• Электродрель со сверлами по металлу
• Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Читать также: Рассчитать балку на прогиб онлайн

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

• Найти точное место с водой.
• Сразу определить место для отработки.
• Обговорить стоимость работ.
• Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.

Механическое ручное оборудование для столбов, применение, качество работы

Среди множества моделей хочется выделить один из универсальных буровых устройств, землебур. Оборудование предназначено для широкого диапазона задач. Используется, как в профессиональной сфере, так и для индивидуального строительства.

При помощи оборудование можно выполнить следующие виды работ:

1. Возведение ограждений.
2. Подготовительные работы для фундаментных опор.
3. Для строительства дренажных колодцев.
4. Посадки деревьев и растений.

Это разборное оборудование, легкое, прочное и удобное для транспортировки. Для работы с землерубом, не понадобится специальной физической подготовки, со всеми видами работ можно справиться самостоятельно, без посторонней помощи.

Виды конструкций для столбов

Оборудование предусматривает несколько разновидностей, которые различаются по функциональным особенностям и параметрам.

Модель бура с мотором

Выделяем три группы:

1. «Ямобуры» бытовые без мотора, работа производится при помощи оператора.
2. Оборудования, которые работают на бензине или моторе.
3. Навесные конструкции работают только при помощи специальной техники.

Ручные ямобуры без мотора

Компактность модели удобна в эксплуатации и транспортировке. Благодаря оборудованию можно очень просто установить легкий деревянный забор или просто выкопать яму под скважину.

Конструкция выглядит следующим образом:

• Простая рукоятка буквой «Т».
• Стержень со встроенным ножом.

Ручные модели делаются разных размеров, также встречаются разборные, что очень важно при перевозке. Отверстия делаются диаметром до 300 мм и глубиной до 2 м

Механизированные модели

Это несложное оборудование с электроприводом на моторе. Встречаются и модели на бензине. Инструмент позволяет сделать достаточно глубокие отверстия до 3 м.

Буровые или навесные установки

Данная модель предназначена для бурения скважины большого диаметра. Как раз пойдет для установки электрических столбов и серьезных ограждений, к примеру, аэропортов или промышленных предприятий.

Поэтапное описание изготовления инструмента

• На отрезке листового металла рисуют окружность и отмечают ее центр – это
  будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
• На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
• Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
• Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
• Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

• Гайка и болт М20;
• Диски диаметром 100−150 мм — 2 штуки;
• Сверло с наконечником (20 мм в диаметре);
• Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Из инструментов при создании изделия понадобится:

• болгарка;
• молоток;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место

Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися

Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Изготовление бура

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

1. Прямые дробильные лопасти между пикой и режущей кромкой.
2. Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
3. Силовые ребра между углами лопастей и/или осевой штангой.
4. Короб-землеприемник, чтобы выбирать больше грунта за один заход.
5. Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
6. Съемные лезвия для быстрой замены в процессе выполнения работ.
7. И множество других, количество которых ограничивается только личной изобретательностью.

Плюсы и минусы самоделки в сравнении с заводским ямобуром

Самодельное изготовление ямобура дает владельцу следующие преимущества:

• дешевизна. По сути, необходимо приобрести только пильный диск для циркулярки (а можно обойтись б/у диском) и использовать инструмент, который есть в арсенале практически любого мастерового мужчины;
• возможность быстрого самостоятельного ремонта. В случае искривления или затупления диска – его можно выправить, подточить или просто заменить, срезав старый и наварив новый. То же самое обстоит и с приводами, которые являются отдельным и съемным конструктивным элементом.

В целом изделие прекрасно подходит для производства небольших заглублений, но имеет и некоторые недостатки:

• небольшая производительность. Присоединение приводов в виде болгарки или перфоратора не позволяет эффективно пробуривать мерзлую почву и поднимать большие объемы грунта. Бензопилы значительно мощнее, но следует учитывать одно обстоятельство – чем длиннее шток, тем слабее привод сможет преодолевать сопротивление в грунте.
• заводские модели с автоматическим приводом более удобны. На них смонтированы дополнительные рукояти. Их также можно смонтировать на самодельном изделии, но конструкция перфоратора или болгарки не всегда позволяет это мероприятие.

Мы подробно разобрались в вопросе самостоятельного изготовления ямобура с ручным и автоматическим приводом. Следует отметить, что самостоятельное изготовление всегда позволяет сэкономить, а соблюдение наших рекомендаций дает возможность изготовить качественное и надежное изделие.

Изготовление бура-ложки

Такой инструмент подходит для работы на устойчивом к осыпанию грунте. Ручной бур состоит из штанги с ручкой и ложки цилиндрической формы, с продольной прорезью в боку.

Длина средства малой механизации – 70 см. Диаметр устройства зависит от размеров предполагаемого углубления в земле. Почва, извлекаемая из скважины, попадает в цилиндр через прорезь и задерживается там за счет прилипания и трамбовки. Если грунт плотный, можно делать довольно широкое входное отверстие. Чем сыпучее земля, тем уже будет прорезь.

Сделать такой бур своими руками можно тремя способами:

• на основе металлической трубы;
• из старого баллона;
• путем сворачивания и сварки стального листа.

Способ с листовой сталью более трудоемкий – он потребует искусных сварочных работ при создании штанги и закреплении наконечника. На одном конце готового цилиндра болгаркой делают пропилы, затем металл отгибают и затачивают кромки. Иногда вместо этого приваривают режущие лопасти. Затем в нижней части цилиндра делают прорезь.

Ложку приваривают к штанге под прямым углом. Для легкого входа в почву, к несущему стержню можно присоединить наконечник из сверла по металлу.

Помимо технологии изготовления бура любого вида, нужно знать правила ухода за таким инструментом. После завершения земляных работ обязательно очищайте ножи от налипшей земли. Хранят подобные устройства в сухих помещениях.

Видео: Как работать ручным буром

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

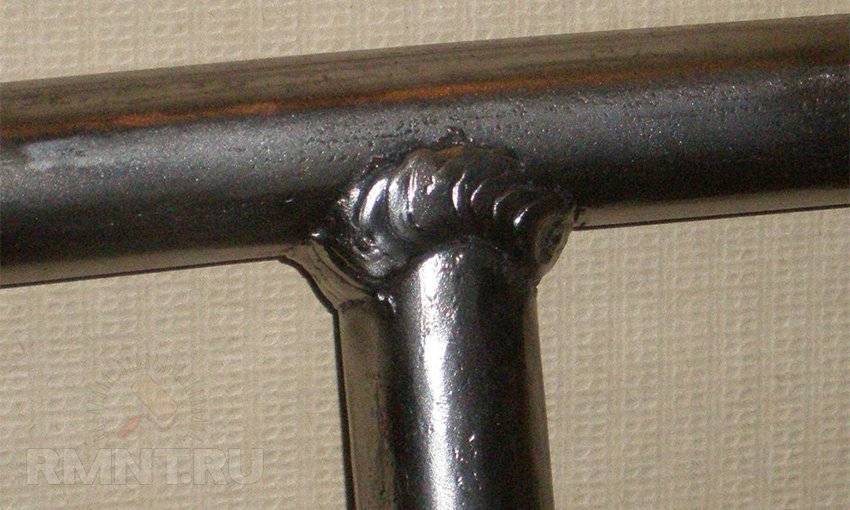

Ручка и ее особенности

Для изготовления ручки потребуется отрезок трубы длиной примерно 40 см. Диаметр подберите такой, чтобы при обхвате рукой вам было удобно ее держать.

Перед креплением ручки сожмите верхний край штанги в тисках, чтобы придать ей овальную форму. Приварите ручку перпендикулярно штанге.

Самая важная часть в буре — это ножи. От их конструкции будет зависеть, с какими трудозатратами можно проделывать отверстия в земле. Материал, из которого они будут изготавливаться, должен быть твердым и упругим.

Вариант 1. Из листового металла

Самый простой нож для бура можно изготовить из листа железа. Для этого на бумаге нужно начертить круг по размеру диска для ножа. Вырезать его ножницами. Полученный шаблон прикладывается к металлической пластине и обводится маркером.

Теперь необходимо вырезать обведенный круг из металла. Можно это сделать с помощью болгарки и затем обработать края. Не забудьте в центральной части сделать отверстие под штангу.

Итак, заготовка под нож вырезана. На следующем шаге на подготовленной заготовке необходимо наметить сектор и вырезать его. Заточите режущую поверхность и отогните ее вниз (примерно на 30–40°) .

Осталось приварить изготовленный нож к штанге. От нижнего края изделия нужно отступить примерно 10 см.

Вариант 2. Из диска циркуляционной пилы

Более усовершенствованную модель можно изготовить из старого диска циркулярной пилы. Для этого его необходимо распилить пополам и половинки приварить к штанге под углом 30–40° относительно друг друга

Обратите внимание, что зубцы должны располагаться по ходу вращения бура. Такой усовершенствованный агрегат позволит даже перерезать корни небольшого диаметра

А вы знаете, что бур можно усовершенствовать? Для этого нужно взять диск небольшого диаметра, тоже разрезать его пополам. Заточить края и приварить их параллельно лезвиям ножа ниже на штанге. Это приспособление называется подрыхлитель и позволяет крошить плотный грунт. Можно изготовить еще один подрыхлитель меньшего диаметра и установить его еще ниже.

Вариант 3. Спиральный бур

Изготовить спиральный бур своими силами сложнее. Однако можно на пунктах приема металла поискать подходящие для этой цели предметы. Например, может подойти рыбацкий бур или шнек от сельхозтехники подходящего диаметра. Необходимо только отрезать его необходимой длины, заточить края и приварить к штанге. Спиральный бур можно использовать при забивке скважины для воды.

Вариант 4. Ложковый бур

Ложковый бур предназначен в первую очередь для бурения скважин под воду с одновременной установкой обсадной трубы. Для его изготовления нужно взять отрезок трубы (примерной 70–100 см) и по его длине сделать прорезь. В нижней части можно вварить старое сверло. Особенностями бура-ложки является то, что его крепление верхней части к штанге смещено относительно оси примерно на 10–15 мм. При этом вваренное сверло и штанга соосны. Таким образом, при бурении диаметр скважины будет больше диаметра самого бура.

Осталось по ходу вращения заточить режущую кромку. Срезаемый грунт будет оставаться внутри полости цилиндра и бур периодически необходимо освобождать от породы.

С помощью ручных буров можно сверлить отверстия в рыхлых породах, но в каменистой местности данный инструмент не пригоден. Из всех перечисленных вариантов с мелкими камнями может справиться спиральный бур.

Итак, рассмотрены четыре различных варианта изделий, которые можно изготовить самостоятельно. Первые два больше подойдут для выкапывания ямок под столбики и саженцы, последние два больше «специализированы» для бурения скважин под воду. Какой вариант больше подойдет вам — выбирайте сами.

Трудно сказать, что является побудительным мотивом для деятельности самодельщиков, но одно можно утверждать точно: самоделки появляются регулярно и интерес к ним не угасает. Одной из них является самодельный бур для садовых и приусадебных нужд. В хозяйстве такой инструмент незаменим. С его помощью легко установить забор, заложить основание фундамента, выкопать лунку для молодого дерева.

Садовый бур применяется для бурения почвы. Поставить забор, подкормить садовые растения, полить посадки в саду — на помощь всегда придет садовый бур.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

• трубка из нержавейки длиной 55 см и Ø 4 см;
• металлический стержень Ø 15 мм;
• отрезок металлического стержня прямоугольной формы;
• два качественных подшипника и втулка;
• гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;

• внутренний стержень для трубки (можно взять тросик спидометра).

  Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

• набор свёрл по металлу;
• электро или газосварка;
• ножовка;
• стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

   Для изготовления внутренней оси используется металлический стержень

2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

   Подшипники позволят центральной детали свободно вращаться

3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

   Подшипники должны устанавливаться только высокого качества

4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.

5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

   Качество защиты влияет на долговечность работы вибратора

6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

   Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля

7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».

9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

   Шланг должен быть плотно защищён хомутом

10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор
