Как сделать сенокосилку на мотоблок

Чертежи компоновки и расположения основных узлов и деталей сегмента косилки

На чертежи сегментной косилки для мотоблока Устройство и общее расположение основных компонентов и деталей газонокосилки на основе режущих сегментов (ножей) показаны: 1- металлическая защита (частично показана); 2- зажимная скоба режущих сегментов; 3- задняя часть верхнего ножа косилки; 4-х сегментный сегмент нижнего ножа; 5- сегмент верхней лопасти косилки; 6. Рычаг привода; 7- кронштейн для крепления сегментной косилки к приводу; 8- планка сегментной косилки для мотоблока; 9. Вести сегментную косилку; 10. Два опорных бегунка (с помощью которых можно регулировать высоту скашивания травы); 11. Двигатель самодельного мотоблока; 12. Воздушный фильтр двигателя блока цилиндров; 13. Фиксаторы подвески контрольных кабелей; 14- бензобак; 15. Кронштейн для крепления топливного бака; 16, 17. Ручки с ручками для управления мотоблоком; 18, 19. Трос управления рычагом и дросселем; 20, 21. Рычаг управления и трос сцепления; 22. Топливопровод; 23. Самоходный карбюраторный трактор; 24-х колесный пешеходный трактор; 25-ти приводная коробка сегментной косилки для мотоблока Принцип работы сегментной косилки основано на возвратно-поступательном движении режущих сегментов верхнего и нижнего ножей. Для этого крутящий момент от вала отбора мощности двигателя мотоблока передается через коническое зубчатое колесо на коробку привода, где он преобразуется с помощью эксцентрикового механизма в возвратно-поступательное движение рычага привода секции скашивания. Устройство косилки для сегмента для мотоблока представляет собой штангу, на которой установлены нижние ножи снизу, а верхние ножи сверху с закрепленными на них режущими сегментами. Ножи сегментной косилки устанавливаются в пазы прижимных рычагов: снизу без регулировки, а сверху должна обеспечивать возможность зажим регулировка зазора между верхним и нижним режущим сегментом косилки для мотоблока (на основе использования металлических прокладок). Чтобы обеспечить качественную, не разжеванную траву косичку, зазор между ножами должен составлять 0,5 мм, а ножи. Хорошо заточены.

READ Регулировка Холостого Хода Бензопилы

Особенности роторной модели

Роторные косилки имеют простую конструкцию, что облегчает их обслуживание и ремонт. Рабочими органами являются диски, на которых вмонтированы ножи. Они закреплены на дисках при помощи подвижных шарниров. Дисков может быть от одного до нескольких. Чем больше рабочих дисков, тем шире будет площадь обрабатываемой поверхности.

Ножи для косилок

Цена на запасные части и комплектующие невысокая. На наши модели роторных косилок запасные части можно купить в любом специализированном магазине. Импортные модели не старше 10 лет обслуживаются не хуже. Косилки старше 10 лет импортного производства могут не иметь запасных деталей, так как некоторые модели уже не выпускают.

Владелец роторной косилки без труда облагородит лужайку перед домом и запасет траву на зиму для скота. Удобна небольшая модель для мотоблока во время очистки площадей вокруг плодовых деревьев и грядок.

Производят роторные косилки у нас, а так же за рубежом. Среди самых крупных и популярных моделей выделяются косилки для мотоблоков «Нева», «Заря», «Крот», «Фаворит». Модели отличаются количеством рабочих органов и регулировкой высоты среза травы. Для уборки травы на корм животным можно использовать модели с высотой до 20 см, на придомовой территории хорошо показали себя сенокосилки с высотой среза в 5 см.

Агрегатируется с мотоблокоми «Фаворит», «Крот», «Нева» роторная косилка несколькими способами:

Спереди — навесная;
Сзади — прицепная.

Отзывы лучше о навесных моделях к мотоблокам «Нева» и «Каскад», «Крот», «Фаворит». Их мощность выше и работать с мотоблоком проще, так как просматривается вся обрабатываемая площадь.

По способу покоса травы косилки роторные разделяют на виды:

Для скоса травы и укладки в ровный ряд. Подходит для покоса травы на сено.
Мульчирование травы. Измельченная трава быстро перегнивает, подходит для обработки лужаек.

Утяжеленная модель косилки «Заря»

Подбирая модель для своего мотоблока «Нева», «Салют», «Зоря», «Фаворит», «Крот» рекомендуется учитывать следующие факторы:

Особенности ландшафта.
Цель приобретения (для покоса травы на сено скоту или для выравнивания лужайки перед домом).
Вес косилки (важно при транспортировке, так как большую модель перевозить сложно).
Производительность (для небольшой лужайки достаточно самой миниатюрной косилки с небольшой мощностью).
Вид скоса травы (для заготовки сена на корм скоту не подойдут модели, которые мульчируют траву).

Техническое обслуживание

По стандарту состояние работы оборудование проверяется через каждые 5 часов работы. Если интенсивность выше, то проверять также требуется чаще. Сроки обслуживания при различных вариантах:

при обкатке мотоблока косилка устанавливается и проверяется на исправную работу;
при длительном простое оборудования;
при замене любых деталей (чаще всего проблемными зонами являются диски с ножами и ремни, реже редукторная система);
ежегодная проверка и полное ТО.

Если происходила смена в мотоблоке важных элементов, то придется присоединять косилку и смотреть на исправность весь процесс с работой. В таком случае необходимо не использовать интенсивную эксплуатацию или длительную работу.

При обычном техническом осмотре проверяется затяжка крепления, рама на отсутствие трещин и сколов, состояние и натяжка всех типов ремней, а также заточка ножей и свободность их вращения.

Не забываем о техническом обслуживании данной косилки

Через каждые 50 часов обычной работы проверяется масло и производится его замена. Если эксплуатация производится в тяжелых или сложных условиях, то проверять масло желательно через каждые 25-30 часов.

Часто в качестве смазки используется Литол-24. Редуктор роторного типа имеет необходимость в 100 кубических сантиметрах, а верхний и нижний редукторы на углах по 50 на каждого.

Смазка в угловых редукторах меняется с полным снятием их в совокупности с приводной системой от ведомого шкива. После заливки они устанавливаются обратно. Роторный редуктор имеет необходимость в отворачивании корончатой гайки. После этого потребуется снять закрытие и ротор. Далее отворачивается четверка болтов, и снимаются шайбы пружинного типа. Только после проведенной процедуры снимается крышка редуктора, и заливается масло. После заливки производится обратная сборка.

Это интересно: косилка для мотоблока Салют 5.

Основными поломками считается износ ремней. Это происходит из-за неправильного натяжения. При отсутствии требуемого опыта лучшим вариантом считается обращение к специалисту или в сервисный центр.

Для Фаворита используется роторный вариант косилки из серии КР. Наиболее продвинутым вариантом считается КР 3, который обладает всеми качествами, позволяющими выполнять любой объем работы при правильном обслуживании. Требуется помнить, что технический осмотр и замена масла должны производиться регулярно, так как это позволит не беспокоиться о неполадках. После любого ремонта на оборудовании снова должны быть установлены все настройки, которые соответствуют характеристикам, указанным в инструкции.

Роторная косилка

Роторная косилка для мотоблока Нева предназначена для скашивания травы, кустарников, которые имеют стебель диаметром до 1 см. Скошенная трава располагается на поверхности равномерными рядами, это упрощает ее сбор и сушку. Из-за небольших размеров и компактности оборудование легко транспортируется.

Мотоблоки и агрегатируются с навесными роторными косилками спереди, от привода агрегатов через клиновой ремень.

Роторная косилка выпускается в двух вариантах:

с 1 диском;
с 2 дисками.

К мотоблокам Нева подходят оба варианта.

Роторное навесное оборудование широко распространено у фермеров, т.к. справляется с большим объемом работ и отлично переносит сложные неровности на поверхности.

Однодисковая роторная косилка

Роторная косилка с 1 диском представлена моделью КР-05, специально выпущенной заводом «Красный Октябрь» (Санкт-Петербург) для мотоблока Нева.

Конструкция модели компактна, проста, состоит из 1 большого диска, позволяющего маневрировать и скашивать траву, кустарники в сложных местах.

Косилка роторная КР-05 имеет следующие технические характеристики:

Скорость передвижения — 2-4 км/ч.
Продуктивность — 0,15 га/ч.
Ширина захвата — 560 мм.
Скорость вращения диска — 2500 об/мин.
Высота покоса — 1000 мм.
Вес машины — 30 кг.
Размеры машины — 700х700х680 мм.

Подходит косилка для мотоблока Нева (МБ-2, МБ), Кадви, Ока.

Достоинства модели КР-05:

компактность;
мобильность;
удобство при эксплуатации;
простота конструкции;
высокая безопасность;
простая установка на мотоблок;
высокая маневренность;
доступная цена.

Из отзывов пользователей видно, что оно не так эффективно, как косилка с 2 дисками, но по маневренности и работе в ограниченных пространствах лидирует.

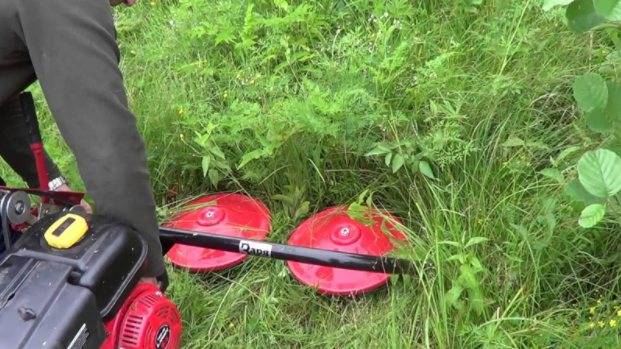

Двухдисковая роторная косилка

Для скашивания грубо-стебельной, травяной растительности, зерновых культур, мелких кустарников на больших площадях чаще применяют навесной механизм с 2 дисками. Он эффективно работает на ровной поверхности без препятствий: деревьев, ям, холмов, ограждений. На неровностях работает хуже, тяжелее эксплуатируется, но фермеры применяют его и на малых участках, обочинах дорог, склонах с небольшим боковым наклоном и крутизной.

Скошенная трава равномерно укладывается в отдельные ряды, сушится естественным образом и собирается.

Для мотоблока Нева используется роторная косилка Заря с 2 дисками, производителем которой является ОАО «Калужский двигатель».

Принцип действия косилки к мотоблоку Нева простой.

На дисках расположены 4 ножа, которые прикреплены шплинтами. При вращении дисков навстречу друг другу создается центробежная сила, выталкивающая ножи. Режущие лезвия работают до тех пор, пока работает двигатель мотоблока.

Косьба с 2 дисками значительно увеличивает площадь покоса. Для Зари она составляет 80 см и является отличным показателем.

Регулировка высоты скашивания травы осуществляется с помощью особых салазок.

Заря для мотоблока Нева имеет такие характеристики:

Размеры машины — 810х930х780 мм.
Вес — 33 кг.
Ширина обработки — 800 мм.
Эксплуатационная скорость — 2,87 км/ч.
Высота покоса — до 1000 мм.
Продуктивность — 0,2 га/ч.
Частота вращения режущего диска — 2370-2635 об/мин.
Регулируемая высота скашивания — 3-10 см.

Недостатки роторного навесного мезанизма Заря следующие:

Необходимость в тщательной проверке устройства перед запуском. Неправильное крепление ножей может привести к повышенному травматизму.
Постоянный контроль движений.
Наличие ограничений на скашиваемую траву. Она должна быть до 1 м и прямостоячей.

https://youtube.com/watch?v=ZtXWnhs-v2A

По отзывам пользователей, косилка Заря отличается качеством, надежностью, безотказной работой.

Из триммера

По сути, сам процесс изготовления газонокосилки из такого скажем так «основного компонента» ничем не отличается от выше представленных способов. Суть работы та же, да и детали используются такие же.

Единственное что для такого рода устройства необходимо использовать двигатель от триммера. Вы можете взять его старой модели, так как естественно не выгодно и не логично разбирать новый триммер.

Травокосилка из триммера

Такая газонокосилка на много эффективнее будет выполнять работу и вам в значительной степени легче и комфортнее будет с ней работать, так как она способна «захватывать» больший диапазон кошения и ко всему еще располагает наличием специального трав сборника, который вы можете либо купить, либо изготовить самолично. Для этого процесса особых навыков не нужно, а все что вам понадобиться так это кусок ткани. Если же вы не любитель процесса сборка своими руками, то просто можете приобрести ручную электрическую газонокосилку триммер, которая может похвастаться компактным размером.

Косилка-повозка

Универсальность и практичность этого инструмента состоит в том, что его можно применять летом как косилку, а зимой как снегоуборщик. Для использования в летнее время устанавливаются лезвия, а в зимнее на данную косилку ставят звёздочки. Данная конструкция идеально подойдёт как для скашивания травы жёсткого типа, так и для снега с ледяной коркой. Этот образец можно причислить к роторным, но она более трудоёмкая. Концепция этого типа включает в себя два барабана, соединённые рамой и конвейерной лентой с рёбрами. Телегу сооружают методом сварки всевозможного имеющегося металла. Колеса, что устанавливаются на каркас, подойдут от детской коляски или велосипеда. Из коляски можно позаимствовать целый каркас. Применяют толстую фанеру или металлический лист в идеале. Габариты рамы могут быть разными, но рекомендованные 80х40 см. Барабаны, транспортёрная лента, рама, кронштейны и уголки зацепов – составляющие основного рабочего механизма данной конструкции.

В качестве барабанов подойдут банки из под консервы крупного диаметра, в которых вырезается отверстия для монтировки двух деревянных кругов. В качестве альтернативы Вы можете использовать металлический тонкий пласт, чтобы вырезать 8 дисков, 4 из которых должны быть лицевыми диаметром 20см и 4 внутренними – 17см. Посредством болтов объединяются большой с маленьким. К каждому диску крепится четыре лезвия, вращение которых должно быть беспрепятственным, поэтому необходимо оставить расстояние 1мм при креплении. Механизм одновременно должен быть прочным, чтобы при стыке с камнями ножи не повылетали. Чтобы сделать балку берут уголок из стали 35х35мм, боковая часть которого срезается на 35мм таким образом, чтобы сохранились торцевые места для болтов М5. Барабаны будут соединяться конвейерной полосой, для монтирования которой производятся пазы диаметром 13мм. С этой же целью нижнюю втулку устанавливают на планку, а на верх барабанных осей укрепляются натяжные уголки. К фронтальным платформам перпендикулярной балки уголки 20 натягиваются винтами М5х65 мм.

Для изготовления конвейерной ленты идеально подойдёт полоска из резины, которую необходимо закрепить в кольцо посредством дрюлевой пластины 2мм толщиной.

Виды конструкций

Косилки к мотоблокам не отличаются разнообразием. Можно выделить 3 основных разновидности, у каждой есть свои особенности, поэтому стоит разбираться в них, подобрать вариант для себя. Кроме того, надо учитывать сложность сборки, если опыта мало, то лучше всего выбрать то, что проще всего сделать в домашних условиях.

Сегментные модели

Одно из самых простых решений. Отличаются компактными размерами, что упрощает установку, снятие с мотоблока, с работой справится один человек. Ставят ее как спереди, так и сзади. Как показала, практика, передний вариант расположения намного удобнее и безопаснее, при управлении не нужно постоянно смотреть под ноги. Особенности такие:

На раме установлены две металлические планки. На них закреплены зубцы треугольной формы, для улучшения работы на краях делаются мелкие насечки.
При включении косилки двигаться начинает только верхняя планка, нижняя закреплена неподвижно. Срезание травы осуществляется по принципу ножниц, так как ножи двигаются вправо-влево.
Небольшие размеры делают этот вариант маневренным. Им удобно работать на участках со сложным рельефом, на склонах, около зданий.
Опираться конструкция может на колесики или простейшие металлические салазки, закрепленные по краям. Они должны быть регулируемыми, чтобы подстраиваться под участок, изменять высоту скашивания.
Система хорошо справляется даже с толстыми стеблями сорняков, а также с высоким сухостоем. Она подходит для покоса травы при заготовке сена, так как не портит стебли, они аккуратно укладываются на землю. Но для работы на невысокой мягкой траве это не лучшее решение.
Система достаточно надежна, почти никогда не ломается, требует минимального обслуживания. Единственное, за чем нужно следить – острота ножей, от этого во многом зависит качество работы.

Совет!

При всей свой простоте и компактности этот вариант сложен в изготовлении. Если нет опыта в металлообработке, сборке оборудования в мастерской, проще подобрать другое решение.

За счет независимого крепления работу легко остановить, отключить оборудование в любой опасной ситуации. При использовании вибрация от косилки не передается на мотоблок, пользоваться ей комфортно и легко из-за небольшой массы.

Роторные варианты

Эту разновидность используют на разных моделях мотоблоков. Иногда ее продают в комплекте с техникой, но чаще покупать надо отдельно, цена не самая маленькая. Модели называют дисковыми, так как главные рабочие элементы имеют такую форму, размер зависит от ширины обработки. Особенности:

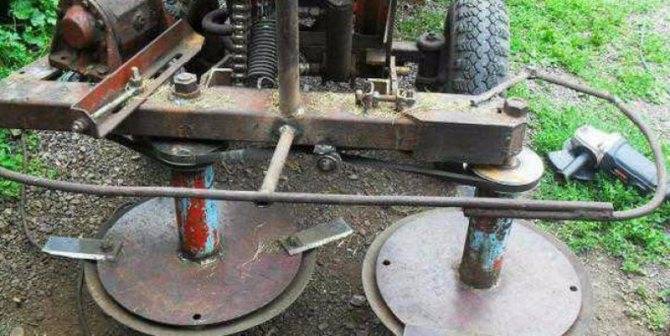

На раме закреплены два диска, в которых стоит по несколько лезвий. Их не видно, когда оборудование не работает, но при вращении они под действием центробежной силы выдвигаются.
За счет того, что диски движутся навстречу друг другу, скошенная трава, либо сорняки складываются в аккуратный покос. Этим вариантом удобно заготавливать корм для животных.
По типу крепления роторной косилки к мотоблоку различают навесные, полунавесные, прицепные. Первый вариант обычно весит немного, остальные на порядок тяжелее.
Располагаться может спереди, сзади, либо сбоку от мотоблока. Все зависит от модели техники, а также конструкции, через которую усилие передается от двигателя к косилке.
При выборе учитывать мощность мотора, площадь, которую надо обрабатывать. Чем она больше, тем шире должна быть рабочая часть.

Роторные косилки просты в обслуживании, нужно время от времени смазывать подвижные соединения, заменять ножи по мере износа

Важно предварительно осматривать участок, чтобы там не было камней или металлических предметов. Диски вращаются очень быстро, при попадании подобных элементов могут сильно повредиться

Косилки-повозки

Отличаются тем, что размещаются на колесах. При работе можно сидеть, что существенно упрощает процесс. Этот вариант называют косилка-мульчер, так как оборудование не только скашивает траву и сорняки, но и измельчает зеленую массу, чтобы потом не было необходимости убирать остатки. Особенности такие:

Присоединяется сзади. Представляет собой одноосную конструкцию с сиденьем, рабочая часть должна подниматься и опускаться, так можно передвигаться до участка без опасности повредить нож, а также другие узлы.
Корпус закрыт, чтобы измельченные остатки не разлетались вокруг. Он выполняет функцию защиты, так как если попадет камень, он вылетает с большой скоростью и может нанести травму.
Рабочий элемент – двусторонний нож, закрепленный на оси, вращающийся с большой скоростью.
Подключать проще всего через ремень, но иногда используют вал отбора мощности.

Как выбрать сегментную косилку для мотоблока

Эффективная косилка на мотоблок должна быть надежной, долговечной и хорошо фиксируемой на агрегате. В качестве привода у такого приспособления используется ременная передача

Чтобы не ошибиться с выбором, примите во внимание следующие моменты:

Ножи сегментной конструкции должны быть выполнены из закаленной стали, чтобы они долго не затуплялись и эффективно выполняли работу.
Важным параметром является ширина захвата. От нее зависит то, насколько быстро вы сможете справиться с поставленной задачей. В среднем она составляет в пределах 1-1,8 м.
Средняя высота среза у косилки для мотоблока – 40-80 мм. Подбирайте данное значение в зависимости от типа растительности на участке.
Невзирая на то, что сегментная косилка является навесным оборудованием, она имеет такой параметр, как рабочая скорость движения. Он может составлять от 5 до 10 км/ч.
Работоспособность навесного оборудования для мотоблока не превышает 1 га/ч. Часто этот параметр равен 0,25-0,35 га/ч.
Узнайте, к какому мотоблоку подходит заинтересовавшая сегментная косилка. Некоторые модели предназначаются для конкретных моделей техники.
Важным моментом является доступность комплектующих
Благодаря этому вы сможете оперативно устранять неполадки и заменять вышедшие из строя детали.
Обратите внимание на массу оборудования и его размеры в рабочем и транспортном положении

Последнее значение очень важно с точки зрения перевозки сегментной косилки с одного участка на другой
Весит конструкция в зависимости от модели от 20-35 до 100-115 кг. Тяжеловесные модели предназначаются для мини-тракторов.

Сегментная и роторная косилки

Роторные навесные косилки для мотоблоков

На неровных участках сравнительно небольшого размера применяют роторные косилки. Конструктивно они представляют диск, расположенный на высоте среза. Вращение от вала отбора мощности (ВОМ) мотоблока передается на исполнительный орган.

На диске устанавливают несколько ножей, которые под действием центробежной силы, возникающей при вращении, расходятся в разные стороны. Когда они соприкасаются со стеблями и травинками, то перерезают их.

Невысокие травы успевают несколько раз оказаться в зоне резания, поэтому измельчаются. Образуется травяная масса. Ее огородники используют для мульчирования почвы на огородах. Домашняя птица с удовольствием склевывает подобную травяную смесь.

Выпускают роторные навесные устройства в двух вариантах:

Однодисковый. на раме устанавливают один режущий диск большого размера. Он определяет ширину захвата.
Двухдисковый. смонтированы два диска, вращающиеся в разные стороны. Их устанавливают параллельно друг другу. Ширина захвата зависит от величины диаметров обоих.

Внимание! Двухдисковый аппарат не намного сложнее однодисковой версии, но при эксплуатации, скашиваемая трава укладывается в валок, который формируется между дисками. В дальнейшем проще сгребать и транспортировать скошенную массу

Преимущества роторных косилок

Простое и компактное навесное оборудование, его нетрудно перенести, смонтировать на мотоблок.
В багажнике автомобиля машинно-тракторный агрегат перевозится в разобранном виде, на предполагаемом участке его собирают и приступают к выполнению работы.
Обслуживать просто. По завершении работы легко удалить остатки скошенного материала. Выполняя регламентные работы, смазывают трущиеся узлы.
Наличие ограждений способствует безопасной эксплуатации оборудования.
При косьбе оператор легко маневрирует. Центр тяжести располагается на колесах, поэтому резкие повороты и смена направления движения не вызывают трудностей.
Роторные косилки отличаются относительно невысокой ценой. Их приобретают чаще, чтобы оснастить им энергонасыщенные агрегаты.

Мероприятия по безопасному использованию сегментных косилок

Перед началом кошения нужно проверить соединение навесного оборудования и мотоблока. Удостовериться в прочности резьбового соединения.
Проверить легкость перемещения подвижной рейки с ножами. Уточнить целостность сегментов.
Все работы нужно выполнять только при остановленном двигателе мотоблока. Вал отбора мощности может подключиться от вибрации, тогда возможны травмы у обслуживающего персонала.
Периодически (не реже 1 раза в течение двух часов) останавливать агрегат и проверять натяжение ремней. Выполнять осмотр на предмет поиска открутившихся и ослабших резьбовых соединений.
Двигаться по полю, соизмеряя скорость и мощность травостоя.
Перед покосом проверять поле на наличие камней и предметов, которые могут повредить рабочий орган косилки.

Технические характеристики

Далее кратко приведены основные технические показатели косилки роторной марки КР 05 к мотоблокам Нева:

вес – 30 кг;
габариты – 70 (высота) × 70 (ширина) × 70 см (длина);
рабочая скорость перемещения (средняя) – 2-4 км/ч;
производительность – 0,1-0,15 га/ч;
высота установки ножа – 4 см;
опасная зона вращения ротора – около 60 см.

При работе косилки с мотоблоком Нева особое внимание следует обращать на ножи, от них зависит производительность, срок службы оборудования. В данной модели режущий ротор изготовлен из качественной углеродистой стали, подвергнут закалке и заточен заводским способом

В результате получается недорогой и практичный инструмент, позволяющий срезать не только траву, но и небольшие кустарники. Конечно, со временем ножи затупятся, но они хорошо поддаются заточке в бытовых условиях. Для этого нужно разобрать косилку, сняв ее нижнюю часть, открутить ротор и заменить его на новый (или заточить, а потом поставить на место).

Виды устройств для различных ситуаций

Вот основные ситуации:

покос сенажа и силоса;
расчистка участка от зарослей сорняков;
стрижка газонов;
использование для очистки территории от ботвы картофеля и других культур.

Покос сенажа и силоса

Для такой работы лучше всего подходит сегментная косилка, ведь она не только обладает наибольшей производительностью, но отнимает меньше мощности двигателя, чем любой другой тип режущего инструмента. Если изготовить такой инструмент слишком сложно, сделайте роторную или сабельную косилку, они примерно одинаковы по производительности и потребляемой мощности.

Навесное устройство с цепным режущим инструментом используйте только в самом крайнем случае, ведь помимо очень низкой производительности, он негативно влияет на траву, замедляя ее рост, что снизит количество покосов за сезон.

Расчистка участка от зарослей сорняков

Заросшие сорняком участки нередко захламлены ветками или камнями, а земля на поверхности покрыта рытвинами и возвышенностями, что затрудняет использование любых режущих устройств, кроме цепного.

Поскольку нет задачи снизить травматическое воздействие на траву, то автоматически устраняется главный недостаток аппаратов этого типа. А невысокая производительность компенсируется минимальным обслуживанием такой косилки, ведь цепь не требует правки или заточки.

Стрижка газонов

Если вам необходимо с помощью трактора подстричь газон или любую другую озелененную территорию с ровной поверхностью грунта, то лучше всего с этим справятся сабельный и сегментный режущий инструменты.

Однако сабельная косилка гораздо проще в изготовлении и обслуживании, кроме того, она не только стрижет, но и поднимает примятую траву.

Единственными условиями, от которых зависит эффективность стрижки сабельной косилки, являются:

острозаточенный нож с крылом аэродинамической формы (более подробно о таких ножах вы можете прочитать тут);
закрывающая нож крышка, которая увеличивает эффективность создания воздушного потока;
высокая скорость вращения (2700 и выше оборотов в минуту).

Поэтому придется устанавливать повышающий редуктор, ведь скорость вращения ВОМ трактора 540 или 1000 оборотов в минуту. Но даже с таким редуктором конструкция сабельной косилки гораздо проще, чем ее сегментного аналога.

Очистка территории от ботвы картофеля или других культур

Если вам нужна косилка только для такого применения, то выбирайте цепной режущий инструмент, ведь он требует минимум затрат для изготовления.

Когда оба условия соблюдены, раскрученные цепи не только срезают, но и измельчают ботву, превращая ее в хорошую мульчу.

Если же помимо очистки территории от ботвы ей придется выполнять и другие работы, то лучшим выбором будет роторная косилка, потому что она сочетает в себе:

простоту изготовления;
эффективность;
возможность работы на захламленных участках.

Роторная косилка для мотоблока – описание конструкции

Роторная косилка к мотоблоку – это вид навесного оборудования, функция которого заключается в скашивании сорняков и кустов на лугах и полях. Это приспособление успешно справляется с удалением травы на больших участках, почва которых не обрабатывается гербицидами.

Зачастую роторную косилку также называют дисковой – это связано с принципом ее работы и конструктивными особенностями. В зависимости от способа соединения с мотоблоком такая косилка может быть полунавесной, навесной или прицепной. Также навесное оборудование этого типа классифицируется по месту расположение режущих элементов по отношению к используемому мотоблоку. По этому факторы различают роторные косилки с передним, задним и боковым расположением режущих ножей.

В процессе эксплуатации на участке роторная косилка приводится в движение посредством передачи и колес мотоблока. Конструкция такого навесного оборудования крайне проста – один или несколько режущих дисков вместе с опорным колесом закреплены на раме. Как только опорное колесо начинает движение, вместе с ним начинают вращаться диски, осуществляющие скашивание растительности.

Области применение роторной косилки довольно обширны– она может применяться на пастбища, лугах и крупных огородах. При этом, чем больше дисков входит в конструкцию оборудования – тем большей может быть обрабатываемая площадь.

Особенности конструкции

Если вы владелец загородного дома или дачного участка, то вам непременно приходится бороться с травой, сорняками и ненужными кустарниками.

Газонную траву довольно просто убрать обычной садовойгазонокосилкой , а вот справиться с большими сорняками, порослью и кустами такая техника, к сожалению, не сможет.Важно! Не используйте колесные бензотриммеры для борьбы с крупными сорняками– они предназначены исключительно для скоса травы. В противном случае аппарат быстро выйдет из строя

В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы. Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли.

Сегментные

Сегментная косилка для мотоблока представляет собой раму, установленную на колесной базе и снабженную режущим элементом из множества ножей, совершающих во время работы возвратно-поступательные движения. Регулировка высоты скоса осуществляется с помощью боковых салазок.

Сегментные косилки не только производительнее, но и безопаснее роторных аналогов благодаря защитному кожуху, расположенному над рабочей частью. Мотоблок, оснащенный такой косилкой, равномерно скашивает траву вне зависимости от рельефа и плотности зарослей.

Под конкретные спецификации мотоблоков разработаны сегментные косилки с функцией аккуратной укладки травы рядами для удобства последующей уборки.

Ниже приведены технические характеристики косилок сегментного типа КН 1,1 для мотоблоков «Нева». На сегодняшний день они выпускаются только в России. Весят такие косилки около 45 килограммов, скашивают траву полосами шириной в 110 сантиметров, высота скоса – от 40 миллиметров. За час эксплуатации удается обработать площадь около 0,35 гектара со средней скоростью продвижения в 5 км/ч. Стоимость – от 11 тысяч рублей.

Сегодня в открытом доступе есть немало инструкций, описывающих процесс изготовления косилки для мотоблока своими руками. Как правило, главным мотивом для самостоятельного изготовления косилки является желание сэкономить. Подобное стремление нормально, но целесообразно лишь при наличии необходимых материалов и сварочного оборудования.

Если вам понадобится купить или арендовать что-либо из этого, смысл мастерить косилку своими руками теряется. И потратить 10-15 тысяч на надежное устройство, созданное для работы практически в любых условиях, кажется уже не таким опрометчивым решением. Следует учесть и тот факт, что самодельное устройство в несколько раз опаснее агрегата заводского изготовления – даже по той простой причине, что для его сборки обычно используются старые детали от сельхозтехники.

(Visited 15 755 times, 3 visits today)

Как сделать сенокосилку на мотоблок

Чертежи компоновки и расположения основных узлов и деталей сегмента косилки

Особенности роторной модели

Техническое обслуживание
