Как сделать трицикл из бензопилы урал

Особенности конструкции

Если вы не знаете, как собрать трицикл из Урала – строго следуйте чертежам. Обычно, верхняя балка используется для фиксации задних амортизаторов. Приваренные к ней стаканы позволят добиться хорошего уровня комфорта. Амортизаторы, похожие на автомобильные, будут надежно реагировать на изменение дорожного покрытия. Просто приварить квадратную или круглую трубу в торец – будет недостаточно. Необходимо использовать усилительные косынки из черного металла, хорошо их обваривая. Трайк из Урала своими руками может использоваться не только в качестве удовлетворения своей любви к хобби, но и как рабочая лошадка в хозяйстве. Если задаться целью, такой трайк может иметь грузоподъемность в несколько сотен килограмм. Понадобится установка не только двигателя, но и подготовки места для установки коробки передач. С ней, забегая наперед, будет больше всего проблем, поскольку готовой конструкции снять неоткуда, а изготовить саму коробку, корпус – очень сложно.

Важно также помнить, что трицикл из Урала своими руками имеет смещенный центр тяжести назад. Это происходит из-за установки силового агрегата

Частая проблема – при высоких оборотах и резком отпускании сцепления, мотоцикл может стать на дыбы. Поэтому, если есть возможность в смещении баланса на переднее колесо – лучше ею воспользоваться.

Установленный на раму двигатель практически не требует доработки. Главное — подготовить мотор от ЗАЗ-968, чтобы он работал безупречно. Выхлопную систему придется также изготавливать на заказ. Во-первых, все байкеры просто в восторге от хромированных больших и ярких деталей, во-вторых, звук работы двигателя вам может не понравиться. Трицикл из Урала может иметь масляный радиатор или водяное охлаждение.

Рычаг переключения передач обычно располагают слева, чтобы водитель мог правой рукой управлять газом. Изготовление шарнирной передачи для переключения передач – творческая задача. В целом, наиболее рационально будет заказать этот механизм на предприятии или заводе, заплатить определенную сумму, и не тратить огромное количество времени. С первого раза все равно не получится, а доработка — дело сложное. Перед тем, как сделать трицикл из Урала, стоит продумать все размеры будущего агрегата. Например, вынос передней вилки. Переделать ее не составит труда под конкретный размер, однако, от угла, который регулируется стаканом на раме, будет зависеть и длина вилки. Ее конечно можно будет подрезать по требованию, однако, нарастить – нет.

Плюсы и минусы самостоятельного изготовления

Главное преимущество собственноручного изготовления снегохода – это возможность создать надежный агрегат, который по своим характеристикам практически не будет уступать заводским аналогам производства известных брендов.

Среди других важных достоинств самостоятельной сборки выделяются:

возможность спланировать и собрать снегоход тех размеров, которые подойдут для водителя и конкретных условий эксплуатации;
использование практически любых подручных средств – отдельных деталей или целых механизмов. Главное, чтобы используемые узлы были в полностью исправном состоянии;
экономия топлива – изготовленный своими руками снегоход потребляет на порядок меньше топлива, чем фирменные аналоги. Это заметно даже в тех случаях, если для его конструирования используются мощные силовые агрегаты от профессиональных бензопил;
простота в эксплуатации и обслуживании – снегокат с мотором от бензопилы обладает простым устройством, что облегчает его обслуживание и самостоятельный ремонт.

Недостаток у собственноручного изготовления снегохода всего один – необходимость научиться пользоваться болгаркой, дрелью и сварочным аппаратом в случае, если у конструктора нет навыков в эксплуатации этого оборудования. Кроме того, будет полезным овладеть токарным станком – его использование позволит выточить качественные детали для сборки агрегата.

Конструкция, чертежи, схема

Для создания самодельного мопеда из бензопилы обычно не требуется каких-либо сложных схем и чертежей. Движок в основном устанавливают на раму, некоторые умельцы приспосабливают двигатель на задний багажник. Рассмотрим первый вариант, который наиболее соответствует стандартной модели мопеда. От бензопилы используем мотор и бензобак, которые размещаются рядом – на соединении подседельной и передней нижней трубы. Для аккумулятора наилучшее место – сверху, ближе к передней части рамы.

Поскольку в движение мопед из бензопилы приводится передачей усилия от заднего колеса на переднее, в конструкции необходимо предусмотреть передаточные шкивы (ременная передача) или шестерни (цепная передача). Вал мотора соединяют с передним шкивом, а задний устанавливают на втулку заднего колеса. Прочным ремнем соединяют шкивы, очень корректно регулируют силу натяжения. Аналогично все действия выполняются при установке цепной передачи с шестернями.

Велосипед с мотором от бензопилы

Затем устанавливают трансмиссию и подключают мотор, который соединяют с тормозным рычагом. Двигатель соединяют с аккумулятором, корректно выставляют тросик. Как завершающий штрих, мастера производят покраску нового изделия, придают ему красивый современный дизайн.

Старые бензопилы являются каким-то неиссякаемым источником вдохновения, их детали и комплектующие разбирают буквально на запчасти при сборке самоделок. При ремонте мотоцикла используют зажигание от мотопилы, которое, по отзывам народных конструкторов, гораздо эффективнее и долговечнее, чем родное магнето.

Движок от бензопилы народные умельцы просто фантастически используют также и при создании других самодельных транспортных средств: самокат с моторчиком от бензопилы, мотоцикл с двигателем пилы, всевозможные версии мотовелосипедов, мотовелики на трех колесах с моторчиком, скутеры из велосипеда и бензопилы, картинги, трициклы, совершенно уникальные квадроциклы и великое множество просто невообразимых конструкций.

Мопед-самоделка

Конструкция, чертежи, схема

Читать также: Принцип работы плазменного резака металла

Двигатель

Этот агрегат считается самым ответственным механизмом снегохода. По сравнению с другими элементами конструкции, такими, как шина или цепь, двигатель должен работать исправно и без него снегоход даже с места не сдвинется. Поэтому, длительная работоспособность устройства будет зависеть от надежной и безотказной работы движка. Если хочется установить двигатель от бензопилы, импортного производства, то можно приобрести б/у «Штиль».

Еще одним по значимости элементом конструкции, от которого зависит безотказная работа снегохода, считается редуктор.

Звездочки

Сразу же бросается в глаза тот факт, что правый наконечник имеет шпоночный паз для установки и крепления звездочки цепной передачи. Это и есть звездочка вала гусеницы, которая надежно крепится с помощью гайки. Чтобы крепление было возможным, на наконечнике нарезается соответствующая резьба.

Наконечник натяжного вала имеет такие же габаритные размеры, а крепление элементов конструкции осуществляется аналогично креплению звездочки вала гусеницы.

На первой ступени передачи должна находиться звездочка с наибольшим передаточным числом (количеством зубьев). На двигателе бензопилы «Урал» можно насчитать 38 зубьев.

Рулевое управление

На самодельном устройстве можно установить руль любой конструкции и даже от велосипеда

В данном случае, очень важно вывести на руль ручное управление оборотами двигателя. Чтобы сильно не заморачиваться, лучше использовать руль от мопеда, мотороллера и т.д., где уже предусмотрен механизм управления мощностью двигателя

Это позволит сделать конструкцию более надежной и удобной в управлении.

Сборка трицикла из Урала своими руками

Перед началом работ необходимо продумать конструкцию будущего трицикла и расположение всех элементов. В идеале – сделать чертеж будущего транспортного средства.

Важные моменты конструкции:

Все стыки должны быть усилены.
Автомобильные стаканы привариваются к верхней балке. Она же является опорой для амортизаторов.
К центральной балке привариваются рамки, которые служат подножками для пассажиров, а также являются опорой для отбойников подвески.
В качестве основы для педальных грузов служит нижняя поперечная труба, которая крепится к раме.
На поперечной раме также делается опора для коробки передач.

Основным отличие трицикла от мотоцикла в том, что двигатель располагается сзади и потому центр тяжести у ТС смещается назад. При разгоне такой трицикл немного привстает в дыбы. Ниже можете посмотреть схему как переделать мотоцикл Урал в трицикл.

Расположение деталей трицикла

Как мы уже сказали двигатель у Урал трицикла находится не на основной оси, как у мотоциклов. Располагают его между задними колесами из-за этого при быстром наборе скорости трицикл легко поднимается на дыбы. Но это гораздо более безопасное событие, чем на мотоцикле и вносит адреналина и зрелищности поездкам.

В качестве мотора можно использовать родной мотор от Урала либо взять автомобильный движок. Основной параметр выбора – его вместимость между задних колес. Обязательно нужно надежно его закрепить хотя бы в трех местах. Чаще всего если силовой агрегат находится в хорошем состоянии, то с ним даже не надо ничего делать. А если мотор старенький, то можно заменить радиатор или какие-то еще элементы.

В зависимости от двигателя, который вы выберете придется поменять и выхлопную систему, установив по одному глушителю на каждый цилиндр.

Коробку передач при переделке мотоцикла из Урала в трицикл своими руками обычно устанавливают с левой стороны, потому что обычно нужно крепко держать руль правой рукой. Придется немного подумать, как ее подключить к двигателю, потому что теперь КПП будет располагаться гораздо на большем расстоянии от него.

Стандартную подвеску мотоцикла придется переделать из-за того, что нагрузка на колеса в трицикле мото Урал распределяется по-другому.

Это делается при помощи двух консолей и двух больших пружин (идеально использовать авиапружины, но подойдут и автомобильные). Консоли соединяются рычагами, через которые пропускается передняя ось.

Мощные пружины нужны потому что при движении на переднее колесо и подвеску идет огромная нагрузка. Остальные пружины можно оставить стандартные мотоциклетные.

Аккумулятор

Под аккумулятор обычно сваривается отдельный каркас, которые крепится между двигателем и сиденьем водителя. Все основные детали, таким образом, получаются скомпонованы в одном месте. А если к трициклу приделать кофры то они полностью спрячут все важные элементы.

Мотовездеход на базе Урала

На подготовительном этапе прорабатывают чертежи и схему будущего трицикла. В рассматриваемом варианте цепная передача не предусмотрена.

После выбора итоговой концепции переходят к токарной обработке деталей мотовездехода.

Инструменты и расходные материалы

В качестве базовой основы выбрана рама от мотоцикла Урал, переделанная под возможность установки автомобильного заднего моста. Также потребуются следующие элементы:

ДВС типа Лифан (6,5 л.с.);
вариатор от скутера;
просмоленная стеклоткань;
мопедный генератор;
глушитель с широким сечением;
металлический уголок 32 мм;
ободрыши колес «Шишиги»;
лента транспортерная.

Инструмент традиционный. Понадобится токарный станок, тисы, набор ключей, отверток, газосварочный аппарат, измерительные приспособления.

Основные этапы переделки

Процесс создания трехколесного мотовездехода можно разделить на несколько стадий:

Подготовка вариатора от 4-тактового 150-кубового скутера. Эта деталь удобна тем, что отличается простотой регулировки рабочих и сцепных оборотов. Указанные модификации монтируются на моторы мощностью до 14 л.с.
Приступают к созданию задней оси вездехода, включая подготовку места под автомобильный мост, изготовление конусов и фланцев.
Фронтальную вилку расширяют и подгоняют под широкий обод.
Сидушку делают из пластика, смазывая подготовленную форму воском с последующей укладкой стеклоткани в несколько слоев.

Изготовление ободрышей

На каракат легкий трехколесный ставят «обдирки» из покрышек авто ГАЗ-66 или Урал (Лапоть), а также средних тракторов. Ободрыши становятся легче, при этом на старой резине нарезают новый протектор, отвечающий за надежность зацепа при езде по снегу и грязи.

Сделать своими руками колеса для вездехода несложно. Этапы процесса:

Строительным ножом по периметру шины делают надрез для удаления проволоки.
Размечают прямоугольники для будущего протектора, вырезают их.
Проволоку удаляют крюком и ручной лебедкой либо отверткой.
Отслоившуюся резину обдирают.
Убирают ненужные слои, пока не останется каркас.
Сваривают диски с пластинами, поверхности шлифуют наждаком.
Надевают ободрыш на каркас.

Двигатель и трансмиссия

В рассматриваемом колесном мотовездеходе внедрили двигатель Лифан, доработанный для монтажа на трицикл. Также установили мопедный генератор и глушитель увеличенного сечения. Штатный карбюратор показал себя не с лучшей стороны, в связи с чем был установлен тракторный пускатель.

Вариатор работает отлично, на 2-м диапазоне дает возможность буксовать и дрифтовать. На 4-м режиме агрегат трогается плавно, разгоняется до 50 км/ч, на больших скоростях теряет стабильное управление. В качестве передающей коробки подойдет узел от Хонды Сити, Оки, Жигулей. КПП установлена на раму ТС, с задним мостом агрегирует при помощи карданной передачи.

Финальные усовершенствования

На конечном этапе проверяют надежность сборки и работу всех узлов. Красят сидение, корпус, заливают масло, топливо. При желании монтируют крылья, брызговики, световые и сигнальные элементы.

Как выставить зажигание на бензопиле Дружба?

В перечень признаков, способных подсказать о необходимости настройки зажигания пилы Дружба, входят:

проблемы с запуском холодного и горячего двигателя – мотор не включается после многочисленных манипуляций с тросом стартера;
произвольное отключение мотора при нажатии на акселератор;
потеря тяги – мотор сбавляет обороты и глохнет при выжатом рычаге газа.

В конструкцию бензопилу Дружба входит 3-шпильковая колодка, отвечающая за образование импульса и подачу искры для воспламенения топливной смеси в цилиндре. На катушке производителем нанесена метка в виде горизонтальной линии.

Соответствующая метка есть на корпусе штатного картера. Чтобы настроить зажигание бензопилы, нужно совместить обе метки и затянуть крепления.

Как выбрать трайк (трехколесный велосипед)

На сегодня производители предлагают достаточно большой выбор трехколесных велосипедов различного типа, но лучшим будет тот, который оптимально подойдет под ваши индивидуальные требования.

Подход к выбору трехколесного велосипеда практически не отличим от выбора обычного двухколесного байка, ведь разница между этими видами транспорта, только в конструкции рамы и дополнительном колесе.

Обратите внимание на следующие ключевые моменты:

Как вы хотите использовать велосипед

Если трайк покупается только для комфортных прогулок на обычных асфальтовых покрытиях, то смело выбирайте самую простую и дешевую модель. Если велосипед необходим не только для приятного времяпровождения, но и для перевозки грузов, особенно по пересеченной местности, выбирать стоит грузовой вариант велосипеда с трансмиссией и возможностью изменения скоростного режима.

Кто будет управлять трайком

Если на велосипеде будет ездить только один человек, то подбор велосипеда ведется под его индивидуальные особенности (рост, сила), но если велосипед будет востребован и другими членами семьи или работниками, необходимо подыскать вариант, подходящий для всех.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

аварийное водоснабжение участка или жилого помещения;
полив огорода;
откачка воды с подтопленного подвала;
осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Замечание! Среди основных достоинств самоделки – высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката

Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

Внимание! Чтобы езда на транспортном средстве не спровоцировала травму, требуется соблюдение мер безопасности. Для этого звездочки, открытые участки мотора и другие элементы самоката закрывают ограждениями

Это предупредит порчу одежды и травмоопасные ситуации.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

Мопед из бензопилы Дружба-4

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Пилорама из бензопилы

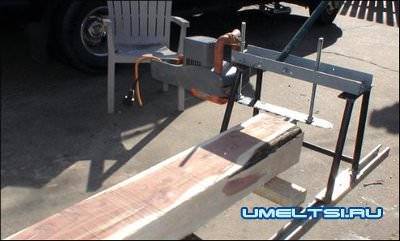

Пилорама – самоделка из бензопилы, ее можно без большого труда сделать своими руками. Такая пилорама из бензопилы здорово облегчит работу по распилу бревен на доски. Можно сказать, она применяется по прямом назначению, только в немного модернизированном виде.

Распустить бревно на доски или брус на весу будет очень сложно и выйдет не ровно. При помощи пилорамы с бензопилой все получиться. Необходимо сделать металлическую раму на которой необходимо закрепить бензопилу и саму стрелу. Так же необходимо сделать винтовые регулировки, чтобы настраивать по высоте, тем самым регулировать сам распил толщины досок. Все это сооружения может двигаться по рельсам.

Главной частью бензопилы, как известно, является двигатель (само слово происходит от слова «движение»), и первое, что приходит в голову, конечно транспортное средство. Можно установить движок от бензопилы на велосипеде, превратив его в мопед; трех или четырехколесном транспортном средстве, напоминающем квадроцикл или вездеход.

Конструкция трицикла

По вертикали лонжероны связаны между собой посредством нижней дуги и внутренних проушин, в которые устанавливаются рычаги задней подвески. Все стыки имеют усиление при помощи косынок. Верхняя балка служит опорой для задних амортизаторов, для чего к ней приварены стаканы, конструкция которых аналогична автомобильным.

Общая конструкция

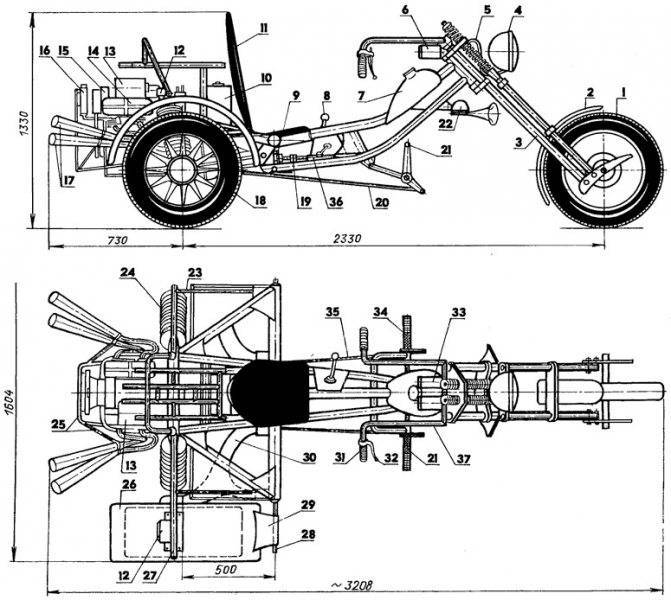

1 — колесо переднее; 2 — крыло переднее (от мотоцикла «Ямаха»); 3 — подвеска переднего колеса, рычажная; 4 — фара; 5 — кронштейн фары; 6 — корпус спидометра (Сталь ст3, хромирование); 7 — бак топливный; 8 — рычаг переключения передач; 9 — коробка переключения передач; 10 — аккумулятор; 11 — спинка сиденья; 12 — блок задних фонарей; 13 — фильтр воздушный; 14 — двигатель; 15 — вентилятор; 16 — радиатор масляно-воздушный; 17 — глушители (от мотоцикла «Ямаха»); 18 — колесо заднее (295x50x15); 19 — муфта эластичная; 20 — тяга тормоза (Сталь X18Н9Т, труба 12×1); 21 — педаль тормоза; 22 — клаксон; 23 — подкос заднего крыла (Сталь ст3, труба 15×1,5, хромирование); 24 — амортизатор (от автомобиля ЗАЗ-968); 25 — каркас крепления глушителей и радиатора (Сталь Х18Н9Т, труба 18×1,5); 26 — крыло заднее; 27 — консоль крепления крыла (Сталь ст3, труба 28×1,5); 28 — консоль передняя (Сталь Х18Н9Т, труба 12×1); 29 — кронштейн крыла (Сталь Х18Н9Т, лист s1,5); 30 — рычаг подвески заднего колеса (от ЗАЗ-968); 31 — рукоятка «газа»; 32 — рычаг переднего тормоза; 33 — корпус замка зажигания (Ст3, хромирование); 34 — педаль сцепления; 35 — тяга сцепления (Сталь Х18Н9Т, труба 12×1); 36 — механизм переключения скоростей; 37 — руль (Сталь Х18Н9Т, труба 25×3)

К косынкам и подкосам центральной балки приварены трубчатые рамки. Эти узлы обшиты с двух сторон стальным листом, и имеют несколько назначений. Во-первых, на них устанавливаются подножки для пассажира, подобные мотоциклетным. Во-вторых, они служат опорой для отбойников подвески. В-третьих, к ним крепятся подкосы, на которые опираются консоли заднего оперения.

Нижняя поперечина крепится к раме при помощи кронштейнов и подкоса и служит основой для педального узла. Он включает в себя ось, рычаги, выносы и подножки. Подкос крепления поперечной рамы служит также опорой для направляющей механизма переключения передач.

Конструкция рамы

Все детали рамы выполнены из стали СТ3. 1 — колонка рулевая; 2 — косынки (лист s5); 3 — лонжерон основной, верхний (труба 60×3); 4 — подкос (труба 34×2); 5 — короб усиливающий (лист s3); 6 — кронштейн платформы под аккумулятор (уголок 50×50); 7 — лонжероны верхние (труба 34×2); 8 — дуга нижняя (труба 34×2); 9 — рамка подножки пассажира (труба 22×1,5); 10 — подкосы центральной балки (труба 52×3); 11 — стаканы амортизаторов; 12 — дуги сиденья пассажира (труба 28×1, хромирование); 13 — проушины крепления рычагов задней подвески (лист s5); 14 — полка для крепления КПП (полоса 80×5); 15 — косынка установки шарнира рычага переключения передач (лист s3); 16 — выносы крепления педалей (труба 28×2, хромирование); 17 — рычаг педали (лист s5, 2 шт., хромирование); 18 — лонжероны основные, нижние (труба 34×2); 19 — кронштейн крепления клаксона (уголок 50×50); 20 — балка центральная (труба 60×3); 21 — балка верхняя (труба 52×3); 22 — узел крепления двигателя (лист s5); 23 — перемычка (уголок 50×50); 24 — зашивка рамки (лист s3 с двух сторон); 25 — подножка (Х18Н9Т, труба 36×4); 26 — ось (X18Н9Т, пруток 028); 27 — заглушка (X18Н9Т); 28 — кронштейн (лист s3); 29 — поперечина нижняя (труба 34×2); 30 — направляющая хвостовика механизма переключения передач (труба 28×1,5); 31 — основание сиденья пассажира (труба 20×1, хромирование)

Компоновка самодельного трицикла существенно отличается от мотоциклетной, прежде всего расположением силового агрегата. Он находится вне базы за осью заднего моста, что не лучшим образом сказывается на устойчивости машины, зато опытному водителю предоставляет дополнительную возможность для выработки адреналина. При резком ускорении трицикл без труда можно «поставить на дыбы», что доставляет незабываемые ощущения.

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

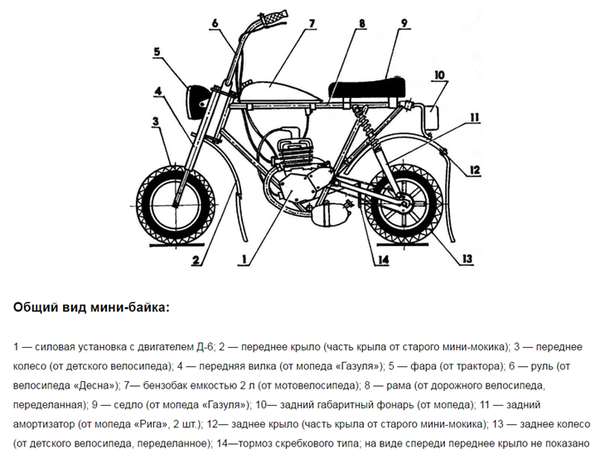

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

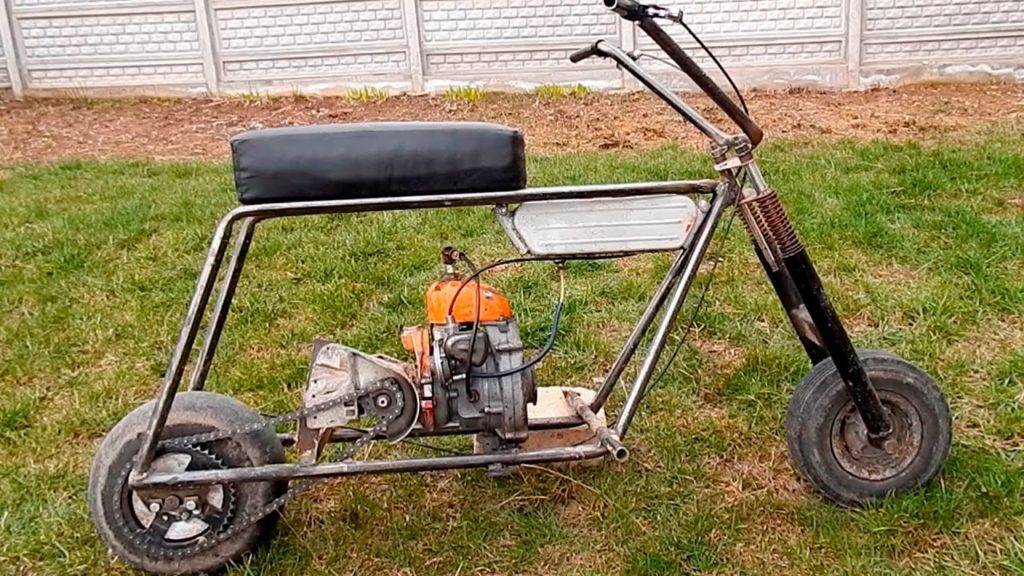

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравераИнструменты 1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголокПошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками. Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.

Далее примерка и пробная сборка.

Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.

Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.

Установил бензобак, подсоединил бензопровод.

Крутящий момент осуществляется за цепной передачи.

Задняя ось крепится к раме через подшипники в трех точках.

Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.

Звездочка от Д-6.

Вот такой классный байк получился

Так же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все

Всем Большое спасибо за внимание! Заходите в гости почаще и не пропускайте новинки в мире самоделок!. Источник (Source). Источник (Source)

Источник (Source)
