Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

  1. На лицевой стороне плитки маркером или фломастером нанести линию разметки.
  2. Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
  3. Установить режущий элемент в начале разметки и слегка нажать на него.
  4. Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
  5. Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

Правила использования

Задача, как правильно резать плитку плиткорезом, перестанет вызывать затруднения, если делать все поэтапно:

  1. Замочить плитку на час-полтора в холодной воде, можно засунуть ее в ведро или накрыть мокрой тряпкой. По уверениям опытных плиточников замачивание сделает керамику более податливой и снизит вероятность крошения по краям.
  2. Керамическую поверхность необходимо вытереть и провести линию будущего разлома при помощи маркера.
  3. Плитка устанавливается на рабочей поверхности плиткореза, линия разлома должна оказаться точно под роликом. Если плитка слишком большая и широкая, то можно подложить что-нибудь под ее края, чтобы она не шаталась и лежала ровно.
  4. Резец располагается на краю плитки в самом начале нарисованной полосы.
  5. Ролик резко перемещается по поверхности, распиливая глазурь. Обязательно нужно прилагать усилия. Чем глубже разрезать, тем проще будет разломить материал пополам.
  6. После этого необходимо нажать на ручку и плитка разломится ровно по линии.

Закономерно возникает вопрос, как отрезать плитку плиткорезом и в какую сторону двигать каретку? Одни утверждают, что правильно двигать ролик на себя, поскольку в таком случае можно легко приложить требуемые усилия, чтобы разрезать ровно и глубоко. Другим удобнее толкать от себя, поэтому можно попробовать оба варианта и выбрать самый удобный и эффективный. Если борозда получилась недостаточно глубокой, нежелательно пытаться пройтись роликом ручного плиткореза еще раз, в таком случае края начнут крошиться и будут неаккуратными.

Несмотря на то, что многие мастера утверждают, что резать керамогранит – дело сложное и неблагодарное, резать его ручным плиткорезом нужно так же, как и кафель. Разница лишь в том, что для керамогранита потребуется ручной плиткорез с большой станиной и специальным роликом, на который нанесено алмазное напыление.

Разрезать кафельную плитку плиткорезом идеально получается не всегда, в большинстве случаев нужно дополнительно обработать края, пользуясь шлифмашиной или наждачной бумагой.

Как правильно резать плитку ручным плиткорезом

Прежде чем научиться резать кафель или керамогранит, нужно ознакомиться с правилами использования, выбора подходящего ручного инструмента. Нужно узнать нюансы, прислушаться к советам профессионалов.

Чтобы с пользой использовать ручной плиткорез, рекомендуется учесть следующее:

  1. Инструмент всегда выбирают с учетом объема работ. Если требуется перерезать несколько плиток, выгоднее купить дешевый китайский плиткорез. Все равно он остальное время проваляется в сарае или его не жалко просто выбросить. Когда предполагается большой объем работ или использование инструмента в будущем, предпочтение отдают профессиональной модели.
  2. Ручной инструмент подбирают так, чтобы длина рабочего участка была больше размера разрезаемой заготовки. Иначе за один раз не получится сделать надрез. Здесь нужно продумать на будущее. Например, если предполагается резать напольную плитку, то плиткорез покупают с большим запасом длины, так как такой отделочный материал встречается внушительных размеров.
  3. Перед началом резки мастера капают на ролик каплю очищенного машинного масла. За счет уменьшения трения улучшится качество надреза.
  4. Во время резки рычаг с кареткой перемещают плавно без рывков.
  5. У ролика должен отсутствовать люфт. Если такой недостаток наблюдается, узел меняют.

Плавное перемещение резака улучшает качество реза Специалисты пользуются секретом, упрощающим процедуру ручной резки. За 1-1,5 часа до начала работ они смачивают плитку. Материал размягчается, становится послушнее при разломе.

Часто у неопытных людей возникает вопрос по направлению реза: от себя или на себя. Особой разницы здесь нет. Специалисты режут плитку в любом направлении. Каждый выбирает для себя удобный способ.

Особенности резки углов и фигурных линий

Выполнять различные фигурные вырезы и осуществлять точную подгонку фрагментов при кладочных работах удобно с помощью плиткореза-щипцов.

Последовательность проведения работ следующая:

  • на лицевой глянцевой стороне прорисовывается линия разметки;
  • разметочный режущий ролик прижимают к глазурованной поверхности и одним движением проводят глубокий надрез по размеченной линии;
  • губки приспособления заводят на линию реза так, чтобы инструментальные лапки оказались наверху (на глазури);
  • намеченная линия должна разместиться точно посередине между боковыми плоскостями уголков (лапок);
  • аккуратно сдвигают и сжимают ручки, отделяя ненужный фрагмент.

Таким способом резки плитки редко удается добиться хорошего качества кромок. Для выравнивания линии отреза и удаления мелких зазубрин края отшлифовывают напильником или наждачной бумагой.

Чтобы аккуратно отрезать угол, лучше воспользоваться ручным инструментом, но при некоторой сноровке это можно сделать электроплиткорезом. Тонкие полоски кафеля нарезаются при помощи плиткореза-карандаша. Для этого на поверхности плиточного материала разметочным режущим острием процарапывают бороздку, затем край изделия вставляют между губками отламывателя и отделяют, надавив на приспособление.

Особенности раскроя с помощью реечного плиткореза

Перед тем как пользоваться реечным плиткорезом, вы должны более подробно ознакомиться с конструктивными особенностями инструмента. Если речь идет о профессиональной модели, то можно при эксплуатации снять режущее устройство и проверить его остроту. Данный плиткорез имеет основание и трубчатые полозья, по которым будет передвигаться режущий элемент из твердого сплава. Не стоит проходить по одному и тому же месту раскроя несколько раз, так как результат не будет положительным. Для того чтобы получить качественную плитку после раскроя, следует уметь грамотно сломать материал. На основании имеется бугорок, с помощью которого края керамического изделия приподнимаются над поверхностью. Благодаря этому дополнению вы сможете сломать изделие, уложив его на выступ. Помимо прочего, керамика может быть надломлена с помощью Т-образной пяты, которая располагается в передней части ролика. Эта пята устанавливается по центру реза, чтобы в ходе нажатия на рычаг она надавливала на полотно. С помощью данного плиткореза удастся прорезать материал по диагонали.

Прямой разрез керамической плитки при помощи болгарки

Этот вид работы произвести наиболее легко. Осуществляется она следующим образом:

  1. Первым делом снаружи керамической плитки следует разметить линию распила посредством спиртового маркера.
  2. После этого необходимо надежно зафиксировать кафель на плоскости, исключив его вероятность перемещения во время реза. Для этого плитку нужно разместить на ровной поверхности из древесины и закрепить при помощи струбцины через выполненную из листовой резины прокладку или аккуратно прижимая ее подошвой своей ноги, которая должна быть обута в специальную обувь.
  3. Далее нужно включить болгарку и подождать несколько секунд, пока что инструмент наберет требуемых оборотов.

Обратите внимание! Отрезаемый край плитки должен оставаться навесу в месте полосы необходимого надреза.

  1. Удерживать болгарку следует так, чтобы производимая линия реза была хорошо видна во время распила.
  2. Дальше необходимо крепко и ровно удерживая инструмент в руках, и не допуская его хождения со стороны в сторону, поскольку в ином случае получится не только рваный срез, но и испортится используемая насадка, части которой могут вылететь в любом направлении.

Важно! Керамическая плитка является достаточно хрупким материалом, поэтому не следует сильно надавливать на нее при выполнении распила. Во время первого реза необходимо лишь снять верхний слой глазури. Если сразу же производить сквозной распил от края, то под конец изделие способно треснуть

Ввиду этого нужно обязательно осуществлять разрезание равномерно от начала и до конца в несколько подходов.

Если сразу же производить сквозной распил от края, то под конец изделие способно треснуть. Ввиду этого нужно обязательно осуществлять разрезание равномерно от начала и до конца в несколько подходов.

  1. Теперь следует провести движущимся кругом по размеченной линии на керамической плитке по направлению к себе, осуществляя надрез глубиной 1-5 мм в зависимости от материала и толщины обрабатываемого изделия. С боку плитку нужно начинать разрезать неторопливо, после чего инструмент следует перемещать быстрее для получения ровного распила.

Обратите внимание! Круг на болгарке должен быть зафиксирован правильным образом с использованием специального ключа и с учетом отмеченного на нем направлении вращения.

Оптимальная скорость вращения отрезного диска диаметром 100-125 мм во время распила керамики достигает 6-8 тыс. оборотов в минуту.

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

  1. Ручными;
  2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

  • Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
  • Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
  • Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Инструкция по использованию плиткореза-щипцов

В продаже сегодня можно встретить плиткорез-кусачки, как пользоваться им, будет описано ниже. С помощью данного приспособления можно осуществить несложные разрезы. Устройство отличается низкой стоимостью и незначительными размерами, а выполнить с его помощью определенный объем работ можно в домашних условиях без особых сложностей. Как и в вышеописанных случаях, манипуляции необходимо начинать с разметки, по которой следует провести режущим кругом, установленным на инструменте. Если проводить сравнение данного элемента с аналогичным на обычном стеклореза, то он имеет большие размеры, это позволяет получить глубокий надрез в керамической плитке.

Для того чтобы произвести надлом, к краю изделия заводятся щипцы. Образуя малый угол, широкая пластина должна быть размещена на лицевой поверхности изделия, тогда как центральную часть нужно расположить по линии сгиба над бороздой

Мастеру следует осторожно сдавить щипцами плитку, отломив лишний участок. Теперь вам известно, как пользоваться плиткорезом-щипцами, однако вы должны знать, что такой инструмент не позволяет произвести срез тонких полос

Критерии выбора

  1. Прочность рамы. Чем этот показатель выше, тем дольше окажется срок эксплуатации плиткореза. Сама рама должна быть выполнена из прочной стали, благодаря чему в процессе выполнения работы плитка не будет раскалываться.
  2. Наличие длинной ручки обеспечивает удобство нарезки керамогранита.
  3. Длина инструмента напрямую влияет на его универсальность. Так, длинные модели подходят для нарезания напольной и стеновой плитки. Естественно, самые длинные плиткорезы стоят довольно дорого.
  4. Плавность хода – еще один важный фактор, который влияет на качество нарезки. Чтобы оценить этот показатель, достаточно выполнить тестовую нарезку, в результате которой линия должна получиться ровной.
  5. Надежная фиксация обеспечивает безопасность нарезки. Для этого должна быть возможность фиксации основания на столе или другой поверхности.
  6. Угломер – важный элемент любого плиткореза. Благодаря ему можно закрепить материал под различными углами, что делает инструмент универсальным.

Подготовка к работе

Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.

Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:

  • состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
  • плавность хода каретки, наличие люфта;
  • станину на наличие загрязнений, при необходимости удаляя их;
  • дефектов на рукоятке;
  • если есть упор, то замеряют величину угла между ним и осью реза.

Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.

После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.

Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения, то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.

У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.

Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска. Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.

Особенности резки

Итак, для непосредственной резки Вам нужно:

  • Маркер
  • Металлическая линейка для нанесения линии
  • Защитные очки
  • Болгарка

Итак, еще раз перепроверьте ваши замеры, они должны быть верными, как говорится, семь раз примерь, один – отрежь, а теперь прямой ответ на вопрос, можно ли болгаркой.

Отличный вариант резки

Итак, вот алгоритм Ваших действий:

  1. Нанесите маркером линию отреза по линейке;
  2. Положите плитку на устойчивую поверхность (стол, верстак), чтобы основание не ходило под кафелем ходуном;
  3. Продумайте, используя технику безопасности, куда будете вести болгарку, какой ее частью повернете ее относительно себя;
  4. Включите болгарку, дайте диску раскрутиться;
  5. Ведите аккуратно по линии от себя.

Если Вы режете , то тогда нужно делать это на такой плоскости, с которой один край плитки будет свешиваться, ведь рез должен быть на всю ширину.

А вот для обычного кафель достаточно не прорезать до конца, а всего лишь уйти на половину толщины плитки. Далее – Вы поступите следующим образом:

Положите плитку на край стола таким образом, чтобы линия надреза совпала с этим краем, теперь левой рукой придерживаете один край кафеля, а правой – делаете небольшое усилие, надавливая. Плитка сломается ровно по линии среза.

Итак, вот Вам и ответ на вопрос, можно ли резать плитку болгаркой.

Подготовка инструмента к работе

Самое главное на этом этапе – проверить целостность конструкции и работоспособность функциональных органов. Все сколы и неровности в ходе рабочего процесса могут отразиться на качестве результата. Отдельно проверяются крепежные устройства – например, фланцевая гайка и фиксаторы направляющих. Следует рассчитать и параметры раскроя, которые будут зависеть от размеров заготовки и характеристик самого инструмента. Модель с небольшим захватом хорошо справится с мелкоформатными сегментами, но для толстых и крупных элементов потребуется версия с мощной рельсовой базой. И во втором случае будут свои нюансы эксплуатации

Например, как пользоваться ручным плиткорезом Dexter на 730 мм, который считается одним из самых производительных в классе? Для него очень важно обеспечить надежное крепление заготовки, причем большие части лучше отрезать мелкими сегментами. Так, при обработке керамогранитной плиты толщиной порядка 14-16 мм кусок на 30 см желательно отсекать в два подхода равными частями

Можно ли резать керамогранит ручным плиткорезом

Керамогранит является прочным материалом, поэтому и плиткорез должен обладать особыми характеристиками. Для большого объема работ лучше использовать электрический плиткорез. Ручным инструментом много керамогранита проблемно нарезать. Однако делать это можно. Существуют секреты резки ручным плиткорезом плитки повышенной прочности:

  1. Для керамогранита подойдет плиткорез из особо прочной стали и качественным резаком. Обычно такие ручные модели являются профессиональными. Простой плиткорез для кафеля в этой ситуации не подойдет.
  2. Даже качественным ручным инструментом керамогранит сложно резать. Плиткорез используют при малом объеме работ.
  3. Ручным инструментом делают только прямые надрезы по керамограниту. Причем толщина заготовки должна быть в пределах 7-15 мм.

Керамогранит можно разрезать только профессиональным ручным плиткорезом Хороший ручной плиткорез для керамогранита дорого стоит. В этом его большой минус. Дешевым инструментом не стоит даже пытаться сделать рез. О керамогранит быстрее тупится резак. Ролик придется чаще менять.

Классификация ручных плиткорезов

Плиткорез предназначен для ручной прямолинейной резки (иногда и круглых отверстий различного диаметра – с использованием кругового резака-«балеринки») керамической и керамогранитной плитки толщиной до 15 мм. Удобен для быстрой резки, бесшумен, не требует затрат на электроэнергию, своим принципом действия похож на обычный стеклорез.

По своему устройству и принципу работы плиткорезы можно разделить на:

плиткорез ручной роликовый — эта разновидность ручного плиткореза используется для раскроя штучной единицы настенной или напольной плитки под прямым или произвольным углом. Плитка закрепляется на прорезиненном основании станины, и под равномерным давлением рычага режущим элементом (роликом) по разметке выполняется разрез или разлом.

плиткорез ручной подшипниковый — перемещение каретки с режущим диском осуществляется по направляющим рельсам подшипниковым механизмом. Установленные в профессиональных моделях радиальные подшипники обеспечивают более длительный срок эксплуатации инструмента, высокую точность разреза и качество кромок плитки.

Выбор необходимого инструмента напрямую зависит от предполагаемых объёмов обрабатываемой плитки. Для каждой конкретной модели плиткореза в характеристиках указывается максимальный размер обрабатываемой плитки и диапазон её возможной толщины (от 4 до 20 мм). Не стоит брать плиткорез со слишком короткой станиной – универсальная длина платформы позволит обработать и настенную, и напольную плитку, а также при необходимости расположить её для более длинного диагонального разреза.

Немаловажную роль играет и производитель строительного плиткореза. Наиболее известные, отлично зарекомендовавшие себя бренды, гарантирующие качество своего инструмента: Germans Boada, S.A., RUBI, Matrix, First, Sigma.

Особенности конструкции и подготовка к использованию

Ручной инструмент для резки плитки похож на электрический и состоит из следующих частей:

  • станина – мощное основание, на которое крепятся другие составляющие механизма;
  • каретка с вмонтированным роликом для резки плиточной поверхности;
  • направляющие, необходимые для движения каретки;
  • упор, на который нужно нажать, чтобы подрезанная плитка треснула пополам.

Перед тем, как начать резать кафельную плитку плиткорезом, нужно надлежащим образом подготовить инструмент к работе:

Убедиться в отсутствии повреждений, особое внимание нужно обратить на ролик ручного плиткореза. Если он искривился, появились зазубрины или он перестал свободно двигаться, нужно заменить его на новый.
Почистить инструмент, не забывая про направляющие и поверхность станины.
Осмотреть болты и гайки, подтянуть их плотнее, чтобы не болтались.
Если каретка плохо ездит, нужно смазать направляющие инструмента маслом.. Если все в порядке, можно начинать отрезать плитку

Если все в порядке, можно начинать отрезать плитку.

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

Процесс:

Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин

Иначе придется заменить его на новый.
Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
Все гайки и болты нужно подтянуть.
Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

  1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
  2. Фиксация плитки. Есть модели плиткореза, которые имеют  прихваты — позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
  3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
  4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.

Подготовка инструмента к работе

Для резки используют два вида плиткорезов – электрические и механические. Модели с питанием от электросети подходят для масштабного строительства. Для проведения домашнего ремонта достаточно и механических моделей. Только следует помнить, что их использование требует сноровки, применения физической силы.

Подготовительный процесс инструмента к работе состоит из следующих действий.

  1. Осмотр на наличие повреждений или искривлений режущего ролика, также не должно быть зазубрин. В противном случае, потребуется замена элемента на новую деталь.
  2. Смазка двигающейся каретки маслом во избежание проблем с перемещением.
  3. Чистка корпуса приспособления, направляющих, поверхности станины.
  4. Подтяжка всех элементов крепления.
  5. Если модель имеет прихваты под фиксацию, требуется позаботиться о неподвижности инструмента.

Также для работы будет необходим маркер, с помощью которого наносится разметка отреза, специальные щипцы.

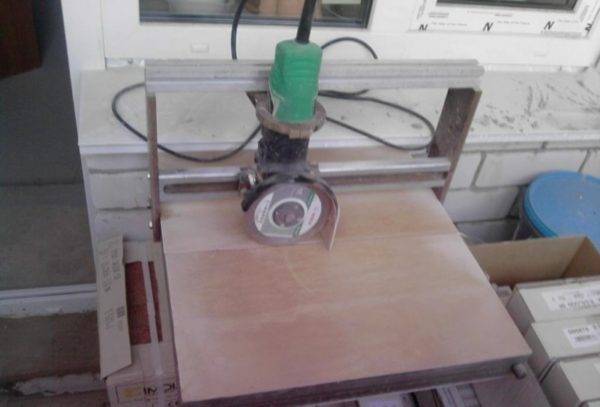

Самодельный плиткорез из болгарки

Способ установки болгарки может быть вертикальным или горизонтальным. В принципе, особой разницы, как устанавливать инструмент, нет, потому что основное требование к самодельному станку – это прочное крепление болгарки, чтобы она не вибрировала в процессе резки керамики.

Горизонтально установленный инструмент должен в пространстве быть закрепленным так, чтобы отрезной диск располагался точно по вертикали. При этом он должен находиться в прорези стола. И эта прорезь будет выполнять функции линии отреза, такой своеобразный ориентир. Можно обойтись и без прорези, а установить болгарку на станине таким образом, чтобы диск оказался чуть дальше кромки стола. Данная конструкция считается не самой лучшей, потому что отрезанные части керамической плитки все время придется придерживать на вытянутых руках. А это при большом объеме отрезных операций тяжело чисто физически. Оптимально, если вся плитка будет лежать на столе, тогда ее проще перемещать по плоскости, подталкивая слегка руками.

Вертикальная установка болгарки определяется двумя условиями.

  1. Редуктор инструмента, а точнее его внешняя часть, должна располагаться на уровне поверхности стола, можно чуть ниже, но не более 1-2 мм.
  2. 90° — такой угол должен быть между поверхностью стола и отрезным алмазным диском.

Все условия определены, можно переходить к изготовлению станка. Для этого потребуется стальной лист толщиною 4-5 мм, хомуты из металлической ленты, с помощью которых можно закрепить болгарку, соответственно и сама болгарка, плюс несколько болтов с гайками и шайбами.

  • Сначала надо из стального листа вырезать площадку, размеры которой смогли бы поместить самый большой керамический кафель. Обязательно диском и болгаркой на листе делается прорезь, о которой говорилось выше. Ее длина должна быть больше диаметра отрезного режущего элемента.
  • Теперь сам инструмент хомутами прикрепляется к столу, на который предварительно укладывается стальная площадка с прорезью. Она же крепится к основанию стола болтами.
  • Мастера советуют хомуты одеть в резиновые или пластмассовые трубки. Таким образом, не повредиться поверхность корпуса болгарки.

Есть еще один элемент, который будет не лишним в конструкции самодельного электрического плиткореза. Это упор, в который будет упираться плитка, тем самым создавая размер необходимой отрезной части. Этот элемент должен быть подвижным, чтобы регулировать размер среза. Поэтому под него придется сделать салазки с прорезами практически на всю длину.

На салазки упор закрепляется намертво, можно использовать электросварку. Сами же салазки будут перемещаться поперек линии среза на болтах, которые при расслаблении дают возможность двигаться салазкам, а при закреплении удерживают их прочно на одном месте. И упор, и салазки можно изготовить из металлического уголка или стальной полосы.

Почему болгарка идеальный инструмент для сборки самодельного плиткореза.

  • Во-первых, это единственный электроинструмент, который может создать скорость вращения диска до 5000 об/мин.
  • Во-вторых, это простая сборка, превращающая ручной прибор в стационарный станок.
  • В-третьих, при резке на большой скорости не будут образовываться микротрещины, которые при укладке плитки на стены или пол могут стать причинами образования больших сколов материала.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц

Все ручные плиткорезы схожи в своем устройстве Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Устройства и принцип работы ручного плиткореза

Самой главной особенностью данного инструмента является то, что он имеет невероятно острый резец. Как правило, используют алмазный, который имеет такой же принцип работы, как и простой резец. Для правильной и полноценной работы необходимо установить обрабатываемую плитку непосредственно на основании аппарата. Для того чтобы плитка не шаталась и ее можно было легко и ровно отрезать, в нижней части ручного плиткореза есть прижимная часть, которая позволяет крепко зафиксировать плитку.

На этой прижимной части инструмента расположены резец и несколько роликов, которые позволяет плиткорезу передвигаться по поверхности материала. На каретке также находится небольшая ручка. Именно она отвечает за разную силу натиска на плитку и непосредственно на смещение резца во время работы.

Как пользоваться и резать плиткорезом ручным видео

В связи с тем, что во время пользования инструментом не возникает никаких сложностей, то его очень часто используют как в строительстве, так и в ремонтных работах, которые проводятся в домашних условиях. Ручной плиткорез имеет преимущество, если сравнивать его с электрическим инструментом, ведь он имеет небольшой размер, за короткое время инструмент позволяет сделать исключительно прямой разрез на плитке.

Если рассматривать то, что нужно резать очень прочные материалы или же слишком большое количество кафеля, то в такой ситуации ручного инструмента может быть недостаточно. Конечно, огромную роль в данной ситуации играют навыки человека и непосредственно производитель того или иного инструмента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
