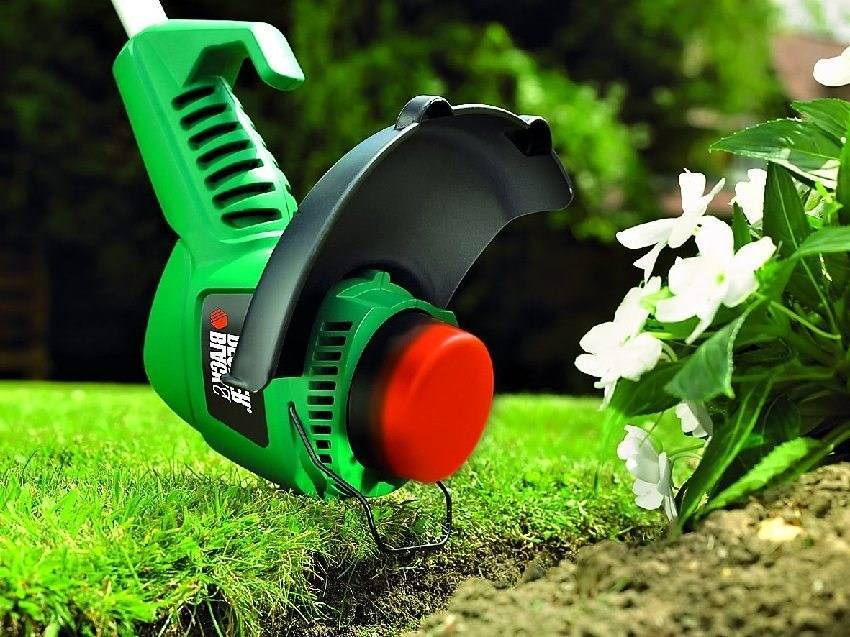

Как снять косильную головку с электротриммера

Как снять и разобрать катушку

Перед тем, как приступить к процессу замены корда, у пользователей триммеров возникает необходимость снять и разобрать катушку. Рассмотрим, как это сделать.

Косильная головка триммера состоит из нескольких частей: кожуха, пружины (не во всех моделях), шпульки с кордом и крышки.

В триммерах чаще всего используется 2 варианта крепления косильной головки.

Вариант №1

Чтобы снять головку триммера, потребуется ее полная разборка.

1. Чтобы снять крышку, закрывающую внутреннюю часть головки, необходимо нажать на фиксаторы (защелки), находящиеся с двух ее сторон.
2. Сняв крышку, вы увидите шпулю, которую необходимо извлечь из корпуса. В некоторых катушках под шпулькой установлена пружина, которую необходимо аккуратно вытащить, чтобы не потерять ее в траве.

3. Сняв шпульку, по центру корпуса вы увидите винт с прорезью под крестообразную или плоскую отвертку. Не исключено, что там может находиться болт под шестигранник или насадку “звездочка”.

4. С помощью отвертки, выбрав необходимую биту (насадку), требуется открутить болт (против часовой стрелки).
5. После извлечения крепежа, возьмитесь за корпус детали и, покачивая ее в разные стороны, снимите с вала редуктора.

Вариант №2

В данном варианте головка закручивается на вал редуктора. Чтобы снять ее, потребуется этот вал зафиксировать. Для этого в подобных триммерах, к примеру, в аппаратах Huter и Champion, предусмотрено отверстие, через которое можно вставить либо тонкую отвертку, либо металлический прут.

Итак, чтобы снять шпульку, проделайте 2 простых шага.

1. Вставьте отвертку в отверстие и застопорите вал.
2. Возьмитесь за корпус головки и начинайте крутить ее по часовой стрелке. Крутить в данном направлении следует по той причине, что резьба, нарезанная на валу, левая.

Виды катушек по их соответствию с мотокосами

Помимо методов зарядки и подачи режущего корда косильные гарнитуры делятся между собой по соответствию к разным моделям триммеров. В продаже встречаются следующие катушки:

оригинальные – подходят только для определенных моделей мотокос. Использовать их для монтажа с другими триммерами не удастся из-за несоответствия резьбовых соединений;

универсальные – эти модели можно устанавливать на любую мотокосу. Универсальная катушка стоит немного дороже, однако ее могут поочередно использовать сразу несколько владельцев разных мотокос.

Чаще всего в продаже можно найти оригинальные катушки брендов Stihl, Husqvarna, Oleo-Mac, Echo. В свою очередь, универсальные косильные гарнитуры выпускают компании Champion, Shindaiwa, Partner.

Как снять катушку с триммера и извлечь леску

Первоначально, перед тем, как заправить леску в катушку триммера, необходимо ее оттуда извлечь. Катушка или наводка — это устройство, которое находится внутри косильной головки, бобины или барабана. Головки бывают разных видов (в зависимости от производителей), однако принцип замены лески на катушке у всех одинаковый. Первым делом разберемся, как снять головку с инструмента, а также как достать из нее барабан с леской.

Это интересно!Замену оснастки можно производить прямо на инструменте, но если выполняете это впервые, то все же рекомендуется снять головку, и изучить детальный процесс наматывания. После того, как технология будет освоена, выполнять работы по замене можно на триммере мотокосе или бензокосе. Инструкция, как раскрутить ручную головку на триммере, имеет следующий вид:

1. Перевернуть инструмент головкой к верху, и при необходимости очистить ее от загрязнений. Взяться двумя пальцами одной руки за фиксаторы крышки (на косильной головке), которые расположены симметрично друг другу. После легкого их прижима внутрь, демонтировать защитную крышку с барабана
2. Далее с вала барабана следует снять катушку для лески. Она посажена на вал без креплений, поэтому демонтируется одной рукой
3. Основная часть барабана закреплена при помощи винта, который необходимо выкрутить отверткой с соответствующим наконечником или битой
4. Для выкручивания необходимо придерживать основание барабана одной рукой, а второй выполнять вывинчивание отверткой против направления часовой стрелки
5. После этого можно приступать к демонтажу. Для этого не нужно тянуть ее со всей силы, а слегка покачивая в стороны, медленно вывести из зацепления с металлическим валом, на который посажен барабан
6. При обратной установке следует посадить головку в шлицы четырехгранной формы

Процесс этот не трудный, и как понимаете, демонтировать всю головку не имеет необходимости, если знаете, как выполняется замена. При демонтаже учитывайте такие нюансы:

• Периодически снимать головку рекомендуется, чтобы предотвратить коррозию резьбового соединения. Если никогда не вывинчивать винт, то при необходимости сделать это будет трудно и даже порой невозможно
• Если винт имеет четырехгранную расточку головки, то для выкручивания следует подбирать отвертку или биты подходящего размера, чтобы исключить слизывание граней на головке
• При сборке установки следует обработать резьбовое посадочное место смазочными веществами, например, солидол или машинное масло
• Если грани на винте слизались, то для его вывинчивания можно воспользоваться специальными зажимными щипцами
• Есть барабаны, которые не требуют предварительной разборки. Для их демонтажа следует взяться за него, и вращать в противоположную сторону направления часовой стрелки

Зная, как разобрать барабан, следует продолжить выяснение процесса замены лески триммера. Ниже на видео показан подробный процесс, как открыть катушку триммера и разобрать ее.

Почему нужно ставить нож на триммер

Триммер с установленным на него ножом удобнее всего использовать для более комфортного кошения высокой и огрубевшей на даче травы. Леска на мотокосе в таких случаях не справляется. Тонкая очень быстро рвется. Использование толстого 2..3 мм корда или самодельных прутков с тросиками заставляет растительность накручиваться на шпулю. Это увеличивает нагрузку на двигатель. В результате очень быстро изнашивается поршневая группа и прочие подвижные узлы агрегата.

Если покос бурьяна производить электрическим триммером без ножа, одной только леской, пусть даже и толстой с фигурным сечением, проблему не решить. Всегда существует риск перегреть электродвигатель и вывести из строя гибкий вал. И дело все в большом крутящем моменте электрического мотора. Намотанная на шпиндель трава создает сильное сопротивление валу, напоминающему тросик спидометра, который не выдерживает и скручивается.

Для того, чтобы уберечь технику от преждевременного износа производители предусмотрели возможность установки на триммеры специальных ножей. Конструкция и форма существующих режущих элементов позволяет с легкостью справляться не только с огрубевшей и переросшей травой, но и успешно бороться с молодой кустарниковой порослью.

Замена режущего элемента на диске

В зависимости от типа растительности, которая покрывает сад (газон) и требует удаления, волосы превращаются в диск. Это необходимо, потому что шнур используется только для трав небольшой высоты, и если вам нужно косить высокие деревья, побеги деревьев или кустарников, лучше использовать металлические или пластиковые ножи вместо ниток.

• заблокируйте вал и снимите катушку, повернув его по часовой стрелке;
• положить нож на рукав;
• Вставьте стопорный колпачок и затяните гайку против часовой стрелки, затем затяните ее гаечным ключом.

Вы можете подробно прочитать, как заменить катушку на диск в руководстве по эксплуатации устройства.

Предварительная подготовка

Прежде всего, для наматывания лески требуется снять катушку (шпульку, шпулю) с триммера — конкретные действия будут зависеть от сложности конфигурации и типа самого изделия:

• небольшие электрические триммеры с рабочим расположением двигателя и катушки в нижней части, как правило, имеют по обеим сторонам бобины боковые клавиши. При одновременном нажатии на них верхняя часть катушки вместе с внутренним содержимым для намотки лески отсоединяется, в то время как нижняя остаётся на триммере. Разбор шпульки желательно производить на ровном гладком месте, чтобы входящая в конструкцию пружина не выскочила и не потерялась;
• электрические и бензиновые триммеры с изогнутой штангой без возможности установки ножа, как правило, имеют катушки со специальным барашком: в подобных конструкциях следует одной рукой удерживать шпулю в неподвижном положении, а другой против часовой стрелки вращать фиксирующую бобину на штанге гайку-барашек. После отсоединения гайки снимается вся бобина.
• электрические и бензиновые триммеры с возможностью установки ножа на прямой штанге (например, триммеры Штиль) под бобиной имеют отверстие. Для неподвижности штанги в это отверстие вставляется отвёртка или другой подходящий предмет и при медленном вращении достигается такое взаимное расположение, когда отвёртка входит внутрь отверстия, а бобина фиксируется. После этого корпус катушки прокручивается по часовой стрелке (при левой резьбе) и снимается с триммера.

Для второго и третьего случая катушки, в зависимости от конструкции, разбираются различными способами. В бобинах с барашком выкручивается барашек, в катушках с защёлками нажимаются защёлки-фиксаторы и одна часть катушки освобождается от другой. Если половинки шпули соединяются резьбой, то достаточно их поворачивать руками в противоположные стороны до полного развинчивания.

Что можно использовать вместо лески

Многие пользователи триммеров задаются вопросом: чем можно заменить корд, по умолчанию используемый в данного рода аппаратах? Начинают проводить небезопасные эксперименты, устанавливая в косильную головку металлическую или медную проволоку, металлические тросики или струны, а также обычную рыболовную леску.

Если установить вместо лески тросик из металла, то триммер превращается в опасное устройство не только для пользователя, но и для окружающих. Объясняется этот факт тем, что во время работы агрегата стальной трос будет постепенно срабатываться, его концы распутываться, и мелкие кусочки проволоки будут разлетаться в разные стороны с большой скоростью.

А если вы случайно зацепите свою или чью-то ногу, работая агрегатом со стальным тросиком (проволокой), то сильный и глубокий разрез тканей, а в некоторых случаях и ампутация пальцев ног вам обеспечены. Производитель не зря для этих целей использует нейлон, поскольку он достаточно легкий и прочный, а при отрыве далеко не улетает и не может причинить травму.

Использовать рыболовную леску в триммере вместо стандартной, конечно же, можно, но это прибавит вам лишних хлопот, поскольку она быстро изнашивается, рвется, косит медленно и для срезания жесткой травы не подойдет. К тому же, при проведении работ теряется много времени на то, чтобы не один раз заменить оборвавшийся инструмент.

На практике, установка обычной лески оправдана, если пользователь собирается косить траву вблизи забора, особенно, если он из сетки рабицы. В таком случае, чтобы уберечь стандартный, а иногда дорогостоящий корд от износа, он меняется на рыболовную леску, которую не жалко. Обычно, чтобы сменить корд на леску, ее нужно подбирать наибольшей толщины – 2-3 мм.

Способ 2 — как правильно одеть леску на катушку мотокосы с фотоописанием и видео

Второй способ отличается от первого тем, что в катушку заряжается не цельный кусок оснастки, а отрезки из двух частей. Этим способом пользуются производители, и он также подойдет тем, у кого остались остатки материала. Принцип того, как вставить два отрезка лески в наводку мотокосы, одинаковый с первым способом, и чтобы в этом убедиться, ниже детальная инструкция:

1. Есть два одинаковой длины отрезка материала, которым можно воспользоваться
2. Берется один отрезок, и изгибается край в виде зажимной скобы или крючка, при помощи которых будет выполняться закрепление лески
3. Внутри катушки имеются отверстия в виде кронштейна для фиксации, которые находятся там неспроста. Если их нет, тогда второй вариант не подойдет. Внешний вид этих кронштейнов показан на фото ниже. Каждый кронштейн находится на своей половине
4. Скобой лески следует зацепиться за кронштейн, и произвести ее наматывание с соблюдением направления стрелки
5. Наматывается оснастка до момента, пока не останется отрезок 10-15 см, который фиксируется в соответствующем отверстии на боковой части наводки
6. Аналогично проводятся манипуляции со вторым концом лески
7. Заводятся выступы в отверстия головки, а затем, извлекая оснастку из временных креплений в катушке, устанавливается крышка с фиксаторами

Вышеописанная инструкция о том, как установить в мотокосу леску, поможет не только правильно, но еще и быстро произвести процедуру замены. Сборка катушки триммера, как говорилось выше, может выполняться без снятия головки, но в таком случае понадобится удобно зафиксировать инструмент. Видео инструкция представлена ниже.

https://youtube.com/watch?v=ubFohAXDznU%3F

Установка ножа на триммер — видео

В заключение предлагаем вам ознакомиться с видеоинструкцией по замене ножа на бензиновом триммере Stihl. Напоминаем, что этапы установки могут немного отличаться в зависимости от модели. Поэтому не забывайте заглядывать в инструкцию!

Если диск на триммере используется регулярно, его требуется время от времени снимать и затачивать или менять на новый. Эта деталь может быть выполнена из металла или пластика, иметь различное количество лопастей, но процесс замены остается прежним. Более того, данная процедура сходна для техники разных производителей, будь то Carver или Huter, но возможны незначительные отличия. Поменять нож на триммере достаточно просто, если соблюдать технику безопасности и знать правильный порядок действий, найти описание которого можно в инструкции пользователя. Весь процесс замены пошагово, как и способ самостоятельной заточки ножей, будет описан в данном материале.

Когда актуально применение ножей

При использовании мотокосы на дачных участках наиболее популярной насадкой является леска. Она имеет небольшую цену, подходит для разных триммерных головок, безопасна при работе. Минус применения лески заключается в том, что она удобна только для скоса невысокой поросли. В других ситуациях струна сразу же забивается, независимо от того, бензиновая или электрическая модель триммера используется. Кроме того, растительность наматывается на шпиндель, что создает существенное сопротивление на валу и ведет к его поломке. Это также может спровоцировать выход из строя системы поршней в бензокосах или перегорание мотора в электротриммерах.

Поэтому для покоса высокой либо жесткой растительности применяются различные насадки. Так, для уборки высокой и грубой травы, тонких побегов деревьев и кустарников установить и задействовать лучше диск. Эта насадка забивается гораздо реже, что способствует большей износостойкости техники.

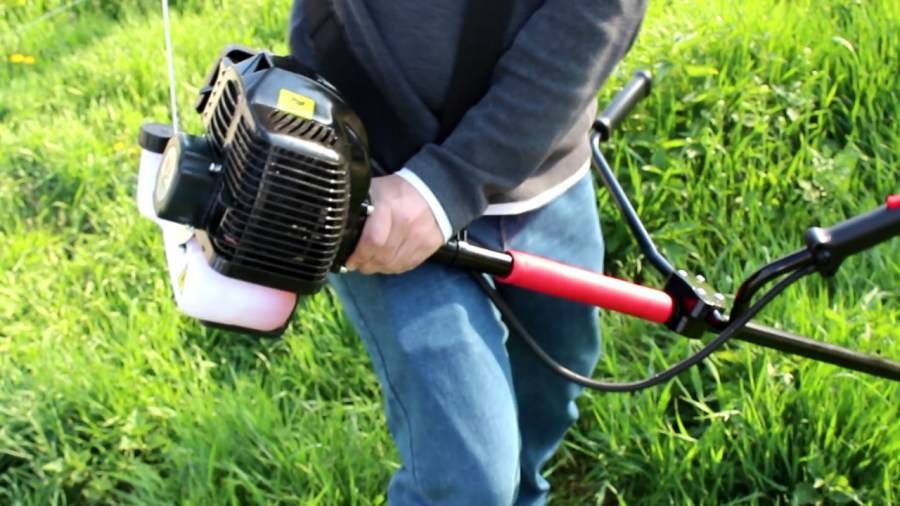

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

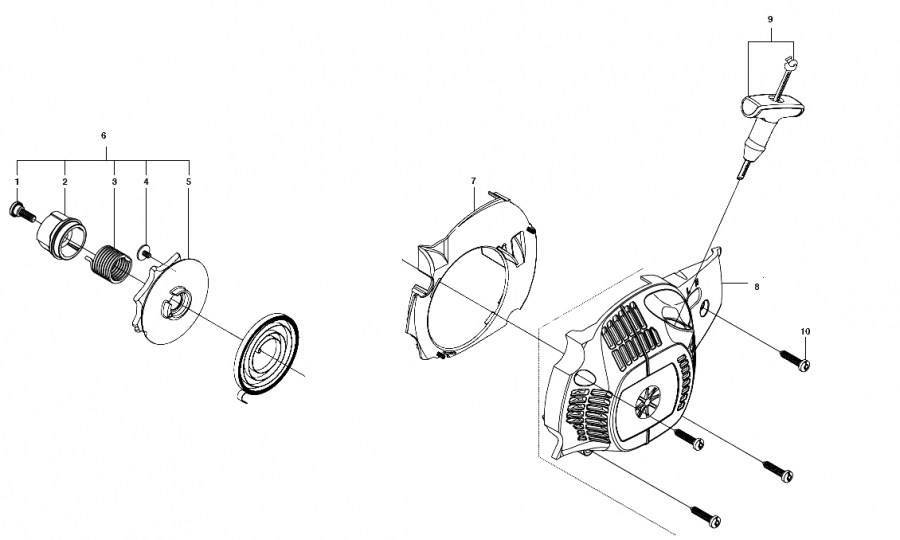

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.
