Как снять муфту на бензопиле partner

Ремонт сцепления: нюансы процесса

При самостоятельном обслуживании муфт сцепления необходимо знать, что:

несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.

Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.

https://youtube.com/watch?v=3NHDu644T1c

Барабан сцепления бензопилы является одним из самых распространенных расходных материалов в бензопиле, ведь именно он приводит в движение режущую цепь. Сами барабаны делятся на два вида – с приварной ведущей звездочкой и со сменным венцом, причем во втором случае изнашивается только сменный венец, сам барабан меняется гораздо реже.

Выполняя ремонт сцепления бензопилы, придерживаются правила – при полном износе двух цепей меняется шина, при износе двух шин меняется барабан сцепления. Уровень износа звездочки можно определить без специальных приспособлений, достаточно просто осмотреть ее – цепь, двигаясь на высоких оборотах, со временем протирает зубцы, по которым двигается. Если износ достаточно сильный, то замена барабана сцепления бензопилы неизбежна.

В статье пойдет речь о бензопиле Husqvarna 137. Замена барабана сцепления является несложной процедурой и проходит в несколько этапов.

Сначала нужно снять крышку шины и цепного тормоза. Для этого подойдет комбинированный ключ, входящий в комплектацию бензопилы.

Затем снимаем крышку воздушного фильтра, выкручиваем свечу зажигания, стопорим поршень бензопилы Husqvarna 137. Для этой процедуры рекомендуется использовать обычную веревку, так как при использовании металлического стопора есть риск пробить поршень.

На самом диске сцепления указано направление для его снятия и два отверстия для съемника сцепления.

Выкручиваем сцепление по часовой стрелке и снимаем его. Под диском сцепления находится прижимная шайба, ее тоже нужно снять.

Под самим барабаном сцепления находится маслонасос с шайбой, на которую устанавливается новый барабан.

Сборка бензопилы происходит в обратном порядке за исключением затягивания диска сцепления. После накручивания сцепления на резьбу необходимо заново застопорить поршень во избежание деформации стартерной группы, которая находится по другую сторону коленвала.

Замена барабана сцепления бензопилы является неотъемлемой частью технического обслуживания, которая продлит жизнь всем элементам режущего оборудования. Установка на изношенный барабан новой режущей цепи уже через несколько секунд работы повлечет за собой растягивание цепи. В свою очередь, это приведет к небольшому увеличению шага цепи, повысит нагрузку на подшипник и звездочку на самой шине. Поэтому, решив сэкономить на своевременном сервисном обслуживании, то будьте готовы к тому, что через малый промежуток времени потребуются гораздо более серьезное вложения на покупку всех расходных материалов режущего оборудования.

26,808 просмотров всего, 1 просмотров сегодня

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно!Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить.Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

Особенность конструкций пил

Профессиональная бензопила марки STIHL

В эксплуатации уже существует несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Подразделяют пилы на:

профессиональные (для валки леса и строительства);
бытовые (садовые).

Соответственно, приводная шестерня у них будет разной, как и последовательность действий. Это особенность устройств редукторов пил. У большинства профессионального инструмента шина может изменять свое расположение на пиле в двух плоскостях.

Основные неисправности бензопил и действия по их устранению, описаны здесь.

Особенности эксплуатации бензопилы

Бензиновая пила имеет конструкцию в виде классического механизма, который приводится в действие двигателем с внутренним сгоранием. Устройство конструкции инструмента предусматривает использование самого простого одноцилиндрового двухтактного карбюраторного двигателя, работающего на бензиновой основе. Ввиду простоты подобных двигателей и конструкционных особенностей бензиновой пилы, данный агрегат представляет собой безотказное и надежное приспособление, которое выдерживает тяжелые эксплуатационные условия.

При работе с бензопилой оператору не требуются специальные знания или умения. Единственное условие для длительной и бесперебойной эксплуатации оборудования — это регулярный технический осмотр и обслуживание инструмента. При использовании устройства необходимо на регулярной основе заменять изношенные узлы. Чтобы уменьшить износ приспособления необходимо тщательно следить за тем, чтобы хорошо была смазана пильная цепь, контролировать степень износа самой цепи и ведущей звездочки.

Перед проведением ремонта бензиновой пилы, следует детально разобраться в ее конструкции. Для замены какого-либо основного конструкционного элемента, например, ведущей звездочки необходимо ознакомиться с механизмом взаимодействия сцеплений на агрегате.

Типы поломки сцепления

Типы неисправностей не зависят от модели бензопилы, так как структура и принцип работы сцепления одинаковы практически во всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неисправность этого устройства требует немедленных действий. Отказы неизбежны, потому что муфта подвергается большой нагрузке, когда инструмент используется не очень интенсивно. Часто проблемы связаны с:

Износ узла в целом (пружина может лопнуть или механизм начнет скользить);
Повреждение пружины (цепь будет вращаться, двигатель будет работать, но неустойчиво);
Сколы на кулачке сцепления из-за большой нагрузки или перегрева (просто слушайте устройство во время его работы, посторонний шум указывает на неисправность).

READ Регулировка Карбюратора Бензопилы Штиль 361

Независимо от причины плохого сцепления и связанных компонентов, вам необходимо разобрать муфту для ее ремонта

Обратите внимание, что ремонтные работы не всегда дают желаемый результат, поэтому иногда необходимо заменить муфту бензопилой. Все эти манипуляции можно «скрутить» самостоятельно, не обращаясь за помощью к специалистам сервисного центра

Маховик не работает

Маховики в этой пиле ломаются довольно редко. Чаще всего это происходит из-за перегрева двигателя. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с снятия защитного покрытия. После этого двигатель сначала проверяется. В некоторых случаях шина может выгорать. Если он не потемнел, вы можете сразу перевернуть маховик.

Чтобы облегчить его получение, вы должны сначала отсоединить кривошип. Он расположен прямо над маховиком. Для этого вам понадобится крестовая отвертка Phillips. После этого маховик можно легко отвинтить от панели

Особое внимание следует уделить изучению его головы. Если он деформирован, то маховик придется заменить. В этом случае в магазине необходимо указать точный диаметр головы

В этом случае в магазине необходимо указать точный диаметр головы.

Стартер

Механизм стартера состоит из барабана (1) с тросиком (2) и ручкой (3), и из каркаса (4) с возвратной пружиной. При резком вытягивании ручки вверх, храповик барабана входит в зацепление с зубьями, имеющимися на валу двигателя, и проворачивает коленчатый вал. При отпускании ручки, возвратная пружина возвращает её в исходное положение.

Чтобы провернуть коленчатый вал со скоростью, при которой запускается двигатель, требуется определенное усилие. Запустить бензопилу с одного рывка часто не удается, приходится дергать несколько раз. Для облегчения запуска используют различные способы — обогащение топливной смеси с помощью заслонки карбюратора, или снижение давления в цилиндре с помощью декомпрессионного клапана (для облегчения прокручивания коленвала).

сгорело сцепление как поменять звёздочку на бензопиле как отрегулировать. Клапан делают автоматически закрывающимся при повышении давления в цилиндре, происходящем при воспламенении смеси. как снять сцепление бензопилы — duration: масло на бензопиле не бензопила партнер не. Иногда в механизме стартера используют дополнительную пружину, которая при вытягивании тросика сначала сжимается, а затем резко разжимается, раскручивая мотор.

Проблемы с стартером

Стартер часто терпит неудачу. В этом случае, отремонтировать бензопилу «Партнер 350» своими руками, вы должны начать со следующего: отвинтите боковую крышку, расположенную рядом с редуктором. Стартер на пиле расположен рядом с двигателем. Чтобы проверить эту часть, сначала удаляется воздушная заслонка.

Затем вам нужно отключить карбюратор. Стартер в этой модели подключен к дросселю. Чтобы отделить их, вам нужно использовать отвертку. Если стартер показывает нарастание, эта часть должна быть полностью заменена. В этом случае устанавливается стандартная модификация, и нетрудно найти ее в магазине. Однако лучше всего купить запасные части для бензопилы «Partner 350» в специализированных мастерских. После замены стартера остается только повторно затянуть дроссель и положить карбюратор с крышкой.

Нюансы при замене сцепления

У разных моделей бензопил имеются конструктивные особенности, которые важно учитывать при ремонте. Основные тонкости:

Чемпион (Champion). Это недорогая марка пил, у которой цепная муфта имеет тенденцию лопаться во время работы. Барабан обычно окружен плотной лентой для снижения вибрации. Ремонт механизма сцепления не отличается от традиционной схемы.
Партнер (Partner). У пил этой марки муфта сцепления закрывает звездочку (она обычно съемная). При демонтаже рекомендуется сразу же менять подшипник коленчатого вала, который часто выходит из строя.
Штиль (Stihl). Отличительная особенность – резьба только левая, а за блоком сцепления имеется антивибрационная отражающая пластинка. Она может лопнуть во время разбора инструмента, поэтому элемент нужно купить еще до начала ремонта. Обязательно потребуется вороток и ключ на 19.
Хускварна (Husqvarna). Для разбора муфты может потребоваться ключ на 12, с помощью него проще всего зафиксировать вал со стороны крыльчатки. В зависимости от модели звёздочка может быть цельной с барабаном или съемной. Разбор и монтаж блока трудностей не представляет.

При работе с конкретной моделью рекомендуется заранее обратиться на сайт производителя, где можно найти основные инструкции по эксплуатации, схемы. Если вы затрудняетесь в том, что сможете самостоятельно провести ремонт, обратитесь в сервисный центр – это убережет от технических неисправностей после демонтажа.

Механизм сцепления бензопилы нуждается в плановой диагностике и ремонте. От его нормального функционирования зависит продуктивность работы всего инструмента, мощность движения цепи. Профилактику и замену несложно проводить в домашних условиях, следует точно соблюдать схему, опираясь на инструкцию производителя.

Как снять ведущую звёздочку с бензопилы?

Как уже было отмечено, звёздочка может иметь раздельный и напрессованный венец. Поэтому последовательность действий будет разной.

Для стационарного расположенного венца последовательно производят:

Демонтаж кожуха;
Снятие пильной шины вместе с цепью;
Разъединение муфты сцепления с двигателем (предварительно следует застопорить поршень);
Извлечение муфты сцепления вместе с барабаном;
Съём венца с барабана при помощи обычного рожкового ключа (некоторые производители к комплект ЗиП прилагают ещё и съёмник).

Сборку узла производят в обратной последовательности. Для некоторых моделей перед демонтажом венца придётся снять ещё и воздушный фильтр.

При разборке ведущей звёздочки для бензопилы, которая имеет сменный венец, порядок работ будет практически таким же, но на конечном этапе необходимо заменить только венец.

После окончания работ необходимо проверить эффективность замены. Для этого проверяют натяжение цепи: если при отпущенном тормозе и попытке оттянуть цепь по направлению её перемещения она неподвижна, то крепление «перетянуто», и натяжитель следует слегка отпустить.

Успех работ определяется наличием специального ремонтного комплекта, приобретённого под конкретную марку бензопилы. В противном случае следует точно знать типоразмер пилы и шаг зубьев.

Бензопила требует регулярной диагностики и периодической замены изношенных деталей. При регулярной эксплуатации в негодность приходит не только пильная гарнитура, но и ведущая звездочка. В данном инструменте она выступает диском сцепления, из-за чего на нее приходится существенная нагрузка как при запуске, так и во время работы. Звездочка на бензопиле имеет простую конструкцию, поэтому ремонт и профилактику несложно проводить своими руками. В статье мы рассмотрим, как определять степень износа этой детали и осуществлять плановую замену.

Когда нужно снимать сцепление

Разборку сцепления с целью снятия проводят в таких случаях:

когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
слетела пружина;
откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
временной износ (настало время снимать и менять сцепление из-за выработки ресурса).

Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.

Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, что сцепление является расходной деталью, то есть, подлежит периодической замене.

Видео — как снять сцепление на бензопиле:

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

дефектная свеча (устраняется только заменой на заведомо исправную);
обрыв проводов в системе;
неисправность кнопки управления зажиганием;
дефектная катушка зажигания;
отсутствие зазора между катушкой и маховиком;
обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

износ ЦПГ;
тепловые задиры цилиндра или поршня;
задиры по причине попадания в ЦПГ инородного тела.

Проблемы с цепью

Для управления цепью используется специальная ловушка, которая также имеет партнера «350 Partner». Неисправности этого типа являются результатом неправильной работы устройства. В результате цепь может зависнуть через некоторое время. В такой ситуации ремонт пилы должен начинаться с осмотра звездочки. Он расположен рядом с ручкой. В этом случае вам не нужно его удалять. Если зубцы звездочки не деформируются, вы можете просто попытаться смазать их моторным маслом.

Кроме того, важно проверить ловушку. В устройстве это довольно просто и представляет собой набор роликов. Когда ловушка ломается, они выбиваются из цепи

Их невозможно исправить самостоятельно. Единственный вариант — поставить новую ловушку. Для этого используйте отвертку. Крепление осуществляется на трех гайках

Когда ловушка ломается, они выбиваются из цепи. Их невозможно исправить самостоятельно. Единственный вариант — поставить новую ловушку. Для этого используйте отвертку. Крепление осуществляется на трех гайках

При установке ловушки обратите внимание, что ролики расположены вверху и должны находиться рядом с цепью

Как поменять

Для того чтобы выполнить замену этого механизма, необходимо демонтировать старое сцепное устройство. Во время выполнения ремонтных работ пила должна быть надежно зафиксирована на нескользящей поверхности при помощи специальных устройств.

Во время демонтажа и монтажа сцепления рекомендуется учитывать следующие нюансы проведения таких работ:

На некоторых модификациях инструмента между сцепным устройством и чашкой ведущей шестерни расположена шайба. Поэтому по окончании проведения ремонта необходимо установить этот элемент на место.
На некоторых масляных проводах есть специальная пружина. Она монтируется между звездочкой и приводом масляного насоса. Ее также необходимо правильно установить на место после замены сцепного механизма.

Как снять

Для того чтобы снять и разобрать сцепление нужно установить бензопилу на ровную, нескользящую поверхность и закрепить ее фиксирующими элементами.

Для начала необходимо открутить пильную цепь и шину при помощи универсального ключа. После этого можно демонтировать крышку с воздушного фильтрующего элемента. Затем нужно убрать свечи зажигания, а поршневую часть зафиксировать в главном цилиндре.

После этого следует установить подходящий съемник и открутить сцепление.

После проделанных действий снимаете барабан сцепления на бензопиле и муфту. В конце можно провести внешний осмотр системы на наличие повреждений и дефектов и при необходимости заменить вышедшие из строя детали на новые.

Как собрать

Для того чтобы собрать механизм обратно, необходимо установить на место муфту и зафиксировать ее посредством специальной рукоятки. Двигатель пилы в этот момент должен быть отключен.

После можно устанавливать на место пружинное устройство, барабанный механизм и звездочки.

Затем можно установить механизм сцепления обратно в корпус инструмента, снять со стопора коленчатый вал, установить фильтрующие механизмы, дроссельную заслонку и шаг вместе с цепью на место.

В конце выполнения работ рекомендуется завести бензопилу и проверить работоспособность собранного сцепления. Если все детали установлены правильно, сцепление будет срабатывать сразу, не будет никаких задержек и утечек.

Система строения каждого сродного агрегата, если говорить о бензопилах, является почти одинаковой. Но это под взглядом профессионала. Для рядового пользователя, бывает, сложно отличить разного рода фильтра, элементы деталей, тем более, типы крепления и обязательность их возврата в родные ячейки. Это вполне естественно. Многих эксплуататоров сегодня интересует разборка бензопилы Пертнер самостоятельная, поэтому мы предлагаем пошаговую инструкцию и детальное видео. Часто информация о том, как разобрать Партнер, приходится очень кстати, если сервисный центр для вас недоступен. Сборка агрегата хозяина пилы также интересует, потому как от её правильности зависит дальнейшая работа. Бензоинструмент производителя Partner на сегодня входит в топовую пятёрку популярных и качественных пил, и на примере популярных моделей – 340S и 350S мы и рассмотрим саму процедуру. KosiKosa предлагает запчасти для бензопил данной торговой марки, а также других мощных изготовителей, чтобы любой рабочий процесс приносил вам только хороший результат!

Особенности разборки пилы Partner

Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу

О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:

установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;

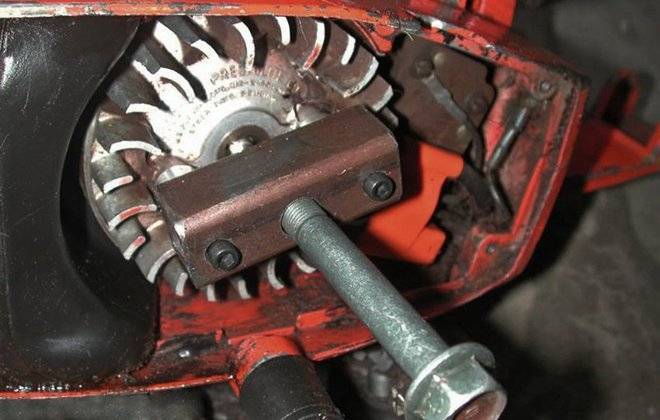

используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;

Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.
