Хоть в профессиональной мастерской, хоть в обычном гараже нередко требуется для каких-нибудь хозяйственных надобностей точно насверлить несколько отверстий в металле, дереве и других материалах.

Обычная бытовая дрель для этого может не подойти, особенно когда нужна повышенная точность. На помощь может прийти сверлильный станок из стиральной машины, а точнее из двигателя стиралки, который можно сделать своими руками. Он обойдется вам совсем недорого.

Именно об изготовлении такого станка пойдет речь в статье.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

коллекторный электромотор от стиральной машины автомат;
шкив двигателя;
шкив на вал дрели;
клиновидный ремень.

Детали второй группы:

стальной уголок 50 мм;
стальная балка 30х60х30 см;
квадратный лист металла 40х40 см;
стальные скобы;
старая рулевая рейка от ВАЗа восьмерки;
крепеж;
вал сверла;
подшипники 6003 2RS;
подшипники 8103;
патрон от дрели;
самодельная вертушка из трех шпилек, сваренных между собой.

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Механизм станка

Изготавливая сверлильный станок из двигателя стиралки и других моторов, самоделкины уже давно уяснили, что проще добиться желаемого, используя как можно больше стандартных штатных деталей.

Пусть это сделает конструкцию несколько дороже, зато она будет надежнее и дольше прослужит, а главное собрать ее будет проще. Яркий пример – использование рулевой рейки от ВАЗа при изготовлении подвижного механизма.

В сущности это и есть подвижный механизм, остается лишь придумать ему достойное обрамление.

На картинке выше вы видите начальный этап изготовления механизма сверлильного станка. Стальную балку мы надежно привариваем к листу металла, создавая, таким образом, надежную и крепкую станину. К стальной балке расположенной вертикально мы прикручиваем на болты со скобами рулевую рейку от ВАЗ 2108 так, как показано на рисунке.

Далее нетолстую стальную шпильку мы режем на 5 частей и свариваем из них вертушку. Можно купить готовую штатную вертушку от любого станка подходящих размеров.

В данном случае у нас сразу возникли проблемы с креплением вертушки, и нам пришлось прорезать небольшую выемку в основании стальной балки.

Переходим к более сложному этапу, а именно к изготовлению основы подвижного механизма и частей самого механизма, без которого сверлильный станок не сможет функционировать. Отдельно эта часть станка демонстрируется на рисунке выше.

Из обрезков уголка надо сделать прямоугольную раму с припуском с одной стороны, для крепежных элементов. На эти большие болты одеты подшипники, благодаря которым данный важнейший элемент конструкции как по рельсам будет двигаться вверх и вниз по балке.
К раме сбоку привариваем еще один обрезок уголка, в котором нужно просверлить отверстие под болты. Ими рама прикручивается к подвижной рулевой рейке.
Из двух обрезков уголка свариваем квадратный профиль, в тело которого мы вставим вал сверла с подшипниками. Соответственно с одной стороны на вал будет одет патрон, а с другой шкив.

Циркулярная пила

С помощью циркулярной пилы получится легко резать доски, фанеры и многое другое.

Для основы необходимо использовать металлический стол. К нему нужно прикрепить несколько уголков. К ним в дальнейшем прикрутится двигатель.

Для удобства и безопасности пользования станком в удобном месте устанавливается тумблер. Если мотор заклинивает, то его сразу же получается выключить.

Над двигателем прикручиваются пластины из фанеры. Благодаря этому на него не будет сыпаться стружка. Из фанеры вырезаются маленькие детали и фиксируются саморезами. Циркулярная пила готова.

При работе даже с самыми простыми конструкциями лучше предварительно подготовить документацию по проекту. Благодаря такому подходу минимизируются ошибки при сборке.

Стол для ручной циркулярки

Конструкций самодельных распиловочных столов для ручных циркулярок множество, но большинство из них плоды творческого поиска и/или самовыражения. Впрочем, вполне работоспособные. Однако оптимальные варианты для тех кому надо не сделать и показать, а работать на нем, просматриваются достаточно ясно.

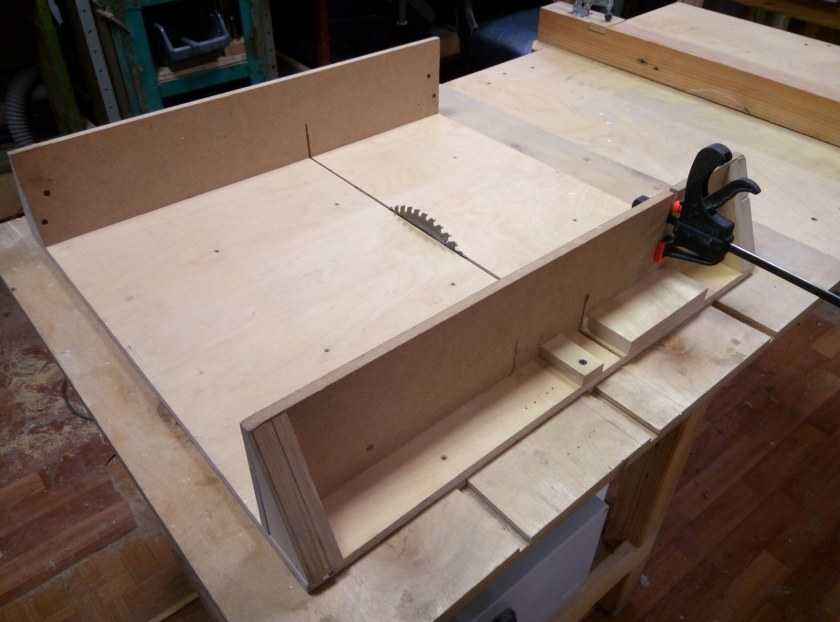

Это – откидной распиловочный стол для ручной циркулярной пилы (слева на рис.). Столешница – ламинированная фанера от 12 мм; царги высотой от 400 мм – мебельная ЛДСП 16-24 мм. Делать царги составными из досок нежелательно, нужной жесткости стола не получится. Свесы столешницы – 30-60 мм.

Конструкция распиловочного стола для ручной циркулярной пилы

Конструкция столешницы циркулярного стола показана справа на рис. Сквозные пазы под выход пильного диска (можно один паз) вырезаются шириной 6-10 мм. Особой точности при этом не требуется, т.к. упор (см. ниже) выставляется на распиловку по пильному диску. Размеры столешницы можно менять произвольно (до прим. 900х1200 мм из 16 мм фанеры). Фиксация в рабочем положении (узел С на рис.) – винтами М8 с гайками-барашками. Узел вращения (поз. В) – отрезок трубы (можно пластиковой). Его крепление к столешнице – можно винтами с потайными головками через сквозные отверстия.

Вместо петель – Г-образные куски прута D8; небольшой люфт в трубе на качество распиловки не влияет. Каждая «петля» дополнительно сгибается в вертикальной плоскости под углом 30-45 градусов. На длинных палочках «Г» нарезается резьба, и они крепятся в царге парами гаек с разрезными шайбами. Крепежные отверстия в царге лучше размечать по месту, вставив «петли» в трубу и уложив столешницу на основание.

Упор

Делать массивный скользящий упор для заготовки, как на поз. 3б на большом рис. в начале, не обязательно. Его (упор) лучше изготовить из отрезка стального уголка от 40х40, обрезав вертикальную полку как показано здесь на рис. (вид сзади).

Конструкция скользящего упора из стального уголка для самодельного циркулярного стола

Крепится такой упор к столешнице струбцинами, а выверять его параллельность пильному диску нужно в любом случае; делается это слесарным угольником с миллиметровыми делениями.

Крепление инструмента

Крепление ручной циркулярки в распиловочном столе в зажимах

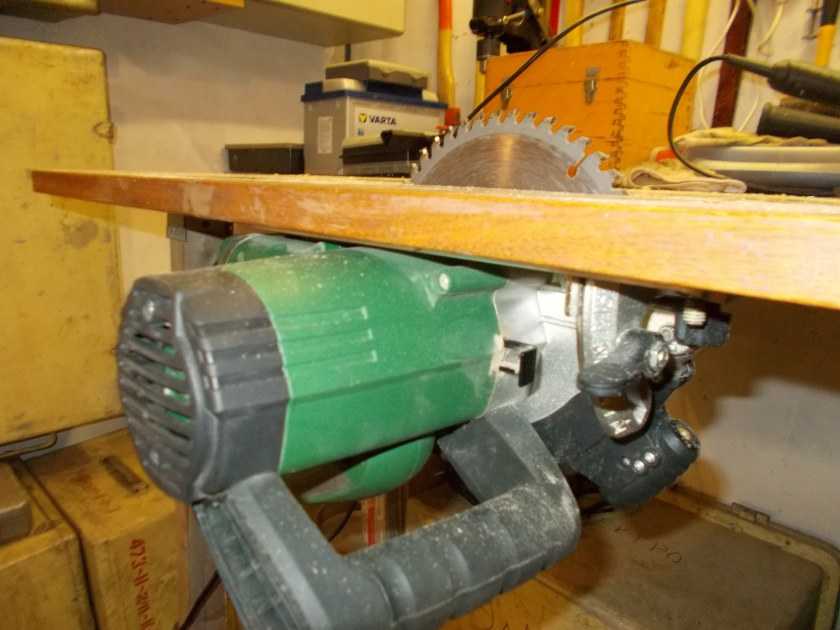

Циркулярка крепится к исподу столешницы диском вверх. Если инструмент не гарантийный, а потеря глубины реза несущественна, в башмаке пилы сверлятся 4 отверстия D8, и крепится она сквозными винтами с головками впотай. Весьма желательно между башмаком и столешницей проложить 1-2 мм резину (напр., от автокамеры), качество реза заметно улучшится вследствие гашения вибраций инструмента. Если же потери глубины реза необходимо свести к минимуму, в столешнице делают сквозной вырез под башмак инструмента, пилу крепят к стальному листу толщиной 3-6 мм, а его – в прямоугольной лунке на лицевой (рабочей) поверхности столешницы (см. рис. слева). Но лунку придется выбирать ручным фрезером по дереву, стамеской точно заподлицо не получится.

Если инструмент гарантийный или арендный, потери глубины реза неизбежны, т.к. дырявить башмак пилы нельзя. На такой случай известен вариант крепления пилы в зажимах (см. след. рис.). Для регулярной работы в больших объемах не годится, но сделать можно быстро и день-два ровно попилить получится.

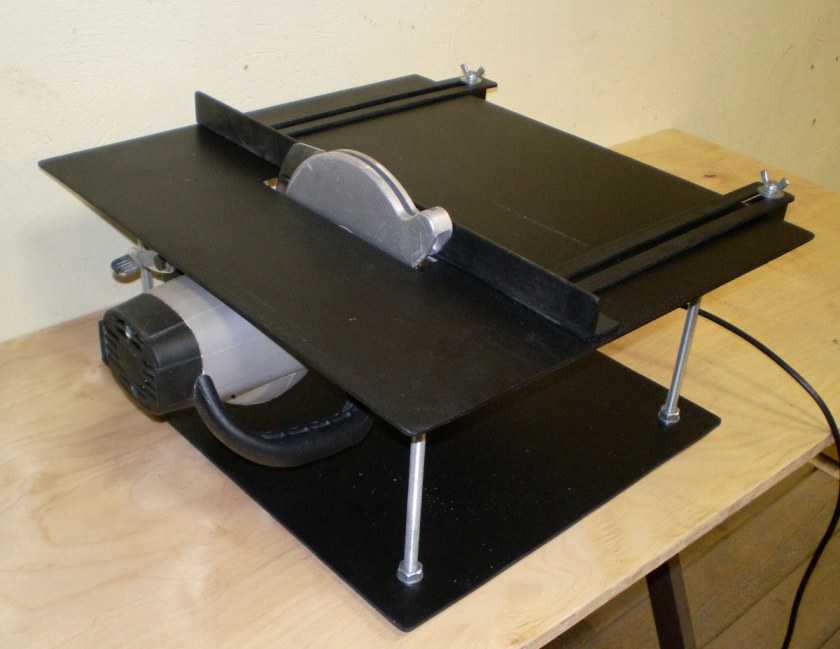

Крепление ручной циркулярной пилы в распиловочном столе с минимальной потерей глубины реза

настольного домашнего:

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
Монтаж на станину ручной циркулярной пилы.
Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
электрическая дрель с набором сверл;
шуруповерт или фигурная отвертка;
угловая шлифмашина;
паяльник на 100 Вт;
маленькая стамеска;
угольник с одним из углов на 90 градусов;
штангенциркуль;
чертежный циркуль;
чертежный карандаш и рулетка;
ножницы по металлу;
настольные тиски;
отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

модель советского электродвигателя от стиральной машины с конденсаторами;
тумблер на нагрузку до 1.0 кВт;
шнур с розеткой длиной 2 метра;
маленький точильный камень с диаметром посадочного отверстия 32 мм;
плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
брус размером 60х60 мм и высотой 0.2 метра;
саморезы по дереву на 50 и 20 мм с прессшайбой;
оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Как сделать привод циркулярного станка

Такая ось устанавливается на циркулярный стол. Зафиксировать ее на обороте столешницы можно широкой скобой вырезанной из листового металла. Если есть сварка, то можно наварить на втулку монтажные лапки под болты. Затем под столом закрепляется двигатель, и между их шкивами натягивается ремень.

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

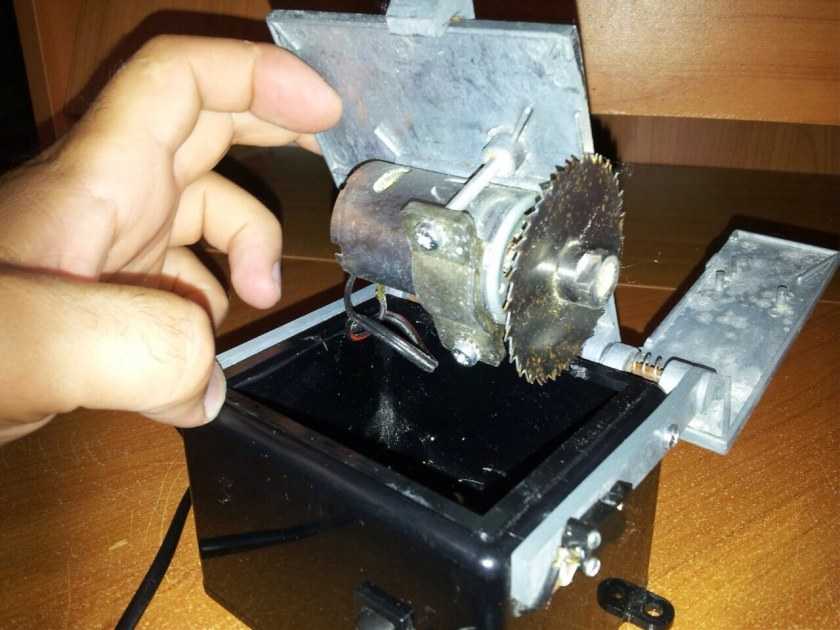

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

один вывод катушки законтачивается с выводом якоря;
второй — на сетевое питание;
оставшийся выход якоря через диммер так же;
проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

Модуль движения

Вала для насадки режущего диска.
Вала двигателя.
Передающего ремня.
Шкива мотора.
Шкива пилы.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Предлагаем ознакомиться: Как убрать пятно от жвачки со штанов: чем вывести жевательную резинку с брюк

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Схема его подключения такова:

На входе он запитывается на два контакта, а внутри один провод раздваивается.
Из трех выходов один будет фазой, второй нолем.
Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.
