Как точить цепь пилы ратфилем

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Конфигурация звена

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

  • Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°.
  • Задний угол верхнего лезвия — от 50 до 60°.
  • Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

  • Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм.
  • Низкая скорость заточки.
  • При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно.
  • Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструкция станка

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станкаСтоимость, руб.
Авангард МЗЦ-100/4501700
Einhell BG-CS 85 E1990
Бригадир Professional GM4P2270
Тайга МЗ-6004320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

  • Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц).
  • Оптимальная мощность — от 250 до 600 Вт.
  • Скорость вращения – 3000—6000 об/мин.
  • Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Как определить, что цепь затупилась

Кто хоть раз работал острой бензопилой, быстро поймет, когда цепь нуждается в заточке. Есть несколько способов это определить:

  • вместо стружки при резке древесины сыплется практически пыль;
  • увеличивается время проводимых операций;
  • чувствуется нагрузка на руки;
  • увеличивается расход топлива;
  • пила застревает, вырывается из рук;
  • спилы получаются кривыми.

Заточку надо проводить как можно скорее, и не только потому, что работать инструментом становится тяжело. При использовании ненаточенной цепи сокращается ее срок эксплуатации и механизм самой бензопилы быстрее изнашивается, выходит из строя раньше положенного срока.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Заточка цепи бензопилы своими руками — практические советы

Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.

Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.

Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.

Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.

Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.

Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.

Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.

Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.

Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.

Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть

Стоимость заточки цепи бензопилы — 250 рублей

Большая нагрузка на бензопилу быстро затупляет цепи, бывает, что за один день цепь точить приходится не один раз. Еще одним фактором быстрого затупления является соприкосновение цепи с землей, даже несколько раз зацепив землю шиной, можно сразу отправлять цепь в заточку, она просто перестанет качественно резать древесину.

Когда требуется заточка цепи бензопилы

Заточка цепей для бензопил часто производится не вовремя, некоторые пользователи попросту не обращают внимание на признаки затупления, в результате цепь тупится и это значительно отражается на качестве резания древесины. Нагрузка на двигатель получается колоссальная, в итоге значительно увеличивается расход горючего, разрушается ведущая звездочка и шина бензопилы

В результате повышается износ всех составляющих пилы и уменьшается производительность работы, а также ведет к полному выходу из строя дорогостоящей техники.

Размеры зубьев при заточке цепей бензопил

Заточка зубьев пилы проводится до полного снятия поврежденного слоя металла

Угол заточки цепи бензопилы может меняться, это зависит от типа применения пилы. Самое главное в этом деле — чем выше угол заточки, тем выше производительность работы пилы, когда необходимо резать мягкую не замерзшую древесину. А если нужна распиловка твердого замерзшего дерева, нужно уменьшить угол заточки, это уменьшит вибрацию и будет способствовать плавной работе бензопилы

Однако, надо помнить, что угол важно выставить не выше 35 градусов и не ниже 25, не относится это правило только к тем цепям, которые предназначены для продольной распиловки, для них угол наклона составляет 10 градусов

Данный показатель влияет на уровень врезания в дерево верхним лезвием и влияет на размер стружки, а значит влияет и на производительность труда. Норма для правильного шага в цепи примерно 0, 5-0,8 миллиметров, обычно эта цифра колеблется около 0, 6 мм.

Заточка цепей бензопил производится на специальных станках.

Угол заточки цепи бензопил строго соблюдается при заточке на таких станках.

Чтобы правильно заточить цепь бензопилы, нужно четко соблюдать некоторые рекомендации и обратить пристальное внимание на имеющиеся затупленные цепи. Высоту ограничителя и остроту угла режущего звена нужно довести до нужных критериев, установленных заводом-изготовителем

Особенно важно, чтобы размеры зубьев были примерно одинаковыми во всех звеньях всей цепи. В противном случае будет сильно снижена производительность работы пилы, а вибрация и нагрузка на мотор будет значительно увеличена

В результате такой напряженной работы цепь может разорваться. А это чревато травмами и увечьями.

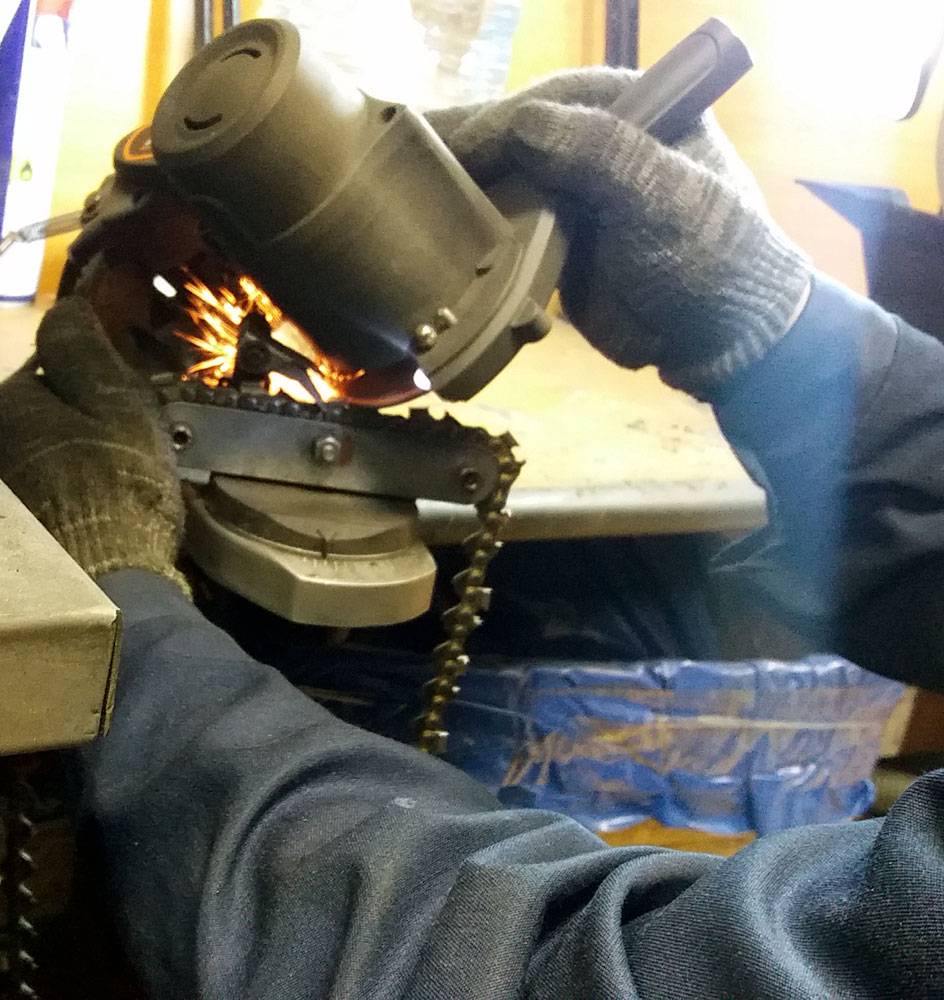

Заточка цепей бензопил делается на специальном станке с соблюдением точного угла заточки
Правильно подбирайте угол заточки звена цепной пилы, это позволит сохранить заточку на большее время и обеспечить максимально комфортную работу инструментом

Мы выполняем следующие работы по заточке:

Обучение заточке инструментов

Мы проводим обучение заточке инструментов в нашем заточном центре.

Мы учим затачивать маникюрные инструменты, парикмахерские инструменты, ножи различных видов.

У нас также можно приобрести оборудование для заточки.

Заточка фрез и других сложных инструментов

При заточке инструментов мы используем различное проф.оборудование

Организация рабочего места мастера-заточника

Особенности строения цепи

Распил дерева похож на работу рубанком. При всем этом размер среза находится в зависимости от толщины ограничителя. Когда цепь пилы работает в насыщенном режиме, зубья затупляются резвее. Это ярко проявляется, когда на пути цепи стает поверхность грунта. Чтоб стопроцентно затупить зубья, довольно на несколько секунд «зацепиться» за грунт. Если по способности нередко проводить заточку, то цепь будет служить еще подольше, так как будет сниматься совершенно малость металла. Кроме вопроса о том, какой угол заточки цепи бензопилы обязан, это тоже необходимо знать!

Работать с затупленным инвентарем не нужно по ряду обстоятельств. Сначала, это отражается в качестве среза, при этом не радикально. Также стремительно наступает вялость, которая ощущается не только лишь на ладони, да и теле.

Чтоб отлично уметь точить цепь бензопилы, следует знать строение ее зубьев. Не обойдется и без познания угла заточки. Кто зуб отличается сложным строением. Его геометрия представлена последующими составляющими:

  • основанием;
  • лопаткой;
  • ограничителем глубины.

При всем этом лопатка состоит из 2-ух лезвий: торцевого и верхнего. При этом у них ожидается верный угол заточки цепи бензопилы, чтоб обеспечить ей нужную производительность.

Самые сейчас додуматься. не цепь пилит дерево, так как служит основой для закрепления режущих звеньев, передвигает их с высочайшей скоростью. Сами звенья имеют острые лезвия, используя которых и спиливается древесная порода.

Самодельное приспособление для заточки цепей бензопил своими руками

Самодельные приспособления для заточки бензопильных цепей рекомендуется изготавливать в случае, когда ежедневно приходится подтачивать цепь на инструменте. Такое самодельное устройство представляет собой электродвигатель с закрепленным на валу абразивным диском. Необходимо использовать именно абразивный диск, так как заточным кругом выполнить данную процедуру невозможно.

Принцип изготовления самодельного станка заключается в том, что двигатель должен быть небольшой мощности, и фиксироваться на основании. Изготавливается специальный шаблон, на котором фиксируется режущий элемент инструмента. Вручную подводится вращающийся диск вместе с мотором к каждому зубу, и осуществляется их заточка

Важно чтобы двигатель был подвижным, а цепь крепилась в неподвижном состоянии

Такое приспособление (из электродвигателя небольшой мощности) является оптимальным вариантом для тех, кто занимается профессиональной заточкой. Дополнительно можно также изготовить специальный шаблон для закрепления устройства. Это упростит необходимость вручную регулировать угол.

Это интересно! Практика показывает, что китайские станки для затачивания зубьев пользуются популярностью благодаря своей эффективности. Их основным недостатком является стоимость, однако при наличии такого устройства дома, можно на нем дополнительно зарабатывать.

В качестве заключения нужно отметить, что цепь является важным устройством каждой бензопилы. Она нуждается в регулярной заточке, и чем дольше не подтачивать зубья, тем быстрее придет время замены устройства

Немаловажно понимать, что работа на инструменте с тупыми зубцами дает большую нагрузку на двигатель

Технические моменты

По большому счету, заточка цепи для бензопилы практически ничем не отличается от работы с другими инструментами для резки дерева. Однако чтобы получить качественный результат и правильно наточить лезвие, необходимо знать его конфигурацию. Зубья бензопилы имеют сложную форму, а потому у несведущих пользователей возникают трудности с их заточкой.

Устройство зубьев

Зубья бензопилы не похожи на обычные лезвия – у каждого есть по две кромки, скошенные под определенным углом, что позволяет не просто разрезать древесину, а строгать ее как рубанком. При этом в зависимости от высоты, на которую выставлен ограничитель, можно контролировать толщину стружки. При интенсивной работе цепь быстро затупляется, поэтому нередко приходится затачивать ее несколько раз в день, даже если вы работаете с мягкой древесиной, не говоря уже о твердых породах. Кроме того, если случайно пару раз задеть пилой почву, зубья моментально затупятся, и дальнейшая работа станет невозможной.

Специалисты рекомендуют вовсе не дожидаться полного затупления зубьев, а затачивать цепь после каждого использования – для профилактики. Дело в том, что при регулярной корректирующей подточке вы снимаете меньше металла с зубьев, чем при основательной заточке тупой пилы, следовательно, вы продлеваете срок эксплуатации инструмента. Чтобы добиться максимальных режущих показателей, лезвия зубьев следует заточить под определенным уклоном. Часть зуба, уходящая назад, отвечает за формирование заднего угла верхнего лезвия, которое входит в древесину.

Передний угол режущего элемента может составлять 60°-85°, смотря какую пилу вы используете и какую работу планируете. Задний угол может быть 50-60°. Точно измерить его сложно, и этот параметр больше зависит от соблюдения всех технических величин. Вы можете изменять угол при необходимости, главное при этом помнить простое правило: чем больше показатель, тем проще работать с мягкой древесиной. Если же вам предстоит иметь дело с промерзлым материалом или твердыми породами, сокращение угла позволит снизить вибрацию.

Каждое звено оснащено ограничителем глубины распила. Положение ограничителя определяет, как глубоко верхнее лезвие будет входить в материал, соответственно, и саму эффективность работы. Выставляйте параметры ограничителя в соответствии с шагом цепи. Чаще всего это значение равно 0,5-0,8 мм. Если оно будет выше, у пилы будет сильная отдача, чересчур большой захват и ощутимое вибрирование. Если ниже – упадет результативность. Поскольку расстояние ограничителя становится меньше после каждой процедуры (стачивается верхняя кромка зуба), его тоже необходимо время от времени подпиливать (через каждые 5-7 сеансов заточки).

Когда нужно затачивать пилу?

Итак, как же понять, что пришло время заточить пилу? Прежде всего, вы заметите, что скорость прохождения разреза существенно снизилась, инструмент стал сильнее вибрировать, да и вообще работать стало тяжелее. На скорость затупления цепи в большой мере влияет интенсивность работы – чем чаще использовать пилу, тем чаще ее нужно точить. Второй основополагающий фактор – материалы, которые вы распиливаете. Если это мягкая древесина, зубья будут затупляться медленно, но если был контакт с грунтом или твердыми элементами, например, с сучками, пила быстро выйдет из строя.

Как понять, что пила затупилась:

  1. Вытягивание и провисание цепи.
  2. Пильное полотно работает неточно и застревает в материале.
  3. Замедление процесса пиления.
  4. Сильная вибрация инструмента.
  5. Изменение внешнего вида опилок – их края становятся рваными, острыми, уменьшается размер. Хорошо наточенная пила дает прямоугольную аккуратную стружку одинаковых размеров и форм.

Затупленной пилой не только неудобно и медленно работать, она сжигает гораздо больше топлива. Кроме того, из-за высокой вибрации стремительно разрушается шина и ведущая звездочка.  Фактически, изнашивается каждый рабочий узел инструмента, и несколько сеансов работы тупой пилой могут привести к серьезным поломкам.
