Как удлинить бур для перфоратора

Какие бывают буры для перфоратора

Перед покупкой следует составить для себя краткий перечень параметров, которые действительно важны для понимания, какой бур для перфоратора требуется выбрать:

Размеры буров/диаметр. Этот показатель зависит от вида работ и обрабатываемого материала;

Хвостовик. Различают несколько типоразмеров

Важно, чтобы он был совместим с имеющимся инструментом;

Производители. Есть первоклассные буры, выпускаемые именитыми производителями

Они недешевы, но надежны и долговечны. Приобретать их стоит для ответственной и профессиональной работы. Если предстоит просверлить несколько дырок, то лучше найти комплектующие подешевле — есть компании, которые предлагают недорогие расходники для электроинструмента;

Напайка. На самом острие бура есть напайка из твердого спецсплава. Такой наконечник увеличивает скорость бурения и дольше сохраняет инструмент;

Типы канавок. Спиралевидные бороздки на буре могут быть разных типов. Для профессионального агрегата они выполняются с выступом на дне или под скос. В бытовых же канавки полукруглые.

Важно знать: 6 основных составляющих перфоратора: как все устроено?

Основным параметром, по которому надо подбирать насадку — это хвостовик. Им называется нижняя часть стержня, зажатая в патроне инструмента. Выпускают их по нескольким стандартам:

• SDS-plus. Этот типоразмер с диаметром 10 мм и заглублением в гнездо на 4 мм, например, Bosch SDS-Plus 12×165. Применяется для бытовых агрегатов небольшой мощности;

• SDS-max. Применяется в профессиональных высокопроизводительных инструментах, ∅18 мм, а глубина зажима в патрон — 9 мм, наподобие Bosch SDS-Max 16×400/540 мм;

• SDS-top. Практически не используемый (кроме некоторых старых моделей Бош) формат с диаметром 14 мм;

• SDS-quick. Применяется исключительно для агрегатов Uneo и UneoMax от Бош, имеет конфигурацию шестигранника.

Если вдруг оказалось, что у перфоратора разъем SDS-max, а у бура — SDS-plus, не стоит переживать — есть специальные переходники, которые позволят использовать другой типоразмер.

Интересно прочитать: Bosch, Makita, DeWalt: сравнение 3 популярных производителей перфораторов

Важная информация: Какой из 2 типов перфораторов лучше — вертикальный или горизонтальный?

Это интересно: Клинкерная плитка под камень — плюсы и минусы

Оснастка перфоратора

Чаще всего его используют для работы с:

• бетоном;
• кирпичом;
• камнем;
• железобетоном;
• металлом.

Редко – с древесиной. Разнообразие материалов предполагает наличие большого количества насадок (рабочего органа):

• сверла;
• буры;
• зубила;
• коронки.

Все они предназначены для выполнения разных работ. Сверлами в поверхностях делают аккуратные отверстия нужного диаметра и глубины.

Изделия, которые предназначены для работ по такому прочному материалу, как бетон, изготавливают с применением твердосплавных пластин. Их напаивают на режущую часть. Но в процессе применения они изнашиваются.

Как заточить сверла по бетону для перфоратора? Заточку можно выполнить на корундовом точильном круге, который установлен на соответствующем оборудовании. Сверло необходимо затачивать так, чтобы износившиеся режущие края стали прямыми, а место, в котором они пересекаются, точно совпадало с осью вращения перфоратора

Обращать внимание следует и на угол заточки двух режущих кромок. При неравномерности этого параметра, кромка, у которой угол заточки большой, будет нагружаться сильнее. В результате перфоратор быстро выйдет из строя

В результате перфоратор быстро выйдет из строя.

Буры предназначены для пробивания высокопрочных материалов. Инструмент с буровой насадкой одновременно сверлит, совершает вибрирующие действия или удары. Такая работа необходима при установке розетки. Когда на аппарат установлены зубило или лопатка он работает как отбойный молоток.

Тип крепления у всех насадок, кроме сверл, подходит только для перфоратора, потому что имеет под него крепления в форме канавок и посадочный хвостик. Обычное сверло от дрели закрепить в перфораторе можно, нужен съемный патрон (переходник). Он бывает 2-х видов: кулачковый и быстрозажимный. Для закрепления кулачкового зажима используют специальный ключ. Его вставляют в резьбу на внешнем периметре и поворачивают. В это время цанговый механизм, который установлен внутри патрона, в зависимости от того в каком направлении двигают ключом, сжимается или разжимается.

Быстрозажимной патрон приводят в действие, прилагая небольшое усилие рукой. Отверстие для сверла откроется, если нажать вниз на патрон.

Есть еще и небольшая вытянутая конструкция, позволяющая удлинять сверла. Благодаря удлинителю можно делать более глубокие сквозные отверстия в разных материалах. При сверлении с его использованием следует внимательно корректировать режимы резания.

Для разных материалов нужных разные сверла

Верный выбор бура

Самое первое, с чего хотелось бы начать, это то, что для работы с бетоном направляться пользоваться перфоратором с бурами — насадками нужного диаметра, если вы, само собой разумеется, желаете добиться желаемого результата.

Но и это еще не все, возможно взять перфоратор любой мощности и все-таки не достигнуть цели. Лишь удачно подобранный бур станет залогом отличных показателей и четкого исполнения задач.

Отличие бура от сверла

На первый взгляд несведущий человек еле отличит бур для бетона от сверла с победитовым наконечником, используемого на базе ударной дрели.

Отнюдь, различия имеется и достаточно значительные:

Правила безопасного использования инструмента

Для обеспечения безопасных условий труда и эффективного использования инструмента при работе перфоратором следует соблюдать ряд правил:

обязательно использовать средства индивидуальной защиты глаз, ушей, рук и ног;
проводить осмотр инструмента перед каждым началом работ;
при бурении длинных отверстий необходимо начинать с коротких буров и выполнять бурение постепенно;
длительная непрерывная работа приводит к перегреву редуктора и обмотки якоря. В этом случае перфоратору нужно давать остыть. Допустимая продолжительность работы в холостом режиме и под нагрузкой указаны в паспорте инструмента или в руководстве по эксплуатации;
соблюдать режим смазки хвостовиков буров. Делать это следует литолом или солидолом через каждые 150–200 выполненных бурильных операций. Некоторые источники рекомендуют смазывать хвостовики буров при каждой установке бура в патрон;
своевременно выполнять техническое обслуживание инструмента. Объём работ технического обслуживания и его периодичность указаны в паспорте перфоратора;
если обрабатываются материалы повышенной твёрдости, необходимо использовать жидкостное охлаждение отверстия;
при интенсивной работе периодически охлаждать бур. Металл рабочего инструмента (бура) при перегреве безвозвратно меняет свои механические свойства (твёрдость, упругость). Если своевременно не охлаждать бур, он станет непригодным для дальнейшей работы. Не существует нормирования времени работы бура. Это зависит от усилия, приложенного к перфоратору, материала, который бурят, интенсивности бурения и др. Определять температуру нагрева бура рукой крайне опасно

Лучше обращать внимание на тепло, исходящее от корпуса перфоратора. Перегретые буры часто изменяют цвет на более тёмный, иногда с синим отливом.

Для длительного бурения особо твёрдых материалов, во избежание перегрева бура, следует использовать систему принудительного жидкостного охлаждения. Такая система реализуется за счёт подачи в зону бурения охлаждающей эмульсии или обычной воды. Для этого применяют тонкие трубки или специальные водяные муфты.

Подача жидкости в зону работы

Чтобы не усложнять работу, достаточно охлаждать бур в подготовленной ёмкости с водой через одинаковые промежутки времени. Эти интервалы устанавливаются опытным путём относительно температуры нагрева бура

Важно не перекалить бур. Не доводите его до состояния, в котором он изменяет цвет

В каких случаях могут мигать лампочки?

Если перфоратор оснащён лампочками световой сигнализации, то их сигнал может означать поломку или неисправную работу какого-либо узла или механизма. Если на перфораторе мигает красная лампочка, следует обратиться к руководству по эксплуатации прибора.

Размеры инструмента

Качество работы обеспечит только правильный подбор бура для прочных конструкций. Существует несколько нюансов:

• диаметры основания буров по бетону для перфоратора;
• диаметральное сечение рабочего отдела;
• длину бурильного элемента.

Выпускают приспособления по размерам, оговоренные в нормативных документах.

При покупке необходимо следовать таким рекомендациям специалистов:

в бытовых условиях при произведении ремонта или частного строительства самыми ходовыми являются буры по бетону для перфоратора 6 мм, 8 мм и 10 мм;

для обеспечения углублений под тяжёлые и массивные предметы выбирают инструменты с диаметральным сечением 10 или 20 миллиметров.

Как совместить перфоратор с обычным сверлом

В перфораторах же применяется универсальный патрон, применяемый и при бурении, и при необходимости долбления. В нем крутящий момент трансформируется в возвратно-поступательные перемещения или во вращение. По этой причине патроны для перфораторов под сверло должны выдерживать воздействие нагрузки как на ось, так и от крутящего момента.

При определенных режимах работы эти нагрузки могут действовать одновременно, потому применение простых цанговых зажимов, как у дрели, недопустимо.

Устройство патрона-переходника под сверло

Хвостовик бура, вставляющийся в зажим, имеет цилиндрическую либо коническую форму. На нем имеется две пары пазов, проходящих на всем протяжении – по два открытых и закрытых.

• втулка со шлицами, установленная на валу двигателя;
• кольцо на втулке;
• конусообразная пружина, подпирающая кольцо;
• стопорные шары, размещенные между втулкой и кольцом;
• кожух, закрывающий весь узел.

Закрепление бура осуществляется при захождении хвостовика во втулку. При этом открытые пазы совпадают со шлицами, а шары, подпирающие кольцо, входят в скрытые отверстия. В итоге исключается выпадение сверла из зажима, крутящий момент передается от вала посредством шлицев. Пята хвостовика воспринимает импульсы от бойка перфоратора.

Виды насадок и сверл — какие производители лучше

Рекомендуется отдавать предпочтение фирменному рабочему оборудованию Bosch, Metabo, Makita. Запасные части этих производителей не только служат долго, но и с меньшей вероятностью повредят инструменты и поверхности.

Виды наконечников (твердосплавных режущих пластин) буров

Разберем подробнее разновидности рабочих съемных элементов электрических перфораторов.

Шнековые насадки

Их используют, когда нужно создать глубокие ямы. Спиральная конструкция обеспечивает эффективное удаление пыли, что сокращает время выполнения работ.

Пологие сверла

Они пригодятся, когда нужно сделать небольшое отверстие. Они долговечны, но неудобны для длительного использования: из-за слабого удаления мусора пользователю приходится вручную убирать пыль из образовавшейся дыры.

Спиральные буры

Лучше всего они подходят, если вам нужно просверлить толстую стену: конструкция обеспечит качественный и своевременный вывоз строительного мусора.

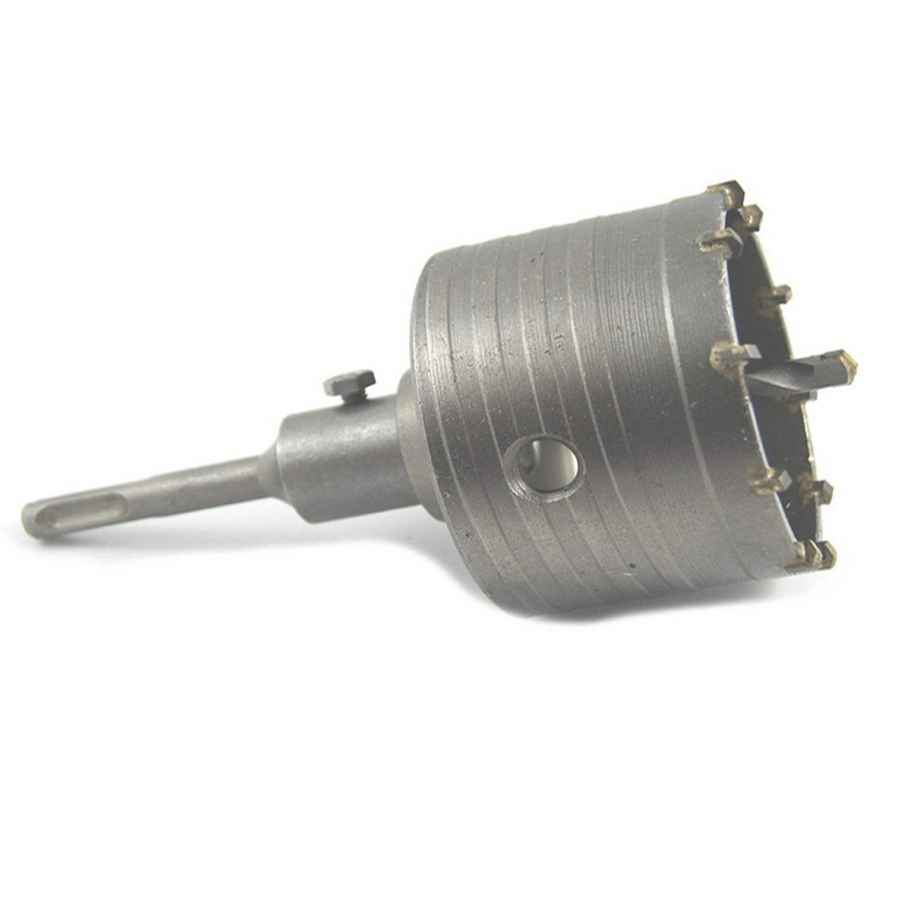

Коронка для перфоратора

Коронки

Используются в электромонтажных работах. Необходимы, когда нужно отверстие под розетку или выключатели. Бывают коронки с алмазным напылением или победитовыми зубцами.

Другие виды сверл

Есть разновидности насадок, полезные в определенных специфичных ситуациях:

• Сверло с большим уклоном канавок на высокой скорости образует глубокие отверстия, быстро изнашиваются, оказывая большую нагрузку на электроинструмент.
• Насадка с малым углом наклона канавок быстро просверлит большое число малых отверстий.

Правила пользования

Важно знать что со временем буры будут тупиться и не будут радовать вас как раньше. Если пользование инструментом то инструмент затупиться довольно не скоро, а если и затупиться со временем то легче купить новый, но если пришла необходимость, можно заточить его с помощью алмазного камушка, либо на точильном станке. Не менее важно знать что пластинка нагревается, по этому заточка происходит медленно, понемножку, с перерывами на охлаждение, при этом дать ему остыть в воде крайне не хорошая идея, охладить можно только с помощью воздуха, это важно так как иначе образуются микротрещины, и тогда бур начнет очень быстро тупиться

Не менее важно знать что пластинка нагревается, по этому заточка происходит медленно, понемножку, с перерывами на охлаждение, при этом дать ему остыть в воде крайне не хорошая идея, охладить можно только с помощью воздуха, это важно так как иначе образуются микротрещины, и тогда бур начнет очень быстро тупиться

Техника безопасности

Прежде всего, нужно соблюдать правила безопасной работы на наждачных кругах. Все просто. Обязательно используем защитные очки для защиты глаз от кусочков окалины и абразива, даже если наждак оборудован прозрачным защитным экраном. Обязательно отсутствие перчаток на руках — достаточно зацепиться одной нитке, а за ней намотает и всю кисть в рукавице. По этой же причине тщательно застегиваем все пуговицы (особенно на рукавах) — и никаких пышных развевающихся одежд. Заточной камень должен быть тщательно выровнен и не иметь биений — в конечном счете, соблюдение этого пункта скажется и на качестве заточки. Подручник тоже должен быть отрегулирован — большой зазор между ним и камнем является источником потенциальной опасности, особенно при заточке тонких сверл, поскольку туда может затянуть и сверло, и пальцы.

А вообще, есть еще одно правило безопасной работы на электроинструменте: не надо его бояться. Но вот проявлять уважение — обязательно.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Типы материала буров

Есть несколько видов буров, используемых для решения ремонтно-строительных задач. Буры по бетону со стальной режущей частью – наиболее распространенный тип сверла. Такие буры по бетону изготавливают из стали со вставками из карбида вольфрама. В поликристаллических алмазных бурах используются синтетические алмазы в соединении со твердосплавным пластинам. Алмазные буры в 40-50 раз прочнее стальных. Для их производства применяются промышленные алмазы, которые предназначены именно для бурения сверхпрочных поверхностей.

Для получения разных результатов также используются различные технологии бурения и вспомогательные детали. Например, если вам нужно увеличить диаметр отверстия, можно использовать специальные насадки.

Для одного отверстия могут применяться сразу несколько типов бура. Это связано с тем, что каждый тип предназначен для определенных целей. С помощью одного бура можно проделать отверстие, с помощью другого – придать нужную форму или увеличить диаметр. Буры по истечению эксплуатационного срока подлежат замене

Их не восстанавливают и не ремонтируют, поэтому важно следить за уровнем заточки и вовремя менять расходные материалы для перфоратора

Поскольку бурение предполагает работы с твердыми материалами, эффективность и результат бурения зависит от материала бура.

Карбид считается лучшим материалом в кругу профессионалов для производства буров. Есть риски поломки в случае, если вы не будете держать бур для перфоратора под прямым углом к поверхности конструкции. На качество и производительность буровых работ влияет материал расходника. Покрытие играет важную роль в поддержании идеальной остроты бура. Также покрытие позволяет избежать коррозии и образования ржавчины.

На рынке вы можете найти несколько вариантов покрытия бура:

• черный оксид. Вместе со смазывающим составом он обеспечит устойчивость бура к перегревам и антикоррозийную защиту. Благодаря этому покрытию бур для перфоратора прослужит дольше;
• нитрид титана для бура. Встречается в моделях инструментов на высокоскоростных поворотных бурах. Это еще один отличный вариант для дополнительной прочности бура. Даже после заточки бура сохраняются свойства защитного покрытия;
• нитрид титана алюминия для бура. Это лучший вариант с позиции долговечности изделий. Именно это покрытие обеспечивает надежную защиту от истирания, коррозии, увеличивая эксплуатационный срок бура;
• алмазное порошковое покрытие для бура. Этот тип покрытия используется для бура, которые предназначены для выполнения серьезных промышленных задач. Алмазное покрытие упрощает процесс работы с твердыми материалами. Такие буры отлично справляются с задачей и избавляют вас от дополнительных затрат времени. Используются для создания отверстий в камне или плитке. После нанесения этого покрытия буры становятся очень твердыми и абразивными.

Бур и сверло. В чем разница?

Сверло – инструмент, который является оснасткой дрели. Главное назначение дрели – это сверление. Хоть и есть приборы имеющие функцию удара, но это идет уже в дополнение к сверлению. А в перфораторе, наоборот, на первом месте стоит функция удара и дробления материала, которая дополнена возможностью вращения. Оснастки для этих двух инструментов внешне схожи, но они могут быть взаимозаменяемыми. Это обусловлено тем, что бур в перфораторе имеет не жесткое крепление для быстрой смены оснастки. А дрель имеет кулачковый патрон, здесь происходит жесткое крепление.

Теперь давайте рассмотрим различия в конструктивной части этих двух инструментов. Хвостовик сверла представляет собой гладкую поверхность, имеющую простую форму. А хвостовик бура имеет форму цилиндра с выступами и выемками, которая называется SDS-plus и SDS-max. Канавки сверла имеют острую кромку, с их помощью они вырезают отверстия в обрабатываемом материале. Эта конструкция у перфораторных оснасток создана для вывода остатков материала. Так же сверла отличаются своей конструкцией по назначению к определенному материалу. Например, сверла для металла имеют различный угол заточки головки, а для работы с деревом инструмент имеет самоцентрующуюся головку.

Насадки-миксеры на перфоратор

Перфоратор в режиме сверления может применяться в качестве низкооборотистой дрели для замешивания растворов. Для этого необходимо перфоратор переключить в режим сверления, а также снизить обороты вращения патрона. Для смешивания сухих смесей в патрон перфоратора устанавливается насадка миксер, которая имеет форму венчика.

Перемешивать такими насадками можно сухие смеси, а также готовые растворы. Причем это могут быть не только такие вещества, как гипс, клей и цемент, но еще и битумные вязкие смеси. Конструкция венчика достаточно простая. Изготовить миксер насадку можно своими руками при наличии сварочного аппарата

Однако при том важно учитывать, что для каждого вида смеси применяются соответствующие по формам насадки. Для герметиков используются венчики, которые обеспечивают эффективное перемешивание раствора, исключая проникновение кислорода в состав

Если перед вами стоит вопрос, какой инструмент лучше использовать для перемешивания раствора — дрель или перфоратор, тогда лучше выбрать перфоратор, который имеет большой момент, в отличие от высокооборотистых дрелей.

Это интересно! Знаете ли вы, что при использовании высокооборотистой дрели для смешивания растворов может повлечь за собой выход из строя электромотора. Причиной тому является большая нагрузка, которая способствует увеличению тока, протекающего по обмотке статора и ротора. При нагреве обмотки происходит нарушение изоляции, и как следствие, выход из строя мотора.

Буры для перфораторов

Одним из самых распространенных видов насадок на перфораторы является бур. Он имеет вид обычного сверла по бетону для дрели, только вместо цилиндрического основания для закрепления в цанговом патроне, имеется специальная конструкция SDS-max или SDS-plus. Предназначаются буры для того, чтобы проделывать отверстия в бетонных и кирпичных стенах. Состоят они из следующих частей:

1. Хвостовик — это та часть, которая утапливается в патрон перфоратора. За счет специальной конструкции хвостовиков, насадка после установки имеет люфт, за счет которого и обеспечивается ударное движение
2. Рабочая часть — это спираль, которая предназначена для того, чтобы отводить пыль и частицы бетона из высверливаемого отверстия. Спирали могут быть шнековыми, а также спиральными и пологими. Если шнековые позволяют сверлить глубокие отверстия, то спиральные предназначены для того, чтобы проделывать отверстия под установку дюбелей
3. Наконечник — это режущая часть, которая также является направляющей при выполнении соответствующих работ. На наконечник наносятся напайки из твердосплавных материалов, что повышает износостойкость буров, а также продлевает срок их службы. Наконечники имеют не только разное количество граней, но и соответствующие типы заточки, что влияет на качество и скорость бурения отверстий в бетоне

Буры выпускаются разных диаметров от 12 мм до 60 мм, а также они имеют разную длину от 10-15 см до 1 метра. В зависимости от поставленных задач, необходимо выбирать соответствующие буры для перфораторов.

https://youtube.com/watch?v=fvDBRO1Sq1Y%3F

Это интересно! Если необходимо бурить отверстие в железобетоне или граните, то для таких целей применяются буры с напайкой из алмазного напыления.
