Приспособления для болгарки: совершенствование инструмента

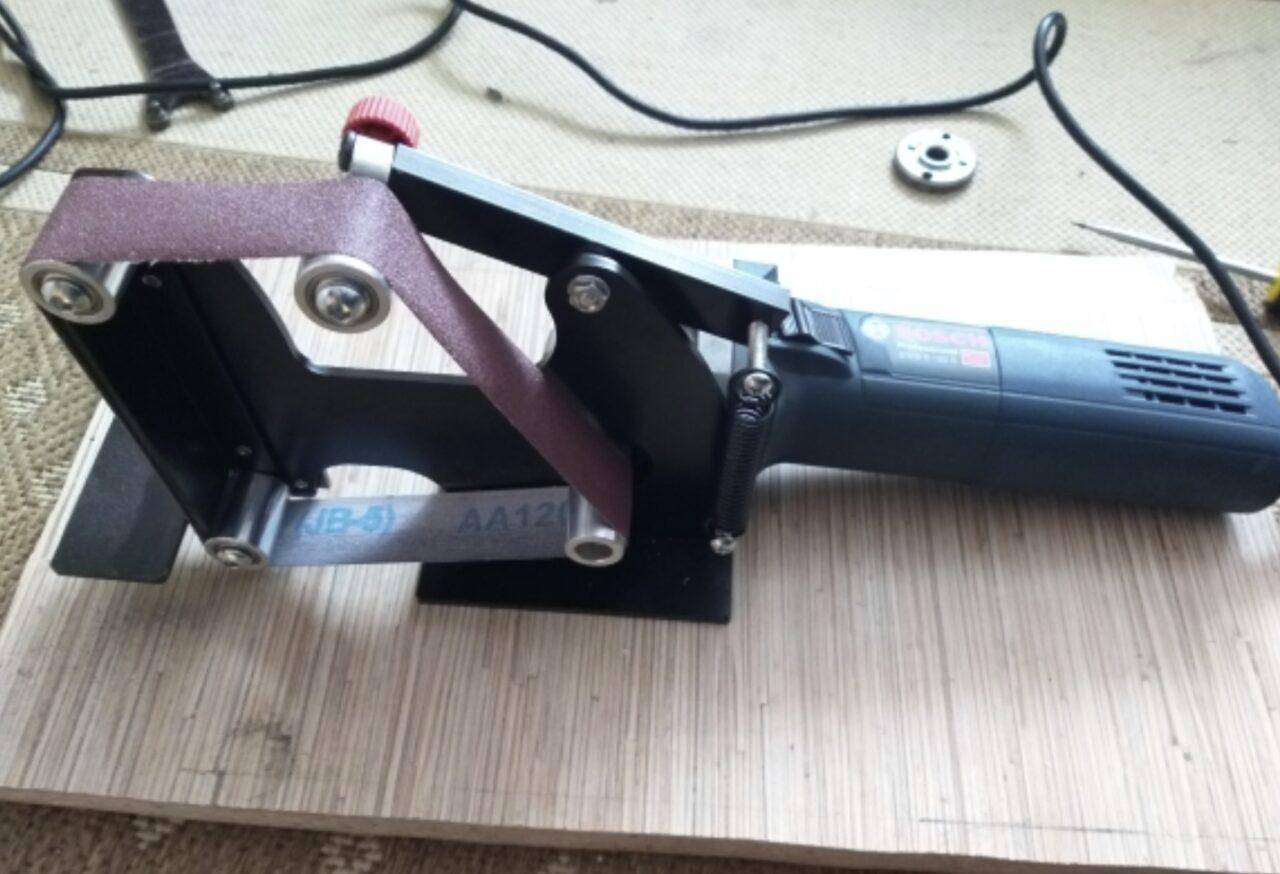

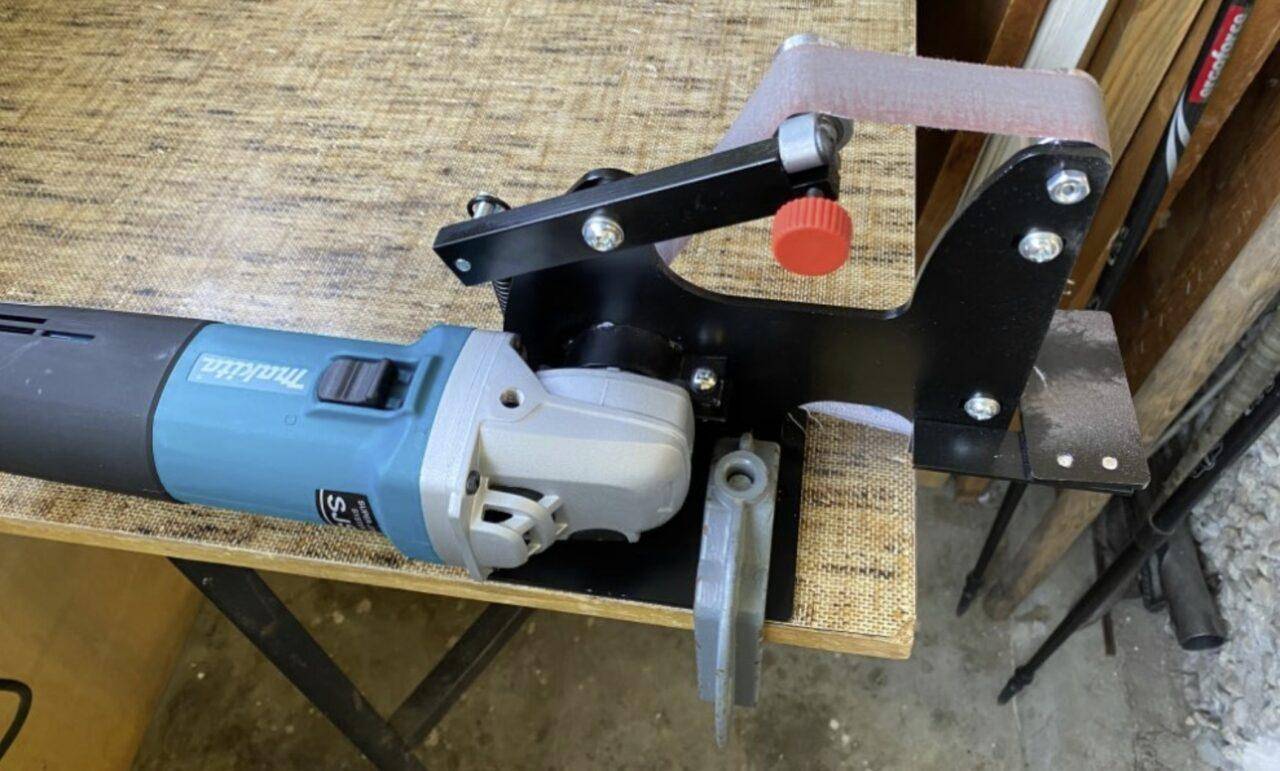

Угловая шлифовальная насадка для УШМ

Этот многофункциональный адаптер превращает вашу «болгарку» в мини шлифовальный станок. Его наличие позволяет обрабатывать различные деревянные, металлические, керамические детали. Он незаменим при необходимости наточить инструмент – нож, стамеска, ножницы.

Гаджет рассчитан на подключение к машинке со стандартом диска – 100мм, 115мм, 125мм. Для его работы нужна шлифовальная лента, специальным образом склеенная наждачная бумага, шириной от 30мм.

Угловой шлифовальный станок будет полезен в любом частном хозяйстве. Он небольшой и может быть установлен стационарно, при необходимости подключаясь к «болгарке».

Универсальный привод для станка

В том случае, когда редуктор болгарки износился или инструмент пришёл в негодность, успешно можно применить электродвигатель для изготовления металлорежущего оборудования для мастерской. Примером того, что можно сделать из болгарки своими руками, может служить самодельный фрезерный станок. Учитывая, что электродвигатель шлифмашинки имеет высокие обороты, его не стоит применять к сверлильному или токарному станку. Фрезерный станок — это то, что надо.

Для изготовления можно приспособить обыкновенный старый журнальный столик. В столешнице просверлить отверстие для выхода фрезы. От болгарки отсоединить редуктор и снять с вала двигателя ведущую шестерню. В магазине купить цанговый зажим ЕР11 и надеть его на выступающий конец вала ротора мотора.

Снизу к столешнице закрепить вертикальный кронштейн, имеющий прорези для перемещения привода. К нему прикрепить привод, торцевая фреза должна выступать сквозь отверстие в столешнице. Для удобства фрезерования на крышке стола установить направляющий упор.

Originally posted 2018-07-04 08:19:34.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Настольный шлифовальный станок для болгарки

Требуемые приспособления и материалы:

• шлифовальное приспособление с абразивным диском;
• стеллажи (16 мм);
• небольшой кусочек лома (квадрат или прямоугольник от 12 до 25 мм);
• фанера (6,5 мм);
• ручная пила;
• дрель с сортированными сверлами;
• сабельная пила или копировальная пила;
• необязательно, но настоятельно рекомендуется.

Шаг 1: Дизайн. Эта модель предназначена для дешевого шлифовального станка. Продумайте все детали.

Шлифовальный станок из болгарки

• Шаг 2. Начало работы. Понадобится база и некоторые вещи поддержки, чтобы вытащить вашу болгарку достаточно высоко, чтобы очистить колесо. Обработку можно провести с помощью ручной пилы.
• Шаг 3: Опора. Отметьте и вырежьте 2 боковые опоры, затем вперед и закрепите их винтами, предварительно просверлить их (размеры могут отличаться).
• Шаг 4: Сверло и крепление. Далее, необходим болт, который подходит к отверстию, для ручки вашей угловой шлифовальной машины.
• Шаг 5: Восстановление приспособления. Теперь понадобится 2 стороны. Где скребки сделают схему сильнее, но если у вас нет приспособления, она будет работать и без них.
• Шаг 6 Шпунт. Шпунт представляет собой углубление или канавку на крае куска обрабатываемого материала для присоединения другой доски.Есть несколько способов добавить их. Самый простой из них будет с настольной пилой, но если ее нет возможен другой способ. Метод 1. Отметьте, где вы хотите получить шпунт, зажмите кусочек и используйте пилу, аккуратно срезывая на стороне линии. Если вы хотите сделать это легче, вы можете взять кусок дерева и поставить его на бок своей линии, чтобы сделать преграду. Вы можете продолжать делать порезы вдоль стороны, пока не дойдете до конца, а затем вырежьте то, что осталось из лишнего материала.
• Шаг 7: Способ 2. Этот способ намного быстрее и точнее если у вас есть маршрутизатор, вы можете сделать для него небольшую таблицу.
• Шаг 8: Объедините элементы. Теперь смонтируйте свои 2 стороны и измерьте размеры верха изделия, вырежьте необходимую крышку и установите.
• Шаг 9: Ремешок. Одного болта недостаточно, чтобы держать угловую шлифовальную машину. Болт подвергается потоком на нем, поэтому найди какой-нибудь обвязочный материал, клейкую ленту. Такие изделия будут работать, если у тебя абсолютно ничего нет. Можно применить небольшую полоску металла.

Изготовление транспортира для болгарки

Транспортир является необходимым приспособлением для болгарки. Он полезен для резки металла. Данное устройство позволяет точно рассчитать угол резки. Его можно сделать самостоятельно. Транспортир состоит из следующих частей:

• петли;
• уголка;
• болта.

Работа транспортира проходит по следующим этапам:

• установка направляющего уголка на плитку;
• плотное прижатие самой заготовки к его полкам;
• резка металла с несильным надавливанием на режущие элементы диска.

Перед началом изготовления любого приспособления для болгарки рекомендуется составлять подробные чертежи деталей и самого процесса установки.

Главная » Монтаж » Приспособление для резки листа болгаркой. Приспособления для болгарки – можно купить, а лучше сделать самостоятельно

Как изготовить станину для болгарки

Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Технология работ

вырез в форме треугольника

Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

• 75х30х55 мм;
• 45х60х60 мм.

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится

Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.

Отрезной станок

Отрезной станок используют для резки и раскроя металла и профиля, получения одинаковых по размерам заготовок, пропила на определенную глубину, резки керамической плитки и т. д. В торговой сети можно приобрести готовую конструкцию, которая стоит немалых денег. Сделать приспособление, которое будет выполнять те же функции в домашних условиях и небольших мастерских, можно из болгарки мощностью от 0,9 кВт.

На рисунке видно, что для изготовления такого приспособления необходимо лишь продумать конструкцию и надежную фиксацию УШМ. Для этого необходимо предварительно определиться с размерами и закрепить в 2-3 точках, чтобы в процессе выполнения резки инструмент не перемещался

И это очень важно

Болгарка может располагаться и снизу столешницы стола. В этом случае она будет не только разрезать разные материалы на части, но и работать как циркуляционная пила.

Маятниковая пила

Точность высокоскоростной резки разных материалов и под необходимым углом обеспечивает специальное устройство, называемое маятниковой пилой. В домашних условиях ее можно сделать из болгарки мощностью от 0,9 до 2,5 кВт, продумав конструкцию, которая напрямую зависит от модели УШМ. Все, что необходимо сделать, – изготовить металлическую платформу с прорезью, уголком, маятником и надежно закрепить на ней сам инструмент. Для этого необходимо задействовать отверстия под установку ручки на самой болгарке. Под их размер необходимо изготовить скобу, полосы, шпильки и подшипники, с помощью которых закрепить болгарку в рабочем положении. Приспособление для УШМ готово.

Покупать или нет?

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы, достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью в соответствии с вашими требованиями, а ведь они то у всех разные. В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьёзными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать своё.

Штроборез

Часто при укладке электропроводки или вырезании проходов в стене, болгарка используется в качестве штробореза. При этом комфорт и безопасность во время работ оставляет желать лучшего.

Если изготовить насадку на УШМ с прочным основанием – можно делать разрезы в стенах, насколько хватит диаметра диска.

Самодельная насадка на УШМ для штробления стен

По сути – это подошва-упор, которая позволяет плавно перемещать болгарку вдоль стены, с равномерным усилием. Когда вы будете изготавливать это приспособление для болгарки самостоятельно – не пожалейте времени, и установите закрытый чехол с патрубком для подключения пылесоса.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Простой отрезной станок

Существует приспособление и простые чертежи, для болгарки, которые могут создаваться своими руками. Подставка для болгарки очень полезна в цехе металлообработки, а также на деревянных работах.

Используемые детали:

1. Металлическая опорная плита.
2. 3 «C- Угол сечения секции 2 шт.
3. 1 «L- Угол сечения секции 4 шт.
4. Дверной кронштейн.
5. Жесткая пружина.
6. Гайки и болты.
7. Металлические изделия.

Как сделать:

• Шаг 1: Создайте базу подставки. Первым шагом создания отрезного станка своими руками является его основание. Весь стенд будет сделан из металла. Базовая плита и L-образные металлические части будут использованы для изготовления основания. Требуемая толщина плиты основания является 3 мм, для лучшей работы стенда. Прежде всего необходимо вырезать L-секцию в четыре части, равных четыре стороны базовой пластины. После этого склейте опорную плиту и L-образную секцию. Позаботьтесь о том, чтобы шов был совершенным и точным.
• Шаг 2: C- секция для удержания угловой шлифовальной машины. Удерживающая способность канала C-секции очень высока. Металлический кусок сваривается с этим C-образным сечением, чтобы удерживать угловую шлифовальную машину болтом или ручкой углового шлифовального станка.
• Шаг 3: — Другая часть C-секции. Сваривается металлическая деталь в конце C-секции.
• Шаг 4: — Прикрепление обоих частей C-секции.
• Дверной кронштейн используется для крепления обеих частей C-секции.
• Шаг 5: — Прикрепите пружины и всего узла. Теперь вся эта сборка прикреплена к основанию двумя болтами. После этого прикрепите пружину.
• Шаг 6: — Удержание заготовки.

Простой отрезной станок

Это последний шаг изготовления угловой шлифовальной машины. Можно использовать длинный болт и канал L-секции, чтобы сделать удерживающее устройство заготовки. Два болта с шестигранной головкой используются для крепления канала L-секции с основанием.

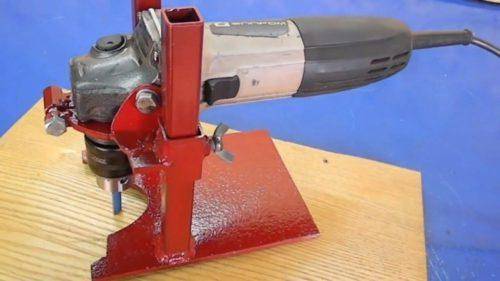

Фрезерный станок

• с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
• с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.

В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.

Фиксатор для болгарки

Второй по популярности способ добавить удобства при работе с УШМ – зафиксировать инструмент неподвижно на верстаке или в тисках.

Установив соответствующий диск – можно получить отличный точильный станок, или просто наждак. Сама болгарка не перестает быть таковой. В любой момент откручиваете крепление – и приступаете к ручной работе.

Если поперек диска закрепить прочный упор с прорезью – можно обрабатывать детали с высокой точностью, держа заготовку в руках.

Наиболее востребованной остается дисковая пилорама из болгарки. Изготовив прочную станину, и надежно закрепив под ней УШМ – вы получаете сезонный распиловочный станок, который при необходимости легко разобрать.

При этом у вас по-прежнему есть болгарка и отличный верстак (правда с прорезью в середине столешницы).

Вариант №1

Общий вид станка (хотя это скорее приспособление) показан на рисунке:

Его составными частями являются УШМ (как выбрать болгарку, читайте здесь) и труба, выполняющая одновременно функцию рамы и рабочей рукоятки. Закрепить на ней «болгарку» при помощи металлической пластины из толстого куска железа несложно – понадобится не более получаса. Опору для конструкции можно сделать из такого же металлического образца, приварив к нему уголок. Конец рычага монтируется на оси, а его обратный ход обеспечивается пружиной.

Такая модель удобна тем, что имеет небольшой вес, и установить ее можно практически в любом месте. Да и сборка не потребует каких-либо затрат – все необходимое найдется без труда.

Штроборез из болгарки

На базе УШМ мощностью от 1,2 кВт изготовить приспособление для выполнения штроб (борозд) в поверхностях стен, пола и потолка несложно. Главная задача заключается в установке двух дисков на валу. Ведь именно ими прорезается канавка одинаковой ширины и глубины для укладки кабелей, проводов, труб небольшого диаметра. Не всегда величина родного вала УШМ позволяет их туда установить, да еще и на определенном расстоянии. В таком случае приходится изготавливать втулки, чтобы уже на них закрепить диски на нужную величину с использованием прокладок разной ширины. Так как защитный кожух болгарки рассчитан на один диск, то появляется необходимость в изготовлении нового защитного кожуха, который бы защищал рабочего при выполнении операции. Часто возникает необходимость снабдить такой защитный кожух патрубком для отвода пыли и мелких отходов к пылесосу. Более продвинутые умельцы УШМ устанавливают на специальные ролики (от 2 до 4), чтобы во время движения снизить нагрузку на руки и без усилий перемещать ее по поверхности. Не будет лишним узел регулировки погружения дисков в поверхность, конструкцию которого тоже необходимо продумать.

Во время проведения работ с приспособлениями на основе болгарки необходимо соблюдать технику безопасности. Они при определенных обстоятельствах могут навредить здоровью человека, стать причиной травмы и даже смертельного случая. Перед началом работ необходимо:

• надеть спецодежду и индивидуальные средства защиты (рукавицы, защитные очки, пылезащитную маску, беруши);
• проверить надежность крепления всех составляющих приспособления;
• проверить целостность электрического шнура и вилки;
• убедиться, что установлен диск необходимого диаметра, без изъянов и соответствующий выполняемой работе;
• проверить работу приспособления на холостом ходу.

• следить за тем, чтобы электрический шнур не перекручивался и не натягивался;
• не удалять отходы в процессе работы болгарки руками;
• материал, подлежащий обработке, надежно закреплять, если это предусмотрено технологией выполнения работ;
• не работать с приспособлением, если появились признаки его неисправности;
• замену диска на новый или вышедший из строя производить только после прекращения его вращения.

По окончании работы необходимо приспособление отключить от электрической сети.

На видео можно наглядно рассмотреть приспособления, где болгарка является обязательным элементом конструкции. Они помогут домашним умельцам облегчить выполнение многих операций, повысят качество и производительность труда, расширят возможности болгарки.
