Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
- основные;
- специальные;
- комбинированные.
Виды основных бит:
- шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
Виды специальных бит:

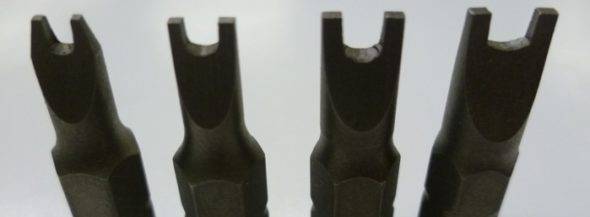

- tri wing или трёхгранные;
Double pinимеют выемку
Бита для гипсокартона имеет упорный ограничитель
Бита с пружинным фиксатором
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.

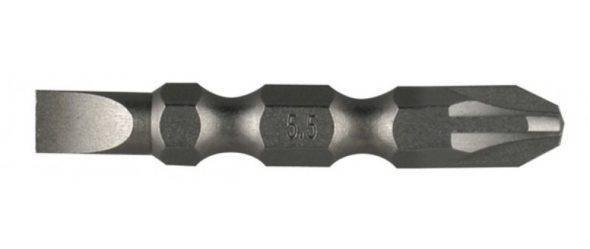

Пример комбинированной насадки
Шлицевой хвостовик и звёздочка
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
В зависимости от формы хвостовика насадки имеют определённую маркировку:
Sl (Slot) – шлицевые;
Ph (Philips) – крестообразные универсальные;
Pz (Poz >Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие
От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
- Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.

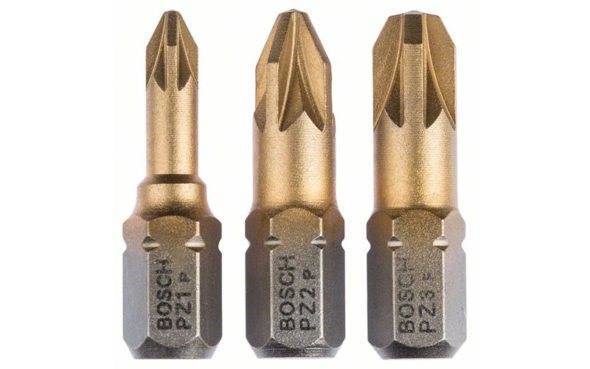

Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
Разновидности и причины заклинивания сверла в электродрели
Есть несколько причин, почему может заклинить электродрель.
Брак
Самая очевидная причина поломки, это заводской брак, такая проблема чаще всего встречается в очень дешёвых и некачественных дрелях. То есть инструмент компаний Bosch, Makita, Metabo, Интерскол будет менее подтверждены браку. Именно поэтому такое оборудование пользуется популярностью.
Нарушения правил работы инструментом
Даже самый надёжный инструмент может подвести, в том случае если им неправильно пользоваться
И здесь уже не важно, кто производитель — тот же Бош или Макита даже больше подвержены поломкам при нарушении правил эксплуатации
Эта причина не привязана к определённому бренду или параметру инструмента, но некоторые марки предусматривают этот момент и делают защиту от неопытного пользователя.
Неисправность патрона
При неправильном использовании или хранении инструмента, главная часть дрели может запросто сломаться. Это очень распространённая проблема, но назвать это браком нельзя.
В первых двух случаях, в домашних условия инструмент починить скорее всего не получиться. В случае третьей проблемы все сделать можно самостоятельно. Но сначала надо определить тип патрона.
Как можно достать сверло из поврежденного патрона?
Больше всего проблем с извлечением сверла возникает в случае, когда патрон был поврежден. Чаще сего повреждение представлено сломанным кулачком и срезанной резьбой. Кроме этого, встречается ситуация, когда повреждается само сверло, которое начинает прокручиваться в кулачке. В результате некоторых деформаций фиксирующего элемента может возникать стружка, которая еще в большие степени способствует износу конструкции.
Конструкция кулачкового патрона с зажимом ключом.
Работа по извлечению сверла в этом случае может заключаться:
- В расслаблении кулачков, для чего могут использоваться два газовых ключа. Вместо газового ключа можно использовать тиски.
- Если газовый ключ отсутствует, то устройство можно закрепить в тисках и наносить легкие удары молотком. В этом случае на поверхности фиксирующего элемента появятся следы от ударов. Для того чтобы снизить степень деформации поверхности можно использовать молоток, рабочая часть которого изготавливается из жесткой резины.
Способ расслаблении кулачков поврежденного патрона.
Как правило, вышеприведенные рекомендации позволяют разжать патрон, что позволит извлечь сверло. Конечно, подобные методы не подходят для каждодневного применения, поврежденный патрон придется заменить.
Снятия патрона с конусным креплением.
Как снять патрон с резьбовым соединением
Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.
Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.
Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»
Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:
- вставить крестовую отвертку в головку винта патрона на дрели;
- легкими ударами молотка углубить винт в резьбовое отверстие.
Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.
Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.
Как освободить быстрозажимной патрон
Для освобождения двухмуфтового патрона нужно провернуть муфту так, чтобы не сломать трещотку. Для этого надо использовать различные сантех. ключи, в противном случае придётся полностью разобрать дрель и выкрутить головку. А это значит, что нужно открутить шурупы на корпусе и запомнив расположение деталей перебрать дрель.
С одномуфтовым элементом конструкции порядок действий не меняется, то есть попытаться сначала открутить с помощью сантех. ключа, а затем просто разобрать дрель и вынуть патрон, разобрав его.
В том случае, если сверло дорогое, нужно сделать несколько распилов. Так же проблемой может являться грязь, попавшая внутрь и заставляющая застревать механизмы. Это может быть песок, земля с водой или ржавчина. В этом случае надо извлечь внутренности дрели и тщательно почистить, а затем начать вынимать различные камушки и куски травы.
Обратите внимание! Лучше снимать на телефон или записывать видео всех этапов разборки инструмента, так как есть шанс что-то забыть или начать вытаскивать не те детали
Извлечение сверла из патрона с помощью тисков
Чтобы приложить более сильное усилие к регулировочной гильзе, рекомендуется использовать тиски. Для этого необходимо надежно зафиксировать в них находящееся в патроне сверло. Причем саму дрель следует расположить горизонтально к поверхности верстака. Далее, используя легкий молоток, требуется слегка обстучать регулировочную гильзу патрона по кругу.
Сам процесс состоит из резких ударов, нанесенных по гильзе по касательной траектории. Когда гильза поддалась, ее следует провернуть с помощью трубного ключа. Если попытка не принесла результата, работу следует повторить, увеличивая силу удара. Чтобы поверхность патрона получала меньше повреждений, для данной процедуры лучше использовать бронзовый молоток.
Как работать шуруповертом
И патрон сам зажмет сверло.
Чтобы извлечь сверло или биту, нужно переключить шуруповерт на реверс, зафиксировать патрон и включить шуруповерт: кулачки разожмутся и освободят сверло или биту.
Ставшая стандартом в шуруповертах, муфта ограничения момента. Вверху корпуса, напротив патрона есть стрелочка, которая указывает на число. Чем больше число, тем больший момент выдерживает муфта без отключения. Всего у муфты 10 положений с разными уставками момента, плюс режим дрели. В режиме дрели? который помечен надписью «DRILL», муфта ограничения момента отключается. И с помощью шуруповерта уже можно сверлить.
Данный шуруповёрт является имеет два диапазона скоростей от 0 — 400 оборотов в минуту и от 0 — 1340 об/мин. Скорость можно переключить красным движковым переключателем в верхней части шуруповерта, в положении «назад», шуруповерт работает на первой — низкой скорости. Если движок передвинуть вперед, то включается вторая скорость. Кроме того номер скорости можно увидеть в окошечке рядом с переключателем.
Удобная опция для новичка — индикатор направления вращения: два треугольничка в верхней части устройства, помогут определить в каком режиме работает шуруповерт: стрелка вперед означает, что патрон вращается по часовой стрелки и соответственно заворачивает шуруп, если загорается стрелка назад, то патрон вращается против часовой стрелки и выворачивает шуруп.
На шуруповерте присутствует индикатор показывающий степень заряженности аккумуляторной батареи.
И рядом расположена лампа подсветки «POWERLIGHT», которая здорово поможет при работе в плохо освещенных местах.
Сверлим деревянный брусок в режиме «дрель», т.е. с отключенной муфтой. Для относительно тонкого сверла можно включить вторую скорость.
Для вворачивания шурупа нужно выбрать биту которая подойдет к данному типу шурупов. Основные виды шлицов, на фото слева на право:
- 1)филипс,
- 2)позидрайв,
- 3)прямой,
- 4)звездообразный (torx),
- 5)шестигранный (hex).
Кроме формы, шлицы отличаются размерами и под каждый размер шлица шурупа или винта, нужно брать биту нужного размера.
Итак, нужная бита выбрана и зажата в патроне, но для вворачивания шурупа стоит включить первую скорость и установить муфту на ограничение момента. В нашем случае для такого диаметра шурупов выбираем положение «17».
На фото результат вворачивания шурупа на разную глубину. Когда шуруповерт полностью завернёт шуруп, усилие вворачивания возрастет и тут начнет срабатывать муфта ограничения момента. Благодаря этому шуруп не войдет глубже чем нужно и не расколет брусок.
Литий-ионные аккумуляторы на которых построена батарея, очень хороши и вам долго не потребуется замена аккумуляторов в шуруповерте.
Опубликовал: admin — 2 Апр, 2013, г. Запомнить статью:
Соседние записи в этой категории:
Немного общих сведений
Дрель является инструментом для сверления отверстий. К разновидностям можно отнести перфоратор и шуруповерт. Во всех конструкциях движение рабочему элементу передается от источника энергии через патрон, в котором и закреплен рабочий элемент.
Для дрелей используется инструмент, представляющий собой цилиндрический металлический стержень. Он состоит из трех частей – рабочая часть, хвостовик и шейка. Для закрепления служит хвостовик, который может отличаться по форме своего поперечного сечения (круг, треугольник, четырехугольник). В большинстве случаев используются аппараты с круглым хвостовиком. Сверла имеют различный диаметр, а также длину хвостовика и рабочей части.
Как заменить патрон – обновляем дрель
Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.
Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.
Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.
Причины возникновения сложностей при замене
Иногда возникают ситуации, в которых не получается извлечь сверло из патрона привычным способом. Такие затруднения могут иметь различные причины. В большинстве случаев это связано с устройством дрели, когда в патронах отсутствует ограничительный механизм, страхующий поверхность от чрезмерного усилия, приложенного в момент зажатия. Это приводит к заклиниванию патрона, когда регулировочное кольцо не поддается движению в обратном направлении. В результате получается, что застряло сверло в дрели. Как вытащить его? Дадим некоторые рекомендации.
Похожая ситуация может возникнуть при перекосе сверла в патроне. Данная причина чаще возникает при использовании инструмента малого диаметра. Этих элементарных причин можно избежать при внимательном отношении к работе. В остальных случаях необходимо придерживаться некоторых правил, извлекая сверло инструментом, имеющимся под рукой.
Не могу вынуть сверло из перфоратора
- Пользователи
- 1 490 сообщений
- Пол: Мужчина
- Город: Порт пяти морей
- дизель автомат
- Имя:Александр
Наверх
Член Кайрон клана
12 946 сообщений
Пользователи
1 490 сообщений
- Пол: Мужчина
- Город: Порт пяти морей
- дизель автомат
- Имя:Александр
Наверх
Член Кайрон клана
6 810 сообщений
Пользователи
1 873 сообщений
Наверх
#6 Kukas
Член Кайрон клана
12 946 сообщений
Если нажимаешь и вынимаешь это SDS. Побрызгай ВДшкой, но это не нормально. Бур должен иметь свободный ход вверх-вниз на 10-15мм. И при нажатии на стопор легко выниматься. Может придётся зажать в тисках бур и аккуратно постучать по патрону лёгким молотком или киянкой.
Патроны для дрелей бывают под ключ (отечественные старые и новые эл. дрели), sds и sds+ и быстро зажимные (ручные, применяются обычно на шуруповёртах)
Сообщение отредактировал Kukas: 16 Январь 2015 — 06:11
Наверх
Пользователи
1 490 сообщений
- Пол: Мужчина
- Город: Порт пяти морей
- дизель автомат
- Имя:Александр
Наверх
#8 Uygur
Пользователи
7 644 сообщений
Кароч, так: перфоратор в патроне закусил бур.
Такое происходит, если не мазать бур перед вставлением его в патрон. Я проходил это. Металл на хвостовике бура сдвигается и расклинивается в патроне.
Лечение-извлечение: — аккуратно зажимаешь бур с перфоратором в тисках вдоль губок тисков, — включаешь реверс на перфораторе (вращение против часовой), полную мощность, держишь крепко и включаешь на мгновение (чтоб не сжечь коллектор двигателя), — когда бур расклинится в патроне, вытяскиваешь перфоратор рывком, бур остается в тисах, он — на выброс. Я сделал так в свое время.
Если тисков нет, то можно использовать толстую плотную доску и, поставив перфоратор на режим сверления с реверсом «назад», сверлить эту доску, пока не закусит сверло.
Сообщение отредактировал Uygur: 17 Январь 2015 — 04:15
Наверх
Пользователи
865 сообщений
- Пол: Мужчина
- Город: Ярославль
- Интересы: охота рыбалка машины, короче мужские
- бензин механика
- Имя:Серега
Наверх
Пользователи
7 644 сообщений
Пользователи
1 873 сообщений
Как вставить сверло в шуруповерт в зависимости от вида патрона
При пользовании инструментом важно знать, особенно это необходимо неопытным людям, как вставить сверло в шуруповерт Деко, Dewalt, Hitachi, Декстер, Вихрь и т.д. Способ замены и установки зависит от типа патрона. Прежде чем поставить сверло, прибор отключают от сети, выбирают подходящий режущий инструмент для сверления отверстий
Сверло не должно быть пыльное и грязное. С него надо убрать весь налет. Его хвостовая часть должна быть направлена в патрон до упора. Если с первого раза этого сделать не удалось, деталь следует извлечь, и процесс повторить снова
Прежде чем поставить сверло, прибор отключают от сети, выбирают подходящий режущий инструмент для сверления отверстий. Сверло не должно быть пыльное и грязное. С него надо убрать весь налет. Его хвостовая часть должна быть направлена в патрон до упора. Если с первого раза этого сделать не удалось, деталь следует извлечь, и процесс повторить снова.
Если руководствоваться пошаговой инструкции, то любой сможет правильно установить насадку. После того как сверло удастся заменить, обязательно проверяют надежно ли оно закреплено, убеждаются в отсутствии люфта. Поменять насадку не составит труда, только стоит прислушиваться к советам специалистов.
Быстрозажимный патрон
Есть шуруповерты с одногильзовым патроном, который прост в применении, а также двухгильзовым. Второй тип оснащен 2-мя вращающимися кольцами (зажать и ослабить). У быстросъемного патрона важным преимуществом считается то, что в нем можно быстро снять и сменить сверло. В таком патроне отсутствуют зубцы, которыми можно травмировать руки, потому процесс замены абсолютно безопасен. В быстрозажимном патроне закрепить сверло можно вручную, применяя усилия.
Зажим аналогичен ключевую виду. Если предстоит работать при высокой нагрузке с плотными и твердыми материалами, отдавать предпочтение зубчатому патрону.
Быстрозажимной патрон
Ключевой зубчатый патрон
Сверло в зубчатом патроне меняют и фиксируют с помощью специального ключа, который по внешнему виду выглядит как стержень с рычажком. На стержне насажено маленькое зубчатое колесо. На патроне под фиксацию вала ключа и круговую зубчатую коронку, отвечающую профилю ключа, выполняется отверстие. Для сжатия либо разжимания кулачков стержень вводят в паз, на зубья коронки насаживают шестерню, и поворачивают ключ в нужном направлении. В основном ключи у разных моделей одинаковые, их можно использовать ко всем инструментам, хотя есть исключения. К примеру, производители дорогостоящих брендов изготавливают оригинальные ключи, обладающие индивидуальными профилем и величинами.
Кулачковый механизм пользуется популярностью благодаря удобству и простоте применения. Но у него есть и недостатки. Возникают некоторые сложности в работе с короткими сверлами. Маленькое изделие может просто запасть внутрь. Если положить инструмент в горизонтальное положение, то его можно закрепить, однако в процессе работы сильно надавливать нельзя. Другой тип вставленного сверла вытаскивают, провернув регулировочное кольцо в нужном направлении. Не всегда такое получится сделать вручную, здесь и понадобится специальный ключ. Он при увеличении усилия действует как рычаг.
Ключи имеют небольшие размеры, поэтому часто теряются. Без этого инструмента вынуть и засунуть сверло на положенное место вряд ли получится. Мастера советуют привязать его к рукоятке шуруповерта.
Брак
Использование сверл, изготовленных из мягкого металла, может привести к образованию стружки внутри патрона. Она нередко попадает между кулачками зажимного механизма и работает как стопор. Такое препятствие способно удерживать кулачки патрона при попытке ослабить силу зажима. Также опасность представляет глубокое проседание мягкого сверла в патрон, его основание может сплющиться и застопорить фиксирующие элементы. Особенно сложно извлечь такое сверло в случае, когда оно сломалось на уровне креплений. Это делает невозможным его зажатие в тисках. Как вытащить сверло из дрели в этом случае, узнаем далее.
Как не потерять ключ?
Чтобы не оказаться перед лицом незаконченной работы с пустыми руками, важно правильно организовать рабочее пространство. Такая организация позволит не терять ключ из вида всякий раз после смены инструмента
Ключ лучше снабдить крупным ярким брелоком. Так он не затеряется в беспорядке на верстаке и не забудется в кармане рабочей одежды.
Проще всего защититься от потери в собственной мастерской. Здесь нужно завести постоянное место для хранения вертушки и всегда класть ее туда. При этом место хранения должно быть достаточно удобным и находящимся под рукой:
- Многие производители снабжают свой инструмент ушком для крепления вертушки. Его размещают либо под рукоятью, либо недалеко от вилки. Вставляя ключ в это отверстие, вы можете быть спокойны – он не потеряется. Единственный недостаток – со временем крепление изнашивается и рвется.
- Ушко для ключа делают из изоляционной ленты. Ее крепят на шнуре питания. Место крепления обычно располагают в 50–60 см от рукояти. Так вертушка не будет мешать в работе и всегда останется под рукой.
- Приделав к ключу колечко, можно вешать его на крючок рядом с верстаком.
Если есть возможность, стоит запастись еще одним ключом. Его хранят в коробке в мастерской, подальше от места работы. Если основной ключ потеряется, резервная вертушка будет под рукой и спасет положение.
Если в процессе работы выяснилось, что вертушка от зажимного механизма потерялась, главное – не паниковать. С помощью народных способов вполне можно отпустить патрон, достать или сменить сверло, закончить работу.
Как поменять сверло в дрели, чтобы попытки не оказались тщетными?
На сегодняшний день сверла производят из быстрорежущих, легированных или углеродистых сталей. Для работы на прочных материалах их оснащают сверхпрочными выносливыми напайками. По особенностям конструкции они делятся на перьевые, центровочные, с прямыми канавками и спиральные (для глубокого проникновения).
По обрабатываемому материалу их различают следующие: по дереву, по металлу, по камню и бетону, по стеклу и керамике, алмазные и универсальные. Каждое из них подходит для определенного вида работы, это стоит учитывать перед тем, как вставить сверло в дрель.
При продолжительной работе возникают ситуации, когда застряло сверло в дрели, сломалось, затупилось или заклинило патрон. В таких случаях его требуется извлечь, что порой не так просто. Постараемся провести операцию с наименьшими потерями.
Перед тем, как вытащить сверло из дрели, следует обратить внимание на конструкцию ее патрона. Существуют два вида патронов: ключевой и быстрозажимной
Ключевой патрон более надежен, особенно, если вы работаете в режиме удара. Этот патрон выполнен из металла, следовательно, менее подвержен механическим повреждениям.
Недостатком его является то, что перед тем, как вынуть сверло из дрели, требуется разжать зажимные кулачки патрона специальным ключом.
Пластиковыми быстрозажимными патронами обычно оснащают небольшие дрели. Замена производится руками. Быстрозажимные варианты бывают одномуфтовыми и двухмуфтовыми. Замена, конечно, отличается, но не принципиально. Перед тем, как сменить сверло в дрели с двухмуфтовым быстрозажимным патроном, необходимо переключить ваш инструмент в реверсивный режим, одной рукой зафиксировать нижнюю муфту, а второй открутить верхнюю.
Замена насадки в одномуфтовом патроне производится одной рукой, потому что он ставится только на дрели с автоблокировкой вала.
Случается, что рабочий инструмент клинит в патроне, и он никак не хочет выниматься. Возникает вопрос: как снять сверло с дрели? Чтобы его вытащить, необходимо свободную его часть зажать в тиски. Далее нужно постучать молотком через деревянную наставку по кулачкам патрона, пока хвостовик сверла не выйдет из быстрозажимного патрона.
Если это не помогло, необходимо снять патрон с дрели и замочить его в бензине, либо побрызгать его жидкостью WD-40 или очистителем монтажной пены. В ключевой патрон просто нужно капнуть немного машинного масла.
Иногда во время работы, к примеру, с железобетонной стеной ударной дрелью сверло застревает. При нажатии на спусковой крючок дрель гудит, но ничего не происходит. Так бывает, когда сверло глубоко уходит в стену и зажимается между арматурой и бетоном. В таких случаях необходимо перестать нажимать на гашетку или расшатывать дрель вместе со сверлом.
Это приведет не только к поломке сверла, часть которого останется в стене, но и к выходу из строя всего инструмента. Первым делом нужно вытащить его из патрона. После этого в дрель вставляется другое сверло и начинается аккуратное выбивание бетона вокруг застрявшего элемента. При этом нужно избегать попадания по застрявшему в стене пострадавшему. Отбив куски бетона вокруг, можно без труда извлечь его руками.
