Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Расчёт необходимого материала

Труба и тройник из полипропилена для прокладки слива

Количество материала, необходимого для установки водоотводящей системы, подбирается согласно ранее составленному проекту. К примеру, для устройства внутренней части слива размером 5×5 м потребуется:

  • сливной трап с прямым выходом 105×105/50 мм;
  • труба раструбная ПП Ø50 длиной 500 мм;
  • труба прямая ПП Ø50 длиной 1000 мм;
  • труба прямая ПП Ø50 длиной 2000 мм;
  • муфта переходник 50–110 мм;
  • отвод ПП 45о.

При необходимости используется полипропиленовый отвод под 90о. Длина трубы для соединения сливного трапа может варьировать от 500–1000 мм в зависимости от высоты пола. При необходимости труба подрезается. В качестве сливной трубы используется изделие длиной 2000 мм. При прокладке наружных коммуникаций применяются ПВХ трубы длиной до 3000 мм.

Необходимый инструмент для работы

Для рытья траншей и водоприёмника потребуется удобная лопата

Для проведения монтажных работ потребуется следующий инструмент:

  • штыковая и совковая лопата;
  • пузырьковый уровень;
  • строительный нож;
  • болгарка с диском по металлу/бетону;
  • ёмкость для песка/щебня.

Для выемки грунта на глубину более 2 м лучше использовать спецтехнику. Это позволит ускорить процесс выполнения работ. Если же все работы будут выполняться вручную, то необходимо позаботиться о технике безопасности.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

  • лист оцинкованной или нержавеющей стали;
  • болты, заклепки, хомуты и гайки;
  • электрическая дрель;
  • ножницы для работы по металлу;
  • линейка, карандаш и циркуль;
  • чертило;
  • сварочный аппарат;
  • несколько листков картона;
  • обычные ножницы.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Как сделать слив в бане

Собственная банька – мечта большинства домовладельцев. Многие из них приступают к самостоятельному строительству, чтобы воплотить мечту в жизнь. Одним из важнейших моментов при постройке считается организация отвода воды. Грамотно спроектированная и установленная конструкция защитит фундамент и деревянные детали от разрушения, предотвратит возможное появление грибка и неприятных запахов. Как сделать слив в бане по всем правилам? Давайте разбираться.

Система внутренней канализации

Сбор сточных вод в бане может осуществляться разными способами. Выбор оптимального варианта зависит от того, какие полы планируется уложить. Они могут быть протекающими или не протекающими. В первом случае предполагается обустройство специального резервуара для сбора воды, из которого стоки будут уходить в канализацию. Во втором случае оборудуется наклонный пол, и монтируются желоба и трапы, по которым будет уходить вода.

Вариант обустройства слива в бане

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правила расположения труб на крыше

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее :

  • Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
  • Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
  • Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
  • Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Труба в районе ендовы

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Виды дымоходов

Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.

По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.

Труба-сэндвич, для дымохода в бане через крышу.

Кирпич

Кирпичный дымоход — это печная классика.

Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.

Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.

Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом

В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.

Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.

Металл

Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).

Металлическая монотруба. Фото СтройДом

По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.

Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.

ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.

Керамические

Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.

ВАЖНО! Керамика наиболее безопасна при эксплуатации.

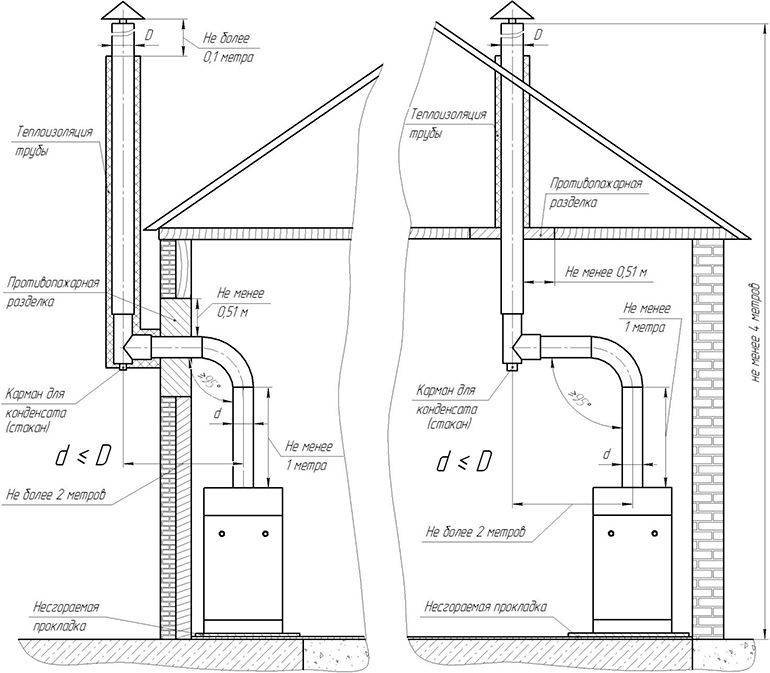

По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.

Внешний

Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.

Вывод трубы дымохода через стену. Фото НЗСК

Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.

Внутренний

Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.

Прохождение дымоходной трубы через потолок и крышу

Дымоход в бане должен проходить сквозь потолок и крышу через заранее подготовленные отверстия. Разделка дымохода в бане осуществляется при помощи специальных проходных узлов – сборных коробов с фланцами, изготовленных из нержавеющей стали. Они могут быть как самодельными, так и заводскими. Между фланцами укладывают утеплитель, защищающий деревянные конструкции от нагретой до высокой температуры трубы. В противном случае деревянная конструкция может обуглиться или загореться.

Обустройство потолочного перехода

Потолочный переход для трубы дымохода

Дымоход через потолок выводится в следующем порядке:

  1. В потолке проделывают отверстие, диаметр которого превышает диаметр дымоходной трубы на 130-180 мм.
  2. Дымоход выводят на чердак, причем соединение труб должно быть выполнено ниже или выше потолка.
  3. В месте выхода на внутренней стороне потолка устанавливается металлическая пластина.
  4. Расстояние от металлической пластины до чердачного пола полностью изолируется теплоизолятором. Раньше специально для этого монтировали в бане песочницу, которую заполняли песком, глиной или керамзитом. В настоящее время этот вариант используется редко.

Вывод дымового канала на крышу

Сделать через крышу проход трубы в бане можно в разных местах:

  • На коньке крыши, что считается наиболее оптимальным решением, так как в этом месте не скапливается снег и обеспечивается хорошая тяга.
  • Недалеко от конька. В этом случае придется руководствоваться определенными правилами.

Чтобы вывести дымоход через крышу бани своими руками, нужно:

  1. В выбранном месте сделать отверстие, чуть больше диаметра выводимой трубы.
  2. Вокруг отверстия укрепить балки перекрытия (при необходимости).
  3. В подкровельном пространстве бани осуществить разделку дымохода аналогично переходу через потолок.
  4. Вывести дымоходную трубу.
  5. Вокруг выведенной трубы установить уплотнитель (фартук) и герметизировать его.

Затопить печку можно только после полного высыхания герметика и тщательной проверки всех стыков дымоходного канала на герметичность.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

  1. Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
  2. Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
  3. Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
  4. Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
  5. Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
  6. Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Нормативные требования и правила пожарной безопасности

Точные требования и цифры, регламентирующие правила установки дымохода и его прохождения через кровельно-стропильную систему, содержатся в СНиП 41-01-2003, а именно – в разделе 6.6. Ключевое условие, определяющие безопасность провода трубы дымохода через кровлю – максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50°C.

При прямом контакте с трубой этого достичь невозможно.

Поэтому основные способы защиты кровельного пирога, стропильной системы и потолка от возгорания – защитить их с помощью изоляционного слоя либо оставить пустое пространство между дымоходом и составляющими кровельной конструкции.

Если используется металлический дымоход заводского изготовления, необходимо изучить документацию производителя и придерживаться данных в ней рекомендаций относительно установки проходного узла.

Традиционно для защиты перекрытий и стропильных систем при использовании металлической трубы дымохода используют специальные защитные гильзы из негорючего материала. Ее диаметр должен быть больше площади сечения дымохода.

Независимо от расстояния между наружной стенкой дымохода и окружающими конструкциями, участок прохода через кровлю необходимо заделывать негорючими материалами. В идеале, класс изолирующего материала должен быть НГ, на крайний случай – Г1.

Защита разделки

Для защиты от перегрева перекрытие на участке прохождения дымохода должно иметь утолщение, которое на профессиональном жаргоне называется разделкой:

  • Толщина разделки при прохождении трубы на участке с горючими материалами (в первую очередь, с деревом), должна быть не менее 500 мм.
  • Если же конструкция защищена негорючими материалами (например, слоем штукатурки 25 мм, армированной стальной сеткой), то толщину разделки можно сократить до 380 мм.
  • В высоту разделка дымохода должна быть больше толщины перекрытия не менее чем на 70 мм.

Величина отступки

СНиП регламентирует также расстояние между наружной стенкой дымохода и стены или перегородки. Это расстояние на профессиональном жаргоне называют отступкой.

  • Величина отступки для горючих материалов должна составлять от 260 до 500 мм (в зависимости от материалов, из которого изготовлены стенки дымохода).
  • Для материалов, защищенных от возгорания, СНиП предусматривает величину отступки от 200 до 380 мм.

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

  • минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
  • полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
  • проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
  • не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

Правила установки дымоходной трубы

Устанавливать трубу через крышу в деревянном строении необходимо с соблюдением противопожарных правил

Выполнение всех оговоренных требований обеспечит сохранение здоровья, а в некоторых случаях и жизни людей. Поэтому при проектировании и монтаже дымоходов необходимо учитывать нормативные значения расстояний от дымоходных труб до стен, конструктивных элементов потолка и крыши, а также высоты дымохода.

  • Дымоходная труба должна отстоять от легко воспламеняемых конструкций не менее, чем на 130 мм, а от неизолированных керамических труб – не менее, чем на 250 мм.
  • Проходной узел должен превышать толщину потолка не меньше, чем на 70 мм.
  • Конструктивные элементы проходного узла должны быть отделены от деревянных элементов потолка негорючими материалами.
  • Наружные поверхности дымохода должны отстоять от стен из горючих материалов на 260-500 мм, из материалов, оштукатуренных и армированных металлической сеткой или защищенных теплоизоляционными негорючими материалами на 20-380 мм.
  • Дымоходная труба должна быть надежно защищена от случайного касания ее поверхности пользователями бани и прочно закреплена на стенах и перекрытиях сооружения.

Рекомендации по технике безопасности

Выполняя следующие советы по монтажу, приобретению материалов, можно свести риски вероятности возникновения пожара к минимуму. Организация дальнейшего обслуживания дымохода в бане сделает безопасным и комфортным ваш отдых, позволяя дымоходу работать в оптимальном режиме.

Рекомендации для обеспечения техники безопасности:

  • Тщательно выбирайте материалы, используемые для изоляции горячих элементов конструкции от стен, крыши.
  • Следуйте всем рекомендуемым нормам и размерам установки трубы, дополнительных фитингов.
  • Самым загрязняющимся участком дымоотвода является выход из печи. Установите там конструкцию со съемной заглушкой и раз в квартал прочищайте переход от сажи.
  • Вертикальный участок трубы следует периодически прочищать специальным ёршиком, для удаления нагара со стен.
  • Не экономьте на теплоизоляции трубы, если вы монтируете не готовый сэндвич, а обустраиваете теплоизоляцию самостоятельно.

Монтаж внешнего дымохода в бане своими руками не представляет трудности. Его сделать проще, чем вывод трубы через крышу, а по эффективности такой дымоотвод ни в чем не уступает классическому.

Конструктивные особенности банной трубы

Дымоотвод банной печи может изготавливаться из металлической или керамической трубы с помощью кирпичной кладки или с применением сэндвич-трубы. Последний вариант считается современным надежным способом и находит все более широкое применение. В конструкции дымоходы выделяются следующие элементы (участки):

  • оголовок (труба на крыше с зондом для гашения искр);
  • проходной узел в кровле (мастер-флеш);
  • чердачный дымоотвод;
  • проходной потолочный узел;
  • внутрибанный дымоход;
  • печной выход (железная труба).

Внутри дымохода предусматриваются задвижки для регулирования потока дыма.

Размеры дымохода должны соответствовать действующим нормам. Диаметр канала дымоотвода связан с мощностью банной печи. Так устанавливается зависимость для трубы прямоугольного сечения: при мощности печи до 3 кВт – размер трубы составляет не менее 14х14 см; до 5 кВт – 14х20 см, до 7,5 кВт – 14х28 см. Круглая труба нормируется следующим образом: при мощности 1 кВт – сечение трубы выбирается более 80 мм2; при 15 кВт – 160 мм2 (порядка 14 см в диаметре). При монтаже дымохода следует учитывать одно условие: длина горизонтальных или наклонных участков не должна превышать 100 см.

Существуют нормы и для высоты оголовка, причем она зависит от расположения вывода относительно конька. При расположении вывода на расстоянии 1,4-1,6 м от конька достаточная высота оголовка составляет на 50 см выше конька; при расстоянии 1,6-3,2 м – 10 см или на уровне конька; при удалении далее 3,2 м – на 10 см ниже конька или вровень с ним. Если крыша имеет плоский вид, то высота оголовка выбирается не менее 100 см, а если ставится туба выше 1,4 м, то она закрепляется растяжками.

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

  • Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
  • При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
  • нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

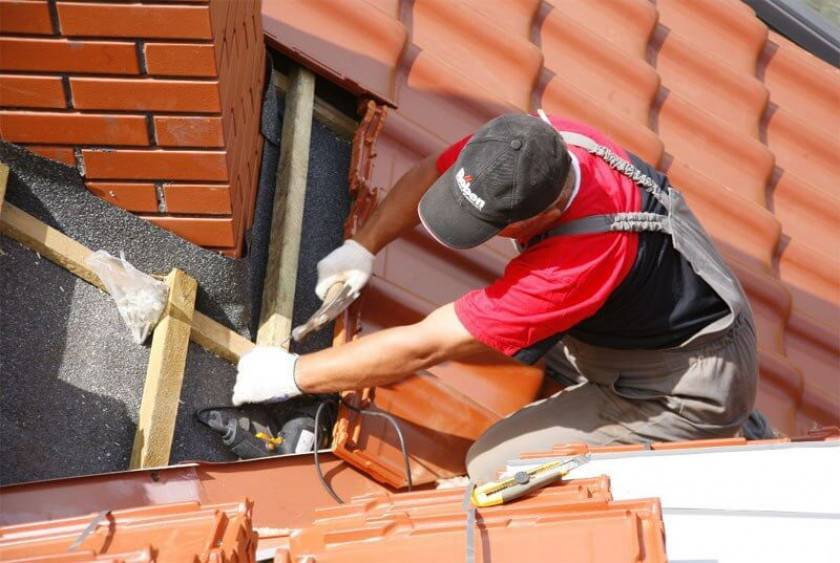

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

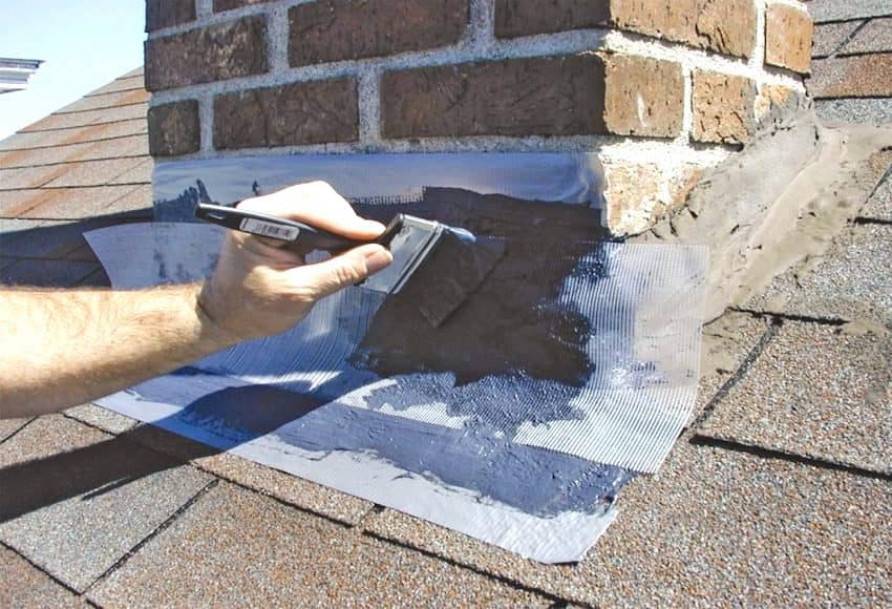

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

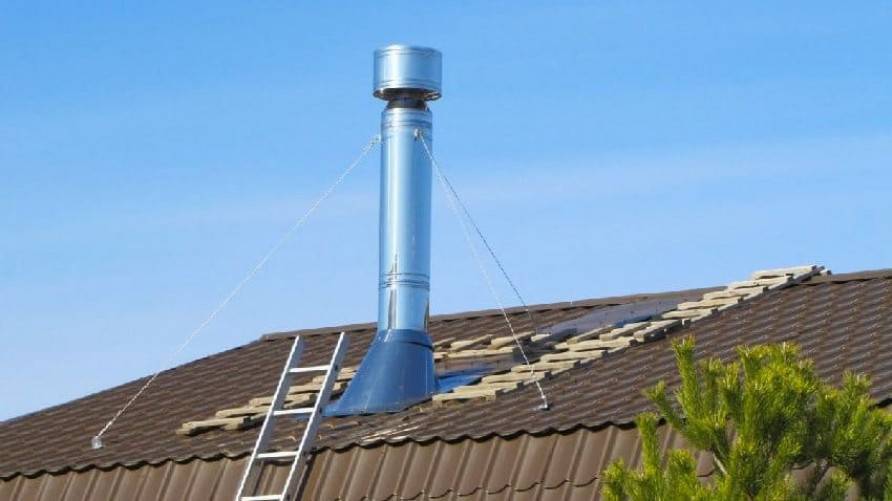

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал “народным”.

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично “заводить” верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Заключение

Если вы не знали, как нужно выводить трубу в бане, то предложенная пошаговая инструкция может помочь вам ликвидировать пробелы в ваших знаниях и вывести ее через потолок и крышу по всем правилам. В том случае, если бюджет крайне узок, а ваши умения оставляют желать лучшего, то оптимальным выбором будет установка сэндвич-дымоходов. С этим можно справиться даже в одиночку. Однако если у вас намечается большая парилка и вы желаете добиться более эффектной отделки, то можете рассмотреть и кирпичный вариант. Конечно, он потребует куда больше и средств, и сил, и времени, но зато после вы получите неповторимое чувство удовлетворения достигнутым результатом.

Фото: vk.com, forumhouse.ru, tutknow.ru, stroyday.ru, torgpoligrom.ru.

Выбор места для вывода трубы

Труба в бане через потолок и крышу не может выводиться в любом месте, которое приглянулось. Есть несколько областей на кровле, которые могут или не могут быть использованы для выведения трубы.

  • Через конек можно выводить трубу только при отсутствии наличия в стропильной системе коньковой балки. В прочих ситуациях придется выбирать другую область. Преимущества этого способа заключаются в простоте работы, наличии снеговых карманов, что существенно упрощает процессы изолирования. Как установить трубу в бане через крышу и правильно провести изоляцию мы уже совсем скоро узнаем.
  • В месте внутреннего угла, который образовывается стыками скатных элементов крыши, располагать трубу не стоит. Эта область кровли называется ендовой. В этом районе наблюдается скопление большого количества снега и большой поток дождевой воды, что пагубно влияет на гидроизоляцию.
  • Вблизи конька рекомендуется делать выход трубы из бани через крышу. Этот вариант наиболее распространенный и удачный.
  • Близкое расположение трубы к балкам, выход ее в области ендовы или вблизи со скатом требует выполнения монтажа дополнительного колена. Такая конструкция позволит расположить трубу в более подходящем месте.
  • В случае с односкатными кровлями монтаж трубы дымохода в бане через крышу осуществляется возле верхней точки конструкции.

Основные варианты были рассмотрены, что позволит без особого труда выбрать место для выведения трубы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
