Надёжный свайно-винтовой фундамент своими руками: советы и инструкции

Гараж на винтовых сваях

Свайный фундамент для гаража

Фундамент является несущей конструкцией любого строения, поэтому очень важно правильно выбрать тип основания и провести соответствующие расчеты. Фундамент на сваях можно назвать достаточно популярным вариантом для строительства легких зданий, к числу которых относятся и гаражи. Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:

Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:

  • Во-первых, строительство может проводиться в любую погоду в течение всего года.
  • Во-вторых, трудовые и финансовые затраты минимальны.
  • В-третьих, свайное основание считается одним из надежных и долговечных.
  • Наконец, в некоторых случая сваи являются единственным вариантом, что чаще всего связано со свойствами грунта.

Однако строительство гаражей на свайном фундаменте имеет свои недостатки: отсутствие возможности обустройства смотровой ямы или подвала и сложность обустройства подъезда к гаражу.

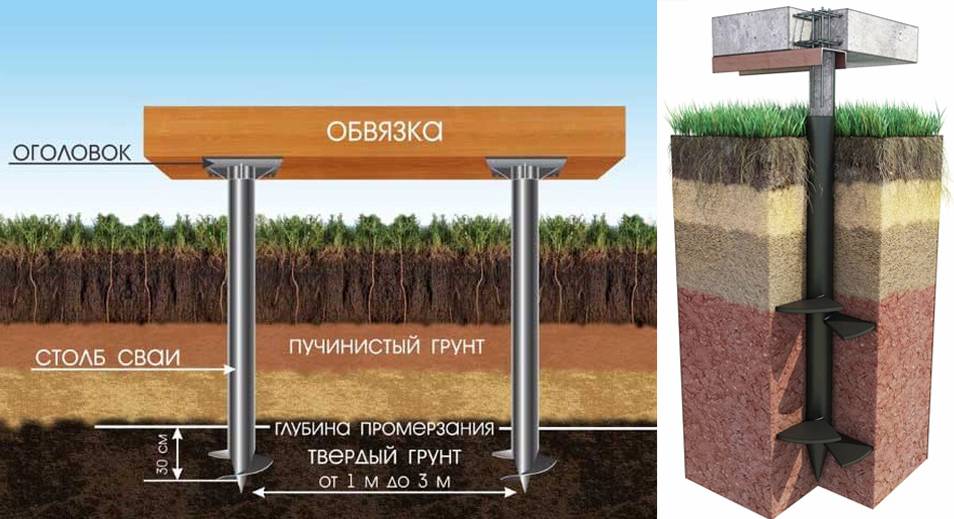

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

  • ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
  • наконечник в форме конуса, закрепленный на нижнем конце опоры;
  • лопасти, образующие спиральный виток, приваренные на конус;
  • оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Как заказать изготовление свайного ростверкового фундамента

Для изготовления свайного фундамента с ростверком любым возможным методом необходимо наличие специального оборудования и техники. Компания «Артель и С» имеет огромный опыт (с 2003 года) изготовления фундаментов любого типа и сложности.

Частые вопросы

Рекомендуемые статьи этой категории Фундамент 12 х 12: цена плитного и ленточного основания Фундамент площадью 144 м2 станет надежным и долговечным основанием для просторного дома. Фундамент п … Подробнее Стоимость фундамента 6 на 6 На тридцати шести квадратах можно построить не только дачу, гараж или баню, но и двухэтажный коттедж … Подробнее Залить плиту под гараж – цена Строительство гаража на монолитной плите решение оптимальное, потому что плита одновременно служит и … ПодробнееPDF – топ 10 ошибок при выборе подрядчика Забрать

Оставьте Ваш телефон и мы Вам поможем Не можете найти нужную информацию? Я ознакомлен(-а) с Политикой конфиденциальности ОтправитьБесплатная консультация ПолучитьНаши спецпредложения и акции.

Какие сроки службы у винтовых свай?

Схема видов свайных фундаментов.

Сегодня можно услышать, что винтовые сваи представляют собой лучшую замену любому типу фундамента, что сроки службы такой конструкции самые высокие. Но так ли это на самом деле, может ли свайный фундамент прослужить больше 150 лет, как утверждают производители? В данном случае легко в сроках эксплуатации убедиться самостоятельно.

При толщине лопасти сваи в 5 мм это значение делится на 0,03 мм в год, т. е. на скорость коррозии. При этом получается значение в 150 лет, о котором всегда упоминают производители свай. Но все не так просто. Например, для самого обычного дома берется металлическая свая с толщиной стенки в 4 мм, а лопасти – в 5 мм. Самым слабым местом у нее будет участок перехода воздух-земля. При коррозии в 0,03 мм срок службы уже составит 130 лет, а не 150. Это значение для среднекоррозионных грунтов со слабым воздействием.

Есть и еще один момент – труба ржавеет не только с внешней стороны, коррозия ее повреждает и изнутри, даже если допустить использование специальной обработки. Отсутствие кислорода уменьшает скорость коррозии всего на 30%, то есть сроки службы уже передвигаются на отметку в 85 лет, что почти в половину меньше, чем было заявлено изначально.

Дальше требуется учесть коэффициент запаса прочности. Для металла допустимое значение находится на уровне 1/3 – для наконечника трубы при нагрузке в 5000 кг. Какой вывод можно сделать? Если поставить свайный фундамент с завяленными показателями, при этом не выполнить внутреннюю антикоррозионную защиту, то срок службы составит не 150 лет, как указывает производитель, а всего около 30 лет.

Долговечность винтовой сваи можно немного увеличить, если выполнить антикоррозионную защиту трубы изнутри. Для этого применяется горячее цинкование, нанесение так называемого холодного цинка, защита из битума и прочее. Использование грунтовки – это трата денег, которая не приносит никакой пользы, даже если их производители и кричат на каждом углу о таком эффекте. В этом случае сроки службы свай можно продлить максимум до 100 лет, но только для слабокоррозионных грунтов. Даже через 60-70 лет видимых следов повреждений не будет, хотя внутри процесс уже может запуститься.

Нельзя во всем полагаться на слова производителя, так как заявленный срок службы дается для идеальных условий, достигнуть которых при обычном строительстве невозможно. Реально сроки службы свайного фундамента составляют от 40 до 70 лет, при дальнейшем использовании уже возможны сильные повреждения, проведение ремонтных работ. Обязательно при монтаже фундамента требуется обеспечить антикоррозионную защиту, так как она хоть и не дает того эффекта, о котором говорится, но все же может продлить срок эксплуатации почти вдвое.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты
  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Требуется ли обвязка во время строительства?

Иногда, на вопрос правильным может оказаться отрицательный ответ. Если возводится строение из оцилиндрованного бревна, бруса, первый венец одновременно будет и ростверком свай с винтом. На устройство распространяются требования к ростверку брусом, пакетированной доской.

В случаях возведения здания каркасного типа, из щитов — ростверк обязателен. Аналогичное требование при строительстве из газобетонных блоков.

Завершив обвязку, начав стелить черновой пол, разумно оставить свободный доступ к подполу для контроля состояния ростверка. Лучше выявить недостатки при возведении стен, чем после полной постройки здания. Исправление будет стоить меньших денег,займет не так много времени.

Быстрое строительство гаража на винтовых сваях своими руками: этапы работы и фото

Бывает, приобретая загородный дом с прекрасными видами и природой, хозяевам достается участок с неустойчивой почвой.

Такая почва, имея высокую подвижность, не позволяет владельцу участка обойтись малыми силами при устройстве фундамента. Недостаточное исследование участка и экономия средств на укреплении фундамента порой приводят к плачевным результатам.

Поэтому, проводя строительство на зыбкой почве, необходимо добраться до твердого пласта, расположенного под ней. Значительным затруднением в этом деле может являться большая глубина залегания твердой породы, которая может находиться на глубине от 5 до 20 метров.

Преимущества и недостатки винтового основания

Опытные специалисты выделяют плюсы и минусы винтового фундамента. К преимуществам относят:

  • его можно использовать для заболоченных мест, сыпучих и глинистых мест;
  • легкий монтаж. Возвести такую конструкцию по силам начинающему строителю;
  • установка в холодный период времени;
  • отлично противостоит сопротивлению земляных масс;
  • долговечность;
  • прочность;
  • надежность;
  • обладает повышенной сейсмоустойсивостью;
  • экономически выгодное сооружение;
  • простота демонтажа. Это позволяет беспрепятственно разобрать и перенести сооружение в другое место.

К недостаткам этого типа фундамента можно отнести:

его невозможно зафиксировать в горных породах и почвах с повышенной плотностью. В основном это: известняк, торфяные отложения и текучие отложения;

утеплить подвальное помещение в свайно-винтовом фундаменте практически невозможно. Тщательная тепло и гидроизоляция имеет достаточно высокую стоимость.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

  1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
  2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
  3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
  4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
  5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны.

Несколько заключительных советов:

  • Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость  изменения положения остальных свай внутренней оси и проекта дома в целом.
  • Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
  • После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
  • Зачищайте швы от шлака, покрывайте антикоррозийными составами.

Конструкция свайного фундамента

Из чего состоит конструкция фундамента? Свайный фундамент состоит из оболочек или свай и объединяющей их сверху балки или плиты, называемой ростверком. Ростверк воспринимает нагрузку от сооружения, расположенного над ним и распределяет ее между всеми сваями.

Свайные фундаменты виды

Существует большое количество различных конструкций свайных фундаментов. Различают виды свайных фундаментов, имеющие высокий или низкий ростверк.

У высокого ростверка подошва возвышается над поверхностью земли, а низкий ростверк выполняется заглубленным в грунт.

Конструкция фундамента, имеющего высокий ростверк, обладает существенными преимуществами перед заглубленным внутрь фундаментом с низким ростверком.

Преимущества фундаментов с высоким ростверком:

  1. При одинаковой жесткости и несущей способности на их сооружение уходит меньше затрат труда и материалов.
  2. Не нужно выполнять земляные работы по устройству котлована в грунте.
  3. Вместо шпунтовых ограждений котлованов могут использоваться более дешевые перемычки разных конструкций.
  4. Вместо монолитных плит, которые бетонируют на месте, можно применять плиты из сборного железобетона.
  5. Оболочки и столбы используют более эффективно.
  6. Уменьшается размыв дна русла.

Винтовые сваи для различных типов домов.

По типу несущих элементов свайные фундаменты подразделяются на фундаменты из свай, оболочек и столбов. Можно создать фундаменты с наклонным расположением элементов. При этом по своей несущей способности и жесткости они будут равноценны фундаментам с заглубленной в грунт плитой.

Преимущества свайных фундаментов:

  1. Их можно устраивать на слабых грунтах с низкой прочностью, большой глубиной промерзания, пучинистостью и сжимаемостью.
  2. Сваи передают нагрузки на более глубокие прочные слои грунта и тем самым обеспечивают строению прочность и долговечность.
  3. Многие конструкции свайных фундаментов могут быть смонтированы с сокращением объемов земляных и бетонных работ по сравнению с другими видами фундаментов.

Недостатки свайных фундаментов:

Легкое сооружение – простой выбор

Небольшой вес ограждающей конструкции (даже в случае обшивки каркасного дома ЦСП дом намного легче, чем построенный из кирпича или бетона) и равномерная нагрузка на основание дают возможность выбора практически любого типа фундамента. Поэтому конструкция определяется типом грунта и другими геодезическими особенностями местности в пятне застройки.

Рассмотрим известные типы оснований под каркасный дом в подробностях.

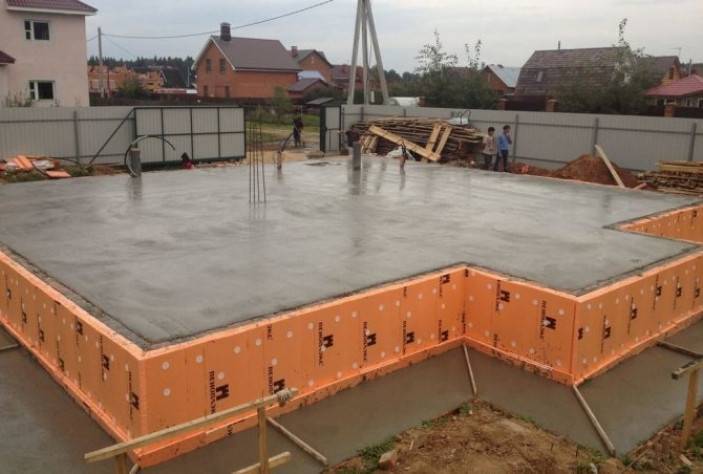

Монолитная плита

Начнем с самого дорогого по стоимости фундамента – плитного. Здесь заливается сплошная армированная бетонная подушка под всю площадь здания. Этот вариант надежный и долговечный, но его стоимость превысит затраты на строительство самого каркасника.

Преимущества – прочность, долговечность, устойчивость к механическим воздействиям и пучению грунта. Недостатки – высокая цена, невозможность монтажа в местах с ярко выраженным рельефом, на торфяниках и пылистых песках (там он попросту будет медленно уходить в грунт, перекашивая плоскость).

Заглубленный ленточный фундамент

Это вариант для тех, кто хотел бы иметь в своем доме просторный подвал для оборудования мастерской, винного погребка, хранилища для домашних заготовок или других бытовых помещений. Стоимость его ниже, чем плитного, но затраты все же внушительные – как временные и трудозатраты, так и финансовая нагрузка. Заглубленная лента – надежное основание и для кирпичного здания с толстыми стенами, что уж говорить о легком каркаснике. Но есть и ограничения. Определенные неудобства возникнут при попытке заложить фундамент в местах с каменистым грунтом, придется вызывать спецтехнику. Песчаные, болотистые почвы и торфяники же не выдержат давления фундаментной конструкции. За 1-2 зимы сооружение перекосится.

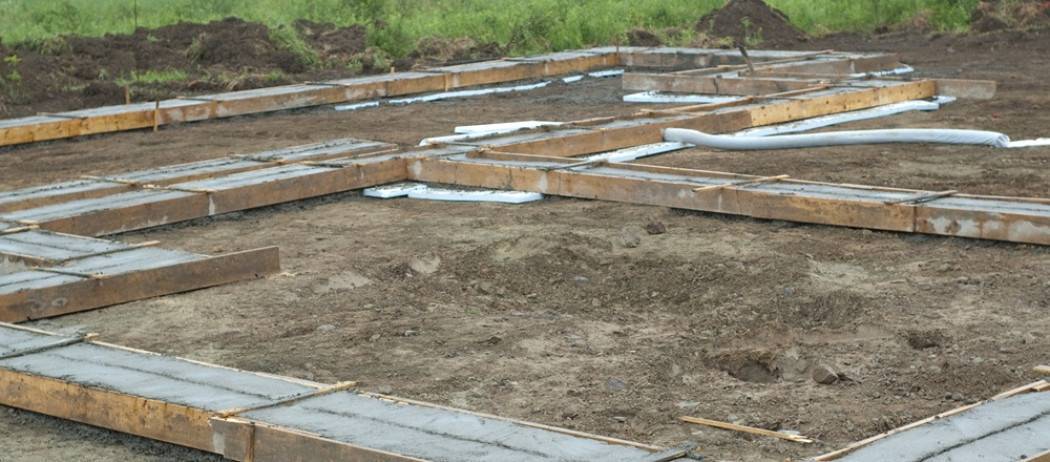

Мелкозаглубленная или поверхностная лента

Такое основание обойдется дешевле, чем массивный заглубленный. А учитывая малый вес каркасных домов, фундамент подойдет для строительства. Выбирая конструкцию рассчитывают даже на миниатюрный подвал.

Основание подойдет для стабильных почв без заболачивания. Допустимо неглубокое залегание грунтовых вод. Минус – потребуется дополнительная привязка к точке незамерзания буронабивными сваями.

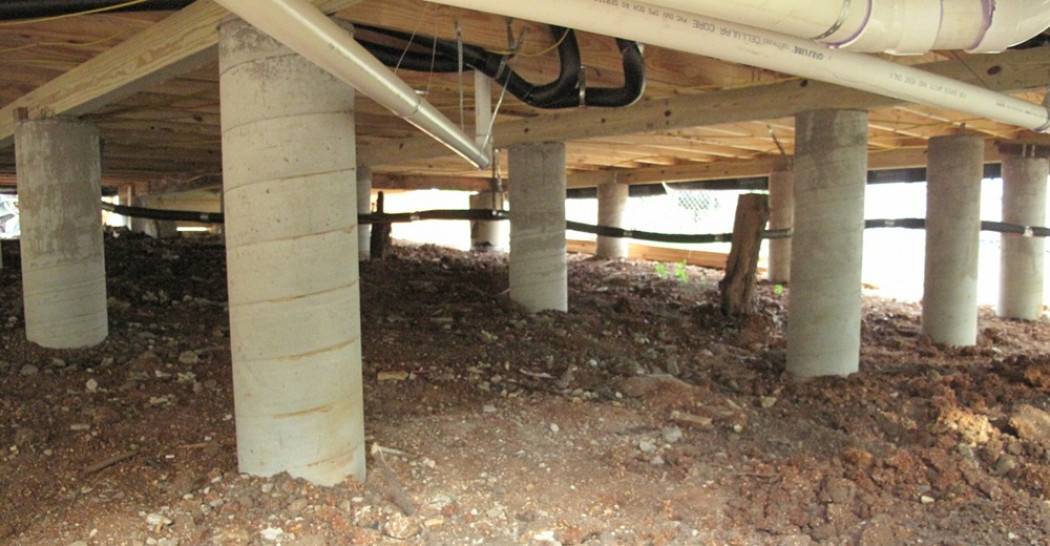

Буронабивной фундамент

Основание, которое выполняют даже самостоятельно, особенно для компактных зданий. В шурфы, выбитые по схеме, указанной в проекте, закладывается арматура, после чего заливается бетон. Удешевляют процесс использованием большого количества бута.

Полноценного подвала не будет. Но есть у этого типа огромный плюс – нормальная эксплуатация в условиях песчаных грунтов и торфяников. Каменистые почвы станут препятствием для сооружения буронабивного основания.

Свайно-винтовое основание

Металлические сваи – один из экономных, но практичных типов фундамента для каркасных и брусовых домов. Минус один – монтаж фундамента на каменистых грунтах практически невозможен. Ну и если одна свая по причинам вышла из строя – заменить ее будет непросто (хотя при соблюдении технологии изготовления и монтажа это потребуется максимум в 3% случаев). Свайный фундамент недорогой, быстро монтируется и готов показать свои возможности в заболоченной, подтапливаемой местности, на торфяных или песчаных почвах (плывунах). Не преграда для него и перепад рельефа.

Опорно-столбчатый фундамент

Этот тип обычно входит в базовую комплектацию легких дачных домов и зданий для сезонного пребывания. Надеяться на него особенно не стоит, только для небольших садовых домиков он и пригодится.

Если переоценить его возможности – потребуется скорый ремонт.

К чему может привести неверное выполнение отсыпки

Необходимо знать о том, как сделать отсыпку под фундамент правильно и грамотно. Объясняется это также тем, что неверное выполнение данной операции может привести к тому, что будет сведена на «нет» гидроизоляционная система фундамента здания. Необходимо не забывать также и о том, что имеют место и прочие проблемные ситуации, которые могут быть вызваны чрезмерной перегрузкой засыпанного грунта.

Под первым этажом постройки необходимо осуществить установку свайных опор. Их предназначение заключается в том, что они будут принимать на себя большую часть нагрузки. Таким образом, целой останется сама отсыпка

Необходимо обращать внимание также и на дренажную систему. Обуславливается это тем, что подземные воды, которые время от времени могут подниматься, разрушают отсыпку под фундамент. С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки

С целью исключения подобных ситуаций требуется оборудование специальной буферной подушки.

Данная составляющая должна быть расположена между фундаментом и основой постройки. Выполняют буфер либо из щебёнки, либо из гравийного материала. Засыпается такая составляющая слоем в пятнадцать сантиметров, при этом допустимо отклонение в 5 см. Такое сооружение способствует отводу подземных вод от фундаментного основания.

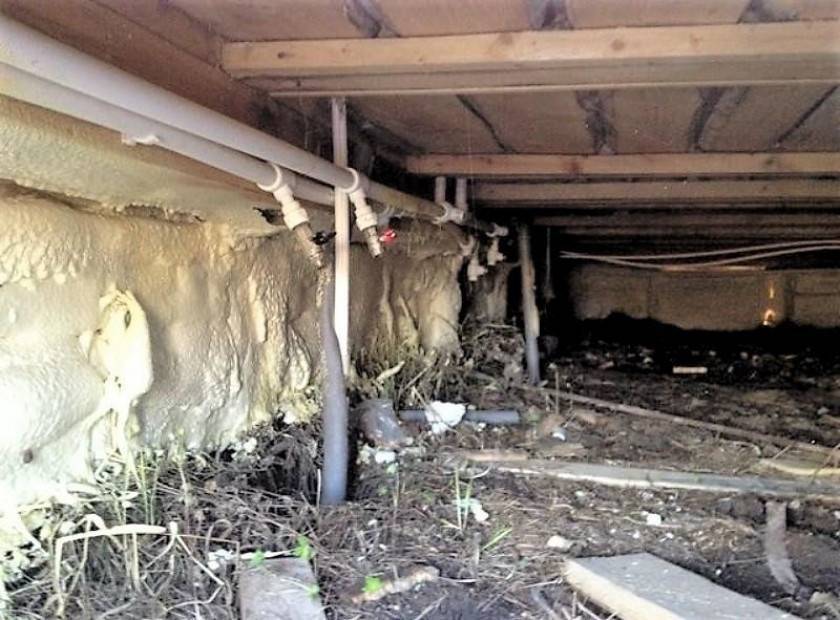

Варианты утепления вентилируемого подполья

  • создание и теплоизоляция цоколя;
  • устройство дополнительного слоя утепления в перекрытиях.

Наибольший эффект даёт совмещение обоих вариантов при строительстве. Для создания и утепления цоколя сваи фундамента обшивают каркасом, на который крепится забирка – стенка, закрывающая пространство между обвязкой винтовых свай и поверхностью почвы. В качестве забирки могут выступать доски или листовой материал (OSB, ЦСП).

Далее цоколь утепляется – это можно сделать изнутри (если позволяет высота подполья) и снаружи. Поверх утепления монтируется декоративная облицовка. Кстати, в качестве теплоизоляции может выступать и сама отделка цоколя, например, если вы решите использовать утеплённый цокольный или специализированные декоративные термопанели из пенополиуретана.

Во втором варианте утепления в перекрытия первого этажа укладывается более толстый, нежели обычно, слой теплоизоляции. Чтобы не увеличивать толщину перекрытия, дополнительное утепление можно сделать снаружи, если высота свайного фундамента над землёй позволяет вести работы в подполье.

Используя специальные материалы для утепления перекрытия первого этажа дома на винтовых сваях, не забудьте про пароизоляционные мембраны, которые предохранят слой теплоизолятора от проникновения влаги из помещения и с улицы. Влажный утеплитель имеет большую теплопроводность – то есть его качество как теплоизолятора снижается. Впоследствии влажность приводит и к разрушению теплоизоляционного материала.

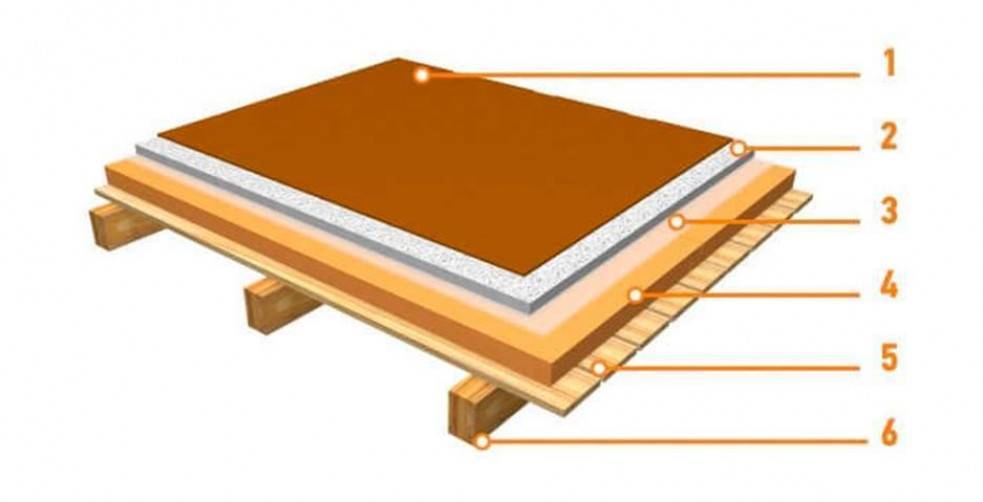

Конструкция пола с теплоизоляцией следующая: на обвязку фундамента крепятся лаги, сверху устраивается настил из досок или листового материала. Настил служит опорой для утеплителя.

Поверх утеплителя настилают слой пароизоляции – для предотвращения проникновения влажного воздуха из дома.

На каких грунтах можно устанавливать винтовые сваи под фундамент?

Винтовые сваи необходимо погружать достаточно глубоко, поскольку только так исключается возможность его разрушения при вертикальных нагрузках пучения почвы из-за морозов. При этом останутся только боковые воздействия, но, поскольку при этом создается малая контактируемая площадь, эти воздействия не оказывают решающее воздействие на сваи.

По этой причине определяя пригодность грунта, до того, как приступить к закладке фундамента здания, нужно рассмотреть его механические свойства. Свайно-винтовой фундамент рекомендуется использовать на следующих грунтах:

  • Песчаных.
  • Супеси.
  • Суглинках.
  • Глинистых.

Категорически запрещается использовать этот вид фундамента для строительства зданий на скальных, скально-обломочных грунтах, торфяниках, рыхлых посадочных грунтах.

Особую осторожность стоит соблюдать при установке данного фундамента на сильно обводненных грунтах, на которых грунтовые воды имеют различные уровни, зависящие от сезонов года. Если необходимо построить здание на подобном участке земли, перед строительством нужно провести пробное бурение, а глубина погружения свай должна быть максимальной

Принципы технологии, ее плюсы и минусы

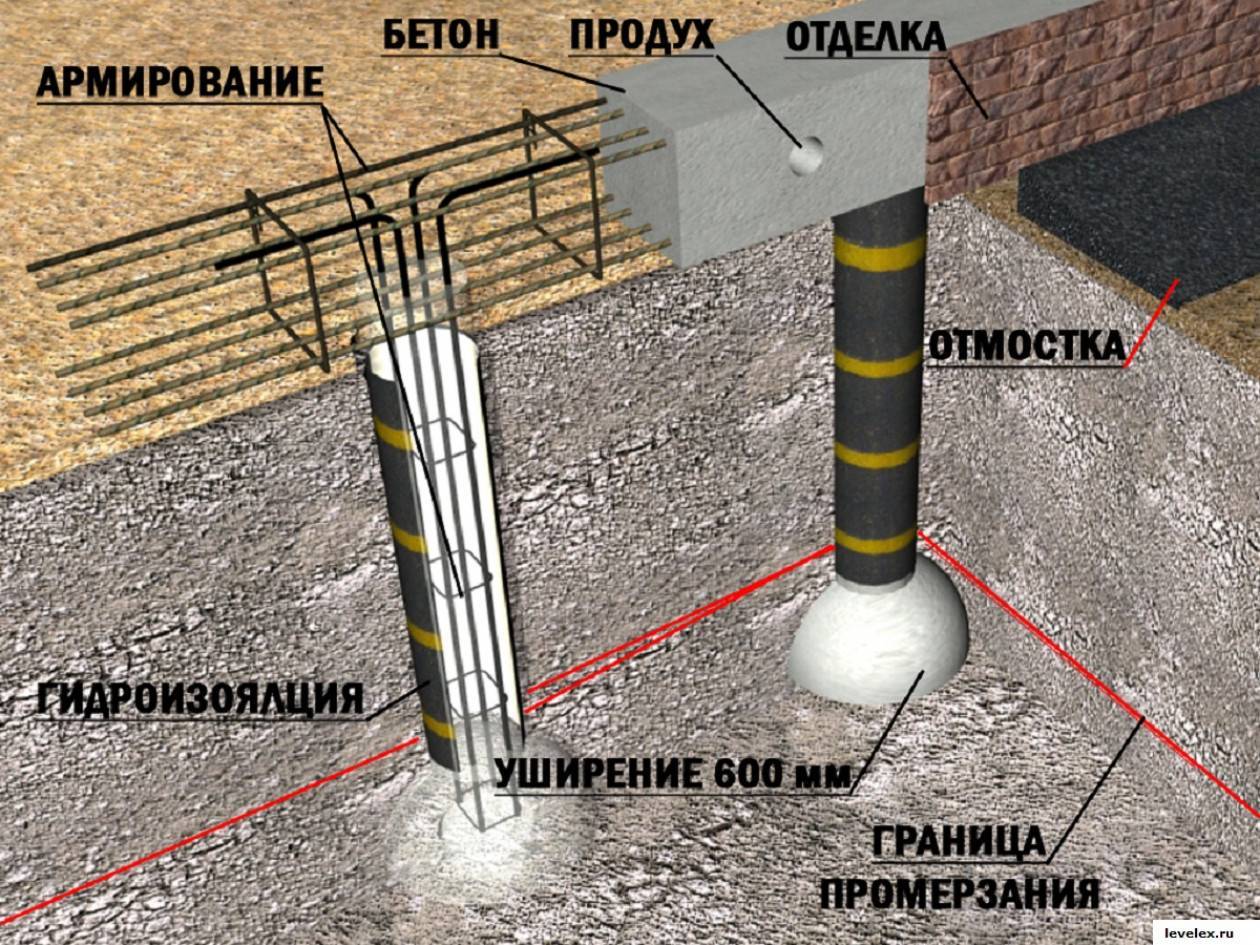

Название «ТИСЭ» означает «Технология индивидуального строительства и экология». Сваи ТИСЭ и оборудование — главные новшества, из-за них здание получается прочным и не оседает в течение десятилетий.

Сваи имеют куполообразную расширенную подошву. Эта «стопа» увеличивает площадь опоры строения, что приводит к его большей устойчивости, особенно на пучинистом грунте. После возведения свай их связывают горизонтальной бетонной «лентой», называемой «ростверк». Его располагают над почвой на сваях для исключения влияния пучения земли.

На столбах строится здание массой до 20 тонн, например, бревенчатый или кирпичный дом, гараж. Для возведения этажного строения можно использовать материал из газобетона, так как он легче других материалов.

Внимание! Строить здания с более чем тремя этажами не рекомендуется

Преимущества технологии ТИСЭ

Популярность метода обусловлена следующими факторами:

  1. Нет нужды в привлечении тяжелой техники, сторонних специалистов.
  2. Из-за утолщений на сваях фундамент по технологии ТИСЭ возводится с небольшими затратами.
  3. Строить можно без электричества. Используется ручной труд.
  4. Фундамент простоит долго, так как он не контактирует с землей. На него не оказывается давление почвы при замерзании или оттаивании.
  5. ТИСЭ технология успешно внедряется в сейсмических зонах, в условиях вечной мерзлоты, в песках и глине.
  6. Коммуникации можно подвести уже после постройки здания, так как дом находится над землей.

Наряду с плюсами метода нужно указать и отрицательные стороны.

Фундамент ТИСЭ: какие недостатки имеет

Выделяя недостатки фундамента, нужно отметить следующее:

  1. Нельзя начинать строительство на болотистом или скальном грунте.
  2. На каменистой почве возрастает сложность бурения. Придется обращаться к электрическим установкам, что увеличит общие затраты.
  3. Подвал под фундаментом строится не под всей площадью здания.
  4. Отмостку нужно делать широкую, чтобы уберечь фундамент от влаги.

Внимание! Из-за того, что дом немного приподнят над землей, будет сквозняк, помещение будет холодным. Необходима теплоизоляция и вентиляция

Фундамент своими руками под каркасный дом: пошаговая инструкция.

Фундамент своими руками под каркасный дом пошаговая инструкция.

Одним из главных преимуществ каркасных домов является то, что их можно построить на всякой местности. Однако требования к фундаменту для такого дома будут довольно серьезными. Основания для домов каркасного типа также должны возводиться согласно определенным требованиям и параметрам. Так как специалисты в сфере строительства без проблем просчитают и скажут, какой именно тип фундамента необходимо делать в той или иной местности, то основа своими руками под каркасный дом должна делаться внимательно и последовательно.

Как правильно рассчитать количество фундамента? Взять и просто возвести основу под будущий дом не выйдет. Если погодные факторы не были учтены при планировке фундаментной основы, то они могут отобразиться на результате работы. Возведение основания непременно следует начинать с подготовки. К ней относится исследование местности и грунта. Это можно отнести к основным факторам, которые влияют на выбор типа фундамента. К таким факторам еще стоит добавить:

  • глубину промерзания почвы;
  • уровень грунтовых вод;
  • структуру земли.

Технология свайно-винтового основания

В отличие от буронабивных конструкций винтовые сваи погружаются в землю вкручиванием. Сооружается свайный фундамент по технологии:

  • пробное вкручивание – для нахождения глубины несущего пласта
  • разметка – шнуры на колышках
  • приямки – в месте погружения каждой сваи пробуривается отверстие 0,6 – 0,5 м глубины меньшего диаметра, чем размер лопасти СВС
  • погружение – предпочтительнее ручное вкручивание, позволяющее контролировать усилие затяжки (увеличивается при достижении несущего пласта)
  • нивелирование – подрезка надземной части тел свай по единому уровню
  • оголовки – площадки повышают площадь опирания ростверка

Для обеспечения стабильной геометрии, пространственной жесткости свайного поля по оголовкам сооружается ростверк аналогично предыдущему способу. Плюсы технологии заключаются в отсутствие ограничений по этажности для индивидуального строительства (три этажа с мансардой максимум), грунтам, рельефу, эксплуатационным условиям.

Некоторые минусы буронабивных свай здесь отсутствуют. Винтовые изделия можно монтировать на болотах, при высоком уровне УГВ, в прибрежной зоне. Если отступить от тела свай на 2 м, внутри здания можно соорудить небольшое техподполье, погреб.

Ресурс винтовых свай

Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р 9.905, 9.908, 5272. Производители используют следующие технологии антикорра:

  • холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
  • горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
  • порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
  • покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации

Чтобы повысить ресурс дома, специалисты рекомендуют следующие ЛКМ:

  • грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
  • эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль  – создавались для защиты нефепроводов (воздушных, подземных), имеют  50 – 100 летний ресурс;
  • грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.

Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.

1 Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.
Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

Этапы монтажных работ

При закручивании винтовых свай должна быть соблюдена технология. Только в таком случае можно получить качественное основание, которое прослужит достаточно долго. Поскольку завинчивание винтовых свай достаточно сложный процесс работу должны выполнять несколько человек.

Перед работой стоит подготовить инструмент, который потребуется при выполнении работы. Перед тем как начать строительство необходимо полностью очистить всю строительную площадку от различного мусора и кустарников.

Следующим этапом является выполнение разметки. Для этой цели нужно использовать такой инструмент:

  • рулетка;
  • уголок строительный;
  • нивелир;
  • нитку для разметки и колышки

Чтобы начать устройство свай рекомендуется сделать небольшие приямки, в тех местах где будут ввинчиваться сваи. Особенно это уместно, если работы будут выполняться вручную. В такой приямок устанавливается наконечник сваи и происходи завинчивание.

Во время того как ввинчивается изделие, важно контролировать с помощью уровня вертикальную плоскость. Сначала необходимо монтировать угловые элементы, это позволит не нарушить вертикальность свай и основа будет соответствовать плану

Винтовые сваи необходимо завинчивать на глубину ниже уровня промерзания грунта

При закручивании важно контролировать глубину ее заложения. Литой наконечник должен в обязательном порядке вместе с лопастями опуститься ниже уровня промерзания грунта

В противном случае опорный элемент будут подвержен сезонным воздействиям грунтам.

После того как все сваи закручены стоит провести их выравнивание. Для этой цели используется нивелир. Благодаря ему дом на винтовых сваях будет стоять ровно. После того как все высоты отмечены лишнее нужно срезать с помощью болгарки.

При необходимости внутренняя полость заливается бетонным раствором. В таком случае основа дома будет более прочной и надежной. А внутри свая не будет подвергаться такому пагубному процессу как коррозия. Если будет заливаться бетон, то наконечники должны быть литые.

Завершающим этапом устройства такого фундамента является монтирование оголовков, Это металлические пластины, разного размера, которые привариваются к верхней части трубы. По ГОСТу все сварные места в обязательном порядке необходимо окрасить специальной антикоррозийной краской.

После монтирования всех свай можно начинать делать первый венец, если дом строится с бруса. Если предполагается использование кирпича или блоков, то нужно будет делать бетонный ростверк. Для крепления деревянного бруса необходимо использовать шурупы подходящего размера.

Срок службы винтовых свай дает возможность осуществлять строительство на долгие годы. При этом не потребуется проводить в скором времени различные ремонтные работы. Перед тем как начать строительство любого сооружения необходимо изучить все виды винтовых свай, а также технологию их монтажа. Это позволит правильно определиться с типом расположения опорных элементов, подсчитать их количество и нагрузку, которые они в состоянии выдержать.

Все работы по монтажу можно выполнить своими руками. Но если нет уверенности в собственных силах, лучше доверить монтаж специалистам. В противном случае может быть нарушена технология и возникнут проблемы которые могут привести к негативным последствиям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
