Как заменить щетки на шуруповерте

Почему искрит шуруповерт?

Немалое значение имеет срок службы инструмента, на котором отмечено превышающее норму искрообразование. То, что новый шуруповерт искрит при работе – совершенно нормальное явление для любого коллекторного двигателя. Искры возникают в результате постоянного разрыва соединения между электропроводящей щеткой и контактами коллектора, отделенными друг от друга технологическим зазором. В этом случае слегка повышенное искрение проходит после притирки щеток в течение первых 10-15 минут работы инструмента.

Важно выяснить, почему сильно искрят щетки шуруповерта Интерскол, Макита и т.д., отработавшего немало дней, месяцев или даже лет. Это может произойти по таким причинам:

  • загрязнение контактных площадок коллектора нагаром, образующимся при работе двигателя под большими нагрузками. Для удаления нагара потребуется аккуратная зачистка коллектора самой мелкой наждачной бумагой;
  • скопление графитовой пыли в зазорах между ламелями коллектора, что происходит преимущественно при неправильном положении щеток вследствие люфта. Пыль аккуратно удаляют механическим путем при помощи острого предмета;
  • если шуруповерт искрит внутри и при этом дымит – велика вероятность наличия межвиткового замыкания в якоре, безошибочно выявить которое помогает специальный прибор, индуцирующий переменное магнитное поле. В этом случае поможет только перемотка обмотки либо полная замена якоря (двигателя).

Разборка шуруповёрта

Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:

  1. В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
  2. По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
  3. После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
  4. Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
  5. Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.

Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол

Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока. Следующим элементом, который приходится разбирать, является патрон

Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа

Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.

При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Устраним дефект за 1200 рублей без учета деталей

Ниже Вы можете ознакомиться с последними ремонтами наших клиентов, обратившихся с проблемой «искрит внутри и дымит шуруповерт». Цена представлена конечная, с учетом замененных запчастей и произведенной диагностики. На все ремонты дается гарантия. Действуют ежедневные скидки на услугу.

Нажмите на нужный вам ремонт, чтобы узнать больше.

ЭлектрожизньДефектПодробнее
Hitachi DS 120VF3Искрит-дымитПодробнее

Hitachi ds 12dvf3

Срок ремонта: 1 день. (Дата выдачи 2019-12-31)
Произведенная работа: Замена мотора, перепрессовка шестерни. Ремонт кнопки включения скорости.
Стоимость запчастей: 1000 руб.
Адрес сервиса: Проспект Науки, 21к1 (Т.Ц. Торговый двор Архимед, 1 этаж, помещение 7А.)
Мастер: Игорь Задириенко
Срок гарантии: 1 месяц
Не работает, со слов «есть запах»Подробнее

Hammer Acd144c

Срок ремонта: 4 дня. ( Дата выдачи 2019-12-17)
Произведенная работа: Чистка, смазка, замена эл. мотора
Стоимость запчастей: 900 руб.
Адрес сервиса: Руставели 66 (Цокольный этаж, Синий козырек)
Мастер: Виктор Лебедев
Срок гарантии: 1 месяц
Со слов клиента – искрит. Диагностика щёток/мотораПодробнее

Bosch GSR1440

Срок ремонта: 10 дней. ( Дата выдачи 2019-12-22)
Произведенная работа: Замена мотора, замена смазки редуктора, перепрессовка шестерни
Стоимость запчастей: 900 руб.
Адрес сервиса: пр. Энгельса 113к1 (ТК Пактор(Бада-Бум))
Мастер: Дмитрий Колышев
Срок гарантии: 1 месяц
Искрит, пахнет горелымПодробнее

Hitachi ds12dvf3

Срок ремонта: 4 дня. ( Дата выдачи 2019-12-15)
Произведенная работа: Т.О. замена двигателя
Стоимость запчастей: 900 руб.
Адрес сервиса: ул. Будапештская, 87-3 (Жилое красное здание)
Мастер: Владимир Пустовойтов
Срок гарантии: 1 месяц
Не крутитПодробнее

Bosch Gsr 120-li

Срок ремонта: 8 дней. ( Дата выдачи 2019-12-08)
Произведенная работа: Чистка, смазка редуктора, замена мотора, замена проводов кнопки включения.
Стоимость запчастей: 1300 руб.
Адрес сервиса: пр. Наставников 35 (ТЦ Ржевка помещение №2-07б 2 этаж)
Мастер: Игорь Задириенко
Срок гарантии: 1 месяц
Собрали не правильноПодробнее

Hammer Acd 120c

Срок ремонта: 6 дней. ( Дата выдачи 2019-12-06)
Произведенная работа: Сборка, замена смазки редуктора.
Стоимость запчастей: 0 руб.
Адрес сервиса: пр. Наставников 35 (ТЦ Ржевка помещение №2-07б 2 этаж)
Мастер: Игорь Задириенко
Срок гарантии: 1 месяц
ИскритПодробнее

Metabo bs 14.4

Срок ремонта: 6 дней. ( Дата выдачи 2019-11-29)
Произведенная работа: Замена эл. двигателя, замена смазки в редукторе
Стоимость запчастей: 1100 руб.
Адрес сервиса: Антонова-Овсеенко 20 (ТК Термин, 2 этаж)
Мастер: Сергей Трофимович
Срок гарантии: 1 месяц
Не работаетПодробнее

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

  • работающие от сети 220 вольт;
  • использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

  • электродвигатель;
  • нажимная кнопка;
  • регулятор оборотов с реверсом;
  • зажимной патрон;
  • электронный блок;
  • редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

В качестве источника питания чаще всего используется аккумуляторная батарея с напряжением 12 В или 18 В. Оно характеризует мощность устройства.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Устранение неисправностей шуруповерта

Для того, чтобы удостовериться в поломке аккумулятора шуруповерта, его необходимо проверить при помощи мультиметра.

Аккумулятор следует вначале проверить перед его возможной заменой. Проверить аккумулятор следует обычным измерением уровня напряжения с помощью мультимера на клеммах прибора. Осуществлять проверку можно и с помощью любого другого тестера. При этом должно наблюдаться совпадение выходного напряжения аккумуляторов в рабочем состоянии, если они заряжены. Указанные на корпусах аккумуляторов значения 12V, 18V и др. должны точно соблюдаться. Если это условие не выполняется, то прибор следует заменить.

Возможные неисправности зарядного устройства шуруповерта приводят к необходимости его разборки с последующей проверкой с использованием тестера, который уже применялся. Каждая батарея, входящая в аккумулятор, должна быть подвергнута аналогичной проверке. После определения неисправных элементов следует купить в магазине специальные элементы одинакового типа с аналогичной емкостью, чтобы установить их на места предыдущих, заменив старые на новые.

Делая ремонт кнопки включения, необходимо иметь специальный навык и соответствующие знания в области электроники

Разборка аппарата следует осуществлять с предельной внимательностью и осторожностью. Иначе вскрытие прибора может привести к тому, что детали определенного вида могут с легкостью выпасть из шуруповерта

После того, как Вы удостоверились в том, что причина поломки в аккумуляторе, то его будет необходимо разобрать.

Когда корпус прибора вскрыт, то аппарат необходимо проверить на присутствие в нем контактов, которые потемнели. При их наличии необходимо провести их зачистку с помощью наждачной бумаги.

Когда выключатель уже отремонтирован, то, возможно, что прибор не будет регулировать число оборотов, если сделано плавное нажатие на его курок. Вместе с тем функции прибора не теряются, когда нажатие на курок полное. В этом случае сама неисправность связана со схемой регулировки. При этом осуществляют полную замену выключателя.

Если в приборе отсутствует реверс, то его заменяют реверсным переключателем, но можно и попытаться его отремонтировать. С этой целью ремонт реверса напоминает ремонт кнопки выключателя

Крышка переключателя осторожно приподнимается. Затем осуществляется проверка контактов, их чистка и сборка

При обнаружении обгоревших либо деформированных контактов под крышкой реверс обязательно требуется заменить. При варианте кнопки, когда реверс собирают в ее корпусе, то есть внутри нее, кнопка меняется при этом полностью.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

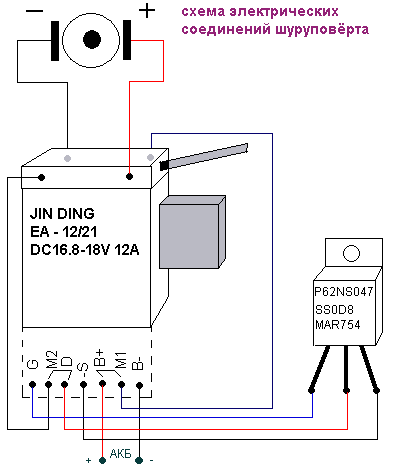

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

  • шестерня кольцевая;
  • сеттелиты;
  • водило.

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора

Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Советы по разборке аккумуляторных блоков

Перед началом разборки питающий блок полностью заряжают, предварительно зачистив его контакты наждачным листом.

Части корпуса аккумуляторного модуля могут быть скреплены между собой одним из трех способов, либо их комбинацией:

  • болты;
  • клей;
  • защелка.

Защелка открывается быстро и просто, болты легко выкручиваются, для вскрытия клеевого шва потребуются усилия. Чтобы впоследствии корпус можно было собрать, вскрывать его нужно аккуратно. Молотком с бойком из мягкого материала (например, резины), наносят щадящие точные удары по шву. Бить нужно не сильно, бережно, постепенно нарушая целостность клеевого слоя. Процедура должна длиться достаточно долго, более 10 минут, т.к. многочисленные, быстронаносимые удары расколют пластмассу.

Общая информация об аккумуляторах

Каждый шуруповерт обычно комплектуется двумя аккумуляторными модулями. Аккумуляторная батарея для шуруповерта интерскол состоит из нескольких элементов питания (батареек, «банок»). По своему типу, химическому составу они могут быть никель-кадмиевыми или литий-ионными. Количество их может быть разным, оно зависит от величины напряжения, модели устройства. Все они собраны воедино, последовательно соединены. В процессе эксплуатации некоторые из них могут истощиться – такие банки потребуется заменить.

Исправные элементы приобретают отдельно, проследив, чтобы их напряжение и габариты соответствовали старым. Работоспособные батарейки можно достать, разобрав второй аккумуляторный модуль, получив, таким образом, из двух неисправных блоков один, пригодный для работы.

Блок аккумулятора состоит из следующих элементов:

  • пластиковый корпус из двух частей;
  • батарейки, соединенные по определенной схеме;
  • датчик температуры.

Термодетектор отслеживает степень нагрева батареек, а при перегреве отключает питание, пока прибор не остынет до нормы.

Как заменить щётки на шуруповерте

  • 1 Щетки
  • 2 Диагностика
  • 3 Замена
  • 4 О трудозатратах

Причиной того, что шуруповерт перестал работать, нередко бывает чрезмерный износ щеток его электродвигателя. Устранить такую неисправность несложно, но нужно минимальное знание двигателя постоянного тока. Начнем с определения, что такое щетки.

Щетки

Щетки электродвигателя – это контакты, через которые ток подается в обмотки ротора. Так как ротор предназначен для вращения, ток в его обмотки невозможно подавать через стационарное проводное соединение. Для этого служит коллекторно-щеточный узел (КЩУ).

Коллектор состоит из медных пластин, закрепленных на изолированном участке вала якоря. С ними соединяются выводы роторных обмоток. Щетки крепятся вплотную к коллектору. При вращении ротора они скользят по пластинам коллектора. Через эти скользящие контакты в якорных обмотках поочередно идет ток.

Возникающее от этого переменное магнитное поле и является силой, вращающей ротор.

Зная, как работает узел, питающий обмотки якоря, несложно догадаться, что его детали должны изнашиваться. Ротор является сложным в производстве и дорогим узлом. Поэтому, чтобы защитить от износа его коллектор, материал для изготовления щеток намеренно выбирают менее стойкий к истиранию. Иначе пришлось бы заменить не щетки, а якорь.

Еще одним необходимым свойством щеток должна быть хорошая электропроводность. Лучше других этим условиям соответствует смесь порошка меди с графитом. Электромоторы с меньшей мощностью или более высоким, чем у шуруповерта, рабочим напряжением могут комплектоваться щетками из графита.

А двигателю шуруповерта с низким рабочим напряжением и большими токами графит не подходит по причине слишком большого для него электрического сопротивления.

Важно! Каждый обслуживаемый шуруповерт комплектуется запасными медно – графитовыми щетками. Если же вы не найдете их, когда они станут нужны, используйте любые подходящие по размеру, сделанные из того же материала

Если же вы не найдете их, когда они станут нужны, используйте любые подходящие по размеру, сделанные из того же материала.

При невозможности точного подбора – возьмите комплект несколько большего размера и подгоните его напильником со средней насечкой. Обточить маленькие медно – графитовые брусочки не составит труда.

Не спешите разбирать шуруповерт, когда при нажатии на пусковую кнопку патрон не станет вращаться. Начните с простого – поменяйте аккумулятор заведомо исправным и полностью заряженным. Если изменений не произойдет, выньте аккумулятор, выверните из корпуса саморезы и разберите его.

Мультиметром измерьте сопротивление между щетками. При износе не выше допустимого они будут иметь хороший контакт с коллектором, а прибор покажет сопротивление близкое к 0.

Сделать такую проверку проще, чем разобрать мотор, особенно не обслуживаемый. Нужно отметить, что симптомы обрыва обмоток якоря и износа щеток одинаковы. Но обрыв обмоток – событие крайне редкое, износ же встречается намного чаще.

Замена

На обслуживаемом двигателе все просто

  • Разберите корпус
  • Выньте изношенный комплект
  • Поставьте новый
  • Соберите корпус

Необслуживаемый моторчик отличается завальцовкой тыльных торцов держателей. Часто и крышка, на внутренней стороне которой они находятся, вставленная в корпус, крепится вальцеванием. Здесь процесс несколько сложнее.

  1. Пассатижами отогните развальцовку, удерживающую крышку
  2. На периметре крышки и корпуса наметьте по 3 равноудаленные друг от друга точки
  3. Выньте крышку
  4. Используя паяльный жир, припой и мощный паяльник облудите намеченные точки
  5. Перерезав многожильные проводки, замените изношенные щетки новыми
  6. Припаяйте к держателям проводки, идущие от них. После чего, чтобы не сломать медно – графитовые контакты при установке крышки, поочередно утопите их в держатели и закрепите каждый в этом положении ниткой, завязав ее бантиком
  7. Оставив концы ниток снаружи, установите крышку в корпус
  8. Восстановите контакт в КЩУ, развязав и вытянув нитки
  9. Припаяйте крышку к корпусу двигателя

О трудозатратах

Ремонт шуруповерта с обслуживаемым двигателем можно сделать относительно быстро. Чего не скажешь о восстановлении устройства, не подлежащего ремонту. Подумайте, может, за время, необходимое для ремонта, сможете заработать тем, что хорошо умеете делать, сумму, достаточную для покупки нового. Ведь не стоит учиться чему-то, чтобы сделать это всего 1 раз.

Как грамотно выбрать графитовые щётки?

Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.

У деталей должен совпадать:

  • размер;
  • геометрическая форма;
  • марка графита.

Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.

Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления

Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока

Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.

Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.

Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.

Щетки можно заменить самостоятельно с помощью простых инструментов

Ремонт щеток шуруповерта Девольт, Bosch GSR и других

Все щеточные модели современных шуруповертов имеют один из двух вариантов двигателя – обслуживаемый либо необслуживаемый. В первом случае с задачей справится каждый пользователь. Чтобы заменить щетки шуруповерта DeWalt потребуется:

  • снять заднюю крышку;
  • отсоединить контакты от щеткодержателя;
  • установить новые щетки взамен изношенных;
  • зажать контакты и собрать крышку.

Многие владельцы задают вопрос – как поменять щетки на популярных шуруповертах Макита 62-й серии? Они оснащены необслуживаемыми моторами, ресурс которых, по мнению производителя, сопоставим со сроком службы щеток.

При необходимости двигатель можно разобрать и выполнить замену деталей, что потребует выполнения целого ряда высокоточных и кропотливых операций. Специалисты мастерских «Удачная техника сервис» рекомендуют в такой ситуации провести замену узла целиком – стоимость услуги невелика, а результат намного надежнее кустарного ремонта.

Одним из самых популярных и востребованных инструментов домашних умельцев является шуруповерт. Благодаря своей мобильности, мощности и универсальности позволяет справляться с любыми задачами по сверлению отверстий и монтажу саморезов и шурупов. Несмотря на свои явные преимущества, при возникновении неисправностей можно произвести ремонт шуруповерта своими руками или передать в специализированные центры. Для большинства пользователей первый вариант (при изучении некоторых нюансов) будет более приемлемым, поскольку позволит уйти от затрат и сэкономить время

Перед началом выявления неисправностей и их устранения необходимо подробно ознакомиться с эксплуатационной документацией, а также обратить внимание на конструктивные особенности конкретной модели устройства

Распространённые неисправности и причины их появления

Угольные щётки изнашиваются в результате трения. В итоге они уже не контактируют с коллектором. Если вы пользуетесь инструментом лишь изредка, вероятность критического износа сводится к минимуму.

При частичной потере контакта возникают следующие дефекты:

  • неравномерное вращение мотора;
  • повышение искрения;
  • резкие рывки и тряска инструмента;
  • заклинивание щёток.

Возможно, произошёл разрыв цепи, что привело к отказу двигателя. Также невооружённым глазом видны следующие неисправности:

  • сломалась прижимная пружина;
  • повредился коллекторно-щёточный узел;
  • оборвался провод щётки.

Если при работе шуруповёрта случается искрение — проблема требует срочного решения. Частые причины возникновения искр в двигателе:

  1. Засорение двигателя. В данном случае необходима его очистка.
  2. Разный уровень сопротивления у контактов, неправильно подобранные щётки. Даже в случае правильного подбора расходного материала потребуется время, чтобы угольные щётки притёрлись.

Инструкция по очистке двигателя:

  1. Отвинтите крепёж, соединяющий половинки корпуса.
  2. Аккуратно вытащите содержимое корпуса шуруповёрта.
  3. По возможности отсоедините электронную плату с пусковой клавишей от двигателя, не повредив при этом провода.
  4. Далее требуется извлечь переключатель скоростей.
  5. Разъедините двигатель, редуктор и патрон с муфтой.
  6. Откройте металлическую крышку на заднем корпусе двигателя, затем снимите щёткодержатель (в его роли может выступать латунный стакан с щётками).

Разобранный шуруповерт
