Как превратить аккумуляторный шуруповерт в сетевой

Монтаж

Для монтирования готового блока в старом аккумуляторе рекомендуется сделать отверстия в корпусе, так как он плохо охлаждается, потому что полностью закрыт, а это может привести к негативным последствиям.

Порядок монтажа следующий:

  1. Для начала блок разбирают. Необходимо найти и вынуть неработающие элементы.
  2. Затем его нужно установить, подключив контакты высокого уровня напряжения, а также клеммы низкого.
  3. Затем необходимо собрать и закрыть блок.
  4. Аккумулятор устанавливают в прибор.
  5. В конце вилку блока питания в розетку включают, после чего проверяют обновленный сетевой инструмент.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда –, нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Читать также: Как сделать токарный станок своими руками.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер,
  • электронный трансформатор для питания галогенных ламп низкого напряжения,
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

  1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
  1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
  2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

  1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

  1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

  1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Преимущества переделки

Домашний мастер пользуется слесарно-монтажными инструментами редко. Аккумуляторный шуруповерт длительное время лежит без дела. И в этот период в источнике питания происходит произвольное разряжение, что приводит к изменениям внутренней конструкции.

Переделав шуруповерт на 220 Вольт, домашний мастер получает такие преимущества:

  • не требуется зарядка, занимающая время;
  • хранение не влечет нарушений в конструкции инструмента;
  • питание от сети обеспечивает постоянный крутящий момент.

Минус переделанного шуруповерта один: привязка к электросети.

Важно! Разобранный и удаленный из корпуса аккумулятор нельзя выбрасывать в мусорный бак. Он утилизируется в специализированных сервисах

Печатная плата

Я плохой проектировщик печаток, поэтому плата у меня получилась громоздкой, двухэтажной. Если кто будет разрабатывать свою печатную плату — буду благодарен если предоставите рисунок, контакты в подвале сайта.

Два уровня платы сделаны из двух кусков стеклотекстолита 70Х70 мм. На первом этаже находятся фильтрующие конденсаторы, силовой трансформатор и мягкими проводами подпаяны транзисторы. Печатка прорезана острым резаком без всякого травления. Монтаж деалей обычный, в отверстие, рисунок со стороны медной фольги. Подпаянные транзисторы находятся на радиаторе под платой вместе с диодной сборкой Шоттки VD3, VD4.

Платы соединены между собой медным одножильным монтажным проводом, перемычка с эмиттера VT1 лишняя, она задумывалась для работы защиты, от которой я отказался.

Вторая плата выполнена поверхностным монтажем. У меня влезли не все выходные конденсаторы, пришлось их добавлять в корпус батареи.

На вторую плату подается сетевое напряжение, с нее же берется выходное. С диодной сборки приходит +, на которую в свою очеред приходят крайние выводы вторички Тр1. При уверенной работе без ОС по напряжению, цепь с С15 не нужна, как и соответствующие этой цепи обмотки.

На плату не влезли все конденсаторы выходного конденсаторного баяна, поэтому несколько конденсаторов пришлось расположить в клеммном углублении батарейного отсека.

Дно батарейного корпуса пришлось вырезать, так как плата не влезла полностью, к тому же для надежности был использован радиатор. В конечном итоге у меня получился такой блок:

При грамотном проектировании и использовании подходящих компонентов, блок все-таки можно поместить в родной корпус батареии не вылазия за его пределы. Мне это почти удалось. С другой стороны, если использовать блок отдельно от шуруповерта, можно вообще не переживать за габариты. Однако в таком случае придется использовать провод от преобразователя до шурика сечением не менее 2,5 мм2. На 4-х метровом проводе 1,5 мм2 мощность немного падает.

Данное решение является интересным с точки зрения применения: никаких ШИМ-ов и сложных схем, его можно применять для питания различных мощных приборов. Не зря ведь эту схему широко используют для питания галогенных ламп!

На этом мы закончим описание, позднее здесь же дам объективную оценку использования блока в реальных, рабочих условиях стройки. Предварительная оценка по мощности вращения: 5+!

5 Как пользоваться сетевым шуруповертом – простые правила

Вы убедились, как несложно переделать аккумуляторный шуруповерт в сетевой. Практика умельцев подсказала простые и полезные советы по эксплуатации:

  • после 20 минут работы следует дать шуруповерту пятиминутный отдых;
  • электрический кабель фиксируйте на руке, чтобы он не мешал в работе;
  • блок питания следует регулярно чистить от пыли;
  • не используйте удлинители для включения БП в сеть;
  • БП обязательно заземляют;
  • на высотных работах сетевыми шуруповертами пользоваться запрещается.

Соблюдение этих правил продлит жизнь обновленного инструмента. Немного потерялась мобильность, зато агрегат не требует подзарядки, работает ровно и уверенно.

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

  • из компьютерного БП;
  • используя блок питания от ноутбука;
  • из зарядки автомобильного аккумулятора;
  • из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

  • разбирают корпус компьютерного БП;
  • убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
  • затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;
  • припаивают к желтому и черному проводам один конец шнура;
  • разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

  • от выходного шнура зарядки срезают кусачками разъем;
  • оголяют концы проводов;
  • разбирают шуруповерт;
  • припаивают проводки зарядки к соответствующим контактам инструмента;
  • собирают электроинструмент;
  • проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

  • подбирают 2 многожильных проводка нужного сечения;
  • к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

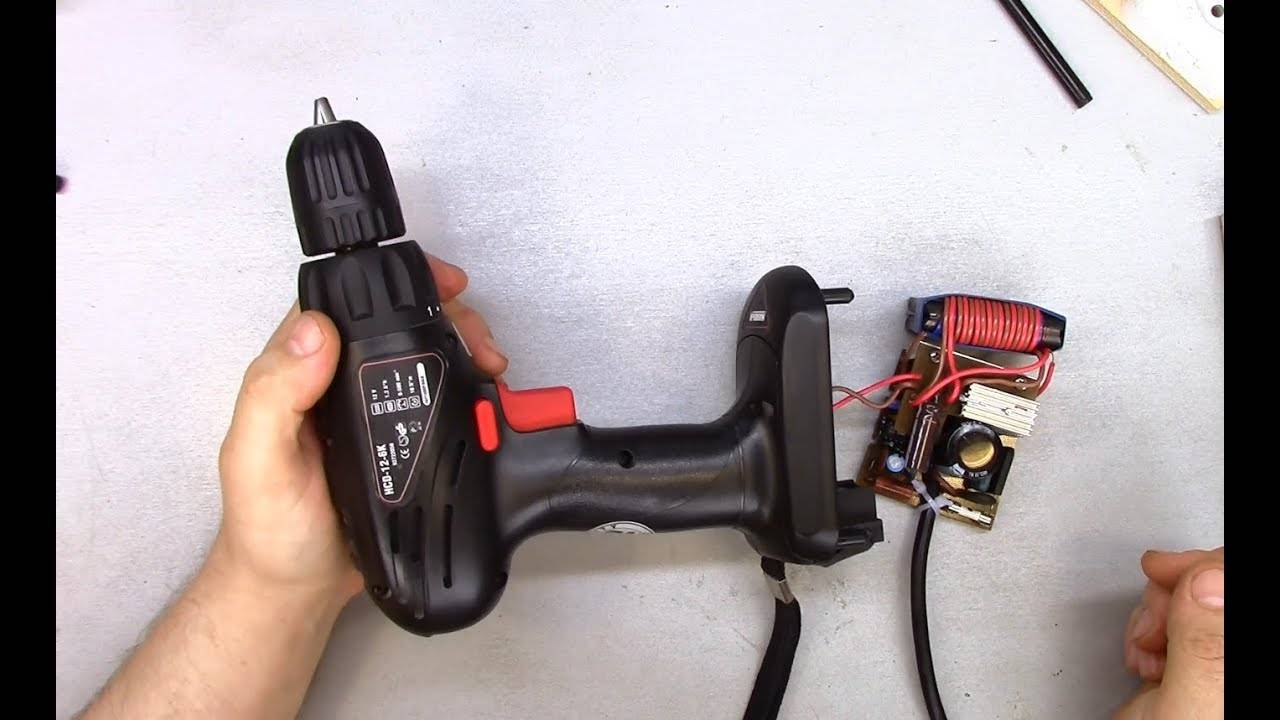

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

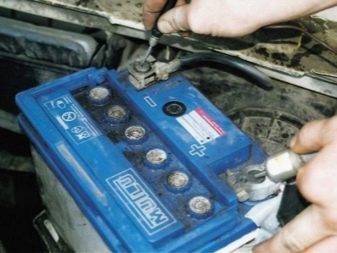

Автомобильный аккумулятор

Отличным вариантом для питания шуруповерта служит автомобильный аккумулятор. Особенно в тех случаях, когда ремонт требуется в местности, лишенной электричества. Отрицательным моментом является то, что запитать инструмент от автоаккумулятора можно только на непродолжительное время, поскольку транспортное средство рискует разрядиться и не двинется с места. Для запуска шуруповерта иногда переделывают старый автомобильный аккумулятор аналогового типа. Такому устройству характерно ручное управление силой тока и выходным напряжением.

Инструкция по модернизации.

  • На первом этапе следует выбрать пару многожильных кабелей. Желательно, чтобы они были в обмотке разного цвета для различия, но одного сечения.
  • С одной стороны к проводам крепят контакты в виде «крокодилов», с другой – зачищают изоляционный слой на 3 сантиметра.
  • Оголенные концы загибают крючком.
  • Далее приступают к разбору корпуса шуруповерта.
  • Находят контактные клеммы, которыми инструмент соединялся с аккумулятором. К ним припаиваются согнутые зачищенные концы кабеля. Можно обойтись и без пайки, воспользовавшись специальными пластиковыми стяжками, однако профессионалы отдают предпочтение паяльнику.
  • Соединения следует хорошенько изолировать, в противном случае существует риск возникновения короткого замыкания.
  • Оба конца кабеля аккуратно укладываются внутри корпуса и выводятся наружу через рукоять. Возможно, придется просверлить дополнительные отверстия для этого.
  • Далее следует собрать инструмент.
  • После всех манипуляций аппарат тестируется. С помощью «крокодилов» шуруповерт соединяют с автомобильным зарядным устройством, соблюдая «+» и «-».
