Какими бывают патроны на дрели и как они снимаются и разбираются самостоятельно

Максимальный диаметр хвостовика сверла

Данный размер показывает, насколько широко раскрываются зажимные губки у патрона.

По этому параметру патроны для дрелей могут иметь следующие максимальные размеры:

6 мм
6,35 мм
6,5 мм
10 мм
13 мм
16 мм

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении.

Нетрудно догадаться, что максимальный зажимаемый диаметр хвостовика для той или иной дрели производитель подбирает, исходя из ее мощности и габаритов. Было бы нелепо устанавливать на маленькую дрель в 300 Вт патрон на 16 мм, как и на киловатную модель патрон на 10 мм. Хотя осуществить такое вполне можно, так как, к примеру, есть киловатные дрели с посадочным местом на 1/2″, где изначально стоит патрон с зажимом на 16 мм, а есть и патроны на 10 мм с такой же посадкой. Ну, а о посадках будет сказано ниже в соответствующем разделе.

Касаемо максимального диаметра зажима, то этот вопрос начинает тревожить пользователя, если ему не удается зажать бОльшую по диаметру насадку или сверло, чем позволяет его модель дрели. Что же, в такой ситуации можно подобрать подходящий патрон, однако увлекаться сильно работой с посадкой большого диаметра не стоит, так как, скорее всего, ваша дрель не предназначена для работы с ней из-за малой мощности.

Это интересно: Обои с фламинго в интерьере: освещаем тщательно

Виды крепления зажимного устройства к дрели

Крепление зажимного устройства на валу дрели может осуществляться двумя способами:

при помощи резьбового соединения;
при помощи конусного соединения.

Еще одним типом резьбового соединения является использование в конструкции дополнительного стопорного винта, обеспечивающего надежность фиксации.

Резьбовое крепление предполагает, что вал дрели и канал зажимного устройства имеют идентичную резьбовую нарезку, при помощи которой осуществляется их соединение. При наличии такого типа соединения встает вопрос о том, как можно демонтировать это зажимное устройство. При изготовлении дрелей и зажимных устройств для них используется метрическая и дюймовая резьба. Вид используемой резьбы в устройстве и ее размерность указываются на корпусе зажимного устройства. Например, надпись “1,5-15 М13х1,2″, выбитая на патроне, может означать следующее:

1,5 и 15 – цифры, означающие минимальные и максимальные диаметры хвостовиков сверла, с которым может работать зажимное устройство;
М13 – буквы и цифры, обозначающие метрическую резьбу, имеющую диаметр 13 мм;
1,2 – цифры, характеризующие шаг резьбы.

При использовании дюймового типа резьбы применяется аббревиатура UNF, а размерность указывается в дюймах. Перед тем как снять патрон с дрели, следует проверить соответствие маркировки нового зажимного устройства патрону, который ранее использовался в конструкции дрели.

Современные модели инструмента, выпускаемые производителями, имеют чаще всего дюймовую резьбу. Изготовление зажимных устройств с наличием дюймовой резьбы позволяет расширить возможности взаимозаменяемости.

На валу устройства для обеспечения более надежного крепления зажимного устройства предусматривается установка стопорного винта. На винте нарезается левая резьба, поэтому в случае, если требуется его выкрутить, вращение следует осуществлять по часовой стрелке.

Второй способ крепления зажимного устройства основан на использовании конуса Морзе. Вал устройства изготавливается в виде конуса, зажимное устройство обладает такой же конусностью внутреннего канала. Закрепление зажимного приспособления на валу осуществляется в результате силового насаживания приспособления на вал двигателя устройства. Маркировка таких зажимных устройств имеет вид В10, В12, В16, В18. Буква означает маркировку конуса, а цифра – диаметр хвостовика рабочего инструмента.

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Существуют следующие виды патронов:

быстрозажимного действия или самозажимное устройство;
sds-устройства цангового типа;
кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих, 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Учимся снимать резьбовые патроны с дрелей и шуруповертов важные нюансы

Сначала надо отметить, что по типу фиксации рассматриваемых элементов на валу электроинструментов, они классифицируются на резьбовые и конусные. Резьбовые более популярны, однако надежными считаются конусные устройства. Конусные крепления используются на дрелях и сверлильных станках.

Если на дрели стоит патрон резьбового типа, то снять его не составит труда, если знать одну главную особенность. Перед тем, как снимать патрон с дрели, следует знать о том, что завинчивается он нестандартным способом. Чтобы снять такой элемент с дрели или шуруповерта, понадобится действовать по следующей инструкции:

Максимально разжать губки, чтобы открылся доступ к внутренней части элемента

Внутри расположен фиксирующий винт. Этот винт имеет нестандартную резьбу — левую

Для его вывинчивания нужно прикладывать усилие не в правую, а левую сторону
Винты имеют разную конструкцию шляпки, поэтому чтобы узнать, какой отверткой нужно его выкручивать, следует подсветить и посмотреть внутрь устройства

Если вывинчивается устройство с шуруповерта, то здесь очень важно перевести трещотку или регулятор усилие на максимальный режим. Если этого не сделать, то скрутить с вала патрон не удастся

Однако это касается шуруповертов

После вывинчивания винта, остается скрутить патрон с дрели. Он вывинчивается в левую сторону (т.е. нормально)

Если внутри патрона дрели нет фиксирующего винта, то для демонтажа детали, необходимо просто скрутить деталь с вала. Для этого понадобится рожковый ключ на «14», а также трубный ключ, и приложить немного физических усилий. Рожковым ключом фиксируется вал между корпусом инструмента и патроном, а трубным инструментом вращается сам скручиваемый элемент в правую сторону.

При проведении работ рекомендуется воспользоваться смазкой WD-40. Такими способами снимаются устройства на многих дрелях и шуруповертах. Однако есть исполнительные органы, которые имеют конусную конструкцию соединений. Как снимаются устройства конусного типа, рассмотрим далее.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

Качество
Исправность коллектора
Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить

Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Если забилась стружка

Возможен вариант, при котором стружка могла забиться внутрь патрона и мешать его прокручиванию. Выход из этого есть. Необходимо закрепить патрон в тисках и наносить легкие удары молотком по касательной. Это заставит стружку распределиться по патрону за счет вибрации и даст спокойно раскрутить механизм. Иногда понадобится вытаскивать патрон из дрели и вставлять в тиски его штифт, а гаечным ключом пытаться раскрутить внешнюю грань. Таким образом, точно удастся достичь результата.

В данной статье было рассмотрены варианты открытия патронов, что делать если потерялся ключ, и какие действия осуществлять при попадании стружки в резьбу патрона.

В любом жилом помещении рано или поздно возникает ситуация, когда необходимо что-то переделать: повесить картину, привинтить полки или сделать проводку. Но большинство бетонных и кирпичных стен гвоздем просто так не пробьёшь и шуруп в них не вкрутишь. Поэтому приходится прибегать к использованию электродрели. Это удобное устройство, которое позволяет сделать в стене отверстие необходимого диаметра благодаря многообразию сверл: по бетону, металлу, стеклу, пластику, плитке или по дереву. Но для успешного использования электродрели следует знать основные правила пользования с этим инструментом.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

вставить в головку винта зажима крестовую отвёртку;
молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

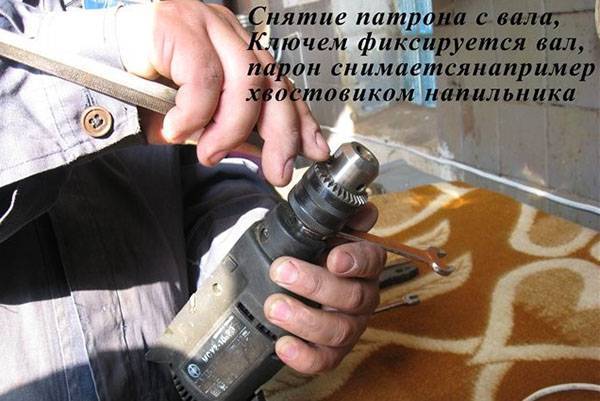

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

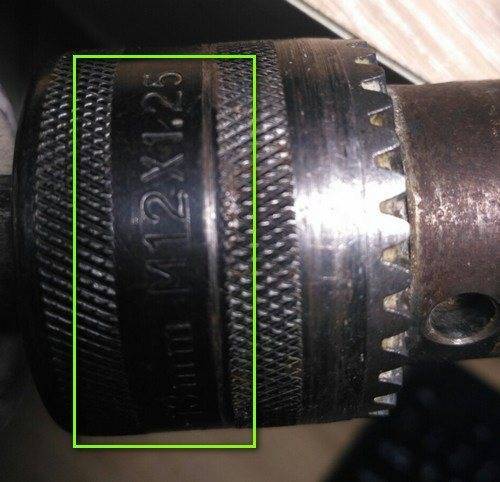

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

1,5−13 М 12×1,25;
1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Брак

Использование сверл, изготовленных из мягкого металла, может привести к образованию стружки внутри патрона. Она нередко попадает между кулачками зажимного механизма и работает как стопор. Такое препятствие способно удерживать кулачки патрона при попытке ослабить силу зажима. Также опасность представляет глубокое проседание мягкого сверла в патрон, его основание может сплющиться и застопорить фиксирующие элементы. Особенно сложно извлечь такое сверло в случае, когда оно сломалось на уровне креплений. Это делает невозможным его зажатие в тисках. Как вытащить сверло из дрели в этом случае, узнаем далее.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Другие проблемы при демонтаже

Иногда в процессе демонтажа появляются и другие проблемы. Например, если заклинил патрон дрели, нужно разобрать механизм и произвести его полную чистку, смазку. Особенно подобные неприятности появляются после сверления потолка. Загрязнения сыплются внутрь патрона. В этом случае его может заклинить.

Если же патрон слетает, потребуется увеличить натяжение в конусном соединении. Для этого механизм нужно нагреть до 110ºС в духовке. После этого его устанавливают на холодное посадочное место. После такой процедуры патрон слетать не будет.

Также может появиться биение при работе инструмента. Оно возникает из-за изношенности конусного основания или неравномерного разрушения поверхностей кулачков. В этом случае требуется замена старых элементов системы.

Рассмотрев, как поменять патрон на дрели, практически каждый мастер сможет отремонтировать инструмент для продолжения ремонтных или строительных работ.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Немного общих сведений

Дрель является инструментом для сверления отверстий. К разновидностям можно отнести перфоратор и шуруповерт. Во всех конструкциях движение рабочему элементу передается от источника энергии через патрон, в котором и закреплен рабочий элемент.

Для дрелей используется инструмент, представляющий собой цилиндрический металлический стержень. Он состоит из трех частей – рабочая часть, хвостовик и шейка. Для закрепления служит хвостовик, который может отличаться по форме своего поперечного сечения (круг, треугольник, четырехугольник). В большинстве случаев используются аппараты с круглым хвостовиком. Сверла имеют различный диаметр, а также длину хвостовика и рабочей части.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
Сетевой провод — связующее звено между электрической розеткой и инструментом

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Причины возникновения сложностей при замене

Иногда возникают ситуации, в которых не получается извлечь сверло из патрона привычным способом. Такие затруднения могут иметь различные причины. В большинстве случаев это связано с устройством дрели, когда в патронах отсутствует ограничительный механизм, страхующий поверхность от чрезмерного усилия, приложенного в момент зажатия. Это приводит к заклиниванию патрона, когда регулировочное кольцо не поддается движению в обратном направлении. В результате получается, что застряло сверло в дрели. Как вытащить его? Дадим некоторые рекомендации.

Похожая ситуация может возникнуть при перекосе сверла в патроне. Данная причина чаще возникает при использовании инструмента малого диаметра. Этих элементарных причин можно избежать при внимательном отношении к работе. В остальных случаях необходимо придерживаться некоторых правил, извлекая сверло инструментом, имеющимся под рукой.

Как грамотно разобрать патрон от дрели: пошаговая инструкция

Сегодня дрели выпускают многие производители. К наиболее известным относятся Bosch (Бош), Деволт, Интерскол. Встречаются ручные и электродрели. Также они могут быть ударными. Разборка зависит от вида приспособления.

Разборка ключевого патрона

Разбор этого вида изделия можно осуществить с помощью перфоратора или молотка. Каждый из методов имеет определенные особенности.

Перфораторный способ

Многих людей интересует, как правильно разобрать патрон дрели этим методом. Специалисты советуют сделать следующее:

Развести металлические кулачки, чтобы они спрятались в корпусе.
Зафиксировать в устройстве металлическую заглушку или тупую вставку.
Упереть изделие в крепкую поверхность. Предварительно стоит разместить в этой зоне резиновую пластину для амортизации. В роли упора может выступать металлическая пластина, стол, пол.
Включить перфоратор. Спустя несколько секунд рукав с патрона удастся сбить.
Вытащить из корпуса кусачки.

При помощи молотка

Этот метод напоминает предыдущий, однако не все мастера имеют перфоратор. Его вполне допустимо заменить молотком. Для этого рекомендуется сделать следующее:

Спрятать металлические кулачки внутри, разведя их до нужного положения.
Разместить патрон в вертикальной позиции. Это делают на разведенные слесарные тиски. При этом корпус должен проходить между удерживающими губами тисков, а рукав — упираться в них.
Согреть рукав. Это можно сделать строительным феном или паяльной лампой.
Разместить на патроне амортизатор. Он должен быть сделан из мягкого металла.
Молотком выбить корпус из рукава.
Почистить и смазать детали. После чего можно собирать конструкцию.

Для разбора дрели могут потребоваться тиски

Разборка патрона быстрозажимного типа

Самозажимный патрон имеет более сложную конструкцию. Чтобы сделать процесс обратимым, полностью разбирать его нельзя. Для получения требуемых результатов, рекомендуется сделать следующее:

Раздвигать и поддевать муфту по кругу. Это стоит делать отверткой. Все действия должны быть аккуратными, чтобы избежать повреждения пластика.
После сдвигания муфты снять ее руками.
Максимально развести кулачки, поместить в патрон стержень и выбить корпус молотком.

На этой стадии рекомендуется остановиться. Все участки, которые можно смазать, уже удалось открыть. При последующей разборке она станет необратимой.

Разбирать быстрозажимной патрон нужно очень аккуратно

Разборка советского патрона

Дрели советского производства имеют патроны, которые держатся на конусе Морзе. Они закручиваются винтом. Чтобы снять патрон производства СССР, можно использовать съемник подшипников. Также сооружение допустимо сбить молотком.

Зачем нужно снимать патрон

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

Быстрозажимной патрон на дрель

Подробнее о конструкции ключевого патрона на дрель

Конструкция зажимного приспособления патрона имеет простое и незамысловатое устройство. При выходе из строя внутренних деталей, что зачастую случается при отсутствии внесения смазочных материалов, весь патрон подлежит ремонту или замене. Ниже представлена схема конструкции БЗП.

Устройство патрона дрели

Цанговая или кулачковая конструкция патронов является наиболее эффективной, что позволяет использовать исполнительный орган для фиксации насадок не только с цилиндрическими хвостовиками, но и шестигранными. Цанговые патроны под дрели состоят из следующих конструктивных элементов:

Корпус в виде цилиндра, который имеет конусообразную форму
Зажимная муфта или гильза, которая вращается на внешней поверхности
Внутри установлен кулачковый механизм, состоящий из трех кулачков или цанг, которые перемещаются по резьбе. Сжатие или сведение кулачков друг с другом в одной точке осуществляется за счет конусообразной форме расположения этих элементов

Кулачки изготавливаются из закаленной стали (прошедшей термическую обработку). В действие кулачки приводятся за счет перемещения наружной зажимной муфты. На патронах для механических дрелей схождение кулачков обеспечивалось за счет регулировочного колеса.

По аналогичному принципу работают БЗП и ключевые типы оснастки, которые применяются для закрепления в электроинструментах сверл, фрез, коронок, полировочных насадок и т.п.

Как снимают и меняют патрон с резьбовым соединением

Резьбовой патрон для дрели устанавливается на вал электроинструмента и фиксируется за счет левой резьбы винта. Снимать испорченный патрон нужно с данного крепления, но учитывать нестандартное резьбовое соединение.

Вышеупомянутый винт находится внутри патрона, по логике нужно максимально выкрутить кулачки, иначе говоря «утопить» до предела. Так это действие выглядит на фото:

При откручивании можно использовать ключ на 14 для удобства.

Как потом снять патрон с дрели? Все очень просто, открутив винт или шпиндель с левой резьбой, руками откручивают сам патрон для замены или ремонта.
