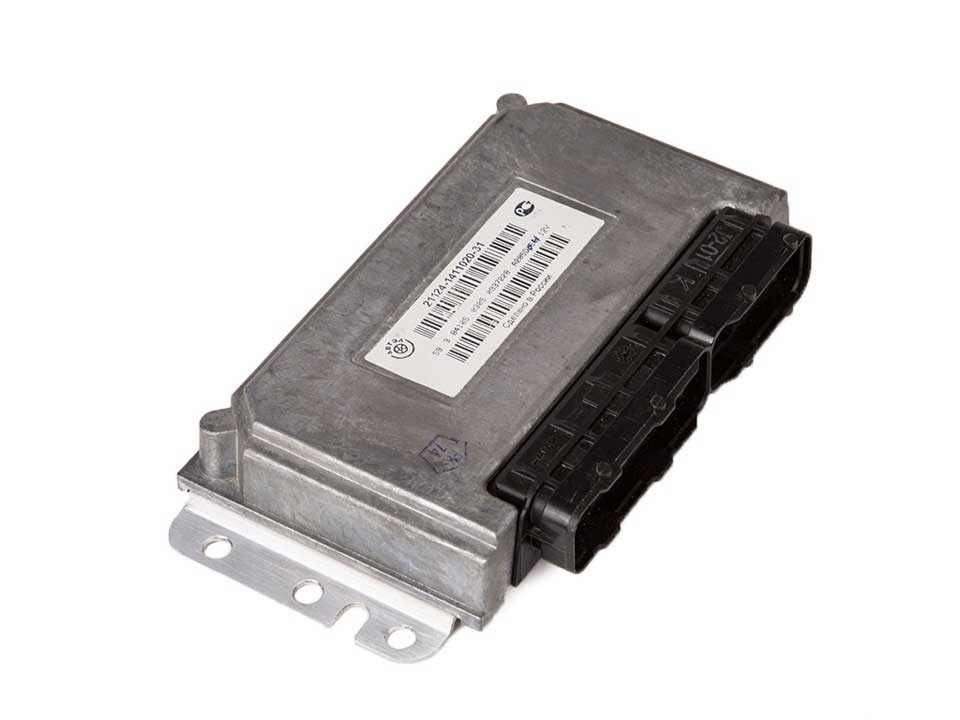

Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели
После активного внедрения инжекторной системы питания на разные модели ВАЗ произошло усложнение общей конструкции автомобиля. Как известно, инжектор, в отличие от карбюратора, сам дозировать топливо не умеет. Для решения задачи управление топливными форсунками было переложено на электронный блок управления двигателем (ЭБУ) или котроллер, более известный как компьютер или «мозги».
С одной стороны, установив мозги на ВАЗ, производитель сделал двигатель более экономичным и менее токсичным. Однако с другой стороны, система управления стала более сложной, появилось большое количество дополнительных решений и устройств. Далее мы рассмотрим, какие особенности имеет электронный блок ВАЗ, где он расположен на разных моделях, какие функции выполняет ЭБУ и т.д.
Модели ЭБУ Нивы Шевроле
Отметим, что одновременно несколько компаний специализируются на производстве контроллеров, в том числе, для двигателей российских автомобилей. Прежде всего, это компания Bosch. Электроникой Bosch в вариациях модификаций оснащены все автомобили Шевроле Нива. Модификация зависит от года выпуска и класса экологии ТС. За основу взят контроллер BOSCH MP7.0. На его основе был разработан более усовершенствованный ЭБУ — BOSCH M7.9.7+, который удовлетворял условиям «Евро-3» и даже «Евро-4».
Существуют устройства отечественных производителей. Одновременно три российские компании занимались производством блоков управления для двигателей ВАЗ. Это компания «АВТЭЛ», «Итэлма» и «ЭЛКАР». Владельцам Шевроле Нива известны контролеры ЭЛКАР. Такие модели, как «Январь 7.2» и «М73» часто использовались для проведения ЧИП-тюнинга автомобилей.
Несмотря на некое разнообразие контролеров, а также прошивок (ПО) к ним, все ЭБУ выполняют одинаковую функцию. В Ниве Шевроле от датчиков поступает сигнал о режиме работы коленчатого вала, количестве поглощаемого воздуха, температуре теплоносителя, состоянии дроссельной заслонки, составе выхлопных газов. Команды от ЭСУД управляют работой бензонасоса, форсунок, управляют распределением зажигания, регулируют холостой ход, включают при необходимости вентилятор охлаждения.
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный.
- Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
Принцип работы контролёра (ЭБУ)
Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:
- ДПКВ (Датчик положения коленчатого вала).
- ДФ (Датчик фаз).
- ДМРВ (Датчик моментального расхода воздуха).
- ДТОЖ (Датчик температуры охлаждающей жидкости).
- ДПДЗ (Датчик положения дроссельной заслонки).
- ДК (Датчик кислорода).
- ДД (Датчик детонации).
- ДС (Датчик скорости).
- И другие датчики.
Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:
- Топливная система (Топливный насос, регулятор давления, форсунки).
- Система зажигания.
- Регулятор холостого хода (ДХХ,РХХ).
- Адсорбер.
- Вентилятор радиатора.
- Система само диагностирования.
Так же, ЭСУД (эбу) имеет три вида памяти:
- Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
- Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
- Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.
Где находится ЭБУ ВАЗ и взаимозаменяемость блоков управления
Прежде всего, для определения типа блока управления нужно найти его место установки в автомобиле. Для этого следует изучить мануал. В качестве примера остановимся на ВАЗ 2108 — 2115. На этих авто ЭБУ стоит в салоне, спереди справа, немного ниже бардачка.
Кстати, для проведения компьютерной диагностики данная информация также полезна, так как нужно знать, в каком месте можно подключиться к диагностическому разъему, установленному в различных местах на той или иной модели.
Что касается самих блоков, ВАЗ 2108 – 2115 разных лет выпуска имеют различные модели ЭБУ. Например, самый популярный ЭБУ Январь 4 ставился на ранние модели инжекторных двигателей с центральным впрыском во впускной коллектор.
Версия Январь 5 – 6 представляют собой ЭБУ с распределенным впрыском, но без поддержки кислородного датчика. Блок управления Январь 7 появился на машинах с 2007 г., поддерживает все датчики, эффективно управляет двигателем.
Еще добавим, что кроме Января, на ВАЗ активно использовались разные поколения блоков GM, являясь аналогией Январь 4 – 7. То же самое можно сказать об ЭБУ Bosch или Ителма. Учитывая все особенности, взаимозаменяемость возможна, однако нужно подбирать аналоги, подходящие по классу, версии, количеству поддерживаемых датчиков и т.д.
Дело в том, что каждая модель подходит только для определенной комбинации двигателя и датчиков, а также проводки и прошивки. Это значит, что различные модели даже в рамках одного семейства можно ставить только с учетом полной совместимости.
Чтобы точно определить ЭБУ, достаточно снять каркас панели приборов сбоку, выписать номер ЭБУ. Также при наличии БК можно опционально посмотреть версию и тип ЭБУ, а также номер прошивки блока
Распиновка разъемов ЭБУ ВАЗ Bosch
Bosch 7.9.7 Январь 7.2
| Номер | Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71) | Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71) | Bosch MP7.0 |
| 1 | Зажигание 1-4 цилиндра. | Зажигание 1-4 цилиндра. | Зажигание 1-4 цилиндра. |
| 2 | . | Массовый провод зажигания. | . |
| 3 | Реле топливного насоса | Реле топливного насоса | Реле топливного насоса |
| 4 | Шаговый двигатель PXX(A) | Шаговый двигатель PXX(A) | Шаговый двигатель PXX(A) |
| 5 | Клапан продувки адсорбера. | Клапан продувки адсорбера. | |
| 6 | Реле вентилятора системы охлаждения | Реле вентилятора системы охлаждения | Реле вентилятора левого (только на Нивах) |
| 7 | Входной сигнал датчика расхода воздуха | Входной сигнал датчика расхода воздуха | Входной сигнал датчика расхода воздуха |
| 8 | . | Входной сигнал датчика фазы | Входной сигнал датчика фазы |
| 9 | Датчик скорости | Датчик скорости | Датчик скорости |
| 10 | . | Общий. Масса датчика кислорода | Масса датчика кислорода |
| 11 | Датчик детонации | Датчик детонации | Вход 1 датчика детонации |
| 12 | Питание датчиков. +5 | Питание датчиков. +5 | Питание датчиков. +5 |
| 13 | L-line | L-line | L-line |
| 14 | Масса форсунок | Масса форсунок | Масса форсунок. Силовая «земля» |
| 15 | Управление форсунками 1-4 | Нагреватель датчика кислорода | Лампа CheckEngine |
| 16 | . | Форсунка 2 | Форсунка 3 |
| 17 | . | Клапан рециркуляции | Форсунка 1 |
| 18 | Питание +12В неотключаемое | Питание +12В неотключаемое | Питание +12В неотключаемое |
| 19 | Общий провод. Масса электроники | Общий провод. Масса электроники | Общий провод. Масса электроники |
| 20 | Зажигание 2-3 цилиндра | Зажигание 2-3 цилиндра | |
| 21 | Шаговый двигатель PXX(С) | Шаговый двигатель PXX(С) | Зажигание 2-3 цилиндра |
| 22 | Лампа CheckEngine | Лампа CheckEngine | Шаговый двигатель PXX(B) |
| 23 | . | Форсунка 1 | Реле кондиционера |
| 24 | Масса шагового двигателя | Масса выходных каскадов шагового двигателя | Силовое заземление |
| 25 | Реле кондиционера | Реле кондиционера | . |
| 26 | Шаговый двигатель PXX(B) | Шаговый двигатель PXX(B) | Масса датчиков ДПДЗ, ДТОЖ, ДМР |
| 27 | Клемма 15 замка зажигания | Клемма 15 замка зажигания | Клемма 15 замка зажигания |
| 28 | . | Входной сигнал датчика кислорода | Входной сигнал датчика кислорода |
| 29 | Шаговый двигатель PXX(D) | Шаговый двигатель PXX(D) | Входной сигнал датчика кислорода 2 |
| 30 | Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ | Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ | Вход 2 датчика детонации |
| 31 | . | Резервный выход сильноточный | Входной сигнал датчика неровной дороги |
| 32 | . | . | Сигнал расхода топлива |
| 33 | Управление форсунками 2-3 | Нагреватель датчика кислорода. | . |
| 34 | . | Форсунка 4 | Форсунка 4 |
| 35 | . | Форсунка 3 | Форсунка 2 |
| 36 | . | Выход. Клапан управления длиной впускной трубы. | Главное реле |
| 37 | Питание. +12В после главного реле | Питание. +12В после главного реле | Питание. +12В после главного реле |
| 38 | . | Резервный выход слаботочный | . |
| 39 | . | . | Шаговый двигатель РХХ (С) |
| 40 | . | Резервный вход дискретный высокий | . |
| 41 | Запрос включения кондиционера | Запрос включения кондиционера | Нагреватель датчика кислорода 2 |
| 42 | . | Резервный вход дискретный низкий | . |
| 43 | Сигнал на тахометр | Сигнал на тахометр | Сигнал на тахометр |
| 44 | СО — потенциометр | Датчик температуры воздуха | . |
| 45 | Датчик температуры охлаждающей жидкости | Датчик температуры охлаждающей жидкости | Датчик температуры охлаждающей жидкости |
| 46 | Главное реле | Главное реле | Реле вентилятора охлаждения |
| 47 | Разрешение программирования | Разрешение программирования | Вход сигнала запроса включения кондиционера |
| 48 | Датчик положения коленвала. Низкий уровень | Датчик положения коленвала. Низкий уровень | Датчик положения коленвала. Низкий уровень |
| 49 | Датчик положения коленвала.Высокий уровень | Датчик положения коленвала.Высокий уровень | Датчик положения коленвала.Высокий уровень |
| 50 | . | Датчик положения клапана рециркуляции | Разрешение программирования |
| 51 | . | Запрос на включение гидроусилителя руля | Нагреватель ДК |
| 52 | . | Резервный вход дискретный низкий | . |
| 53 | Датчик положения дроссельной заслонки | Датчик положения дроссельной заслонки | Датчик положения дроссельной заслонки |
| 54 | Сигнал расхода топлива | Сигнал расхода топлива | Шаговый двигатель РХХ (D) |
| 55 | K-line | K-line | K-line |
Полезное: Схема и распиновка блоков предохранителей автомобилей ВАЗ
Модели ЭБУ Нивы Шевроле
Отметим, что одновременно несколько компаний специализируются на производстве контроллеров, в том числе, для двигателей российских автомобилей. Прежде всего, это компания Bosch. Электроникой Bosch в вариациях модификаций оснащены все автомобили Шевроле Нива. Модификация зависит от года выпуска и класса экологии ТС. За основу взят контроллер BOSCH MP7.0. На его основе был разработан более усовершенствованный ЭБУ — BOSCH M7.9.7+, который удовлетворял условиям «Евро-3» и даже «Евро-4».
Существуют устройства отечественных производителей. Одновременно три российские компании занимались производством блоков управления для двигателей ВАЗ. Это компания «АВТЭЛ», «Итэлма» и «ЭЛКАР». Владельцам Шевроле Нива известны контролеры ЭЛКАР. Такие модели, как «Январь 7.2» и «М73» часто использовались для проведения ЧИП-тюнинга автомобилей.
Несмотря на некое разнообразие контролеров, а также прошивок (ПО) к ним, все ЭБУ выполняют одинаковую функцию. В Ниве Шевроле от датчиков поступает сигнал о режиме работы коленчатого вала, количестве поглощаемого воздуха, температуре теплоносителя, состоянии дроссельной заслонки, составе выхлопных газов. Команды от ЭСУД управляют работой бензонасоса, форсунок, управляют распределением зажигания, регулируют холостой ход, включают при необходимости вентилятор охлаждения.
Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить
Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:
- Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
- Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
- Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно.
Какие ЭБУ устанавливают на Ваз 2110
Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.
Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.
Структурная система управления Январь 4
Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.
Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110
Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.
ЭБУ Bosch M1.5.4
Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.
Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110
Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:
- “Январь-5.1.2” для 16-ти (2112-1411020-71).
- “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.
Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.
ЭБУ ВАЗ 2110 Январь 5.1
От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).
В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”. Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный.
- Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА
Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.
Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:
- (датчик) скорости движения;
- Кислорода;
- Детонации;
- Фаз впрыска топлива;
- Положения коленвала;
- Положения дроссельной заслонки;
- Моментального расхода воздуха;
- Температуры жидкости в системе охлаждения.
На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:
- Адсорбером;
- Системой зажигания;
- Форсунками и топливным насосом;
- Вентиляцией;
- Программами автоматической диагностики;
- Узлом регулировки холостого хода.
Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:
- Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
- Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
- Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.
ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.
Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).
Снимаете панель, а за ней “мозги” – все просто!
Принцип работы контролёра (ЭБУ)
Электронный блок управления двигателем в течении всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа). Контролёр пользуется данными следующих датчиков:
- ДПКВ (Датчик положения коленчатого вала).
- ДФ (Датчик фаз).
- ДМРВ (Датчик моментального расхода воздуха).
- ДТОЖ (Датчик температуры охлаждающей жидкости).
- ДПДЗ (Датчик положения дроссельной заслонки).
- ДК (Датчик кислорода).
- ДД (Датчик детонации).
- ДС (Датчик скорости).
- И другие датчики.
Получая данный от источников, перечисленных выше, ЭБУ контролирует работу следующих датчиков и систем:
- Топливная система (Топливный насос, регулятор давления, форсунки).
- Система зажигания.
- Регулятор холостого хода (ДХХ,РХХ).
- Адсорбер.
- Вентилятор радиатора.
- Система само диагностирования.
Так же, ЭСУД (эбу) имеет три вида памяти:
- Программируемое постоянное запоминающее устройство (ППЗУ); Содержит в себе так называемую прошивку, т.е. программу, в которую забиты основные показания калибровок, алгоритм управления двигателем. Данная память не стирается при отключении питании и является постоянной. Поддаются перепрограммированию, чип-тюнингу.
- Оперативное запоминающее устройство (ОЗУ); Представляет собой временную память, в которой хранятся ошибки системы, измеряемые параметры. Данная память стирается при отключении питания.
- Электрически репрограммируемое запоминающее устройство (ЭРПЗУ). Данный тип памяти, можно сказать, является охраной автомобиля. В ней временно хранятся коды и пароли противоугонной системы автомобиля. Иммобилайзер и ЭРПЗУ сравниваются данными, после чего возможен пуск двигателя.
Электронный блок управления ВАЗ: 2110, 2108, 2114, 2115 и другие модели
После активного внедрения инжекторной системы питания на разные модели ВАЗ произошло усложнение общей конструкции автомобиля. Как известно, инжектор, в отличие от карбюратора, сам дозировать топливо не умеет. Для решения задачи управление топливными форсунками было переложено на электронный блок управления двигателем (ЭБУ) или котроллер, более известный как компьютер или «мозги».
С одной стороны, установив мозги на ВАЗ, производитель сделал двигатель более экономичным и менее токсичным. Однако с другой стороны, система управления стала более сложной, появилось большое количество дополнительных решений и устройств. Далее мы рассмотрим, какие особенности имеет электронный блок ВАЗ, где он расположен на разных моделях, какие функции выполняет ЭБУ и т.д.
Распиновка разъемов ЭБУ ВАЗ Январь
Распиновка Январь 7, BOSCH M7.9.7, М 73
| № | 8V | 16V | № | 8V | 16V | |
| 1 | Кат. зажигания 2 ц. | 42 | Вход сигнала датчика неровной дороги (3) | |||
| 2 | Кат зажигания 2-3 ц. | Кат. зажигания 3 ц. | 43 | |||
| 3 | Масса кат. заж. | Масса кат. заж. | 44 | Вход питания +12В после главного реле | ||
| 4 | Кат. зажигания 4 ц. | 45 | Выход питания датчика фазы (2) | |||
| 5 | Кат зажигания 1-4 ц | Кат. зажигания 1 ц. | 46 | Выход управления клапаном адсорбера (1) | ||
| 6 | Форсунка 2 | 47 | Форсунка 4 | |||
| 7 | Форсунка 3 | 48 | Управление нагревателем ДК1 (D) | |||
| 8 | Выход на тахометр | 49 | ||||
| 9 | 50 | Управление дополнительным реле стартера | ||||
| 10 | Сигнал расхода топлива | 51 | Масса | |||
| 11 | 52 | |||||
| 12 | Питание +12 В. АКБ (зам. зажигание 30 конт.) | 53 | Масса | |||
| 13 | +12 В. Зажигание (зам. зажигание 15 конт.) | 54 | ||||
| 14 | Выход управления главного реле | 55 | Вход сигнала датчика кислорода 2 (А) | |||
| 15 | Вход датчика коленвала (А) | 56 | ||||
| 16 | Вход сигнала датчика дроссельной заслонки (С) | 57 | Переключение калибровок , замыкание на массу | |||
| 17 | Масса датчика дроссельной заслонки (В) | 58 | ||||
| 18 | Вход сигнала датчика кислорода 1 (А) | 59 | Вход сигнала датчика скорости.(2) | |||
| 19 | Вход сигнала датчика детонации (1) | 60 | ||||
| 20 | Масса датчика детонации (2) | 61 | Масса | |||
| 21 | 62 | |||||
| 22 | 63 | Вход питания +12В после главного реле | ||||
| 23 | 64 | Регулятор Холостого Хода (D) | ||||
| 24 | 65 | Регулятор Холостого Хода (C) | ||||
| 25 | 66 | Регулятор Холостого Хода (B) | ||||
| 26 | 67 | Регулятор Холостого Хода (A) | ||||
| 27 | Форсунка 1 | 68 | Выход управления реле вентилятора 1 О.Ж. | |||
| 28 | Нагреватель датчика кислорода 2 (D) | 69 | Выход управления реле кондиционера | |||
| 29 | Выход управления вентилятором 2 О.Ж. | 70 | Выход управления реле бензонасоса | |||
| 30 | 71 | K-Line | ||||
| 31 | Лампа Check | 72 | ||||
| 32 | Выход питания +5В ДПДЗ(3),ДНД(1) | 73 | ||||
| 33 | Выход питания +5В ДМРВ (4) | 74 | ||||
| 34 | Вход сигнала датчика колен вала (1) | 75 | Сигнал запроса на включение кондиционера | |||
| 35 | Масса датчиков. | 76 | Запрос на включение усилителя руля. | |||
| 36 | Масса датчиков. | 77 | ||||
| 37 | Вход сигнала датчика расхода воздуха (5) | 78 | ||||
| 38 | 79 | Вход сигнала датчика фазы (3) | ||||
| 39 | Вход сигнала датчика ОЖ (2) | 80 | Масса | |||
| 40 | Вход сигнала. ДТВВ. (ДМРВ пин. 1) | 81 | ||||
| 41 |
Доставка транспортной компанией (наложенным платежом, без предоплаты)
Преимущества:
- стоимость доставки тяжелых и крупногабаритных заказов значительно дешевле чем у Почты России;
- практически нет ограничений по весу и габаритам груза;
- есть услуга деревянная обрешетка — это дополнительная гарантия целостности заказа.
Недостатки: к сожалению филиалы есть только в городах.
Ориентировочная стоимость доставки заказа до 30 кг – 450 руб.
Список транспортных компаний с которыми мы сотрудничаем:
- ТК «ПЭК» (есть услуга наложенный платеж);
- ТК «Деловые Линии»;
- ТК «Энергия»;
- ТК «КАШАЛОТ» (КИТ) (есть услуга наложенный платеж);
- ТК «СДЭК» (есть услуга наложенный платеж);
- ТК «DPD»;
- ТК «ЖелДорЭкспедиция»;
- ТК «ВОЗОВОЗ»;
- ТК «Байкал-Сервис».
Для отправки вашего заказа транспортной компанией:
Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния от города Тольятти.
Для отправки заказа необходимо:
- указать Ф.И.О. получателя;
- Ваш населенный пункт и область;
- серию, номер паспорта или водительского удостоверения;
- Ваш номер телефона (контактный).
ТК «Деловые Линии» — Срочная доставка грузов от 1 кг по России. Точную стоимость можно узнать на официальном сайте службы доставки — https://www.dellin.ru
ТК «ПЭК» — Гарантированная сохранность груза на все время грузоперевозки, чёткое информационное сопровождение, доставка грузов практически по всей территории России, Беларуси и Казахстана в оптимальные сроки и точно рассчитанная стоимость услуг. Точную стоимость можно узнать на официальном сайте службы доставки https://pecom.ru/ru/calc
ТК «СДЭК» — Низкие тарифы, по сравнению с зарубежными курьерскими компаниями, при этом качество предоставляемых услуг соответствуют современным международным требованиям логистики. Развитая сеть собственных представительств. Точную стоимость можно узнать на официальном сайте службы доставки https://www.cdek.ru/calculator.html
Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный.
- Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
Как прошить ЭБУ ВАЗ 2110 своими руками
Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:
- Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
- Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
- Схема подключения к блоку ЭБУ
- 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
- Для подключения можно приобрести такой разъем
- Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
- Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
- Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
- Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
