Какой угол заточки цепи бензопилы

Определение необходимости заточки и последствия работы изношенной цепью

Параметры эффективности, качества и безопасности работы бензопилой напрямую зависят от состояния режущей кромки, которая состоит из сложных по конфигурации зубьев. Процесс эксплуатации сопровождается притуплением зубьев, что негативно сказывается на скорости и качестве проводимых работ. Срок выполнения заточки не может быть нормирован и установлен заранее, поэтому определяется по результатам анализа следующих показателей:

• некомфортные ощущения при выполнении работ;
• увеличение времени на выполнение работы;
• увеличение требуемых усилий на подачу режущего инструмента;
• наличие вибрации при работе и «гуляние» бензопилы в разные стороны;
• визуально заметный износ зубьев.

Важным правилом при необходимости правильно оценить состояние цепи и определить срок заточки является контролирование вида получаемой в процессе эксплуатации инструмента стружки. При хорошо заточенных зубьях стружка имеет однородный внешний вид, достаточно крупные размеры и ближе к квадратной форму. При износе зубьев, стружка приобретает слишком мелкие, практически пылеобразные размеры, и становится более тёмноокрашенной.

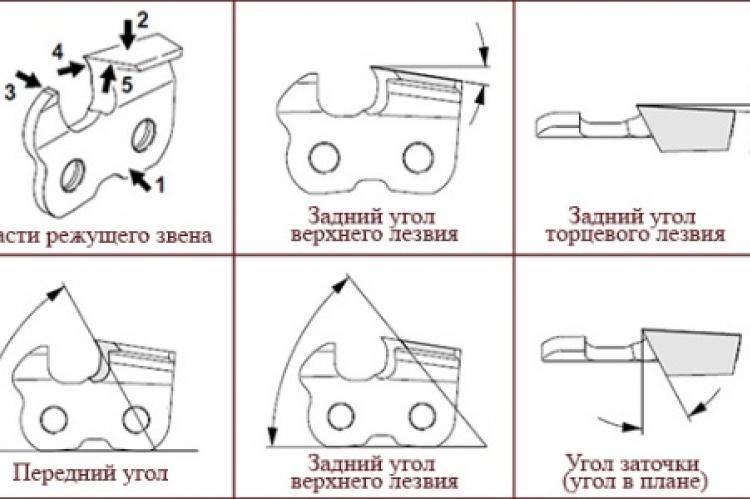

Углы заточки и конфигурация зуба бензопилы

Режущая кромка зуба характеризуется следующими параметрами:

Кроме того, каждая модель инструмента имеет свой шаг зубьев, значение которого для бытовых и полупрофессиональных моделей связано с мощностью бензопилы, и крутящим моментом, который развивает привод. Например, для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие будет существенно ниже. Верхние значения шагов для бытовых бензопил принимают крайне редко, в основном, при валке деревьев с большим диаметром ствола. Мощность двигателя при этом не должна превышать 2500 Вт.

Толщина режущей кромки у большинства производителей бензопил устанавливается одинаковой, и равной 1,3 мм (бывают и кромки с толщиной 1,1 мм, но, во-первых, их крайне сложно заточить в домашних условиях, а, во-вторых, такие звенья крайне малофункциональны: их можно использовать лишь для распила тонких сучьев).

Высота цепного профиля может быть либо 0,625 мм, либо 0,762 мм, причём для бытового бензоинструмента в подавляющем большинстве случаев используется именно низкий профиль. При заточке ограничителей этот параметр весьма важен, потому что с уменьшением высоты сверхдопустимых значений вибрация инструмента при работе возрастает, хотя качество пропила остаётся по-прежнему удовлетворительным. Поэтому увлекаться снижением высоты ограничителя при заточке зуба не стоит.

Угол заточки цепи бензопилы зависит от основного предназначения инструмента – для поперечного или для продольного пиления. Поскольку при продольном пилении сопротивление древесины всегда заметно выше, то и кромка зуба должна быть очень острой. Рекомендуется делать её в диапазоне 6…12° (для сравнения – при преобладании поперечного распила – до 25…30°). Естественно, в первом случае заточка должна производиться чаще, и особенно тщательно, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию при работе бензопилы

Это особенно важно для звеньев, которые изготавливаются из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.Станок бывает двух видов:

1. Механический.
2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Читать также: Aisi 430 химический состав

1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Углы заточки цепи Oregon Stihl

Угол заточки цепей бензопил не является неизменным значением, не находится в зависимости от производителя либо модели оборудования. Он подбирается учитывая то, с каким конкретно деревом предстоит заниматься. Подберете какое-то усредненное значение, но эффективность распила, может быть, будет малоэффективной. Поэтому нужно выбирать правильное значение, беря всерьез определенную породу дерева.

Если мы рассуждаем о жесткой древесной породе, включая все деревья, которые длительно «мерзли», она обладает высочайшим удельным сопротивлением. Исходя из этих оснований угол заточки следует снижать. Это дозволит фактически избежать возникновения вибраций, а ход цепи будет более мягок. Малое значение – 25°.

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Современный метод

Практически каждого непрофессионала волнует вопрос, какой угол заточки цепи бензопилы на станке? Постоянно пользоваться напильником не получится, болгарку использовать сложно, а для новичков эта процедура и вовсе опасна. Тут уж ничего не поделаешь, приходится использовать станки, которые могут быть как механическими, так и электрическими.

С ручным станком придется трудиться целую «вечность», а от использования электрического аналога получаешь удовольствие. Сегодня на выбор существуют самые разнообразные модели, которые обеспечивают

• правильный угол заточки;
• высокий уровень качества работы;
• высокую скорость заточки.

Также стоит отметить, что заточка производится равномерно в отношении всех звеньев. Все, что нужно – это включить оборудование в сеть, установить требуемый угол, наслаждаться зрелищем или заняться другими делами. Стоимость таких станков варьируется от 2 до 4 тысяч рублей. Но самое главное – определить угол заточки цепи бензопилы «Штиль» на станке не составит труда.

Хоть с ручным оборудованием возиться долго – процесс очень длительный, но стоит оно в разы дешевле. По внешнему виду станок напоминает лучковую пилу, только вместо полотна – напильник круглой формы. В основу также берется наименьший зуб. При этом для заточки хватает двух или трех движений, после чего можно переходить к следующему звену. При необходимости обработать ограничитель – меняется напильник (круглый сменяется плоским).

Как понять что цепь на бензопиле затупилась?

Понять, что цепь на бензопиле затупилась можно несколькими способами. Давайте их разберём вместе:

1. Благодаря визуальному осмотру

Для этого стоит обратить внимание на ряд признаков которые указывают на то, что необходимо заточить цепь бензопилы:

• Края зубьев затуплены или имеют повреждения;
• на цепи имеются следы ржавчины;
• отсутствует стальной блеск.

2. Непосредственно при работе инструментом. Является эффективным и проверенным методом, чтобы понять, что цепь бензопилы затупилась

Для этого при работе пилой, стоит уделить внимание ряду признаков:

• Стружка древесины на много мельче чем была раньше, либо вовсе похожа на пыль;
• чтобы распилить материал, требуется гораздо больше времени;
• при пилении наблюдается появления дыма и запаха подпалённой древесины;
• во время работы, пила постоянно идёт на перекос.

Ну а теперь, давайте плавно перейдём к ключевому вопросу: «Как заточить цепь в домашних условиях?»
