Какую торцовку с протяжкой выбрать

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

рабочего круга, электромотора с редуктором;
ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.

Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.

Обзор топа торцовочных пил с хорошим соотношением цена/качество

Топ лучших моделей торцовых пил, составленный экспертами редакции Zuzako по основным типам оборудования, подскажет, как купить подходящий инструмент.

Категория	Место	Наименование	Рейтинг	Характеристика	Ссылка
Стандартные	1		9.9 / 10	Гарантия 5 лет
2		9.3 / 10	Надёжность, долговечность
3		9.2 / 10	Универсальная, высокопроизводительная
4		9.1 / 10	Полупрофессиональная, многофункциональная
Комбинированные модели	1		9.9 / 10	Претензии только к цене
2		9.1 / 10	Высокая точность обработки
3		8.8 / 10	Модель для дачи
4		8.4 / 10	Адаптирована под российские условия работы
Пилы с протяжкой	1		9.8 / 10	Используются профессионалами по установке дверей
2		9.4 / 10	Точный рез по лазерному маркеру
3		9.1 / 10	Рабочая поверхность больших размеров
4		9.0 / 10	Отличная пила для домашнего использования

А что из этого предпочтете Вы?

Электрическая торцовочная пила: нюансы и критерии выбора

Вопрос, как выбрать торцовочную пилу, можно решить, придерживаясь пяти небольших правил.

Для начала вы должны определиться с ее назначением и условиями эксплуатации. Для чего она вам нужна? Какие работы, а главное, в каком количестве вы планируете с ее помощью производить? Если вы приобретаете торцовочную пилу для домашнего использования и не планируете выполнять сложных операций, то вполне можно обойтись простым инструментом с базовой комплектацией дополнительных функций. Если же речь идет о профессиональном использовании торцовочной пилы и ежедневном ее применении, то, естественно, нужно выбирать расширенную версию этого инструмента с полным комплектом дополнительных возможностей

Можете рассмотреть вариант приобретения так называемой комбинированной торцовочной пилы, которая в верхней части режущей головки оборудована дополнительным рабочим столом, позволяющим использовать ее в качестве стационарной циркулярной пилы.

Торцовочная пила по дереву фото

Второе, на что следует обратить внимание, это на типоразмер используемых дисков. Важен не только диаметр устанавливаемой оснастки, от которого в полной мере может зависеть глубина реза, но и его толщина, которая оказывает влияние на тип обрабатываемого торцовочной пилой материала

Оптимальным вариантом для бытового применения является станок, рассчитанный под диск диаметром 200мм. Для профессионального использования лучше приобретать станок с дисками диаметром 250мм.
Безопасность работы. Этот инструмент без надлежащей защиты может стать очень опасным помощником – обязательно обратите внимание на наличие защитных кожухов, которые должны полностью закрывать диск даже в процессе резанья и устройства защиты от случайного включения.
Вес и габариты инструмента. По сути, торцовочная пила является переносным устройством – она не должна быть слишком тяжелой. Кроме того, раз уж заговорили об удобстве в работе, обратите внимание на легкость хода всех ее частей – особое внимание уделите режущей головке. Слишком тугой ход этой части инструмента будет быстро утомлять оператора торцовочной пилы.
Ну и последнее – это эргономичность, инструмент должен быть удобным в работе.

Как выбрать торцовочную пилу

Естественно, делая выбор торцовочной пилы, не лишним будет учесть и мощность этого инструмента, а также скорость вращения диска. В большинстве случаев эти величины рассчитаны производителем и являются оптимальными. У бытового инструмента мощность будет ниже, чем у профессионального, а вот скорость вращения диска почти всегда одинаковая, что обуславливается необходимостью делать чистый и ровный рез.

Торцовочная пила универсальная фото

Критерии выбора торцовки с протяжкой

Для того чтобы приобретение принесло только пользу, и деньги не были зря потрачены, перед покупкой нужно определиться:

для чего будет нужен инструмент — ведь пила с протяжкой необходима при выполнении профессиональной широкой заготовки. В случае если планируется редкое использование, можно ограничиться обычной торцовкой бытового класса.
с размером и весом пилы — при этом также рекомендуется уточнить максимально свободный ход рабочей головки.
какой нужен диаметр рабочих дисков — стоит отметить, что выбирать нужно исходя из диаметра от 0,2 м (но никак не меньше).
насколько безопасен инструмент, который приобретается.

Также важными параметрами считаются показатели глубины и ширины пропила.

Торцовочные пилы без протяжки

Einhell TH-MS 2112

Einhell TH-MS 2112 – это торцово-усорезная пила. Заготовки она может пилить даже под углом в 45 градусов. В целях безопасности пила оснащена качественным защитным кожухом, так что оператор точно не получит никаких повреждений. Как и во многих других современных моделях, здесь можно подключить пылесос или пылесборник (который, кстати, входит в комплект). Дополнительно в комплекте идет пильный диск. Сама пила относительно очень легкая (около 6,5 кг), да и цена очень приятная и доступная для многих.

Технические характеристики:

конструкция – настольная;
мощность – 1600 Вт;
высота/ширина пропила – 55/120 мм;
диаметр диска – 210 мм;
вращение – 5000 оборотов в минуту;
длина шнура – 200 см.

Плюсы

небольшая цена;
компактность;
малый вес;
можно подключить пылесос;
в комплекте есть пылесборник;
качественный защитный кожух.

Минусы

нет плавного пуска;
иногда режет криво, судя по отзывам покупателей.

~~Einhell TH-MS 2112~~

Metabo KS 216 M Lasercut

Наиболее популярные производители торцовочных пил

Отличается такая торцовочная пила качественным корпусом из алюминия, который точно будет служить долго. Как понятно из названия, оснащена данная модель лазерным «прицелом», который позволяет делать распил максимально точно и ровно. Кстати, если работать вам приходится в месте с плохим освещением, можно не волноваться о том, что что-то пойдет не так: Metabo KS 216 M Lasercut имеет качественную светодиодную подсветку. Мягкие накладки на рукоятке позволят избежать неприятностей, да и работать будет более приятно и удобно. А еще Metabo KS 216 M Lasercut имеет специальный мешок для сбора опилок, так что убирать все помещение после работы не придется.

Технические характеристики:

конструкция – настольная;
мощность – 1350 Вт;
высота/ширина пропила – 80/120 мм;
диаметр диска – 216 мм;
вращение – 5000 оборотов в минуту;
длина шнура – 200 см.

Плюсы

приятная цена;
есть лазерная направляющая;
качественный крепкий корпус;
есть светодиодная подсветка;
есть мешок для сбора опилок;
можно подключить пылесос;
небольшой вес всей конструкции.

Минусы

часть опилок все же может оказаться вне мешка;
нет плавного пуска.

~~Metabo KS 216 M Lasercut~~

DWT KGS16-255

Такая торцовочная пила идеально работает с древесиной, но и с металлом, и пластиком может справляться: главное использовать при этом специальные диски. Кстати, есть у DWT KGS16-255 удлинительные скобы, с помощью которых можно резать даже очень длинные заготовки. Такая пила оснащена качественным защитным кожухом, который предотвратит попадание опилок на оператора. А еще рукоятка очень удобная, так что работать будет комфортно.

Технические характеристики:

конструкция – настольная;
мощность – 1600 Вт;
высота/ширина пропила – 70/150 мм;
диаметр диска – 255 мм;
вращение – 4800 оборотов в минуту;
длина шнура – 200 см.

Плюсы

довольно приятная цена;
качественный защитный кожух;
можно работать и с древесиной, и с металлом, и с пластиком;
есть удлинительные скобы;
удобная рукоятка;
небольшой вес.

Минусы

не обнаружено.

~~DWT KGS16-255~~

DeWALT DW713

Одна их лучших торцовочных пил без протяжки. Хотя цена ее не самая маленькая, полезных функций просто куча: здесь есть возможность и торможения двигателя, и подключения пылесоса, и блокировки двигателя. В комплект, помимо самой торцовочной пилы, входят также пильный диск и ключ, а также пылесборник – если его установить, все опилки будут попадать в него. Увы, плавного пуска здесь не предусмотрено, так что пользоваться пилой нужно очень аккуратно, чтобы не навредить себе, да и ошибок не допустить. Пользоваться торцовочной пилой DeWALT DW713 очень удобно и профессионалу, и новичку.

Технические характеристики:

конструкция – настольная;
мощность – 1600 Вт;
высота/ширина пропила – 89/162 мм;
диаметр диска – 254 мм;
вращение – 5000 оборотов в минуту;
длина шнура – 200 см.

Плюсы

качественный корпус;
удобно пользоваться;
можно подключить пылесос;
возможность блокировки двигателя;
в комплект входят пильный диск, пылесборник, ключ;
шпиндель при необходимости можно зафиксировать;
мощный двигатель.

Минусы

не самая маленькая цена;
нет плавного пуска.

Выбор по марке производителя

Для того чтобы грамотно выбирать подходящую для работы модель торцовки, также можно ориентироваться на производителей, которым следует отдать предпочтение.

Изучение потребительского спроса показало, что самыми надёжными и эффективными считаются такие известные марки, как Makita, Bosch, Metabo, Hitachi, а также российский «Корвет».

Большинство из перечисленных рейтинговых инструментов имеют специальную станину округлой формы, позволяющую выставлять требуемый угол реза. Наиболее надёжными считаются образцы торцовочных пил, у которых станина изготовлена на основе алюминия или сплава магния (как у изделий Bosch). При этом общая масса этого инструмента не превышает 15 кг.

Модели торцовок по дереву марки «Макита» отличаются наличием на основании специальных штанг, которые могут раскладываться в виде удобной подставки. Такой образец пил принято использовать в домашних условиях. При необходимости обработки габаритных деталей для этой модели потребуется дополнительная опора.

В отличие от других моделей торцовочная пила Metabo, в частности, оснащается специальным механизмом, обеспечивающим возможность изменения наклона пильного диска. Благодаря этой возможности указанные торцовки широко востребованы в личных хозяйствах и чаще всего классифицируются как дисковые пилы.

Выбор торцовочной пилы. Ответы на самые важные вопросы

Современные торцовки позволяют делать комбинированные распилы. Пильный диск инструмента можно поворачивать не только вправо или влево, для распиловки заготовки под нужным углом в горизонтальной плоскости, но и наклоняться в одну или обе стороны, обеспечивая тем самым вертикальный распил

Возможности горизонтального и вертикального пиления у современных торцовок разные, поэтому вкратце поговорим о том, на что следует обращать внимание, выбирая пилу по этим параметрам

Односторонний и двусторонний наклон

Пильный узел торцовочный пил может наклоняться в одну или в обе стороны. С точки зрения функциональности оба варианта одинаковы: с односторонними моделями можно выполнять те же распиловочные операции, что и с двусторонними. Но в вопросах удобства безоговорочно выигрывают вторые.

Чтобы обрезать каждый торец доски на односторонней пиле, заготовку нужно снять со станины, перевернуть и заново зафиксировать. Такое жонглирование становится отдельным испытанием, когда приходится работать с длинными и тяжелыми заготовками в большом объеме. Наклон в обе стороны — экономия времени и усилий.

Max глубина пропила под углом 45°

В современных моделях этот показатель варьируется от 25 до 122 мм.

Под углом торцовка пилит не так глубоко как в положении 90°. Станки с небольшой глубиной углового пропила — вариант для тех, кто планирует работать с вагонкой, ламинатом и другими тонкими материалами

Для всех остальных случаев важно расчетливо сопоставлять этот параметр с тем, что преимущественно придется пилить. Это позволит избежать самого частого разочарования, когда оказывается, что инструмент не способен справиться с торцеванием толстых заготовок под углом

Важно помнить и о том, что угловое пиление создает большие нагрузки на инструмент — чем выше мощность, тем более качественный спил обеспечивает торцовка. Max глубина пропила под углом 90°

Max глубина пропила под углом 90°

У непромышленных торцовочных пил этот показатель колеблется от 45 до 122 мм. Расположение пильного узла перпендикулярно поверхности заготовки — наиболее распространенная конфигурация, в которой выполняется большинство пильных операций

Поэтому выбору станка по данному параметру следует уделять особое внимание. Чем больше глубина прямого реза, тем выше класс оборудования

Max ширина пропила под углом 90°

Параметр, отражающий максимальную ширину заготовки, которую может распилить торцовка под прямым углом. В современных бытовых и профессиональных пилах этот показатель варьируется от 85 до 430 мм. В целом, это один из ключевых показателей, определяющих производительность станка

Важно не забывать, что ширина пропила под 45° будет значительно меньше, чем под прямым углом

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Комбинированные

ЗУБР ЗПТK-210-1500

Плюсы

Глубина и ширина распила корректируется;
Фиксация заготовки;
Долговечность материалов изготовления;
Блок кнопки пуска;
Комплектация.

Минусы

Шумит и плохо без внешнего пылесоса собирает пыль.

От 6400 ₽

Мобильный электроинструмент с двигателем мощностью 1,5 кВт весит 9 кг. Легкая трансформация настольной пилы в торцовочную. Дисковый круг 210 мм, с оборотами в 5000, легко меняется при блоке шпинделя. Все виды распила доступны на деревянных материалах, в т.ч. с покрытием из пластика. Угол наклона/поворота – 45°/47°.

DeWALT DW713

Плюсы

Компактность;
Качество сборки;
Механизм углового настраивания;
Торможение двигателя;
Пылесборник, в т.ч. подключается внешний;
Шпиндель блокируется.

Минусы

Нет лазера и светодиода;
Запуск неплавный.

От 22400 ₽

Мощность двигателя агрегата – 1,6кВт, вес 13,6 кг. 11 пазов быстро фиксирует пилу в любом положении. Диск – 254 мм дает 89 мм высоты и 162 мм ширины качественного распила при повороте на 50° и левом наклоне 48°.

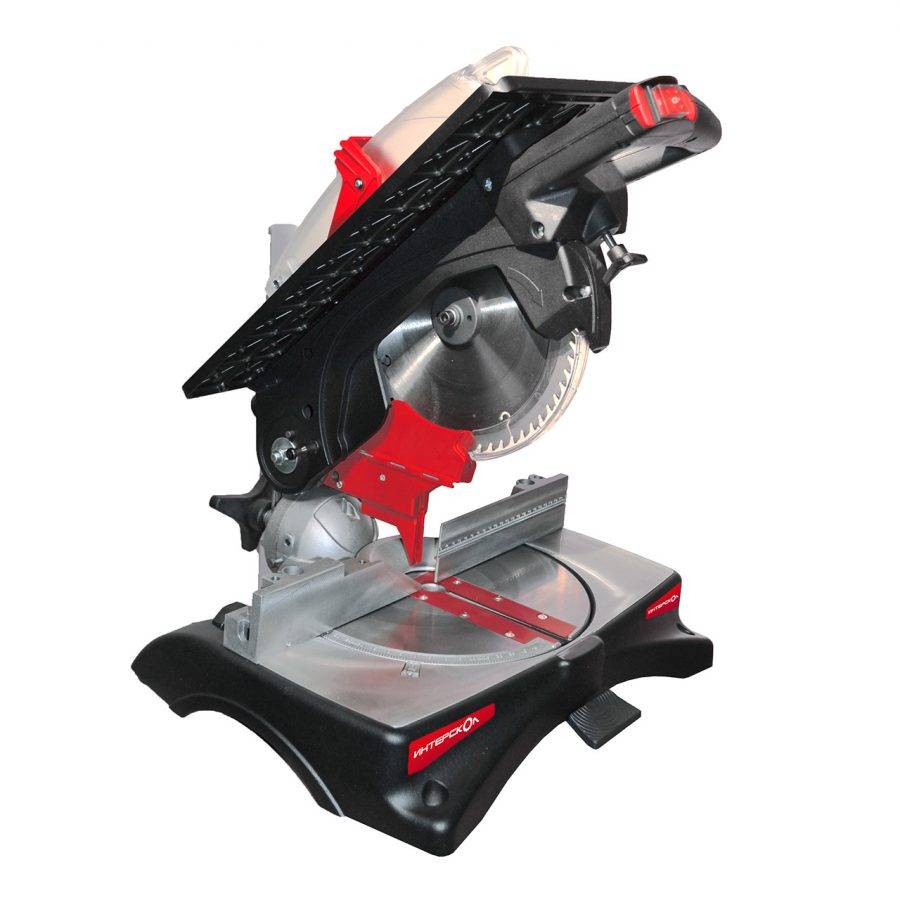

Interskol PTK-250/1200P

Плюсы

Габариты пропила;
Подсоединяется пылесос
Плавный пуск;
Устойчивость;
Срок службы;
Бесшумность.

Минусы

Вес 22 кг;
Нет ключа на 4 мм в комплекте.

От 17600 ₽

Профессиональный торцовочно-усорезный инструмент 1,2 кВт мощности и с доп. функцией циркулярки для распила различных материалов продольно. Один из лучших среди моделей торцовочных пил в категории комбинированных. Можно вырезать дефекты, применять в изготовлении мебели и т.д. Диаметр диска – 250 мм помогает при распиловке любых параметров.

Так, представленный ассортимент торцовочных пил богат характеристиками, функциональностью и разнообразием стоимости. Данный рейтинг поможет сузить спектр моделей и определиться с покупкой.

Устройство и принцип работы

При рассмотрении конструктивных особенностей торцовки по дереву нужно отметить, что профессиональный инструмент состоит из следующих основных частей:

основание механизма;
пильный (рабочий) диск;
двигатель с приводом и редуктором;
рукоятка с размещённой на ней пусковой кнопкой.

Основное нагрузочное усилие в этом механизме приходится на полотно диска, который изготавливается из особо прочных материалов.

С точки зрения конструктивного устройства особое внимание при выборе торцовки по дереву уделяется двигателю, который может иметь несколько исполнений

Так, в ряде случаев в дисковых агрегатах устанавливается асинхронный движок, а иногда предпочтение отдаётся коллекторным приводам. В первом случае торцеватель работает совершенно бесшумно, при этом срок его службы заметно повышается.

Положительной стороной коллекторных двигателей является их неприхотливость в части обслуживания и возможного ремонта. Этот основной узел режущего механизма размещается обычно справа от диска, что обеспечивает удобство работы со всем устройством.

В основе функционирования торцовки по дереву заложен принцип передачи вращательного импульса с вала двигателя через редуктор на режущий инструмент (подобно другим механизмам, работающим по приводной схеме). В зависимости от условий торцевания и обрабатываемого материала можно выбирать определённую скорость вращения и мощность привода.

Лазерное и электронное оборудование

В редких случаях торцовочная пила с протяжкой имеет в своем составе электронные элементы. Однако существуют модели, которые характеризуются наличием электронной регуляции скорости вращения. Благодаря этому возникает отличная возможность контролировать рабочий процесс.

В современном мире множество производителей стремится к совершенству и новшеству, поэтому все чаще внедряют самые смелые и дорогостоящие идеи. Например, лазерная наводка в пиле — это необязательная, но очень полезная и дорогая опция.

С помощью лазера прорисовывается четкая линия пропила. Такая функция особенно необходима для неопытных мастеров.
