Канализация в доме на винтовых сваях: устройство в каркасном доме

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Итоговый результат зависит от типа покрытия кровли, дополнительного оборудования

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

  • Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
  • Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
  • Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
  • В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

Карта осадков, определяющая вес снегового покрова

  • Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
  • Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Если расчет сделать с запасом, не понадобится усиление буроинъекционными технологиями «слабого» фундамента

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Загородный дом на винтовых сваях

Watch this video on YouTube

Внешняя сеть

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех места

ах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Особенности проектирования

Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.

Большинство владельцев строят внешнюю канализацию в каркасном доме своими руками. Это требует знания правил сборки подобных систем. Проектные работы необходимо вести, основываясь на требованиях СНиП

Это важно, поскольку глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может снизить прочность сцепления свай с грунтом

В результате опорная система будет ослаблена. Прокладка канализации в каркасном доме на сваях должна быть рассчитана еще на стадии расчета свайного поля, когда определяется расстояние между точками размещения стержней. Необходимо заранее распределить точки размещения сантехники, стиральных машин и прочих приборов. Необходимо помнить, что все трубы, выходящие под пол, будут расположены в сложных условиях.

Оптимальное расстояние между сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не учитывалась, придется выводить трубу за пределы свайного поля. Это означает, что от точки прохода сквозь перекрытие до места погружения в грунт труба находится на открытом пространстве. Цоколь защитить трубу от воздействия низких температур не в состоянии.

Где прокладывают горизонтальный трубопровод

Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.

Иногда трубы прокладывают внутри перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон, качественно утеплить участок системы таким способом не удастся. Кроме того, ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот вариант годится только для южных регионов, где зимние температуры редко опускаются ниже 0°. Поэтому вывод канализации в каркасном доме на сваях требует качественного утепления с помощью пенопластовой скорлупы или иных подходящих материалов. В морозных регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий защиту от разморозки в зимнее время. По отзывам пользователей, его необязательно постоянно держать включенным. При необходимости для восстановления работы системы хватает 20-30 минут нагрева.

Необходимость строительства ливневой системы

Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору

Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки

Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.

Особенности монтажа автономной канализации в строении на сваях

Проект строительства жилья, прокладки канализации в СИП-доме на сваях зачастую разрабатываются одновременно. Но бывают и исключения. Монтаж автономной канализации в уже построенном здании – затруднен, но без этой коммуникации жить в здании без удобств невозможно.

Монтаж канализации в доме на винтовых сваях производят с использованием труб диаметрами от 50 до 110 мм. От этого параметра будет зависеть и уклон для стока загрязненной жидкости. Так, для трубы сечением 50 мм оптимальный уклон на каждый погонный метр составляет 30 мм, для трубы Д=110 мм – 20 мм на 1 метр.

Для предотвращения засора трассы от мусора на некоторых небольших участках (L≤1 м) допускается превышение уклона. Такая необходимость объясняется тем, что при малом уклоне и движении самотеком твердые частицы не будут смыты с поверхности труб и она засорится. Если сделать уклон больше на длинном промежутке – жидкость не успеет смыть мусор.

Принципиальная схема

Рассмотрев разные варианты, решил делать так.

  1. Основная магистраль 110мм. Есть основная сливная магистраль 110 диаметра, которая проходит под домом, до угла. Там вертикальный переход и дальше труба идет уже под землей до септика. Почему не сразу в землю? Во первых потому что лень копать под сваями. Во вторых – достаточно длинное расстояние до септика и высокий УГВ. При соблюдении нужного уклона, труба к септику подойдет уже на приличной глубине, что увеличивает трудозатраты на его реализацию. Воздушный участок в перспективе будет хорошенько утеплен.
  2. Второстепенные магистрали. Их в доме несколько, помимо раковин, душа и унитаза, есть еще аварийные трапы во влажных помещениях (крайне полезная вещь) и сливы воды с бытовой техники. Эти трубы было решено пустить в перекрытии. С выходами к унитазу или самостоятельными выходами в основную магистраль под домом.

На схеме: оранжевая линия, основная магистраль, идущая в утеплении по воздуху, синие, те что идут в перекрытии. Ветка 1

труба 40 диаметра от стиральной машины, затем переход на 50, подключение к ветке трапа душа, выход в фановую у унизаза и вниз, в основную магистраль

Ветка 2

Аварийный трап из технического помещения, по дороге к этой ветке подключается аварийный трап санузла, через сток раковины все выводим в основную магистраль.

Ветка 3

Слив с кухонной раковины соединяется с аварийными трапом в парной и ныряет в основную магистраль.

Центральная магистраль идет немного под углом, потому что прямой прокладке под домом мешают диагональные укосины, которыми соединены винтовые сваи + на углу дома растет елка, в которую труба бы прямиком уперлась.

Практическая реализация

Реализация началась с ветки номер 3, так как ее практическое исполнение было самым простым. Все очень удобно вписалось между лаг, с нужными уклонами.

Затем пришла очередь ветки номер 2. Которая оказалась самой сложной из за протяженности.

Для того, чтобы сделать нужный уклон, пришлось резать контр лаги, делая в них канал для прохода трубы.

А часть контр лаг подпилить снизу, чтобы труба прошла под ними:

И немного поэкпериментировать, подключая к этой ветке трап из санузла.

Последняя ветка, от стиральной машины и душа, была сделана по такому же принципу

Как бы правильно не был построен дом, какой бы шикарным фасад у него не был, без функционирования инженерных систем он будет служить лишь коробкой без нормального проживания в нем

Поэтому при строительстве каркасного дома следует уделить особое внимание системе жизнеобеспечения. Система канализации домов, по сути, имеет определенную схему, в связи с этим, устройство внутренней канализации каркасного дома не особо отличается от канализации каменного или же брусового дома

Особенности канализации

Важными деталями внутренней канализации являются: вертикальный стояк и канализационные ветки. Нижний участок вертикального стояка отводит трубу прямо к септику трубы, верхний же участок выводится фановым выходом напрямую через кровлю. При этом канализационные ветки направляют к основному стояку со стороны кухни, санузлов и т.п. Канализационная система имеет общую структуру для всех домов в целом. Но канализация каркасных домов обладает таким преимуществом, как возможность невидимого монтажа системы, поскольку перекрытия и стены конструкций – полые. Такой нюанс позволяет осуществлять проводку труб без применения декоративной коробки. Но такое преимущество может в дальнейшем превратиться в проблему.

Беда в том, что многие канализационные системы на отечественном рынке представляют собой закрепленные резиновыми уплотнителями трубы из полипропилена. Материал труб по своей структуре довольно прочный и долговечный, а вот резина, из которой изготовлены кольца уплотнителя, высыхают через какое-то время. Поэтому через 10 лет, в случае скрытого монтажа, можно получить неприятные запахи, убрать которые можно будет, демонтировав гипсокартон или керамическую плитку. Из-за этого, многие европейские страны при проведении канализации выбирают трубы – ПВХ с клеевым соединением. Но трубы с клеевым соединением не пользуются спросом из-за высоких цен, проблем доставки и монополизации рынка.

В связи с этим, мировые лидеры этой сферы открыли в нашей стране свои представительства, поэтому приобрести трубы необходимого диаметра можно с помощью дистрибьюторов. Самыми распространенными считаются трубы размерами ‒ 40, 50 и 110 миллиметров. Если вы не хотите заботиться о канализационной системе, доверьте эту работу специалистам .

Перейти к:

В данной статье будут рассмотрены некоторые аспекты проектирования и устройства канализации в доме на винтовых сваях, в частности, расположение основных магистралей относительно фундамента, и вопросы необходимости утепления труб

Отдельное внимание уделено принципиальной схеме устройства канализации в загородном доме

Система подачи воды

Между домом и источником подачи воды обычно есть некоторое расстояние, через которое вода поступает по трубам. Они должны быть оборудованы устройствами постоянной подачи воды и экстренного отключения на случай аварии. Также эти трубы должны быть оборудованы защитой от мороза и других вариантов повреждения.

Что касается центрального водоснабжения, то из него подача воды осуществляется под давлением 5-12 атмосфер, что очень много. Поэтому устанавливают аварийный вентиль на случай прорыва. Для учета расхода нужен счетчик. Если вода будет подаваться из собственного колодца или скважины, смысла в счетчике никакого нет. Но нужно поставить насос, который будет нагнетать давление воды, и сделать соответствующую электропроводку к нему.

Полезное: Выбор типа канализации для частного дома

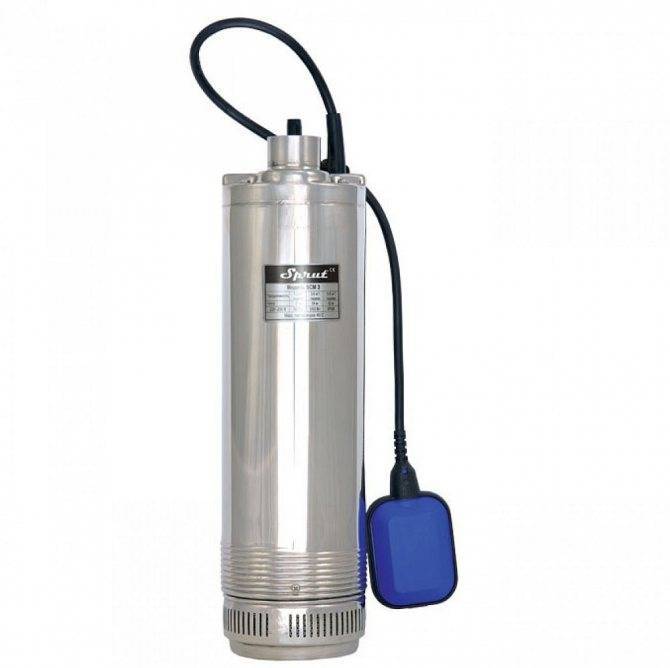

В скважинах используют различные насосы погружного типа. Самые дешевые из них – вибрационные. Они стоят порядка 1-2 тысяч рублей. Проблема этих насосов в низкой производительности и минимальной надежности. Они способны перекачивать до 500 литров воды каждый час, не более.

Что касается центробежных насосов, то они стоят уже 4-8 тысяч рублей, но способны каждый час перекачивать до 5 кубометров воды. Проблема этих насосов в том, что они не переносят загрязненной воды.

В колодцах могут использовать и погружные, и внешние насосы, но лучше применять первые. Внешние насосы, как правило, устанавливают в специальных углубленных и утепленных люках, чтобы мороз не влиял на их работу. Этот способ монтажа позволяет реализовать возможность управления насосом дистанционно.

Иногда хозяева отказываются оборудовать скважину дополнительным люком. В таком случае труба от насоса в дом заходит по воздуху. Это неудобно, ведь насосом тогда можно управлять только на улице. И если насос выключается, нужно выходить на улицу, отсоединять трубу от него и сливать остатки воды. Если этого не сделать, в доме может не быть воды.

Это значит, что разумнее всего организовать люк для насоса и воду в дом подавать через подземные трубы. Также нужно оборудовать систему защитными элементами от протечек и установить греющий кабель, чтобы предотвратить возможное замерзание труб при очень сильных морозах.

Как правильно утеплить водопровод и канализацию

Принципиальная схема утепления подвода воды в сруб бани, установленный на винтовые сваи

Слои утепления водопроводной трубы на вводе воды в баню

Часто в качестве аргумента в пользу строительства бани на ленточном фундаменте, а не на винтовых сваях, приводят соображения о невозможности разводки зимних коммуникаций, воды и канализации, в подпольном пространстве сруба. Ленточный фундамент представляется более тёплым и предохраняющим трубы от промерзания. Не будем отрицать, что «голые» винтовые сваи и бетонная лента с закрытыми продухами по-разному сохраняют тепло. Однако для предохранения коммуникаций от промерзания лучше сделать локальную защиту (утепление и обогрев) труб, а не прогревать всё подпольное пространство под баней. В сильные морозы ленточные фундаменты не всегда могут удержать положительную температуру под срубом, ведь полы сруба утеплены и не пропускают тепло вниз, к тому же по законам физики теплый воздух всегда поднимается наверх. Для промерзания водопроводной трубы достаточно любой температуры ниже 0°С. Промерзание же канализационной трубы стандартного диаметра (110 мм), с учетом того, что в сток вода попадает теплая, часто с органическими примесями, и в трубе не задерживается, практически исключено при любых случающихся в наших широтах (в Москве и С.-Петербурге) отрицательных температурах.

Чтобы водопроводная труба под срубом бани не промерзла, от источника водозабора, (не важно, какого: центрального водопровода, скважины или колодца) труба прокладывается под землей ниже глубины промерзания почвы. Для Центрального и Северо-Западного регионов России показатель глубины промерзания находится в диапазоне 120-150 см и зависит от того, сколько в конкретную зиму выпало снега, какие были морозы и сколько воды содержится поверхностном слое почвы на месте строительства сруба бани. Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани

Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть

Канава для водопроводной трубы заводится внутрь габаритов сруба, так, чтобы можно было поднять трубу строго вертикально и попасть в нужное место в помещении бани. Не допускается разводка водопроводных труб в подпольном пространстве по горизонтали – это может привести (и наверняка приведет – вопрос времени) к промерзанию трубы. В качестве труб лучше всего использовать ПНД (полиэтилен низкого давления) трубу с диаметром 32 мм (дюйм). ПНД трубы выдерживают неоднократное промерзание без ущерба для целостности конструкции. Так что даже при полном замораживании их достаточно просто отогреть.

Для утепления вертикального отрезка водопроводной трубы (от глубины промерзания до ввода в помещение бани) на неё свободной спиралью накручивается греющий кабель, затем надевается кожух из вспененного полиэтилена, после чего вся конструкция помещается в дренажную трубу диаметром 200 мм, внутрь которой насыпается керамзит. Для обводненных почв вместо засыпки керамзитом рекомендуем залить монтажную пену. Низ утепляющей дренажной трубы закладывается на глубине промерзания, верх доводится до полов внутри сруба бани. Греющий кабель не обязательно включать постоянно: только в сильные морозы или если после перерыва в использовании водопровода вода перестала подаваться в баню из-за образования ледяной пробки в трубе.

Канализационные трубы, проходящие в открытой части подпола под срубом бани, лучше всего также теплоизолировать при помощи кожухов из вспененного полиэтилена. Если для отвода стоков из бани используются трубы диаметром менее 110 мм, например 40 или 50 мм, для подстраховки рекомендуем по нижней части трубы провести греющий кабель (не спиралью, как в водопроводной трубе, а в одну линию, строго внизу). Канализационные трубы допустимо протягивать в горизонтальном направлении (уклон 2-3 см на 1 м длины для фекальных стоков, для стока воды уклон не принципиален), однако чем короче будет горизонтальный участок в подпольном пространстве сруба бани и чем быстрее труба попадет под землю и потом в септик (или иной тип приема сточных вод), тем меньше вероятность намерзания льда и образования засора внутри трубы.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.


На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Канализация под монолитной плитой

Канализация на плите просчетов в проекте не простит. Закладка системы возможна только до заливки монолитной подошвы. Для внешней магистрали обязательно потребуются металлические гильзы, которые защищают трубопровод от разрушительной нагрузки, воздействующей на этапе затвердевания бетона и в процессе эксплуатации дома. Кроме того, прокладка прочной гильзы позволит при необходимости демонтировать поврежденный участок трубы и заменить его новым.

Для прокладки гильз роют траншеи, тщательно их трамбуют, а после укладки закладных засыпают их грунтом. После всех подготовительных мероприятий, о которых можно узнать в статье о сооружении плитного фундамента, приступают к заливке бетона. Внутренняя разводка делается по аналогии с каркасниками на других фундаментах.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции

Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

  1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
  2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
  3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
  4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

  1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
  2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

  1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
  2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
  3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
  4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
  5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
  6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Канализация в частном доме

Соблюдаем уклон

Согласно СНиП 2.04.01-85* канализация в жилых домах и на прилегающих к ним участках должна монтироваться с определённым уклоном труб, который напрямую зависит от их диаметра. Так, оптимальный уклон для стока нечистот при сечении трубопровода 50 мм составляет 30 мм на погонный метр, для 100 мм – 20 мм и для 150 мм – 8 мм соответственно. Если речь идёт о подключении стиральной или посудомоечной машины к канализации и водопроводу (труба 32 мм), то здесь можно обойтись без наклона для стока, так как вода здесь подаётся в принудительном порядке.

Повышение данного параметра допускается только на коротких участках (не более метра) – это позволяет максимально ограничить трассу от появления засоров

А всё дело в том, что при уменьшении угла прокладки вода, движущаяся самотёком, будет не в состоянии смыть твёрдый мусор (частицы пищи и фекалии), а при увеличении этого угла жидкость просто не успеет этого сделать.

Кроме того, инструкция обращает внимание на угловые фитинги, которые имеют 32⁰, 45⁰ и 90⁰ для всех диаметров. Так, поворот на 90⁰ допускается только от стояка к вертикальной плоскости или же для 50-миллиметровых и 32-миллиметровых труб в помещении, так как в первом случае создаётся хороший напор воды, а во втором случае почти отсутствует твёрдый мусор в жидкости

Если при укладке трубопровода на улице необходимо сделать поворот на 90⁰, то для этого используют два угла по 45⁰ – плавный поворот не так благоприятствует образованию засоров.
