Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Технические характеристики

Двигатель	137
Объем цилиндра, куб. см	36
Ход поршня, мм	32
Скорость холостого хода, об/мин	3000
Рекомендуемая макс. скорость без нагрузки, об/мин	13000
Мощность, кВт	1,6
Система зажигания
Изготовитель	RE Phelon
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Система топлива и смазки
Изготовитель	Walbro
Тип карбюратора	WT-660
Емкость топливного резервуара, л	0,37
Производительность масляного насоса при 8500 об/мин, мл/мин	6 – 8
Емкость резервуара цепного масла, л	0,19
Тип масляного насоса	Автомат.
Вес
Без шины и цепи, кг	4,6
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровни вибрации
Передняя рукоятка, м/с2	4,9
Задняя рукоятка, м/с2	7,7
Шинацепь
Стандартная длина шины, дюйм/см	13/33
Рекомендуемая длина шины, дюйм/см	13/33
Полезная длина резки, дюйм/см	12,5/32
Шаг, дюйм	0,325
Толщина ведущего звена, мм	1,3
Число зубьев на ведущей звездочке	7
Шина	Цепь
Длина, дюйм	Шаг, дюйм	Макс. радиус конца шины
13	0,325	10Т	Husqvarna H30
15	0?325	10Т	Husqvarna H30

Модельный ряд бензопил Хускварна

Технические характеристики бензопил хускварна отличаются в зависимости от модели. Далее представлены самые популярные представители этой фирмы.

Husqvarna 135 9667618-04

Одна из недорогих бытовых пил. Помогает в работе по саду и валки небольших деревьев. Также отлично подходит для заготовки дров. Экономит топливо и почти не загрязняет атмосферу. К минусам относится высокая цена на запчасти и сложность в их поиске.

Husqvarna 135 9667618-04

Husqvarna 236 9673264-06

Подходит для домашнего пользования и строительства. В комплект входит дополнительная цепь. С помощью этой бензопилы можно вырубать маленькие деревья и небольшие леса. Также возможна подготовка срезов для строительства бани и заготовка дров.

Очень удобная в использовании и неприхотливая в обслуживании пила. При этом в ней может периодически протекать масло.

Husqvarna 236 9673264-06

Husqvarna 440e 9671558-45

Может использовать не только в бытовых делах, но и в промышленных масштабах. Справится с валкой больших деревьев и поддержанием внешнего вида городских парков. Двигатель у нее экономичный, а запуск очень быстрый. Она легка в использовании. В зимний период может быть затруднен запуск.

Husqvarna 440e 9671558-45

Husqvarna 455E Rancher AT II 9667679-15

Бензопила с самой высокой мощностью. Отлично работает как в теплое время года, так и в холодный период. Предусмотрен автоматический подбор режима исходя из условий окружающей среды. Инструмент очень надежный, экономичный, но при этом неприхотливый. Владельцы не замечали минусов.

Husqvarna 455E Rancher AT II 9667679-15

Выходные данные

236-я модель Husqvarna хорошо подходит для строителей, дачников, любителей активного отдыха и частных домовладельцев. Вам не нужно использовать бензопилу в лесной промышленности и в то же время надеяться, что она прослужит долго. Также стоит отметить, что Husqvarna 236. Это инструмент нового поколения с улучшенным карбюратором и двигателем, что означает, что он требует надлежащей обработки и должен обслуживаться только специализированными службами.

Источник

Многие считают, что бензопилы являются идеальным и незаменимым помощником. Ведь с его помощью вы можете выполнять всю работу, которая раньше помогала топору, не затрачивая много времени и сил. Вот почему почти каждый домохозяйка имеет такой инструмент в своем арсенале.

Конструкция рассматриваемых агрегатов не так сложна. Это означает, что каждый мастер может отремонтировать инструмент, учитывая рекомендации экспертов. Рассмотрим, в какой последовательности регулировки карбюратора Husqvarna 236 своими руками.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

• пила не заводится и глохнет;
• инструмент не заводится;
• инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

• сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
• начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
• вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;

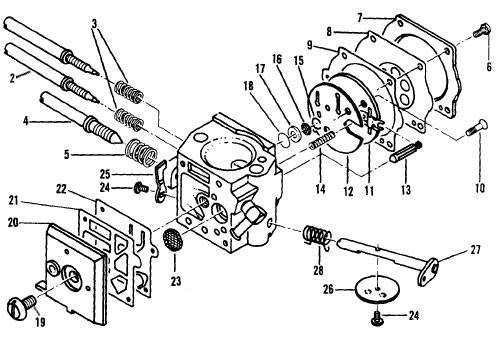

• снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
• достаем иглу;

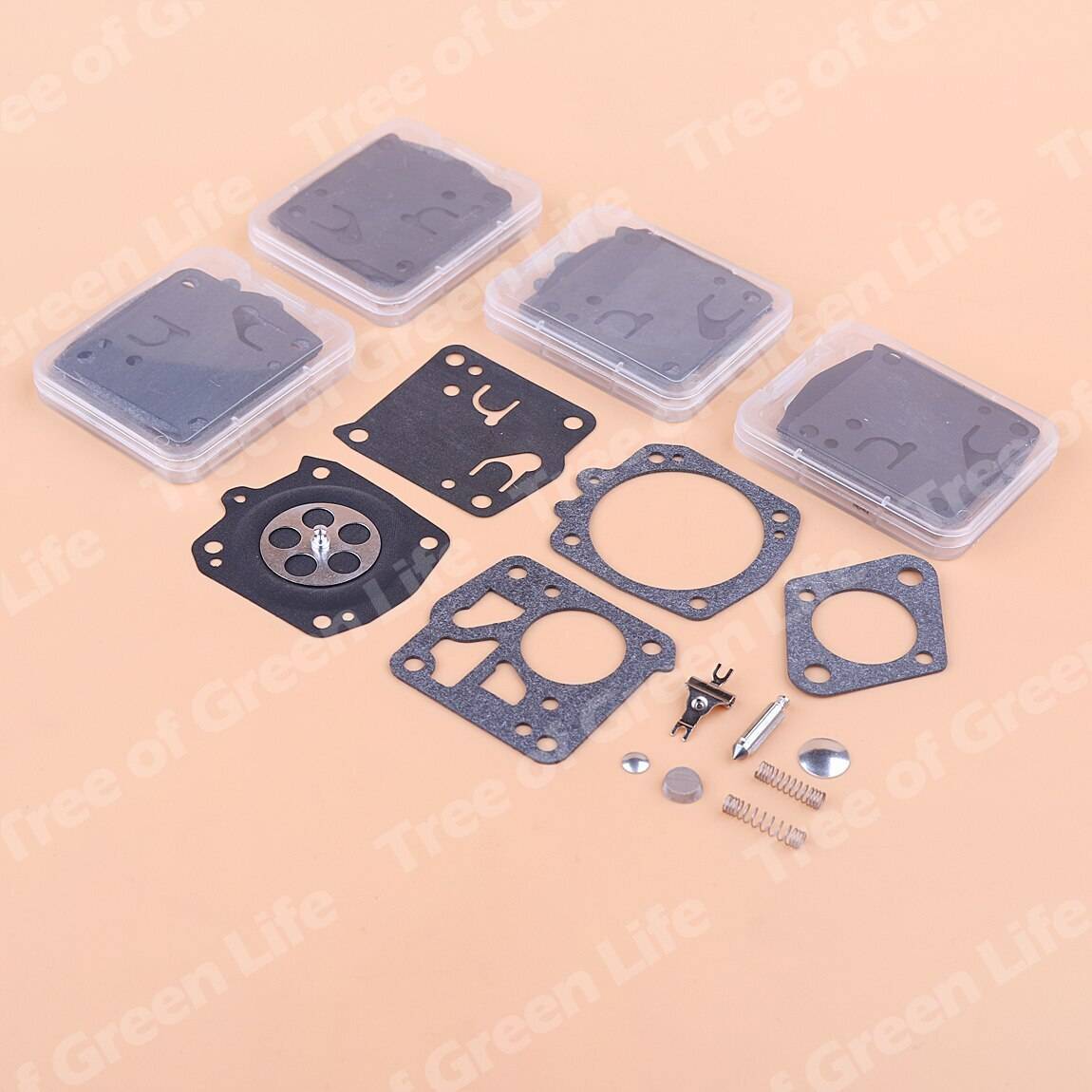

• если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
• часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
• очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
• опору коромысла монтируем обратно на иглу;
• отжимаем пружинку и выжимаем фиксирующий болт;
• ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
• верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
• помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
• возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
• шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
• вставляем 2 болта в адаптер и ставим его на место;
• закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
• пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Бензопила Хускварна (Husqvarna) 236: особенности, характеристики, ремонт своими руками

Пилы бренда Хускварна представлены многими моделями, которые включают инструменты профессионального и бытового класса. Надежность и выносливость этих бензопил доказывает высокий спрос на них. Простота конструкции с доступностью запчастей делает инструмент удобными в обслуживании. Страна-производитель этих бензопил – Швеция. Бренд зарекомендовал себя на мировом рынке как производитель качественных инструментов для широкого пользования. Рассмотрим устройство и характеристики на примере бензопилы Husqvarna 236. Несмотря на невысокую стоимость, для ее изготовления используются качественные материалы, дизайн удобный и эргономичный, а сборка очень точная и надежная.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, обстоятельств может быть несколько. Из более всераспространенных можно выделить последующие:

• Повреждение свеч – чтоб осознать, исправна ли свеча, необходимо ее вывернуть и произмести осмотр. В этом случае, если изолятор из фарфора отдал трещинку, вы видите спаленный либо покоробленный электрод, стоит немедленно поменять свечу. Не считая того, проработав несколько сезонов, бензопила Хускварна 142 просит осмотра запчастей. Свечки также вырабатывают собственный ресурс, и чтоб обезопасить работу пилы, смените их на новые.
• Засор карбюратора – в процессе работы, равномерно, испарения горючего оседают на внутренних стенах, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая пуск мотора. Будет нужно прочистить его особым моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым движком и прочищенными системами.
• Неисправность катушки зажигания – до того как вы решите произвести подмену данной детали, удостоверьтесь в том, что свечки соответствуют требуемому техническому состоянию.

Нюансы регулировки

После проведения регулировки, бензопила должна легко набирать и сбрасывать обороты, стабильно работать на низких и высоких оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором вращается на холостом ходу, это признак того, что настройка проведена неправильно и необходимо откорректировать положение винта (Т).

Также, при регулировке карбюратора Хускварна стоит учитывать время отклика бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.

Один из показателей неправильно проведенной регулировки, это сильное дымление при работе пилы, что свидетельствует о большом количестве топлива, поступающем в камеру сгорания. При возникновении такой ситуации, нужно откорректировать положение винта (L).

Проверка и регулировка карбюратора

В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.

Однако, нарушение фиксации регулировочных винтов иногда случается.

Причины нарушения регулировки карбюратора бензопилы:

• Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
• Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
• Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.

Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:

• Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
• Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.

Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.

Отрегулировать карбюратор нам помогут три винта:

• “L” – low, для настройки низких оборотов
• “H” – high, для настройки верхних оборотов
• “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)

При регулировке карбюратора бензопилы следует соблюдать следующие правила:

• Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
• Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.

Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя

Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.
