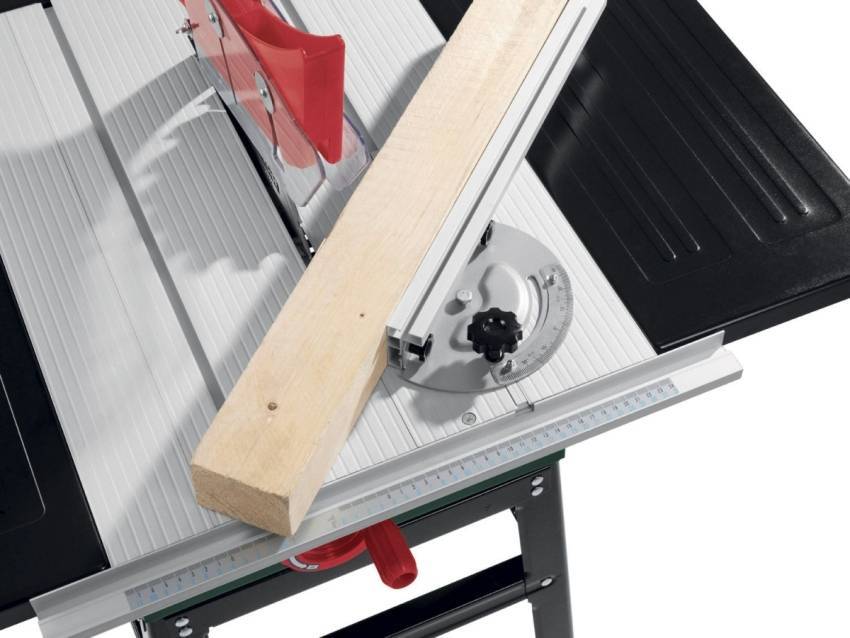

Что такое каретка для циркулярной пилы и как сделать ее своими руками — самый простой способ с пошаговым алгоритмом

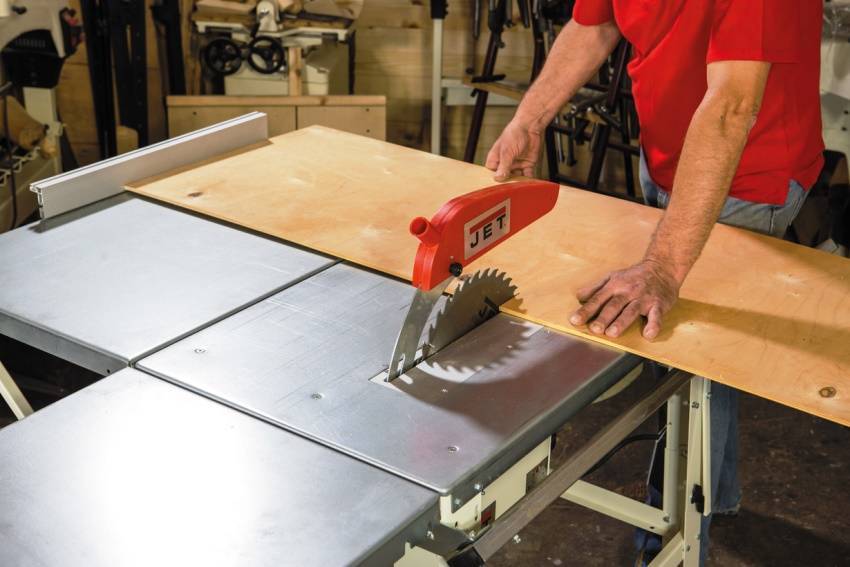

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

• не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
• распиловку досок размером более 200 см должны производить два человека;
• работая на циркулярке, нельзя делать резких движений;
• перед началом работы необходимо обязательно надеть очки и перчатки;
• древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

• если не выполнено направляющее приспособление;
• отсутствует кожух;
• нет предохранителей, задерживающих пальцы;
• расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

1. Места крепления должны быть прямолинейными и без всяких шероховатостей.
2. Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

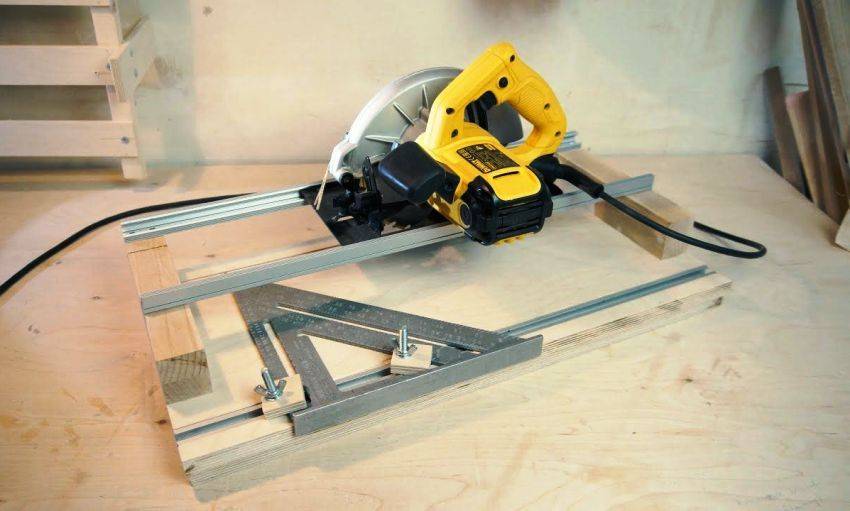

Как сделать своими руками

Для изготовления понадобится минимум материалов и инструментов – фанера, тиски, электролобзик и шлифовальная машинка. Для этого нужно следовать простой инструкции:

Необходимо подготовить лист фанеры толщиной до 15 мм. и изобразить на нем эскиз, как показано на изображении. Длина эскиза не более 20 сантиметров, а ширина не более 5-7 сантиметров.

В нижней части направителя намечается выпуклое скругление с помощью металлической линейки. Это необходимо для того, чтобы сделать поверхность соприкосновения с верстаком или столом циркулярной пилы как можно меньше

Важно — сплошное прилегание направителя может привести к появлению кривизны при распиле. Контур будущего приспособления выпиливается электролобзиком точно по контуру, а в месте скругления можно сделать припуск

Торцы зачищаются шлифовальной машинкой. Можно использовать ленточную или дисковую. За неимением шлифовку можно произвести простой наждачной бумагой.

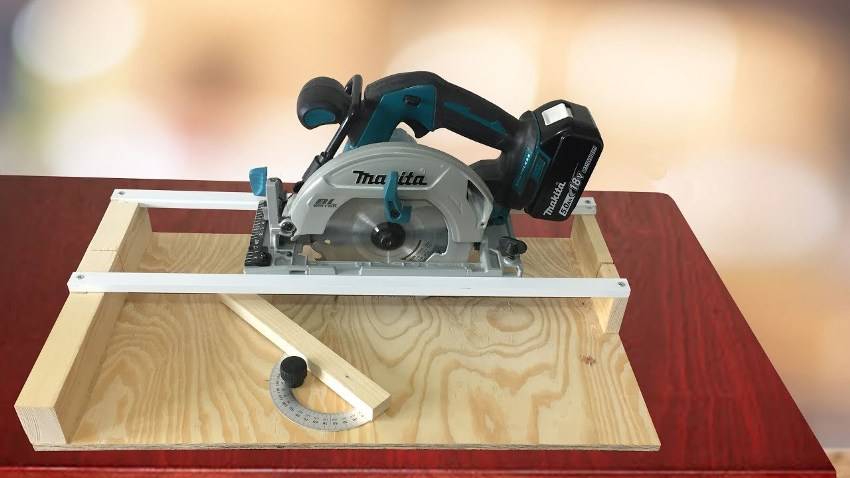

В итоге должна получиться вот такая конструкция, как показано на изображении. Раздвоение, которым заготовка подается к диску, называют «ласточкин хвост».

Для желающих изготовить более сложное и профессиональное изделие мы рекомендуем просмотр следующей видеоинструкции:

Плюсы и минусы самоделки

Плюсы в том, что можно за сравнительно небольшие деньги или даже бесплатно сделать именно то, что требуется конкретному мастеру.

Минус в том, что простейшие самодельные варианты не могут обеспечить той легкости и точности хода, которые есть у заводских изделий с линейными направляющими на подшипниках скольжения.

Получается, что каретка — это полезное приспособление, особенно в столярной мастерской, когда требуется высокая точность при распиливании материалов и к тому же ее можно сделать своими руками и недорого. Помните, прочность, долговечность и качество работы самодельной каретки для циркулярки зависит от качества сборки и выбранных материалов.

Источник

Что такое

Параллельный упор по-другому называется направляющей планкой. Предназначен для того, чтобы выполнить пропил строго по заданному размеру. Параллельным называется потому, что упорная направляющая плоскость должна во всех случаях располагаться строго параллельно плоскости пильного диска. В противном случае:

• если упор идет «на сужение», диск заклинит в заготовке;
• «на расширение» – диск будет отходить в сторону от заданного размера, пропил не будет точным.

В первом случае сама ручная электропила движется по заготовке.

При распиловке на стационарной циркулярке наоборот, заготовка движется относительно пильного диска.

Чем отличается от направляющей шины

Направляющая шина – более сложное в сравнении с односторонним упором устройство. Применяется только для ручных циркулярок, которые при пилении перемещаются по заготовке. В отличие от упора, могут ограничивать платформу электропилы с двух сторон.

Если при пилении по упору ручную циркулярку надо прижимать вручную, чтобы она не отодвигалась от планки, то при пилении по шине с двусторонним ограничением пила идет строго по ней. Это длинное приспособление, в комплекте с электропилами продается крайне редко. Предлагаются и разборные решения из нескольких элементов, которые при работе соединяются по длине.

Пример такой шины на следующем видео.

Показано довольно хлипкое приспособление. Подходит исключительно для тонких заготовок. При серьезных нагрузках могут рассыпаться соединения, не выдержать упорные пластиковые бортики или само основание. Тем не менее, в отдельных случаях приспособление может послужить и принести пользу.

Кроме этого, есть множество вариантов конструкций самодельных направляющих для подобных задач, с одно- и двусторонним ограничением.

Модель для ручной дисковой пилы

Упор входит в комплект продажи почти всех ручных циркулярок. Похожие упоры применяются вместе с ручными фрезерами и электролобзиками. Они могут иметь разное исполнение: два штыря и сама короткая направляющая планка, или планка на одной пластине.

Комплектный упор для ручной циркулярки Макита:

Такой упор крепится за основание самой электропилы и движется по ровной кромке заготовки (доски, бруса). Его применение ограничено – только на заготовках как минимум с одной ровной плоскостью, по которой можно направить направляющую планку.

Также есть ограничения по ширине заготовке.  На слишком узкой заготовке такой упор выставить тоже нельзя, ровная кромка уходит уже под станину циркулярки и недоступна для направляющей планки.

На слишком широкой доске, листе фанеру такой упор также не поставить, так как не хватит длины штырей или пластины, на которых держится упорная планка. В таких случаях применяется разметка (карандашом, маркером), по которой пилят, направляющая шина или отдельная планка по всей длине заготовки, не входящие в комплект электропилы.

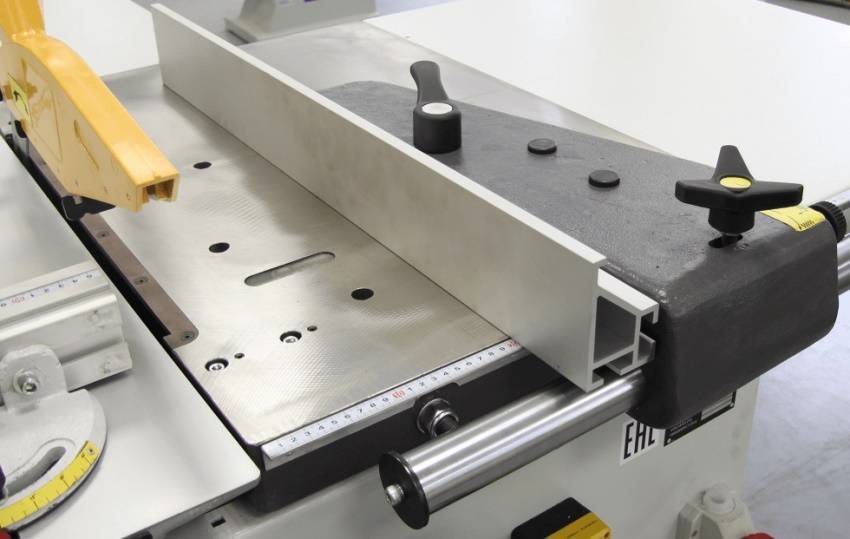

Модель для циркулярного станка с креплением к столу

Направляющую планку (параллельный упор) крепят на поверхности рабочего стола на нужном расстоянии от диска. Какое расстояние планки от диска, такой ширины будет отрезана заготовка.

При точной установке направляющей плюс/минус 1-2 мм. При «виляющем» диске большого диаметра – плюс/минус 2-4 мм. Поэтому после пробного пропила ширину отрезанной заготовки нужно промерять. Возможен значительный отход от заданной ширины.

Такой параллельный упор крепится к столу разными способами:

• на столе могут быть пазы под резьбовые зажимы (болты) для перемещения упора влево/вправо;
• часто упор крепят к столу струбцинами;
• есть модели с позиционером. Его платформа крепится на край стола, а планка выдвигается от платформы и назад на двух направляющих.

Модель для ручной дисковой пилы с креплением к столу

Когда ручная пила используется как стационарная, в перевернутом виде с закреплением в станине, направляющие применяются точно также, как и вышеописанные для стационарной циркулярки. Если ручная пила используется в обычном режиме, движется по заготовке, применение направляющих может отличаться.

1. Параллельный упор крепят к распиливаемой заготовке. Например, к листу фанеры струбцинами прижимаю уголок или саморезами – деревянный брусок. Сделав пропил, упор отодвигают под следующую заготовку.
2. Заготовку размещают на рабочем столе, струбцинами одновременно крепят к столу заготовку и параллельный упор.

В всех вариантах нужно внимательно следить, где будет проходить пильный диск циркулярки. Ни в коем случае при распиле он не должен касаться края рабочего стола или посторонних предметов. Поставив упор, следует заглянуть вниз и еще раз убедиться, что линия пропила будет проходить над пустотой.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

• лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
• 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
• бруски 50х50 мм;
• болты и саморезы.

Самодельная циркулярная пила своими руками, потребует подготовленные чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

• максимальная длина пропила – 350 мм;
• оптимальная оборотная мощность двигателя – 4500 об/мин;
• незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

Важно!Перед сбором конструкции амортизаторы необходимо разобрать, слить с них масло и выполнить воздушные отверстия. К преимуществам самодельной торцовочной пилы можно отнести следующие:

К преимуществам самодельной торцовочной пилы можно отнести следующие:

1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

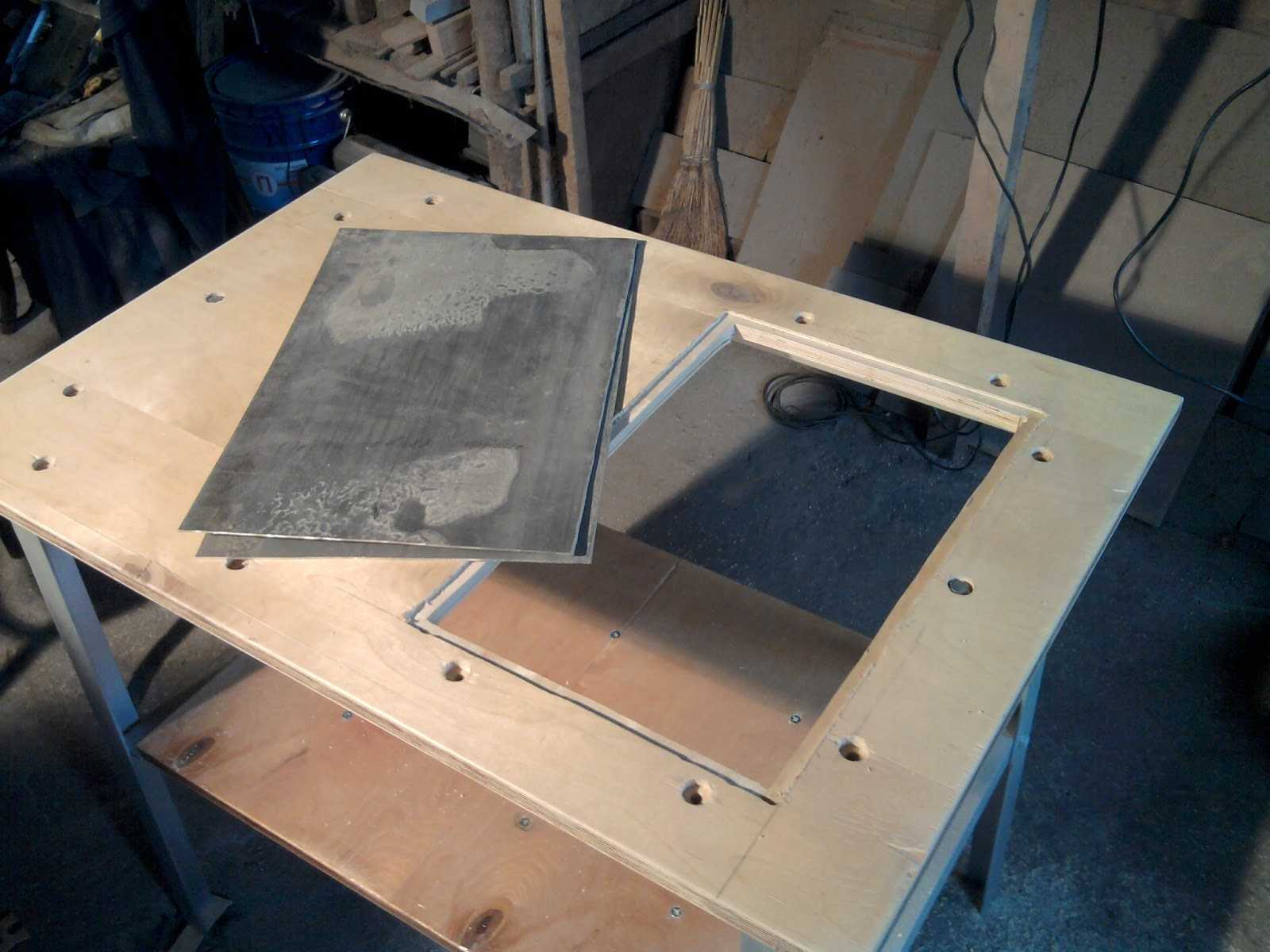

Этапы изготовления стола для циркулярной пилы

Создание стола для пилы следует начинать со сборки его каркаса. Для выполнения данной процедуры можно использовать брусья или обрезные доски, размер которых составляет пятьдесят на сто пятьдесят миллиметров.

Доски нужно сколотить в единую квадратную или прямоугольную конструкцию, которая будет служить и стяжкой каркаса, и основой для крепления ножек.

Сделанный каркас следует соединить с ножками, используя в ходе процесса специальные металлические уголки, шканты и саморезы.

Данные приспособления нужно использовать и для соединения собранного каркаса со столешницей.

В качестве альтернативного варианта элементы каркаса можно соединить не между собой, а с ножками будущего стола. Некоторые столяры считают, что данная конструкция обладает большей прочностью.

Установка пилы должна проводиться на перевернутой станине. Благодаря этому ее корпус и мотор окажутся снизу, а диск, иначе называемой рабочим лезвием, сверху.

Отверстие, позволяющее углубить остов пилы в стол, следует выпилить заранее при помощи пилы-ножовки или электрического лобзика.

Важно помнить о правильном подборе размеров отверстия, которое будет надежно «держать» пилу, гарантируя общую монолитность конструкции. Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость. Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость

Большинство циркулярных пил обладают специальными металлическими деталями, придающими им устойчивость.

Чтобы зафиксировать прибор на столешнице, следует изготовить четыре бруска с выпиленными канавками и просверлить в них отверстия под длинные болты.

В ходе прикрепления поддерживающих брусков и пилы к столешнице важно не повредить внешнюю часть станины, чтобы не создать на ее поверхности препятствий для нормального движения досок, предназначенных для распиливания. Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу. Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу

Когда пила будет надежно прикреплена к столу, нужно перевернуть станину и привинтить ее к стяжечному каркасу.

На данном этапе работ следует убедиться, что все работы были проведены правильно, и прибор функционирует без проблем.

Только после этого к столу можно прикреплять направляющие для материала.

Валы с сечением в форме цилиндра

Цилиндрическая конструкция дает возможность удерживать равновесие по всей длине, не допуская провисающих элементов из-за веса, который имеет шипорезная каретка. Данный вид направляющих получил еще название линейных опорных валов. Имеют точную фиксацию вдоль корпуса механизма благодаря резьбовым отверстиям. Такие направляющие позволяют передвигать каретки с большим весом, не допуская провисания.

Недостатки, связанные с цилиндрическими валами станков:

• Недолгий период эксплуатации.
• Значительный показатель люфта стержней.

Если в линейных подшипниках в равной степени взаимодействуют с нагрузками разных направляющих векторов, то на валах с цилиндрическим сечением шипорезная каретка не настолько устойчива.

На что обратить внимание при выборе

При выборе угловой пилорамы надо обратить особое внимание на характеристики пильного узла, а именно качество изготовления и диаметр дисков, мощность и частота оборотов приводного двигателя. Оптимальный выбор параметров пильного узла будет способствовать эффективному режиму работы всего лесопильного производства

Не стоит забывать и про другие технические характеристики, так как от них зависит потенциал использования оборудования и рентабельность предприятия

Оптимальный выбор параметров пильного узла будет способствовать эффективному режиму работы всего лесопильного производства. Не стоит забывать и про другие технические характеристики, так как от них зависит потенциал использования оборудования и рентабельность предприятия.

Несколько деталей, которые нужно запомнить:

1. Длина подаваемых заготовок зависит от размеров конкретно взятого станка.
2. Лучше выбирать станки с одинаковым посадочным диаметром диска.
3. Пилорама имеет ограничения по диаметру обрабатываемого дерева.
4. Более мощные двигатели дисковых пил повышают эффективность работы.

Правильный подбор дисковой пилорамы позволяет существенно повысить продуктивность труда, при этом сэкономив время и снизив уровень энергозатрат. Кроме того, качественный деревообрабатывающий станок будет положительно влиять на качество готовой продукции.

Детали

Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.

После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.

Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.

1. Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
2. Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.

Каким конструкциям отдать предпочтение

Не все могут позволить себе приобрести, скажем, обрабатывающий центр с ЧПУ для изготовления мелкосерийных деталей в домашних условиях, станок форматного типа или для токарных работ. Но самодельный агрегат с ЧПУ, сделанный собственноручно – реально. Собранное устройство в умелых руках продемонстрирует образцы правильной обработки деталей.

Собирая механику программируемых станков, обычно применяют самодельные линейные направляющие, так как в устройствах с круговым движением нет необходимости

Обратим внимание на некоторые конструкции, применяемые при этом

Оцинкованные или хромированные трубы

Они идут с различным диаметром можно использовать как стержни при монтаже маломощных устройств – плоскошлифовальных наждаков, сверлильных или токарных станков. По шлифованному цилиндрическому стержню осуществляется движение бронзовой втулки. Иногда суппорт делают и без нее. У труб – невысокая цен, их легко обрабатывать. Хотя есть минус: небольшой ресурс (стирание защитного слоя наступает спустя 15-20 проходок, после чего сталь изнашивается более интенсивно), нет нужного уровня прочности при высоких нагрузках.

Фрезер

Эффективен фрезер, в котором направляющий механизм изготовлен на основе бывшего в употреблении матричного принтера или печатной машинки «Янтарь». При таком варианте прослужит долго. Не нужно искать очень широкие подшипники, их внутренний поперечник должен равняться диаметру болтов.

Мебельные стержни

Проблему механики для станков с ЧПУ можно правильно решить при помощи мебельных стержней. Тем более, что самоделки с их применением гарантируют тщательную обработку на деревообрабатывающем, ленточно-шлифовальном оборудовании, и даже фрезерном с невысокой мощностью. Мебельные комплектующие относятся к дешевым, хотя ресурс у них небольшой.

Полированный вал

Недорогой и часто применяющийся тип направляющей. Сущность обработки – индукционно закалить верхний слой, что способствует повышению длительности эксплуатации и снижению интенсивности процесса изнашивания. Затем вал полируется, и каретка движется при минимальном трении.

Самодельные

Часто практикуется установка самодельных направляющих, используя то, что есть в наличии. Например, можно воспользоваться стальным уголком, подшипниками, гайками и болтами.

Предпочтение лучше отдать стальному уголку. Если использование механизма ожидается интенсивным, лучше его закалить и отшлифовать для снижения трения на подшипниках.

Штоки

Собирая маленький домашний станок, иногда пользуются, как направляющими, штоками автомобильных стоек из отечественного авто. Они прочны и изготовлены из металла высокого качества. Это ощутимо сократит затрату средств на стоимость комплектующих.

Шины

Есть и такой вариант: алюминиевые шины из распредустройства трансформаторной подстанции с впрессованными медно-графитными втулками от стартера МАЗа. А подвижные узлы делают из пневмоклапанов, которые применяются для управления пневмоцилиндрами.

При изготовлении направляющих и кареток для чпу своими руками (роликовых или шариковых), надо пользоваться такими ожидаемыми критериями:

• сохранение заданных параметров,
• плавное линейное перемещение кареток,
• эффективность работы,
• низкое трение.

ОБРАТИТЕ ВНИМАНИЕ! Некоторые умельцы советуют в механике на станке обойтись без втулок. Такой вариант возможен, но это чревато ухудшением производимых изделий, а сроки эксплуатации установленного устройства из стержней – снизятся

Алгоритм сборки самодельной циркулярной пилы

Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:

• из уголков делают прямоугольную раму;
• к ней приваривают четыре ножки по углам нужной высоты;
• на высоте около 200 мм от их нижнего края делают обвязку из уголков;
• на верхней раме монтируют вал;
• фиксируют на одной его стороне ведомый шкив, а на другой – диск;
• изготавливают и прикрепляют к станине стол с подъемным механизмом;
• на нижней раме делают площадку из уголков или листового металла под электродвигатель;
• на валу мотора фиксируют ведущий шкив;
• надевают ремень на шкивы;
• на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
• с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
• подводят питание к станку от стационарной сети.

Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.

Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Самодельные варианты

Простейший вариант не имеет подшипников, станины крепления, профильных направляющих и площадок, которые по ним передвигаются. Подвижный стол из листового материала передвигается по неподвижному рабочему столу. Уход влево-вправо предотвращается установленными с двух сторон ограничителями.

Более сложный вариант – платформа салазок движется на подшипниках, которые ходят по пазам в ограничителе. Минус варианта – при расположении направляющих сверху неподвижного рабочего стола подшипники, значительно поднимают рабочую платформу салазок, что уменьшает рабочий диаметр пильного диска (глубину пропила).

Также рекомендуем почитать интересную статью про направляющие для циркулярных пил, в которой мы подробно разбирали что это такое и как сделать ее своими руками.
