Насосные станции водоснабжения для частного дома. Цена и схема подключения

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

Запуск системы водоснабжения частного дома

Обязательным условием работоспособности системы перед первым пуском насоса, в случаях полного опорожнения резервуара является наличие воды в камере турбины и всасывающей линии. При несоблюдении этого требования жидкость не поступит в точку разбора, а элементы насоса перегреются и выйдут из строя.

Порядок заполнения всасывающей линии.

В верхней части корпуса турбины выкручивается заглушка, а на ее место вставляется лейка (фото 7).

Вода из пластиковой бутылки, не большими порциями, подается в всасывающую линию до ее истечения из под лейки.

Шаг 4

Лейка убирается и устанавливается заглушка.

После перечисленных мероприятий станция готова к запуску.

Всас можно заполнить реверсивным способ, то есть при наличии воды в магистральном трубопроводе, для исключения гидроудара на лопасти, плавно приоткрыть задвижку 23 или 24 и не закрывать ее до появления показаний на манометре 6.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

Рисунок 1.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

1 – бака на 500 литров;
2 – насоса;
3 – ресивера (мембранного бака);
4 – реле давления;
5 – бронзового пятиконечного переходника;
6, 17 – манометра;
7 – шланга с армирующей оплеткой;
8 – обратного клапана;
9 – поплавкового клапана;
10 – американки с наружной резьбой;
11 – американки с внутренней резьбой;
12 – бронзового перехода с емкости на внешнюю резьбу;
13, 14 – МРН (муфта резьба наружная);
15 – МРВ (муфта резьба внутренняя);
16 – бронзового перехода с наружной резьбы на внутреннюю;
18 – расходомера;
19 – сетчатого фильтра;
20 – 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Вступление

Насосная станция частного дома, это заводской собранный аппарат (устройство), предназначенный для подъёма и доставки воды от источника до дома, а также, автоматическим управлением эти процессом.

Подъем и доставку воды осуществляет насос (скважинный или поверхностный), поддерживает напор воды в системе гидроаккумулятор, а управляет включением/выключением насоса, блок автоматики связанный с гидроаккумулятором.

В конце статьи я дам схему подключения насосной станции в систему водоснабжения дома, но в этой статье, важнее, что для работы АНСВ (автоматической насосной станции водоснабжения), её необходимо правильно и безопасно подключить к электропитанию.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.
Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.
Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

Модели со встроенным эжектором используют при залегании воды не больше 7 метров. Такие насосы могут поднимать воду с повышенной концентрацией минеральных солей, газов и частиц размером до 2 мм. Способны создавать большой напор. Забор воды осуществляется с помощью армированного шланга, конец которого погружается в источник. Как правило, насос такого типа оснащен фильтром грубой очистки, который исключает попадание в корпус песка и других крупных загрязнителей.

Центробежный поверхностный насос со встроенным эжектором

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Самовсасывающий насос с выносным эжектором

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

Варианты установки насосной станции для частного дома

Существует несколько вариантов для монтажа насосного оборудования, независимо от расположения источника:

В подвале здания. Такой способ значительно облегчает обслуживание системы, так как имеется свободный доступ, но перед установкой следует подумать, так как некоторые виды насосных станций весьма шумные;
Может располагаться в здании, отдельно стоящем возле колодца, но здесь потребуются дополнительные расходы на постройку;
В кессоне – это расположение происходит ниже промерзания грунта.

Как выбрать месторасположение?

Насосное оборудование издает сильные вибрации, основание на котором будет стоять система должно быть прочным надежно закреплено. В противном случае результатом вибраций могут стать течи в местах стыков водопровода, также конструкция не должна соприкасаться со стенами.

Систему нельзя подвергать морозам, комната должна быть отапливаемой, минусовая температура приведет к повреждению всех деталей.

Рейтинг станций водоснабжения 2020

Elitech CAB 1000H/24

Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м3/ч — хватит для мойки, санузла, душевой кабины и ванны.

Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.

Джилекс Джамбо 50/28

Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.

Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м3. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.

Denzel PS 800X

Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м3/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.

Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.

Вихрь ACB-1200/24

Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м3/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.

Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м3 — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).

Metabo HWW 4000/25G

Хорошая производительная насосная станция от Metabo способна качать до 4 м3/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.

Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.

Karcher BP 3

Немецкая компания Karcher славится выпуском качественной техники для дома, и данная насосная станция не стала исключением. Это лучшая станция водоснабжения в соотношении цена/качество. Здесь отличное качество сборки – нигде ничего не скрипит, не люфтит и не шатается. Агрегат оснащен двигателем мощностью 800 Вт, который обеспечивает напор в 36 м и закачку воды до 3 м3/ч.

Станцию водоснабжения можно назвать компактной и легкой, так как она весит всего 11,3 кг. Объем гидроаккумулятора составляет 19 л. Минусом является небольшая длина сетевого шнура — всего 1 м. Станция имеет встроенную защиту от перегрева и обратный клапан. Производитель дает гарантию на прибор целых 5 лет.

Насосы для водоснабжения и отопления:

Насос для колодца: какой выбрать для эффективной работы
Выбираем циркуляционный насос для отопления: на что обратить внимание?

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

Схема прямого подключения устройства в подающий трубопровод.
Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

Глубинный насос, качающий воду в накопитель.
Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Варианты схем подключения насосной станции для частного дома

Существует две схемы монтажа: двухтрубная и однотрубная, выбор будет зависеть от конструкции водопровода. Двухтрубная схема применяется, в случае если требуется производить подачу воды с большой глубины более 20 м. Однотрубная конструкция применяется при глубине менее 10 м.

Подключение по двухтрубной схеме

Сначала собирается эжектор, для подключения водопровода имеется 3 выхода.

Фильтр-сетка устанавливается снизу на эжектор, если в систему попадут песок и мелкий мусор из скважины, она защитит от повреждений;
Монтаж раструба происходит на верхнюю часть, и после устанавливается сгон. Возможно, потребуется присоединить несколько сгонов, чтобы добиться необходимого сечения;
Муфта монтируется на конец сгона, она будет выполнять функцию перехода на водопровод.

Нужно проследить, чтобы вся конструкция системы и ее стыки были герметичны, так как если произойдет забор воздуха, то оборудование может начать нестабильно функционировать и потерять значительно в мощности. С помощью фум-ленты, прокладок или специализированной пасты надежно фиксируются резьбовые соединения.

Во время процесса проводки труб на место, требуется позаботиться о некотором запасе. После прокладки труб приступают к подключению:

Оголовок монтируется на обсадную трубу;
С помощью любого длинного предмета вычисляется глубина погружения труб. Входной патрубок примерно на 1 метр должен не доходить дна скважины;
Полиэтиленовые трубы монтируются к конструкции эжектора;
На оголовок скважины монтируется колено;
Пластиковые трубы проходят через колено. Трубы при прокладке могут быть соединены переходниками или быть изогнуты;
На необходимую глубину опускается конструкция эжектора;
Оголовок фиксируется на обсадной трубе с помощью армированного скотча.

До дома прокладываются трубы, они проходят через фундамент ниже показателей промерзания грунта. После, к водному патрубку насосной станции подключают трубы, все фиксируется разводным ключом.

Запускать насос на сухую нельзя, требуется залить воды в верхнее отверстие насосной станции, эту процедуру требуется выполнить один раз. После первого пуска проверяется давление, по усредненным показателям оно должно составлять 1,5 атмосферы. При необходимости с помощью автомобильного насоса эти показатели можно повысить.

После установки насосной станции, оборудование запускается в тестовом режиме, и проверяется работоспособность системы.

Цена на работу по установке станции

Собрать станцию без помощи кого-либо, можно. Но, если вы решили пригласить специалиста, будьте готовы заплатить кругленькую сумму. Цена на монтаж большая и определяется из расчета. Выгоднее ставить узел в сборе, с предустановленным насосом на гидробак. За это нередко можно заплатить до 5000 руб., вот только что вода в дом должна быть уже подведена. Стоимость варьируется сложностью работы, количеством подключаемых расходников.

Касательно установки, когда насос опущен под землю, то такая услуга наиболее дорогая. Она предполагает опускание на глубину, да и последующий монтаж крышки обсадки, подключение шланга к насосу, прокладку кабеля, использование гидробака. Наем специалиста обойдется до 7000 рублей, включительно.

Монтаж влетит в копеечку, применяя в работе паяльник для труб ПНД. Резьбовое соединение обходятся дешевле, но оно менее надежно. Соединениях удобно разбирать, ремонтировать и выполнять обслуживание. Риск заплатить дороже включает в себя обустройство приямка.

Это земляные работы, в том числе работа спецтехники по подъему колец. Чтобы сэкономить и сделать работу самому рекомендуется обустроить приямок из красного рядового кирпича. В любом случае, нахождение станции на улице предполагает утепление, иначе она замерзнет.

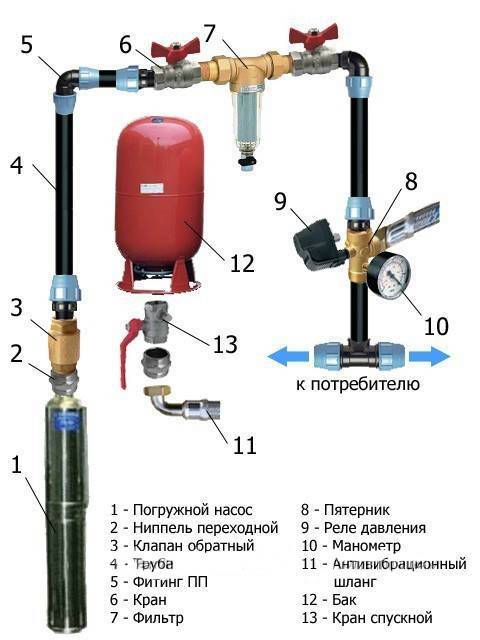

Составные части насосной станции на основе погружного насоса

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
Реле давления — подробно рассматривалась здесь.
Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
Фильтр грубой очистки — может применяться обычный грязевик или колба

Если собрать все вышеперечисленное в один узел, то получится следующее:

Это конечно же не единственный вариант для сборки насосной станции и здесь нет блока защиты от «сухого хода».

Он устанавливается на напорной магистрали до первой точки разбора.

В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше.

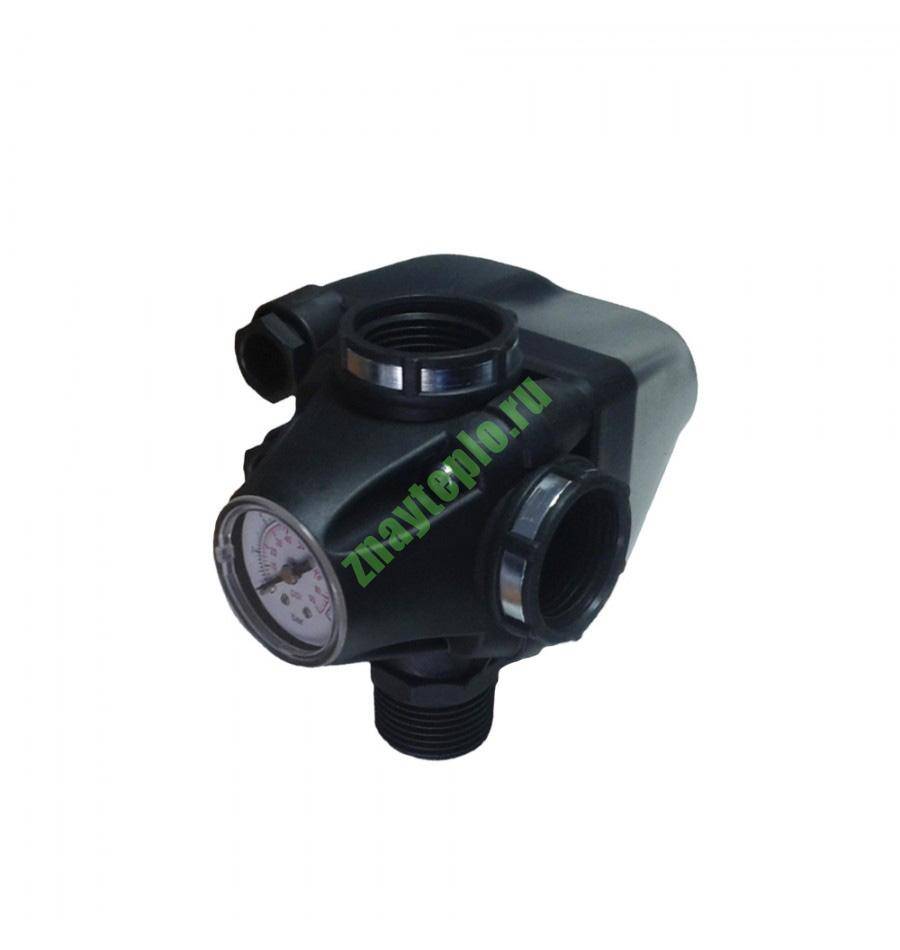

Для примера рассмотрите модель реле давления Italtecnica PM5-3W.

Italtecnica PM5-3W

Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления.

Но надежность такого узла ниже, чем у вышеописанной сборки.

К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Выбор места расположения

Есть несколько правил, которых нужно придерживаться. Например, если насосная станция будет установлена вблизи от источника воды, это поможет обеспечить стабильную работу всех агрегатов. Место, где установлено оборудование, должно быть сухим и теплым.

Важным требованием является хорошая вентиляция. Нужно также, чтобы элементы системы не касались стен. Поэтому, хотя теоретически насосная станция может быть смонтирована в здании, на практике это случается только в домах, где есть котельная со звукоизоляцией или хотя бы большое помещение общего пользования.

Место установки станции должно быть сухим и теплым.

Иногда станции устанавливают в подвале или на цокольном этаже. Но тогда придется побеспокоиться об их тепло-, звуко- и гидроизоляции.

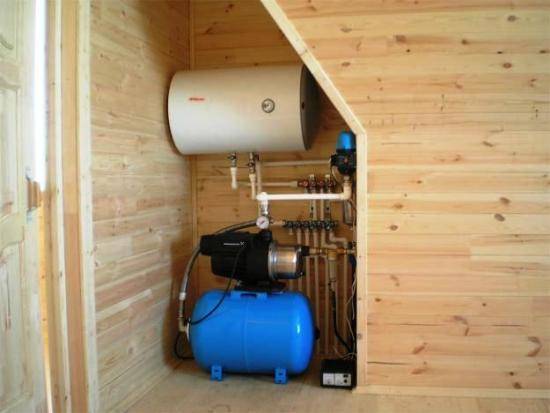

Есть еще вариант монтажа насосной станции на специальной платформе в колодце. Но это затрудняет доступ к оборудованию при техобслуживании.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.
