Кондуктор для сверления отверстий

Кондукторы, представленные на отечественном рынке

Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.

Assistant

Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

Dubel-Profi

Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

«Кондор»

Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

Статья взята из видеокурса «МЕБЕЛЬ ДЛЯ ДОМА СВОИМИ РУКАМИ» продукт сайтаdelaydoma.ru Конечно, будет правильнее заказать изготовление такого рода кондукторов в специализированной мастерской, где и материал имеется подходящий и точность сверловки отверстий станочная. Однако на то мы и домашние мастера чтобы справляться с подобными задачами .

DVDкурсе. В ряде случаев две операции РАЗМЕТКА и СВЕРЛЕНИЕ можно совместить, это позволяют сделать так называемые мебельные кондукторы

. Кондукторов существует множество разновидностей.

За основу возьмем кусок арматуры квадратного сечения – материал довольно распространенный.

Стандарт сечения – 10 х 10 мм, что позволит сделать кондуктор для конфирматов

1.Брусок зачищаем напильником от ржавчины и лишних заусениц.

Обрабатываем торцы, чтобы получился правильный параллелепипед.

Размечаем центра мест сверления отверстий – от боковой грани 8 мм (середина толщины ЛДСП), от торца – шагом 32 мм (общепринятая система мебельных креплений, имеет кратность 32 мм). Сверлим отверстия диаметром 5 мм.

Важно – острое сверло и твердая рука —

2.Упор мебельного кондуктора – металлическая пластина толщиной ~ 0,7мм. или какую найдёте. От заготовки отмечаем и отрезаем полоску 25 мм шириной —

3.Предварительно накернив зубилом место сгиба пластины кондуктора зажимаем ее в струбцине либо тисках и загибаем при помощи молотка —

4.Если пластина не тонкая, в любом случае при сгибе острого угла не получится, поэтому напильником скругляем металлический брусок кондуктора в месте его примыкания —

5.Зажимаем обе детали, соосно совместив их между собой.

Со стороны пластины сверлим отверстие под резьбу, при этом детали конуктора лучше зажать дополнительной струбциной —

6.Нарезаем резьбу, зажимаем винтом —

7.Тоже проделываем с другой стороны и желательно в торце кондуктора.

Выступающий край полосы кондуктора обрезаем —

8.Острые края сглаживаем напильником, получаем почти готовый мебельный кондуктор, остается лишь к торцевому его упору приклеить небольшие накладочки.

Как видно на фото это необходимо сделать для полноценного прилегания кондуктора к детали. Их можно вырезать, например, из листового пластика толщиной ~1 мм и приклеить клеем, типа «Момент».

ПРИМЕЧАНИЕ: какие либо кондукторы для мебели из ДСП, дерева, пластмассы, мягких металлов, листовых металлических материалов – не годятся , так как при эксплуатации их конструкция и отверстия разбиваются, что приводит к неточному сверлению.

Более полный обзор мебельных приспособлений, инструментов, кондукторов и шаблонов Вы найдете в нашемDVDкурсе. При создании мебели практически все детали соединяются встык. Для такой цели используются шканты, в которых необходимо сделать отверстия. Именно для этого потребуется кондуктор. Подобное оборудование можно приобрести или выполнить своими руками.

Кондуктор представляет собой планку с несколькими отверстиями и гильзами. Подобное приспособление фиксируется к необходимой детали, а затем в гильзу аккуратно вставляют сверло и выполняют отверстие. Для закрепления двух деталей потребуется один кондуктор, благодаря чему фиксация получается надежной.

Преимущества изделия:

• точность сверления;
• простота и быстрота создания отверстий.

Стоит отметить, что кондукторы иногда применяются в машиностроении, а не только в строительстве. Более того, с помощью данного приспособления можно выполнять отверстия в цилиндрических заготовках и трубах. Также кондуктор позволяет делать перпендикулярные отверстия.

Самостоятельное изготовление

Для работы необходимо подготовить следующие материалы и инструменты:

• лист из металла или деревянная доска;
• сварочный аппарат;
• углошлифовальная машинка;
• дрель;
• отвертки;
• кусачки;
• наждачная бумага;
• плоскогубцы;
• арматура размером 10*10 мм.

Далее придерживайтесь следующей инструкции:

• Сделайте заготовку. Ее необходимо зачистить наждачной бумагой. Сделайте разметку будущих отверстий. Для этого существует стандарт, который говорит, что расстояние между центрами должно составлять 32 мм.
• Выполняем сверление.
• Следующим шагом вам необходимо сделать опору из металлической пластины. Ее толщина должна быть 1 мм. Ее необходимо согнуть и разметить место для резьбы.
• Соедините две детали между собой.

Параметры изделий

Размеры

Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):

• 5х40;
• 5х50;
• 6,3х40;
• 6,3х50;
• 7х40;
• 7х50;
• 7х60;
• 7х70.

Ниже приведет вес 1000 штук метизов:

1. Винт-конфирмат 5х40 мм – 4,4 кг.
2. Винт-конфирмат 5х50 мм – 5,49 кг
3. Винт-конфирмат 6,3х40 мм – 7,0 кг.
4. Винт-конфирмат 6,3х50 мм – 8,3 кг.
5. Винт-конфирмат 7х40 мм – 7,2 кг.
6. Винт-конфирмат 7х50 мм – 9,0 кг.
7. Винт-конфирмат 7х60 мм – 14,0 кг.
8. Винт-конфирмат 7х70 мм – 21,0 кг.

Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.

О процессе монтажа конфирматов расскажет этот видеоролик:

Для столярных работ

Наиболее разнообразен перечень кондукторов для подготовки столярных соединений. В этих целях успешно используются как одиночные изделия, так и целые серии приспособлений, использование которых существенно расширяет спектр выполняемых операций.

Один из наиболее распространённых видов кондукторов позволяет быстро и точно выполнить сверловку для выполнения потайных соединений на косых шурупах. Из примеров можно привести Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Эти приспособления сильно отличаются по конструкции, некоторые могут не иметь штатных средств фиксации и требуют применения быстрозажимных струбцин. Тем не менее техническое исполнение всех кондукторов находится на высоком уровне.

В целом продукция таких брендов как Kreg, Wolcraft и CMT это полноценные системы для выполнения столярных соединений на шкантах и стяжках minifix/rafix, а также разметки и сверления совмещённых отверстий, в том числе и глухих. В линейках можно встретить направляющие приспособления для выполнения ящичных соединений на пазах типа «ласточкин хвост» и кондукторы, заменяющие ламельные фрезеры.

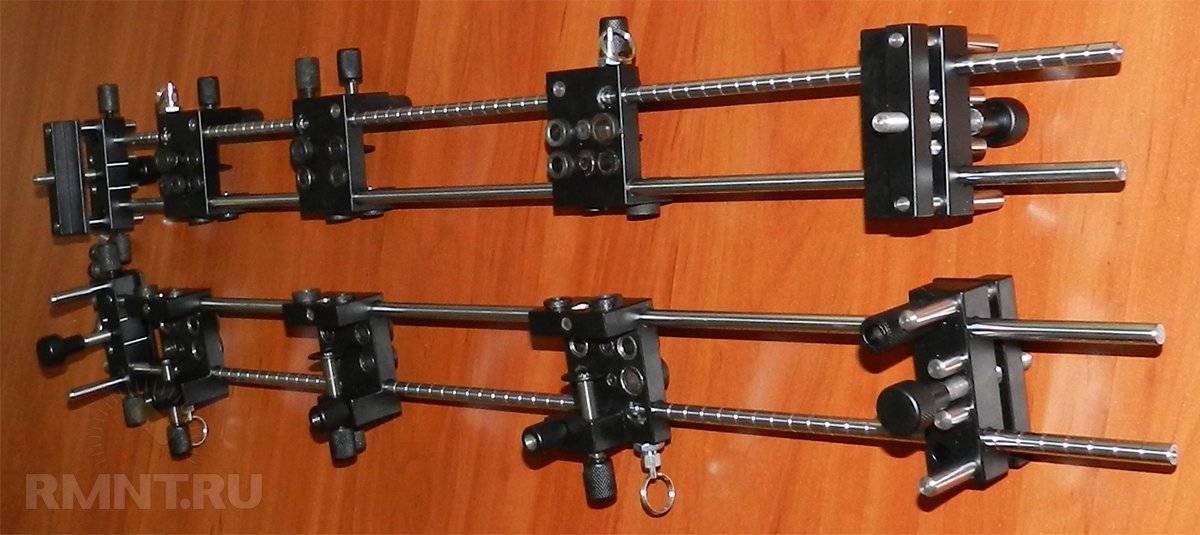

Системы Assistant и KWB Linemaster это практически самостоятельное оборудование рабочего места столяра, сильно упрощающее разметку и изготовление присадочных отверстий с высокой точностью. Кроме того, у Kreg имеется уникальные в своём роде шаблоны для быстрого крепления выдвижных ящичных направляющих и газовых стоек, а также кондуктор для ручного сверления под установку дверных петель.

Требования к физическому состоянию кондуктора

Для того чтобы 8-12 часов (столько длится смена) проводить в салоне троллейбуса, постоянно перемещаясь из одного его конца в другой, кондуктор должен быть физически выносливым человеком. Он не должен бояться ни жары летом, ни мороза зимой, ни сквозняков круглый год. А еще хороший специалист:

• говорит на языке пассажиров (это значит, что он не падает в обморок от обилия нецензурной лексики);
• с детьми и интеллигентными пассажирами общается вежливо и культурно;
• не боится требовать оплату с подвыпивших буянов и хулиганствующих подростков;
• при случае может разрядить атмосферу удачной шуткой.

Эти требования не прописаны в инструкциях, необходимые навыки приобретаются только в процессе работы.

Самостоятельное изготовление

Этот раздел статьи будет интересен тем, кто задается вопросом, как сделать универсальный мебельный кондуктор под шканты в домашних условиях быстро и качественно. Для данной цели лучше всего использовать металлический уголок или швеллер. Прежде чем сделать кондуктор, вам потребуется предварительно создать шаблон, по которому будут формироваться отверстия. Схему можно начертить на обычном листе бумаги. Затем проводится разметка непосредственно на уголке, после чего деталь неподвижно фиксируется тисками или струбцинами и выполняется просверливание.

Внимательно следите за тем, чтобы процесс осуществлялся строго перпендикулярно, без малейших отклонений. С такой задачей отлично справляются сверлильные станки, так как вручную труднее выдержать идеальную вертикаль с углом в 90 градусов

Обращаем ваше внимание на то, что диаметр сверла должен соответствовать диаметру отверстий будущего изделия, которое вы планируете обрабатывать при помощи самодельного шаблонного устройства. Кондуктор для сверления под конфирмат готов, и теперь вы можете испытать его на практике

Назначение

Данное приспособление требуется чтобы направить сверло с высокой точностью в заданное место, обеспечив при этом прямоту и точность его прохождения по всей глубине просверливания отверстия. Работая с ручной дрелью, довольно сложно выдерживать заданное направление. При необходимости выполнять ряд отверстий на определенном расстоянии друг от друга приходится делать разметку для каждого из них. В шаблоне для мебели имеются сквозные отверстия для вхождения сверла, места которых соответствуют чертежу изделия.

При отсутствии кондуктора приходится прибегать к более трудоемкому способу – накерниванию разметочных линий. Керн – это углубление на поверхности при ударе молотком по специальному конусу, называемому кернером. При установке кондуктора над заданной точкой начинать работать можно без накернивания. Сверло попадет в нужную точку точно и не отклоняется от заданного направления.

Кондуктор применяют на стадии сборки, крепежа фурнитуры и при иных технологических операциях. При необходимости выполнения нескольких рядов отверстий по шаблону кондуктор значительно экономит время. Практически незаменимым кондуктор бывает, когда отверстия планируются в закругленной форме. Конец сверла при нажатии соскакивает с обозначенного чертежом места. Кондуктор фиксируется на детали и точно выполняет работу.

Практически для любой мебели кроме деревянной используют металлические конструкции. Часто они представляют собой трубы, сквозь которые необходимо просверлить ряд отверстий

В этом случае при изготовлении кондуктора особое внимание следует уделить надежному креплению его на металлической трубе. Как правило, угол при сверлении должен составлять 90˚. Более редкий и трудный вариант – сверление «наискось»

При этом следует делать регулировку длины фиксирующих элементов. Сверлить по касательной невозможно, просто держа дрель в руках. Работа с использованием кондуктора для мебели делает этот процесс несложным. Следует выставить высоту. При этом заготовку плотно прижимают к упору. Отверстия получаются точными и под требуемым углом

Более редкий и трудный вариант – сверление «наискось». При этом следует делать регулировку длины фиксирующих элементов. Сверлить по касательной невозможно, просто держа дрель в руках. Работа с использованием кондуктора для мебели делает этот процесс несложным. Следует выставить высоту. При этом заготовку плотно прижимают к упору. Отверстия получаются точными и под требуемым углом.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными. При применении проводника отпадает необходимость делать расчет и размечать места для отверстий. Это понижает трудоемкость и уменьшает время работы.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Общая информация о кондукторах

Разновидности кондукторов

Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.

Рассмотрим основные виды приспособлений.

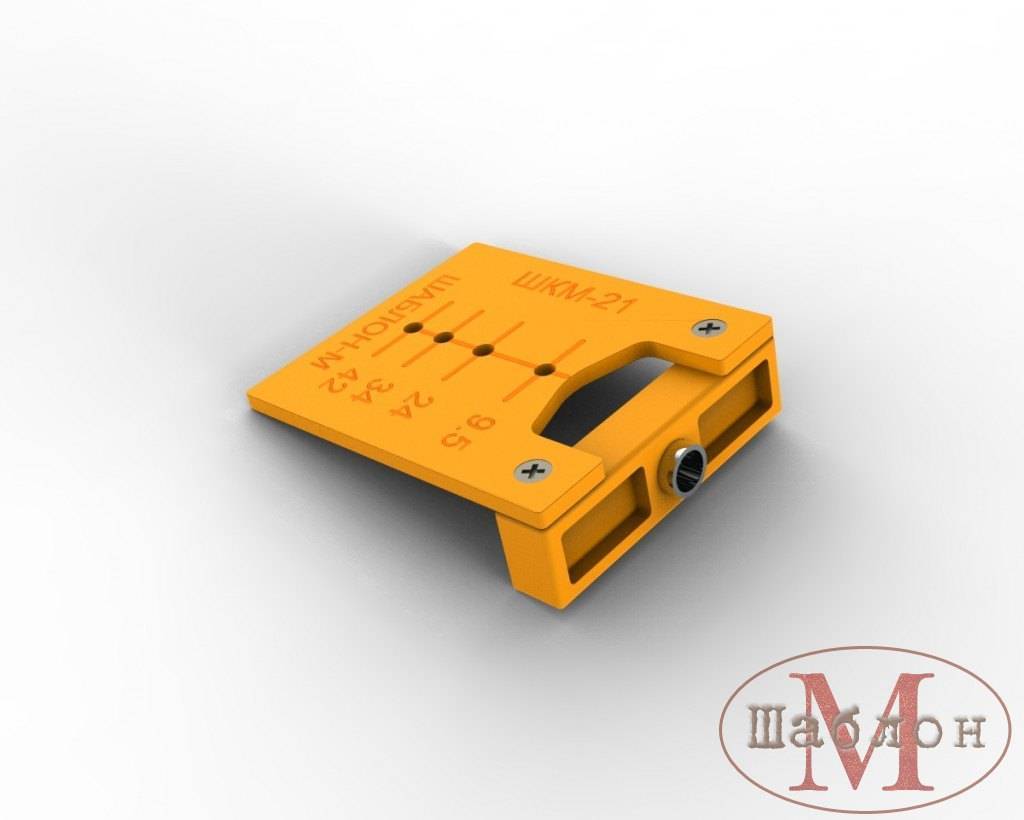

Накладные

Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.

Поворотные

На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.

Универсальные

Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.

Описание кондукторов

Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.

Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.

Сферы применения

Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.

Машиностроение

В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.

Мебельное производство

Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.

При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.

Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.

Строительство

Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.

Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.

Основные преимущества использования

Кондуктор можно купить или сделать самостоятельно.

Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.

Так почему следует использовать кондукторы для сверления отверстий:

1. Интуитивно понятное использование, не требующее профессиональных навыков.
2. Низкая цена устройства, а так же возможность самостоятельного изготовления.
3. Экономит много времени.
4. На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
5. Соблюдение точности при сверлении.

Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Читать также: Какая нержавейка магнитится и почему какая пищевая

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

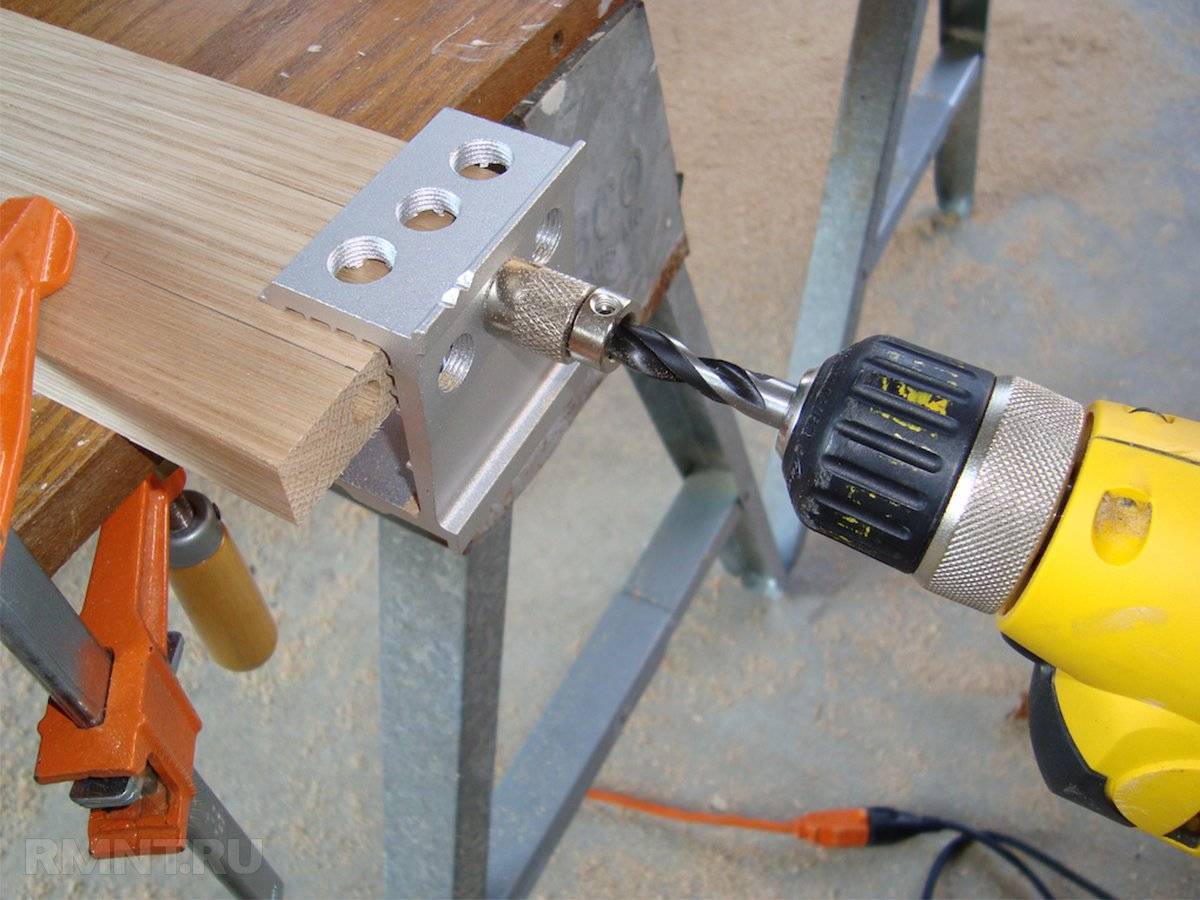

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Покупной или самодельный: что лучше

При сборке мебели использование такого приспособления обязательно. Кто-то предпочитает купить готовый вариант в магазине, а многие изготавливают их самостоятельно.

Что касается продажи, то их можно найти практически в каждом строительном магазине. Однако здесь может оказаться, что купленное оборудование может не подойти под ваши запросы.

На стоимость изделий влияют следующие факторы:

• способ использования;
• размерный ряд;
• изготовитель.

Простое оборудование имеет невысокую стоимость, а вот изделия с дополнительными функциями будут стоить подороже.

Имея немного представления о кондукторе и некоторые инструменты можно изготовить его своими руками.

Классификация

По особенностям использования кондукторы классифицируют на следующие виды:

• Накладные. Это простые и мобильные приспособления, не требуемые фиксации, но удерживаемые рукой. Ввиду этого сверление с применением данных кондукторов приходится осуществлять одной рукой. Их используют преимущественно при обработке ДСП- и МДФ-плиты. Рассматриваемые приспособления легко создать самостоятельно.
• Поворотные. Данные кондукторы оснащены кронштейнами. Рассчитаны на выполнение сверления в двух прилегающих плоскостях с одного захода.
• Скользящие. Эти устройства ориентированы на создание нескольких отверстий без смены установок. Они относятся к профессиональному оборудованию, требующему соответствующих навыков.
• Угловые (под углом). Представлены узкоспециализированными вариантами, рассчитанными на проделывание отверстий под разными углами. Нередко выполнены по накладной схеме.
