Кованые лестницы

Идеи планировки двухэтажного дома

Определить конструкторские решения будущего коттеджа с первого раза удаётся не всегда. В большинстве случаев на это уходит много времени, так как разработка планировки двухэтажного дома имеет много особенностей, которые должны учитываться с предпочтениями каждого проживающего. Сделать это можно самостоятельно или обратиться к услугам специалистов. В качестве примера представляем несколько оригинальных идей.

Проект № 1

  • Общая площадь: 170,7 м2.
  • Жилая площадь: 70 м2.
  • Площадь первого этажа: 92 м».
  • Площадь второго этажа: 17,7 м2.
  • Размер дома: 9,9*15,5 м.

Проект двухэтажного дома площадью более 150 м2Источник innstroy.ru

Лаконичный коттедж эконом-класса, укомплектованный всем необходимым для комфортного проживания семьи из четырёх человек. Планировка первого этажа показывает наличие просторной гостиной, расположенной в заднем крыле дома. Помещение объединено с кухонной рабочей зоной и столовой. Строгая прямоугольная форма станет причиной зонирования большого зала на несколько частей. Делать это придётся внутренними элементами отделки (обоями, кафелем, мебелью). Небольшое пространство совмещённого санузла (4,4 м2) станет проблемой для монтажа ванной. Владелец будет вынужден решать между душевой кабинкой или уголком.

Проблема первого этажа решается благодаря увеличившемуся санузлу на втором. На 5,8 м2 уже удастся разместить небольшую ванную и остальную сантехнику. Оригинальным может показаться решение второго кабинета с аналогичными характеристиками. Вы скажете, — «Для чего на втором этаже 2 туалета!». Ответ очевиден – дети. Они растут по одному принципу: захотел один, побежал и второй. Поэтому на данном примере планировки эта проблема устранена.

3 спальни могут использоваться для членов семьи, оставшаяся внизу – в качестве гостевой. Бросающимся в глаза недостатком является отсутствие кладовой или гардеробной.

Проект № 2

Проект двухэтажного дома площадью более 150 м2Источник www.faulaconstruction.com

Проект первого этажа дома площадью более 200 м2Источник drevkostroy.ru

  • Общая площадь: 236,38 м2.
  • Жилая площадь:212,69 м2.
  • Площадь первого этажа: 141,4 м2.
  • Площадь второго этажа: 95,3 м2.

Оригинальный, а самое главное – стильный и современный дом, относящийся к стилю хай-тек. Огромные, во всю стену, панорамные окна, зал для занятия тяжёлой атлетикой или фитнесом на первом этаже. Преимущества планировки двухэтажного дома в следующем:

  • Наличие просторной общей зоны, образованной объединением гостиной, столовой и кухни.
  • Дополнение первого этажа спортзалом.
  • Классная веранда на втором.
  • Сближающие с природой панорамные окна, через которые отлично просматривается ухоженный ландшафт участка.
  • Отдельный вход в санузел из главной спальной второго этажа.

Такая планировка нацелена на людей, предпочитающих современный стиль, спортивный образ жизни и не принимающих старую добрую классику.

Проект № 3

Проект двухэтажного дома площадью более 250 м2Источник demo2.sbsite.ru

  • Общая площадь: 287,8 м2.
  • Жилая площадь: 95 м2.
  • Площадь первого этажа: 118,7 м2.
  • Площадь второго этажа: 111 м2.

Дом в классическом стиле с отдельной котельной, поделённой кухней, раздельным санузлом, большой террасой и спальней на первом этаже. Последнюю, при необходимости, можно использовать как гостевую. Благодаря наличию всего этого, планировка предстаёт в индивидуальном стиле и подойдёт для утончённых, любящих оригинальность людей.

Уникальность и отличие заканчиваются после подъёма по лестнице. Второй этаж коттеджа предстаёт в стандартном виде:

  • Несколько спален.
  • Санузел.
  • Гардеробная.

Проект № 4

Проект двухэтажного дома площадью 182 м2Источник myhome.nifty.com

  • Общая площадь: 182,1 м2.
  • Жилая площадь: 53 м2.
  • Площадь первого этажа: 95,9 м2.
  • Площадь второго этажа: 87,2 м2.

Дом со вторым этажом мансардного типа, построенный в стиле шале. Планировка просторного первого этажа полностью отдана под так называемые нежилые помещения и гостиную, площадью 26,78 м2. На входе гостей встречает небольшая прихожая с дверью в кладовую, чуть дальше санузел и рабочий кабинет главы семейства. В отсутствии необходимости такого помещения допускается перепланировка под другие цели, например, детская игровая комната, просторная гардеробная или что-то иное.

Хотя кухня и гостиная размещены в одном большом зале, разделение происходит благодаря зонированию внутренней отделкой и небольшому «притоплению» в заднее крыло дома. Здесь же выход на террасу.

Второй этаж дома спроектирован по классическому принципу: 3 спальни, коридор с лестницей в центре и просторный санузел.

Преимущества и недостатки

Так как вы планируете сделать винтовую лестницу на второй этаж, предварительно следует взвесить все за и против, потому что, несмотря на свои достоинства, эта модель имеет и ряд недостатков, которые в некоторых случаях могут показаться вполне существенными.

Преимущества винтовой конструкции:

  • Компактность. По сравнению с маршевой лестницей занимает минимум места, при этом передвигаться по ней удобнее, чем по раскладным или приставным моделям.
  • Декоративность. Винтовой подъем на этаж выглядит очень эффектно, особенно если использовать плавные переходы и мягкие закругления.
  • Бюджетность. Построить винтовую лестницу самому гораздо проще и дешевле, на неё требуется меньше материалов.

Недостатки винтовых лестниц:

  • Затруднение в подъеме грузов. Из-за поворотов и ограниченного пространства перенос габаритных предметов становится весьма затруднительным.
  • Меньшее удобство. Передвигаться, особенно вниз, по винтовой конструкции сложнее. Если не соблюдать правила проектирования, страдает не только комфортабельность, но и безопасность.

Главным преимуществом винтовой конструкции является её компактность

Дизайн лестничного марша

Среди основных правил при подборе и декорировании лестницы выделим:

  • надежность и долговечность;
  • оптимальное соотношение физических параметров;
  • комфорт при подъеме и спуске;
  • эргономичность (особенно важна для небольших помещений);
  • эстетичность.

Стандартные лестницы выглядят достойно, но в современном дизайне появилось большое количество иных вариантов оформления. Самый яркий пример – на больцах.

Оформление зависит от стиля помещения:

СтильДизайнМатериалы
Классика.На косоуре или тетиве.Дерево, металл.
Лофт.Бетонный марш и на косоуре.Камень, металл.
Минимализм.На больцах или косоуре.Дерево, стекло, металл.
Современный стиль.Любой тип лестницы.Любые материалы.

Особенности выбора

Не стоит спешить к мастеру с первым понравившимся эскизом. Сначала стоит продумать или будет лестница внутри дома удобной для всех домочадцев. Так, если в доме есть малыши, пожилые родственники или домашние животные, то следует отталкиваться, прежде всего, от безопасности при выборе перил для лестницы. Немаловажным является комфорт при поднимании на второй этаж коттеджа или спускании с него.

Существуют проверенные на практике правила и нормы, такие как:

  • если лестница не очень широкая (не более 125 см), то обязательно нужны перила с обеих сторон. Если же она шире в два раза, то желательно сделать поручни по центральной линии;
  • в доме с малышами высоту кованых перил необходимо делать довольно большой (не ниже 120 см);
  • некоторые образцы располагаются прямо у стены. В этом случае пригодятся настенные поручни;
  • металлический узор должен быть прочным и выдерживать большую нагрузку.

Какие бывают винтовые лестницы?

Всего известно четыре типа винтовых лестниц. Каждый из них имеет свои особенности и тонкости установки.

1. Первая конструкция состоит из простых ступеней, имеющих клиновидную форму. Широкий конец каждой ступени опирается на стены, которые окружают лестницу, а узкий конец крепится на опорный столб. Последний, в свою очередь, выполняется из толстых концов самих ступеней или же из кирпичной кладки.

Винтовая лестница первого типа

2. Винтовая лестница на второй этаж может выполняться и без участия опорных стен. Этот тип предполагает консольный монтаж отдельных ступеней на среднем монолитном опорном столбе.

Винтовая лестница на опорном столбе

3. Металлические винтовые лестницы считаются одними из самых популярных сегодня. Особенно, стальные конструкции, имеющие внутренний опорный стержень. Он является несущей основой всей лестницы, поэтому его выполняют из металлической трубы с толстыми стенами, диаметр которой равен 50 миллиметрам и больше.

Металлическая винтовая лестница

4. Самые сложные по монтажу и конструкции, но одни из красивейших – лестницы без привычного опорного столба. Крепятся ступени таких лестниц в тетивы, загнутые в форме спирали. Они же переходят в несущие перила.

Самый сложный по исполнению тип винтовых лестниц

Элегантная винтовая лестница в эклектичном интерьере

Необычный дизайн винтовой лестницы в экостиле

Возможные конструктивные решения

Конструкции кованых лестниц в частном доме постоянно совершенствуются и улучшаются. Принятие решений во многом зависит от наличия свободного места для установки и назначения, которое может быть парадным, бытовым или хозяйственным. В пространственном расположении лестница на верхний этаж может иметь вид:

  • одного прямого марша;
  • винтового подъема;
  • Г-образной или П-образной формы в 2 пролета;
  • криволинейными.

По способу установки и закрепления ступеней лестничная конструкция может быть:

  • опорной, с одной или двумя несущими балками;
  • с закреплением опорных элементов на стене;
  • самонесущей, где каждая последующая ступень подвешена на предыдущую, а самая верхняя опирается на горизонтальную несущую консоль.

Последняя конструкция визуально как бы висит в воздухе, ни на что не опираясь, отчего выглядит легко и изящно.

Маршевые лестницы

В большинстве случаев — это основательные, большие конструкции с одним прямым пролетом, занимающие значительную часть пространства помещения. Их устанавливают в больших домах, где вопрос экономии полезной площади не имеет большого значения, а так же в офисных, общественных и производственных зданиях. Широкие и прочные марши удобны в пользовании и отличаются повышенным уровнем безопасности.

При высоких потолках и слишком большой длине марша лестница может иметь промежуточную площадку и поворотный пролет. Как правило, ступени маршевой лестницы сделаны из натурального или искусственного камня, ценной древесины, а кованые изделия используются только для изготовления ограждающих перил.

Для монтажа несущих элементов применяют профильный металлопрокат, поскольку каменные ступени и другие установленные детали имеют значительный вес.

Винтовые

Для монтажа таких конструкций требуется значительно меньше места. Поэтому их устанавливают в условиях стесненного пространства небольших помещений, дополнительно обеспечивая доступный бюджетный вариант строительства.

Главный недостаток спирального подъема заключается в уменьшении комфорта при пользовании, особенно в тех случаях, когда на верхний этаж нужно не только подняться самому, но и занести какие-либо крупные вещи. Поэтому такие решения часто принимают при необходимости устройства запасного дополнительного подъема и в качестве декоративного элемента.

В целом же, кованые винтовые лестницы — это красивые, прочные и долговечные изделия, занимающие минимально возможное пространство. Изготовление их из дерева очень трудоёмко и не обеспечит необходимой надежности. Металл для таких систем — самое правильное решение.

Двухпролетные поворотные конструкции

Такие лестницы устраивают при необходимости экономии свободного пространства в помещении. Г-образные имеют промежуточную площадку между двумя прямыми маршами, расположенными под углом 90 градусов по отношению друг к другу.

Оба пролета монтируются по стенам помещения и могут иметь вертикальные опоры или просто закрепляться на каменной вертикальной поверхности. П-образные лестницы имеют поворот 180 градусов и обычно расположены в специально предусмотренном тамбуре, ширина которого соответствует двум лестничным пролетам.

Важным моментом обеих лестниц является наличие ограждений только с одной стороны. Это позволяет снизить общую стоимость из-за уменьшения количества кованых художественных элементов.

Криволинейные

Лестничные конструкции со сложными вариантами пространственного расположения выглядят очень эффектно и оригинально. Выполнить такую работу могут только профессионалы самой высокой квалификации. Наиболее распространены полукруглые подъемы с забежными ступенями и верхней площадкой.

Кованые лестницы на второй этаж

Мастера компании «Ковка на заказ», наследуя древние традиции и технологии обработки металла под высокой температурой, способны создавать самые разнообразные предметы интерьера, перенося нас из настоящих реалий технологического прогресса в славные времена рыцарей и бравых воинов. Однако наш ассортимент не ограничивается этим направлением. Сейчас в каталоге есть огромное количество лестниц из металла, соответствующих современным тенденциям моды и стиля.

Разнообразные формы ступеней, цветовая гамма из благородных и универсальных тонов, уникальные соединительные элементы – всё это может стать украшением любого дома или двухъярусной квартиры. Дизайнеры со всего мира сходятся во мнении, что мода на металл в интерьере возрождается с новой силой, и вскоре кузнечный труд станет гораздо дороже. Мы же не гонимся за баснословными гонорарами, и лишь стремимся раскрыть всю красоту этого искусства каждому желающему.

В наших мастерских кованые лестницы на второй этаж создаются настоящими мастерами своего дела. Некоторые из них являются потомственными кузнецами, чьё ремесло бережно передавалось из поколения в поколение, от отца к сыну, сохраняя премудрости тех славных времён, когда романтика жила в сердце каждого юноши, а звон металла был привычным фоном на полях сражений.

Мы гордимся своей работой и постоянно стремимся удивлять своих заказчиков новыми моделями лестниц, которые станут одним из самых изысканных элементов в вашем доме. Расскажите нашим мастерам, что бы вы хотели увидеть в своём жилище, и они обязательно воплотят мечту в реальность.

Особенности кованых лестниц

Существует три основных способа ковки металла — это ручная, штампование, и механическая. Больше всех ценится именно первый вариант, ведь в результате работы мастера получается не шаблонная деталь — а эксклюзив. Получаются шедевры благодаря слаженной работе непосредственно мастера и художника-дизайнера. Один рисует будущую красоту на бумаге или на специальной компьютерной программе другой воплощает эту красоту в жизнь в мастерской

Кованые лестницы ручной работы ценятся больше всего и стоя по этому дороже аналогов.

Кованые лестницы в доме фото

Стоит отметить, что кованые перила для лестниц могут быть реализованы в различных стилях:

  • Классический стиль
  • Стиль барокко, ампир
  • Ренессанс
  • Модерн
  • Конструктивизм и др.

Каждый стиль имеет свои особенности, одни имеют более изящные детали в перилах, другие же имеют большое количество всевозможных ажурных переплетенных деталей, для других характерно присутствие больше сдержанны, строгих и прямых форм.

Красивые кованые лестницы фото

В связи с этим можно выделить три группы ковки, первая самая простая, в этом случае для изготовления применяется одного вида металл, с минимальным количеством декоративных узорчатых элементов. Этой группе не свойственно наличие изящных завитушек, и других филигранных деталей.

Кованые лестницы средней сложности, эта группа отличается от первой, только тем, что в этих лестницах присутствуют декоративные детали, но в незначительном количестве. Такие конструкции чаще всего применяют для общественных помещений: отели, гостиниц. Или же в домах со спокойным уютным интерьером.

Кованые лестницы фото

А вот третья группа подразумевает лестницы, изготовленные без каких либо эстетических ограничений. Здесь мастер может показать все свое мастерство, а художник может реализовать любое самое замысловатое пожелание клиента.

Кованые перила для лестницы фото

Здесь может быть воплощен любой узор в жизнь, мало того следует добавить, что в эту группу попадают перила с всевозможными декоративными вставками из другого вида металла, камней, стекла и прочих материалов. Этой группе свойственно применение различных способов окрашивания. В одних случаях перила окрашиваются в один оттенок в других случаях отдельные узоры (цветы, листья и др) окрашиваются в серебро и золото или в натуральные свойственные им тона. В третьих, согласно стилю интерьера, иногда возникает необходимость состарить лестницу, в этом случае применяется специальная патина, которая позволяет зрительно состарить металл.

Красивые кованые лестницы

Кованые перила для лестниц фото

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

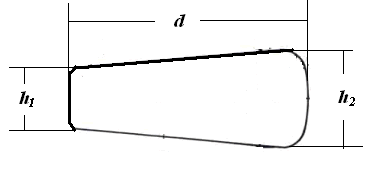

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.


Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Принципы проектирования

Несмотря на то, что процесс изготовления винтовой лестницы не такой сложный по сравнению с деревянной конструкцией, для неё требуется составить чертёж – или воспользоваться уже готовым вариантом, подогнанным под условия конкретного дома. Ещё лучше – планировать размещение лестницы в процессе составления проекта всего здания. Хотя при проектировании больших домов, в которых конструкция будет использоваться постоянно, чаще предусматривают обычные лестничные пролёты, обеспечивающие двустороннее движение и более безопасные.

При разработке проекта обязательно учитываются такие параметры:

  • площадь, выделенная под лестницу;
  • прочность используемого материала, которая зависит от толщины металлических пластин и стержней, от метода сварки и сорта металла;


Прежде, чем приступать к выбору материала, необходимо составить чертеж конструкции

  • ширину пролёта. Самой удобной для винтовой лестницы считается пролёт 0,8–1,0 м;
  • размеры ступеней. Средняя толщина каждого элемента должна составлять около 35 см, однако из-за расположения по спирали его форма будет не прямоугольной, а трапециевидной.

При расчёте количества ступеней на один виток лестницы длина окружности, вписываемой в получившуюся площадь, делится на ширину одной ступени. Так, например, для квадрата 1,5 х 1,5 м линия полного оборота равна 2πD или 2 х 3,14 х 1,5 = 9,42 м. Число ступеней для одного витка равно 9,42/0,35 = 27 штук. Принимая высоту одного пролёта равной 215 мм – наиболее комфортное значение для взрослого человека обычного роста – можно получить вертикальный размер каждой 8 мм. Зная количество ступеней и их высоту, можно определить число витков и определить, в каком месте расположить вход и выход на лестницу.


При разработке чертежа не отказывайтесь от помощи профессионала При проектировании резной винтовой лестницы с перилами следует учитывать, что по ней не получится занести наверх ни большой диван, ни шкаф. Поэтому, при отсутствии других лестничных пролётов крупногабаритную мебель следует поднимать вверх другим способом – через крышу или потолок (до окончания ремонта). Этот момент также следует учесть, проектируя свой дом – расставлять мебель на чердаке или мансардном этаже (куда обычно и ведёт винтовая лестница).

Внимательного отношения к планированию лестницы требует и наличие среди жильцов детей, для которых требуется предусмотреть дополнительную защиту. В том числе, и перил, и поперечных перекладин, и подходящего нескользкого напольного материала. Кроме того, для детей могут быть опасными забежные ступени (элементы, сильно сужающиеся к центру окружности), которых должно быть как можно меньше. При этом лестница в плане будет выглядеть не совсем круглой. А забежные ступени будут только на поворотах.


Современные программные продукты позволяют разработать 3D-модель лестницы

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.


Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.


Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Как выбрать кованые перила для дома

Выбор подобных изделий – дело непростое. Ведь их стоимость низкой назвать нельзя, а значит, перед приобретением нужно тщательно всё продумать – стиль, размеры и даже вес. К примеру, можно выбрать более дешёвый вариант – стандартные кованые перила, дизайн которых не будет отличаться особым изыском. А можно приобрести высокохудожественные изделия, которые будут изготовлены в единственном экземпляре, возможно, даже по эскизу заказчика.

ФОТО: dverlife.ruМожно создать собственный эскиз, по которому мастер изготовит перила

Выбор кованых перил простого, стандартного дизайна

Такие изделия приобретаются, когда нет возможности заказать художественную ковку или поджимает время. Чаще всего такие перила уже есть на складе производителя. Поэтому необходимо просто уточнить, что изделие подходит по размеру и вписывается в интерьер помещения. Многие производители предлагают готовые решения с различными размерами и формами.

Художественная ковка: перила на заказ

Это более дорогие изделия, однако, они стоят этих денег. Здесь производитель предлагает любое дизайнерское решение с размерами, идеально подходящими под помещение или крыльцо

Такие кованые перила могут стать центральным акцентом дома, привлекая на себя внимание гостей. Здесь главное – не переусердствовать с узорами

В противном случае, может получиться безвкусно и аляповато.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

  • Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
  • Н1 — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
  • h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
  • h1 – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

  • размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + hо = 60..65 см ;
  • возле центрального столба глубина проступи не должна быть меньше 10 см;
  • если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
  • ширина ступени не должна быть меньше 90 см;
  • размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
  • если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
  • толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

  • R = 1,8 метра – внешний радиус;
  • r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
  • Н = 3 м – общая высота;
  • Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L1 ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L1 = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L2 ) вычислим аналогично.

L2 = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L1 и L2 на 19, мы получаем значение глубины проступи у внутреннего края (h1 = 19см) и у внешнего края (h2 = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (Lо ) и глубину проступи (hо ) в этом месте.

Lо = ¾×2πR1. где R1 = 2/3 R = 1,2 м следовательно

Lо = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + hо = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н1 должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Какие функции имеет конструктор лестниц

Такие сервисы обладают множеством функций, начиная от расчета по шаблонам для разного типа конструкций, заканчивая чертежами и калькулятором по каждому из них, где можно менять значения для расчетов и моментально получать результат как визуальный, так и числовой.

Такая программа для расчета любых видов лестниц имеет целую базу шаблонов и вспомогательных критериев и величин, меняя которые, можно получить чертеж в черно-белом виде или цветном, а заодно вывести его на печать в соседнем окне.

Такие средства очень удобны для тех, кто постоянно и в больших объемах конструкции. Такой конструктор обладает еще рядом интересных и полезных свойств: помимо общего чертежа, после секундного расчета прорисуются все виды лестничной конструкции с заданными вами параметрами. Если какой-либо из них придется изменить, то онлайн мгновенно преобразуется и чертеж, и все виды с размерами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
