Температура
Чрезвычайно высокие или низкие температуры могут оказывать негативное влияние на датчики и другие приборы. Датчики, не предназначенные для этих экстремальных условий эксплуатации, могут работать неправильно в течение относительно короткого периода времени. Некоторые датчики предназначены для экстремальных температурных условий и обеспечивают достоверную информацию на весь срок службы прибора.
Манометры, предназначенные для использования при экстремальных температурах, изготавливаются из специальных коррозионно-стойких сплавов и могут быть оснащены охлаждающими ребрами или уплотнением диафрагмы для изоляции датчика от горячей или холодной среды.

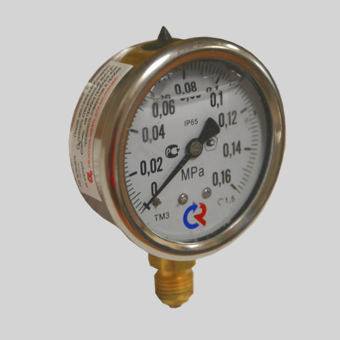

Коррозионностойкие манометры
Для измерения высокого давления используются коррозионностокие манометры из высокопрочной нержавеющей стали, в то время как для измерения давления при повышенных температурах используются коррозионностойкие манометры из жаростойкой нержавеющей стали. Материалы, контактирующие со средой, могут быть выбраны из широкого диапазона. WIKA предлагает материалы в соответствии с EN ISO 15156-3/NACE MR 0175 и NACE MR 0103 для использования в нефтехимической промышленности. Все используемые материалы могут поставляться с заводским сертификатом 3.1.
Каталог коррозионностойких манометров >>
Коррозионностойкие мембранные разделители
Для химических процессов, включая высоко-агрессивные среды, предлагается сочетание манометра с мембранным разделителем или манометр с мембранной измерительной системой. Материалы, контактирующие со средой, также выполненены из специальных металлов. Плотное соединение между диафрагмой и мембранным уплотнением корпуса выдерживает воздействие вакуума и экстремальных температур, устойчиво к разрыву.
Что означают цветные зоны манометра на огнетушителе?
Для удобства проверки работоспособности противопожарного устройства табло датчика поделено на участки, раскрашенные:
- в зеленый цвет;
- желтой краской;
- красным цветом.
Цвета на манометре означают степень готовности средства для борьбы с пожарами к эксплуатации.
В зависимости от того, в какой цветовой зоне находится стрелка индикатора, определяют рабочее состояние пожарного инвентаря и отображаете рабочее давление в баллоне.
Стрелка в красной зоне
Направление стрелки в сторону красной зоны говорит о том, что средство для тушения пожара следует:
- сдать на проверку;
- заправить.
Когда датчик обозначен красным цветом, значит в баллоне повышенное Р, и использовать пожарный инвентарь нельзя.
Если проверка не дает положительных результатов и заправка не меняет ситуацию, неисправное огнетушащее средство заменяется.
Стрелка в желтой зоне
Желтый цвет на измерительном приборе – предупредительный. Он указывает, что:
- Необходимо перепроверить правильность размещения средства пожаротушения.
- Есть опасность перегрева корпуса.
- Имеются отклонения в показаниях давления от установленных в паспорте изделия
Если манометр огнетушителя в желтой зоне, следует выяснить причину неисправности и решить ее.
Стрелка в зеленой зоне
Зеленый цвет на табло подтверждает готовность пожарного инвентаря к работе. Если стрелка показывает на зеленую зону, значит:
- Р в баллоне в норме.
- Средство для тушения возгораний можно эксплуатировать.
Законодательная база Российской Федерации
Бесплатная горячая линия юридической помощи
Навигация
Федеральное законодательство
Действия
- Главная
- «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
| Наименование документ | «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97) |
| Вид документа | постановление, перечень, правила |
| Принявший орган | госгортехнадзор рф |
| Номер документа | 20 |
| Дата принятия | 01.01.1970 |
| Дата редакции | 02.09.1997 |
| Дата регистрации в Минюсте | 01.01.1970 |
| Статус | отменен/утратил силу |
| Публикация |
|
| Навигатор | Примечания |
5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.
5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).
5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

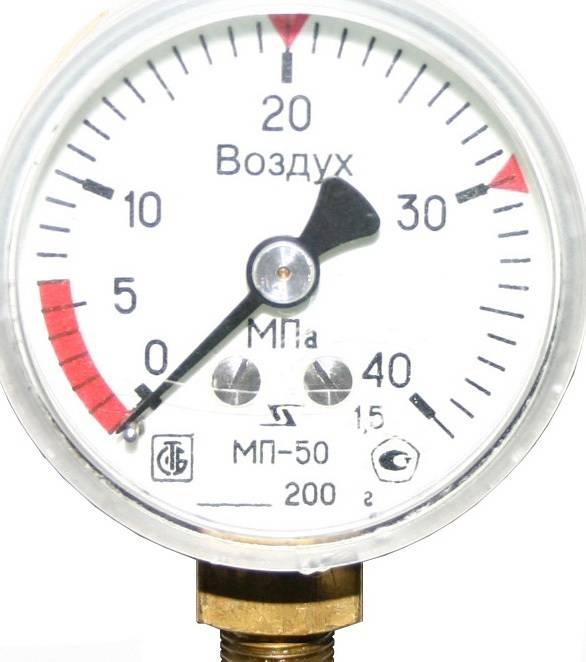

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.
5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.
5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.
Установка манометров на высоте более 3 м от уровня площадки не разрешается.
5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.
В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.
5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.
На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.
На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.
5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.
5.3.10. Манометр не допускается к применению в случаях, когда:
отсутствует пломба или клеймо с отметкой о проведении поверки;
стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;
разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.
5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.
Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.
источник
Оптимальное или допустимое давление в шинах
Профессионалы настаивают — допустимое значение давления должно быть в пределах 1,5–3 атм. Количество воздуха в шинах — одинаковое в колёсах одной пары, но допускается разница между давлением в шинах передней и задней оси. Многие водители грузовиков, пикапов и внедорожников привыкли качать задние покрышки на 0,1-0,2 бара меньше, так как в этой зоне приходится максимум нагрузки на подвеску. Но расхождение не должно быть слишком большим, так как разное давление на осях может способствовать уводу машины на скорости в сторону. Также увеличивается расход топлива.
Рис. – «Таблица единиц измерения давления»
Узнают, какой показатель советует использовать автопроизводитель по данным таблички. Её можно найти в двух местах: на центральной стойке проёма водительской двери или на внутренней боковой части бардачка.
На параметр оптимального давления в шинах машины влияет также стандарт резины. Сегодня на иномарках часто используются неординарные шины с низким профилем, отличающиеся двумя особенностями — у них низкая боковина и довольно большой размер обода. Если количество воздуха в таких покрышках ниже нормы, боковина легко теряет форму, начинает касаться дороги и износ происходит раньше срока. Очевидно, что на высокой скорости это грозит роковыми последствиями.
Поэтому для низкопрофильных шин используется рекомендованное давление, рассчитанное по специальной формуле. В ней учитывается два важных показателя: предельная загрузка машины и оптимально разрешённое давление (3 атм). Последнее значение можно прочитать на профиле шины — число в килопаскалях и фунтах/дюйм². Пример — MAX PRESSURE 3.0 kps/44 psi.
Значение давления зависит ещё и от скорости передвижения. Так, на спортивных автомобилях (часто разгоняющихся больше 200 км/ч), рекомендуется повышать давление воздуха на 0,2-0,4 атм. от рекомендованной нормы. Это даёт возможность легче управлять машиной.
Как устанавливать манометры ?
Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.
Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.
Кран трехходовой шаровый. | Кран трехходовой пробковый с контрольным фланцем. | Кран трехходовой пробковый с ручкой. |
Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.
Игольчатый вентиль стальной. | Игольчатый вентиль нержавеющий. |
Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.
Демпферный блок.
Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.
Отборные устройства ( прямое и угловое ).
Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред
При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе
Разделитель мембранный РМ.
При установке манометров есть несколько требований, обязательных к выполнению:
– монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
– манометр устанавливается с вертикальным расположением циферблата
– вращение манометра производится за штуцер при помощи гаечного ключа
– прикладывать усилие к корпусу манометра запрещается
Единицы измерения давления, градуировка шкал манометров
На шкалу манометров наносят градуировку, выполненную в одной из единиц: бар, кПа, атм. такая разметка проводится если на манометре используется одна шкала. Если применяется две шкалы, то, одна может быть выполнена в мПа, а вторая в psi, (фунт-сила на кв. дюйм) в них производят измерение давления в США и некоторых других государствах.
Если на шкале манометров нанесена разметка в кПа, это может говорить о том, что это приборы, которые предназначены для выполнения замеров низкого уровня давления в газообразном состоянии. В конструкции этого прибора установлена мембранная коробка. Манометры для замера высокого давления включают в свою конструкцию изогнутую трубку, которая и является чувствительным элементом.
Монтаж приборов измерения давления и разряжения
Монтаж средств контроля и автоматики
Чувствительные элементы измерительных преобразователей и приборов, сами измерительные преобразователи и приборы находятся в наиболее сложных условиях эксплуатации. Чувствительные элементы приборов подвергаются воздействиям давлений контролируемых сред, температуре, а в некоторых случаях и воздействиям вибрации. Монтаж каждого вида первичных преобразователей имеет свои особенности, которые учитывают условия эксплуатации. Место установки следует выбирать с учётом удобства эксплуатации, и с учётом достоверности показаний. Кроме индивидуальных особенностей каждого вида измерений существуют общие требования, предъявляемые к установке воспринимающих элементов. К общим требованиям относится:
1. Место установки должно быть доступно для эксплуатации в процессе работы. Если эти устройства установлены на высоте более двух метров, то должны быть предусмотрены лестницы с площадками для их обслуживания.
2. Если первичные преобразователи устанавливаются вблизи трубопроводов и аппаратов, излучающих тепло, то приборы должны быть заэкранированы.
3. Первичные преобразователи при установке группируют так, чтобы они стояли на общих металлических конструкциях, в местах удобных для эксплуатации.
Общая информация
Прибор для измерения давления газов или жидкостей в замкнутом пространстве называется манометром. Его принцип действия основан на равенстве измеряемого давления и силы упругости (деформации) трубчатой пружины (пружинный механизм). В некоторых моделях применяется чувствительная двухпластинчатая мембрана (мембранный тип). Один ее конец запаян в держатель, а другой через тягу взаимодействует с трибко-секторным механизмом, который преобразует перемещение элемента в круговое движение стрелки.
https://youtube.com/watch?v=rq3BMjXM7PY
Физический смысл давления
Давление (Р) является физической величиной, которая равна силе (Fn), действующей перпендикулярно на единицу площади поверхности. Иными словами, величина давления в произвольном элементе поверхности определяется таким образом: отношение нормальной составляющей силы (dFn), которая действует на участок поверхности площадью dS. Соотношение имеет следующий вид: P = dFn / dS. Если необходимо вычислить среднее значение величины P, то следует воспользоваться формулой: Pср = F / S.
Единицей измерения является паскаль (Па). Международное обозначение — Pa. Для упрощения расчетов используются единицы измерений с приставками: 1 кПа = 1000 Па, 1 МПа = 1000 кПа = 1000000 Па и т. д. Физический смысл 1 Па: сила, равная 1 Н, равномерно распределена по нормальной поверхности, площадь которой равна 1 метру квадратному. Существуют и другие единицы измерения: бар, килограмм-сила на кв. см., техническая атмосфера, миллиметр ртутного столба, миллиметр и метр водяного столба.
Типы приборов
Приборы, которые измеряют величину избыточного давления и разрежение (ниже атмосферного), имеют определенные разновидности. Они классифицируются следующим образом:
- Манометры.
- Вакуумметры.
- Мановакуумметры.
- Напоромеры.
- Тягомеры.
- Тягонапоромеры.
- Барометры.
- Тонометры.
Отличие первой группы от всех заключается в диапазоне измерений. Он колеблется от 0,06 до 1000 МПа. Измеряется положительная разность между абсолютным и барометрическим значениями. Вакуумметры измеряют разрежение, т. е. величину ниже атмосферного давления. Третья группа приборов является комбинированной, поскольку измеряет избыточное и вакуумметрическое давление. В первом случае диапазон измерений находится в пределах от 60 до 240000 кПа.
Напоромеры — приборы для измерения величин, значения которых не превышают 40 кПа. Пятая группа измеряет низкие значения (до -40 кПа). Тягонапоромеры являются комбинированными устройствами, измеряющими давление в пределах от -40 кПа до 40 кПа. Барометры показывают величину атмосферного давления. Тонометры применяются в медицине для измерения значений кровяного давления человека.
Классификация манометров по конструкции осуществляется следующим образом: жидкостные, грузопоршневые и деформационные. Последний тип включает в свою конструкцию чувствительный элемент. Он представляет собой трубчатую пружину. В моделях с высоким классом точности применяется мембрана. Класс точности также влияет на классификацию приборов (чем меньше величина, тем он точнее): 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5 и 4.
Как пользоваться техническим манометром
Обслуживание технического манометра состоит из нескольких простых операций. В частности, это проверка его работоспособности, снятие информации с измерительной шкалы, подачу давления, выполнения обнуления. Если в приборе загрязнилась жидкость, то ее необходимо поменять, в противном случае, это приведет к искажению проводимых измерений. При проведении обслуживания необходимо выполнить проверку наличия достаточного количества рабочей жидкости. Если ее уровень недостаточен, ее необходимо долить, руководствуясь требованиями инструкции по эксплуатации измерительного прибора.
У большинства наклонных приборов встроено устройство для нивелирования манометра. Устройство может поворачиваться до того момента пока пузырек в уровне не займет правильное положение на нулевой отметке.
Варианты выполнения
Как возможно устроен трехходовой кран под манометр 1:2 дюйма? Приведем пара описаний наиболее распространенных конструкций.
Пробковый натяжной
Пробковый трехпроходной кран с натяжной герметизацией 11б18бк выпускается в следующих комплектациях:
Две трубные (ДУ 15) либо метрические (М20х1,5) резьбы и дренажное отверстие.
- Одна трубная и одна метрическая резьба плюс дренажное отверстие.
- То же, но с рукояткой (рычагом либо бабочкой).
- Две резьбы (ДУ 15, М20х1,5 либо их сочетание) и фланец для подключения контрольного манометра.
Вентиль предельно несложен конструктивно, но имеет несколько значительных недочётов:
- Большое упрочнение переключения (характерное, но, для всех пробковых вентилей).
- Постоянный риск оторвать хвостовик пробки при подтяжке гайки. Латунь — достаточно мягкий металл, и через чур большое упрочнение тут не нужно.
Принцип работы трехходового крана для манометра несложен и понятен: Т-образный вырез во вращающейся пробке при ее повороте совмещается с одним либо двумя отводами.
Соответственно, в различных положениях доступны следующие конфигурации:
- Отвод заглушен, манометр соединен с атмосферой через дренаж либо фланец.
- Давление подается на контрольный вентиль при закрытом дренаже либо фланце.
- Отвод работает на сброс при перекрытом манометре.
Шаровый с дренажом
В качестве примера мы рассмотрим трехходовой шаровый кран под манометр 11Б27п. Он занимателен реализацией дренажа. В сущности, перед нами обычный муфтовый вентиль с дренажным отверстием и удлинённым корпусом по одну сторону от запорного шара.
Приведем характеристики изделия.
| Параметр | Значение |
| Большое рабочее давление | 16 атмосфер |
| Большая рабочая температура | Для воды — 140С, для пара — 225С |
| Материал запорного шара и корпуса | Латунь |
| Материал сёдел и уплотнителя штока | Фторопласт |
| Дренаж | Отверстие в корпусе с винтом-заглушкой |
| Оптовая цена | 180 рублей |
Шаровый с муфтовым отводом
В качестве крана под манометр возможно использован и простой муфтовый трехходовой вентиль. Пример для того чтобы изделия — Valtec VT361N.
Материал затворного шара и корпуса изделия — хромированная бронза; уплотнители выполнены из тефлона. Большая рабочая температура среды — +150 градусов. Примечательна заявленная производителем долговечность изделия — не меньше 20000 циклов.
Что нужно учесть при выборе манометра?
Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог
Параметр диапазона измерения.
Это наиболее важный параметр.
Стандартный ряд диапазонов давления манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2
1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.
Стандартный ряд диапазонов давления мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд диапазонов давления вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.
Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.
Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.
Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.
При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.
Параметр класса точности
Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.
Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.
Параметр диаметра манометра
Этот параметр важен для приборов, имеющих круглый корпус.
Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.
Расположение штуцера.
Возможны два варианта.
Радиальное расположение – присоединительный штуцер выходит из манометра снизу.
Торцевое – штуцер расположен сзади, с тыльной части прибора.
Присоединительная резьба
Для манометров наиболее характерны метрическая и трубная виды резьбы.
Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.
Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.
Межповерочный интервал.
Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.
Какие бывают манометры?
Технический манометр ТМ610Р.
Котловые манометры – это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.
Котловой манометр ТМ810Р.
Виброустойчивые манометры – приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.
Виброустойчивый манометр ТМ-320Р.
Коррозионностойкие манометры – приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.
Коррозионостойкий манометр ТМ621Р.
Сварочные манометры – приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.
Манометры точных измерений (образцовые манометры)- приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.
Образцовый манометр.
Манометры аммиачные- приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.
Аммиачный мановакуумметр.
Манометры автомобильные – приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.
Цифровые электронные манометры- бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.
Манометры электроконтактные- это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.
Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

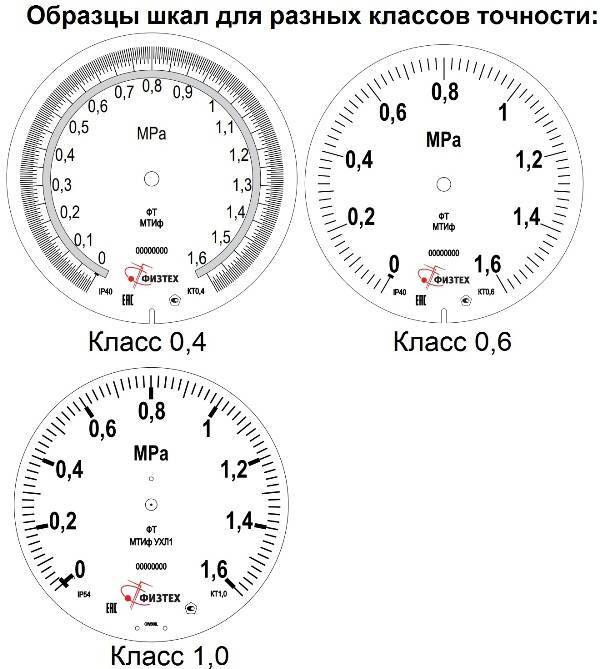

Какие существуют классы точности
Согласно ГОСТ 2405-88 класс точности манометра должен выбираться из ряда чисел:
- 0,4;
- 0,6;
- 1,0;
- 1,5;
- 2,5;
- 4,0.
Как связаны диаметр и класс точности
Диаметр и класс точности манометра параметры взаимосвязанные, чем выше точность прибора для измерения давления, тем больше диаметр его шкалы.
Какая погрешность у манометра с классом точности 1,5
Погрешность измерения манометра, зависит не только от его класса точности, но и от диапазона измерений.
Рассмотрим пример, диапазон измерения манометра составляет 10 МПа, класс точности прибора 1,5. Это означает, что максимальная погрешность манометра не должна превышать 10*1,5/100=0,15 МПа.
Манометр класса точности 2,5
Обозначение 2,5 означает, что максимально допустимая погрешность измерений манометра составляет 2,5% от его диапазона измерений.
Предохранительные устройства
Каждый ОКН для обеспечения безопасных условий эксплуатации снабжается ПУ от повышения давления выше допустимого.
В качестве ПУ применяются: пружинные ПК; рычажно-грузовые ПК; импульсные ПУ; мембранные ПУ; другие ПУ, применение которых согласовано с РТН.
Пружинные клапаны:конструкция должна исключать возможность затяжки пружины сверх установленной величины; пружина должны быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды. Предусматривается устройство для проверки исправности действия клапана в рабочем состоянии путём кратковременного принудительного подрыва. При расположении клапана выше 2,5 м предусматривается дистанционный привод.
Рычажно-грузовые клапаны:установка на передвижных объектах не допускается. Вес указывается на грузе. Груз неподвижно закрепляется на рычаге.
Диаметр прохода рычажно-грузового и пружинного клапанов не менее 20 мм.
Мембранные ПУ: необходимость установки и конструкцию определяет проектная организация. Устанавливаются:
– вместо рычажно-грузовых и пружинных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инертности или других причин;
– перед ПК в случаях, когда ПК не могут надёжно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, прикипания, примерзания. Т. п.)или возможных утечек через закрытый клапан опасных и вредных веществ;
– параллельно с ПКПК для увеличения пропускной способности систем сброса давления;
– на выходной стороне ПКПК для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления этой системы на точность срабатывания ПКПК.
На каждом паровом и водогрейном котле должно быть установлено не менее двух ПУ.
Суммарная пропускная способность ПУ, устанавливаемых на паровом котле, должна быть не менее номинальной паропроизводительности котла. Пропускная способность ПУ указывается в его паспорте.
ПУ должны защищать от превышения давления:
Сосуды: с давлением до 3 кгс/см2не более чем на 0,5 кгс/см2расчётного; от 3 до 60 кгс/см2 15% расчётного; свыше 60 кгс/см2 10% расчётного.
При работающих ПК допускается превышение давления в сосуде более чем на 25% рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте.
Котлы – не более чем на 10% расчётного (разрешенного).
Трубопроводы – не более чем на 10% расчётного, при расчётном давлении до 5 кгс/см2– не более чем на 0,5 кгс/см2.
Для котлов и трубопроводов превышение давления при полном открытии ПК выше чем на 10% расчётного может быть допущено, если это предусмотрено расчётом на прочность.
Сосуды и трубопроводы, расчётное давление которых ниже давления питающего их источника, должны иметь редуцирующее устройство с манометром и предохранительным клапаном, которые устанавливаются со стороны меньшего давления после редуцирующего устройства.
Если эксплуатации объекта разрешена на пониженном давлении, то регулировка ПУ производится по этому давлению, пропускная способность ПУ должна быть проверена расчетом.
Методика и периодичность регулирования ПУ и давление начала их открытия должны быть указаны предприятием-изготовителем в инструкции по монтажу и эксплуатации объекта.
ПУ поставляется заказчику с паспортом, включающим характеристику его пропускной способности. К паспорту прилагается инструкция по эксплуатации.
ПУ устанавливается на патрубках или трубопроводах, непосредственно присоединённых к объекту.
Отбор рабочей среды из патрубков на которых установлены ПУ не допускается.
Установка запорной арматуры между объектов и ПУ, а также за ним не допускается.
ПУ должны иметь отводящие трубопроводы, оборудованные дренажами для слива конденсата. Установка запорных устройств на дренажах не допускается.
Проверка:
Исправность действия проверяется кратковременным принудительным подрывом.
Персоналом:
– для котлов и трубопроводов – как для манометров;
– для сосудов – порядок и сроки в зависимости от технологического процесса указываются в инструкции по эксплуатации ПУ, утверждённой владельцем в установленном порядке.
Результаты проверки, сведения об их настройке записываются в сменный журнал лицами, выполняющими указанные операции.
ГОСТ 12.2.085–82 «Клапаны предохранительные. Требования безопасности».
Избыточное давление
Технологическая среда обычно транспортируется через трубопроводную систему при относительно высоком давлении, и для контроля процесса устанавливаются датчики, соответствующие этому давлению. Однако, когда рабочие включают или выключают насосы или открывают или закрывают клапаны, поток жидкости течет по трубе и воздействует на манометр, вызывая всплеск, который может повредить датчик. Решение проблем с избыточным давлением заключается в использовании надежных датчиков с допуском, в несколько раз превышающим стандартное давление потока, или для установки защит избыточного давления на датчиках в местах, где имеет место скачок избыточного давления.
Особенности монтажа
Измеритель напора должен быть смонтирован только в вертикальном положении. Это должно обеспечить нормальное прочтение полученных данных. Шкала измерителя может быть наклонена на угол не более 30°. Датчик должен быть освещен и огражден от воздействия лучей солнца и низких температур.
После того, как устройство установлено и система готова эксплуатации в штатном режиме, то обеспечения сохранности прибора, не целесообразно сразу нагружать установленное измерительное оборудование. Напор целесообразно поднимать постепенно, без каких-либо скачков и, не пересекая пределов установленных границ.
При установке измерителя на место необходимо герметичность соединения измерителя и штуцера, в который его вмонтировали. Для этого применяют различные герметизирующие материалы, например, ФУМ лента или нить. Для повышения надежности можно герметизирующие материалы обработать герметиком. Все используемые материалы должна соответствовать условиям эксплуатации, то есть, если в системе трубопроводом использован перегретый пар (минимальная температура 130 °C), то установка ФУМ ленты, рассчитанной на рабочую температуру 95 °C недопустимо. Кстати, некоторые монтажные организации, по старинке, в качестве изолирующего материала применяют паклю, надо заметить, что это не приветствуется.
