Крепление профнастила на крыше саморезами к обрешетке: схема, уклон, технология

Выбор крепежей

Крепление профлиста к обрешетке может осуществляться с применением различных крепежных элементов, каждый из которых обладает своими особенностями и параметрами. От грамотного выбора данных предметов зависит прочность и долговечность фиксации. Если крепежи выбираются неверно, то качество крепления будет находиться на низком уровне, а это негативно скажется на сроке службы кровли.

Оптимальными вариантами для фиксации являются:

  • Оцинкованные саморезы. Они должны оснащаться достаточно широкой шляпкой. Изделия формируются с применением оцинкованной стали, имеющей великолепную стойкость перед процессом коррозии. За счет наличия широкой шляпки обеспечивается защита пространства под кровлей от проникновения влаги.
  • Саморезы, оснащенные прессшайбой. Она может выполняться из резины или полиуретана. Данные крепежи специально изготавливаются для работы с кровельным покрытием, так как обеспечивается надежная защита подкровельного пространства от влаги. При этом саморезы плотно прилегают ко всем листам профнастила в местах крепления. Стоимость таких элементов считается достаточно высокой, но желательно изначально потратиться на качественные крепежи, чтобы в будущем не возникала необходимость тратить много средств на ремонт крыши.

Важно! Если воспользоваться для работы стандартными саморезами, то данные крепежи не смогут прослужить слишком долго в имеющихся условиях, а также небольшая шляпка будет способствовать тому, что в имеющееся отверстие будет проникать влага в подкровельное пространство. Качественные оцинкованные саморезы для профнастила обладают различными расцветками, что позволяет выбрать оптимальные изделия для конкретных листов, имеющих конкретный оттенок. Не допускается осуществлять крепление профнастила с применением сварки или гвоздей

Высокая температура способствует нарушению защитного слоя материала, поэтому на листах в скором времени начинается процесс коррозии. Гвозди же не смогут выдерживать воздействие сильных ветров, поэтому существует вероятность, что листы будут сорваны с крыши

Не допускается осуществлять крепление профнастила с применением сварки или гвоздей. Высокая температура способствует нарушению защитного слоя материала, поэтому на листах в скором времени начинается процесс коррозии. Гвозди же не смогут выдерживать воздействие сильных ветров, поэтому существует вероятность, что листы будут сорваны с крыши

Качественные оцинкованные саморезы для профнастила обладают различными расцветками, что позволяет выбрать оптимальные изделия для конкретных листов, имеющих конкретный оттенок. Не допускается осуществлять крепление профнастила с применением сварки или гвоздей. Высокая температура способствует нарушению защитного слоя материала, поэтому на листах в скором времени начинается процесс коррозии. Гвозди же не смогут выдерживать воздействие сильных ветров, поэтому существует вероятность, что листы будут сорваны с крыши.

Крепление профнастила на крыше саморезами — на что стоит обратить внимание

Крепление профнастила саморезами на крыше — самый ответственный этап монтажа кровли. Именно от того, насколько правильно уложены и закреплены листы профнастила зависит герметичность кровли, а также ее долговечность. Если вы не знаете, или не полностью разобрались, как крепить профлист на крыше, ни в коем случае не приступайте в работе. Не пытайтесь «разобраться по ходу дела», поскольку такой подход практически гарантированно приведет к порче материала или серьезному снижению эксплуатационных характеристик кровли.

Для крепления профнастила к обрешетке используются специальные саморезы. Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает кровлю от возможных протечек в местах крепления. Можно также использовать и шурупы с плоской головкой. В этом случае под головку обязательно устанавливаются уплотнительные резиновые прокладки.

Крепление профнастила к прогонам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого избежать, необходимо рассчитывать шаг обрешетки исходя из ширины дна волны профилированного листа.

Особое внимание нужно обращать на качество саморезов, поскольку пересыхание и растрескивание материала, из которого изготовлены уплотнительные прокладки, неизбежно приведет к протеканию кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли

Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.

Крепление профнастила к обрешетке производится в нижнюю волну. В этом случае обеспечивается наиболее плотное его прилегание и возможность протечки в месте крепления уменьшается до минимума. Укладывать подготовленные листы нужно обязательно с нахлестом в одну-две волны в ряду и 100-200 мм. между рядами. В верхней и нижней части кровли лист профнастила крепится к основанию в каждую волну, а в промежутках допускается крепление через одну или две волны. Между собой листы профнастила соединяются обычно с помощью заклепок. Для этого применяются специальные ручные пистолеты.

Саморезы должны завинчиваться строго перпендикулярно плоскости листа профнастила, поскольку любой перекос приведет к неплотному прилеганию уплотнительной шайбы и, как следствие, к возможной протечке

Это особенно важно тогда, когда производится крепление профлиста к прогонам, поскольку в этом случае длина шурупа значительно больше, а значит — и вероятность перекоса выше

Конек крепится к обрешетке через верхнюю волну листа, что обеспечивает наиболее плотное соединение элементов конька с профнастилом. Кроме того, при небольших уклонах кровли рекомендуется в нижние волны профлиста под коньком устанавливать уплотнительные прокладки. Они препятствуют попаданию воды под конек при сильном боковом дожде.

Сбор плоской крыши

Зачастую кровля промышленных зданий покрыта листами профнастила повышенной прочности, которые имеют немалый вес. Для обрешетки в таких случаях применяют профилированные металлические трубы.

  1. Укладку направляющих производят строго по горизонтальному уровню на опоры.
  2. Элементы соединяют с помощью дуговой сварки.
  3. Места стыков следует обработать специальной антикоррозийной эмалью или грунтовкой, чтобы предотвратить окисление металла на данных участках.
  4. Шаг обрешетки под профнастил в данном случае не должен превышать 1000 мм, поскольку необходима надежная основа.
  5. Крепление полотен производят посредством саморезов.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

  • Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
  • Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
  • Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

ОСТОРОЖНО!

Саморезы необходимо закручивать строго под прямым углом к поверхности. Излишнее усилие при закручивании может привести к деформации и отслоению защитного покрытия листа профнастила

Лучше всего использовать для этой операции специальные шуруповерты.

  1. Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
  2. Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
  3. На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
  4. Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
  5. Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

ВАЖНО!
Через два-три месяца необходимо произвести подтягивание саморезов для профилактики расшатывания конструкции крыши.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину, более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

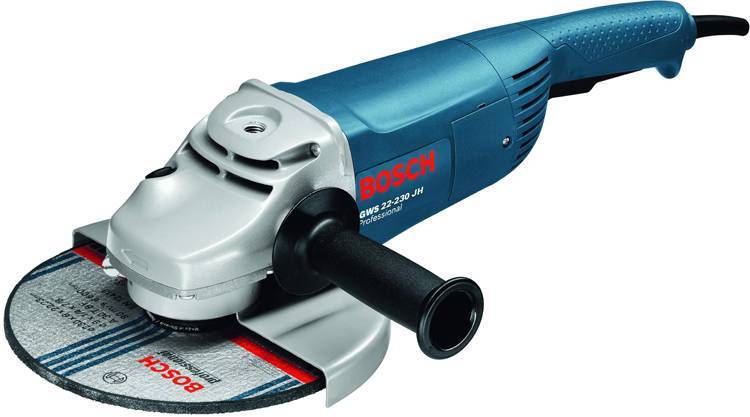

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

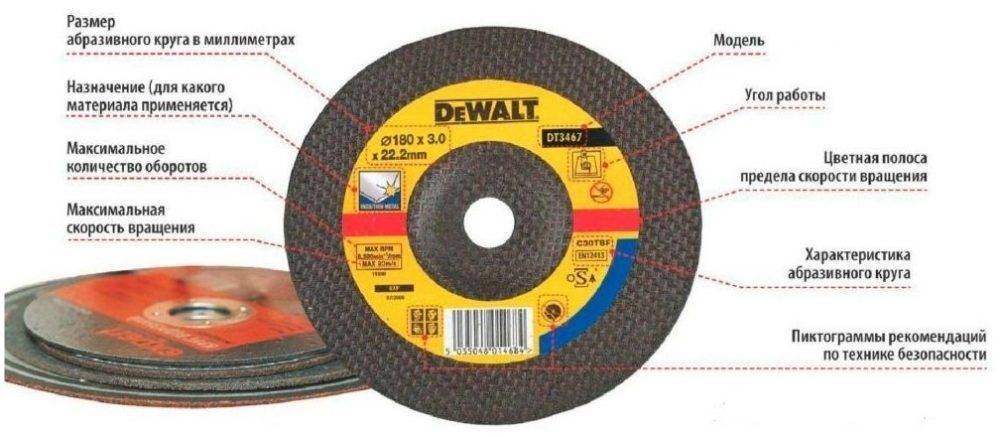

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу. Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

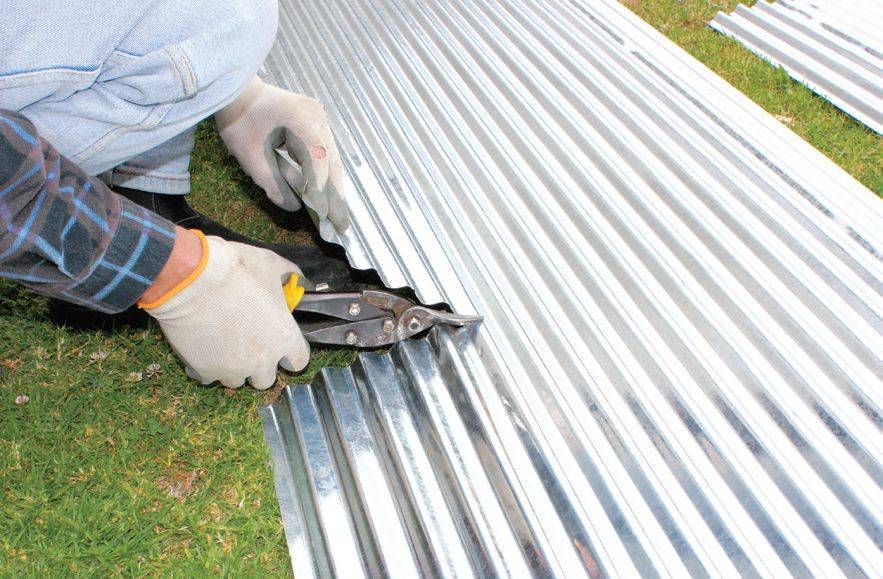

Резка ножницами по металлу

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием, предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу. Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Дисковая пила по металлу

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу. Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Высечные ножницы TRUMPF N 160 E профильные

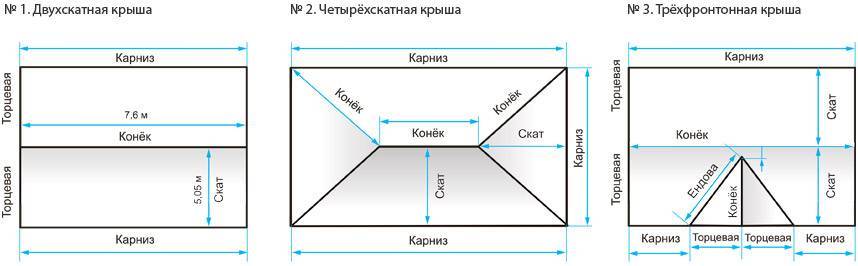

Измерения конструкций разных типов

Определение площади односкатной крыши

Определение площади двухскатной крыши

Определение площади вальмовой крыши

Пирог крыши из профнастила

Правила крепежа

Перед тем, как крепить профнастил на крышу своими руками, нужно изучить рекомендации производителей и профессиональных кровельщиков по работе с этим материалом. От качества монтажа кровельного покрытия зависит срок эксплуатации и надежность крыши. Профилированные листы укладываются на обрешетку ската внахлест со смешением между рядами, чтобы предотвратить образованием длинных вертикальных швов, которые могут пропускать влагу. При креплении профнастила соблюдается следующие правила:

  • Если угол наклона ската кровли составляет 15 градусов или меньше, горизонтальный нахлест между листами делают не менее 20 см. Для более пологих кровельных конструкций, нужно увеличить нахлест на 5 см, а также обрабатывать стыки силиконовым или тиоколовым герметиком.
  • Если крыша имеет уклон 15-30 градусов, то профлист укладывают внахлест на 15-20 см. Этот угол наклона ската является оптимальным для профнастила.
  • Для крыш с уклоном, превышающим 30 градусов, приемлемым горизонтальным нахлестом между листами считается 10-15 см.

Правила крепления профлиста

При креплении профнастила саморезами, нужно обращать внимание на длину режущей части крепежного элемента. На должна превышать толщину соединяемой пачки профлиста более, чем на 5 мм

Оптимальный диаметр кровельных саморезов – 4,8-6,3 мм, а длина – 19-250 мм.

Крепежные элементы

Не зная точно, чем и как крепить профнастил, начинающие мастера совершают множество ошибок, которые негативно отражаются на качестве, долговечности кровли. Главным промахом, который характерен для непрофессиональных кровельщиков, считается неправильный выбор крепежных элементов. Чтобы закрепить каждый лист профнастила на обрешетке требуется 11-12 саморезов, каждый из которых является брешью в гидроизоляционном слое крыши. Поэтому крепление профнастила осуществляется с помощью специального крепежа:

  1. Оцинкованные саморезы с широкой шляпкой. Эти крепежные элементы изготовляют из оцинкованной стали, которая обладает высокой устойчивостью к коррозии. Если прикрутить лист кровельного материала к обрешетке с помощью обычного самореза, крепежный элемент выйдет из стоя раньше, чем профлист. Широкая шляпка предотвращает проникновение влаги в изготовленное отверстие, но опытные мастера дополнительно используют для этого резиновые прокладки.
  2. Саморезы с резиновой или полиуретановой прессшайбой. Специальные кровельные саморезы, снабженные шайбой из уплотняющего материала, отлично защищают кровлю от проникновения влаги в местах, где осуществлялся крепеж покрытия к обрешетке. Крепление профнастила кровельными саморезами обходится дороже, чем использование простого оцинкованных саморежущих шурупов. Большой популярностью пользуются окрашенные крепежные элементы, которые подбирают в тон к цвету профилированного листа.

Требования к кровельным саморезам для профнастила

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

  • фронтонные планки – не менее 300 мм;
  • конек – в каждый гребень профнастила;
  • пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Как правильно крепить профнастил на крыше

Рассмотрим подробнее задачу, как прикручивать профнастил на крышу. При монтаже профиля необходимо помнить об одном нюансе: листы нужно укладывать так, чтобы по краю кровли шла нижняя волна, а не верхняя. Капиллярная канавка тоже должна быть направлена вверх. Для транспортировки кровельного материала на крыши используются лаги.

Последующие ряды необходимо укладывать по скату, но уже с 10-сантиметровым нахлестом на предыдущие. Таким образом выстраиваются параллельные листы. Когда один скат покрыт, можно переходить на другой, алгоритм монтажа тот же самый.

Для облегчения процедуры укладки понадобится небольшая лестница, вровень с длиной кровли. Она будет использоваться для перемещения человек по крыше. Если такая лестница отсутствует, то ее можно купить в строительном или хозяйственном магазине либо соорудить самостоятельно. Для этого нужна одна продольная доска — основание — и множество мелких — ступенек. Конструкция закрепляется за угол конька.

Для перекрытия конька кровли можно использовать оцинкованную полосу либо профлист, тоже фиксируемый на саморезы. Когда процедура монтажа подойдет к концу, необходимо очистить крышу от строительного мусора и стружки. Места, где профлист поцарапан или отрезан, нужно подкрасить, чтобы не возникло кромочной коррозии. Через 3 месяца желательно выполнить протяжку саморезов. Связано это с тем, что со временем крепление ослабляется.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша). В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями. В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

  • Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
  • Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
  • Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
  • Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
  • Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

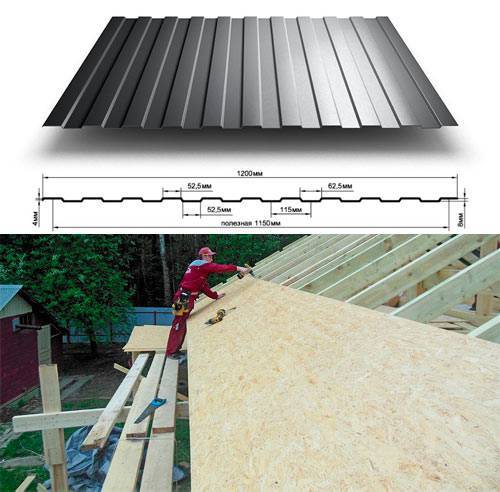

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

МаркировкаУгол наклона кровлиМаксимальный шаг обрешеткиОсобенности изделия
С-8от 15 градусовСплошнаяТолщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10до 15 градусовСплошная
более 15 градусов30 см
С-20до 15 градусовСплошнаяТолщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов50 см
С-21до 15 градусов30 см
более 15 градусов65 см
С-44до 15 градусов50 см
более 15 градусов100 см
Н-60от 8 градусов3 мТолщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75от 8 градусов4 м
НС-35до 15 градусов50 смТолщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Металлическая обрешётка

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ

Стропильную доску и гофролист необходимо крепить при помощи саморезов

Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

  • для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
  • для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
  • для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

  • С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
  • НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастилаУгол ската крыши, градусШаг обрешетки (максимальный), м
С21до 150,3
больше 150,65
С44до150,5
больше 151
НС35до 150,5
больше 151
Н60больше 83
Н75больше 84

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Виды профилированных листов

Говорить сегодня о листах профнастила, как только о материале для кровли, уже нет абсолютно никакого смысла. Так как профнастил с огромным успехом применяется и как отделочный материал для облицовки стен, и оградительных конструкций. Исходя из этого, по назначению листы профнастила делятся на два типа:

Монтаж стенового профлиста имеет свои отличительные особенности

Чтобы он был выполнен на качественном уровне, следует правильно провести весь процесс монтажа и уделить пристальное внимание нюансам

Итак, чем больше у профлиста высота гребня, тем его показатели прочности выше. Отсюда вывод, профлист для кровли должен иметь повышенные показатели прочности, а это значит, что материал, имеющий более высокий гребень – кровельный профнастил. Исходя из этого, существуют некоторые ограничения по высоте гребня волны. Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм. Под эти размеры попадают следующие марки профнастила:

Буква “С” обозначает, что данный профлист относится к категории стенового профнастила, цифра – высота гребня волны. Чем сильнее нагрузки ветра, тем данная цифра должна быть больше. Все довольно-таки просто.
