Лазерный уровень своими руками: пошаговое руководство, как сделать самодельный уровень в домашних условиях

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

  1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
  2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
  3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности горизонтального луча

Проверка точности вертикального луча

  1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

Отвес вдоль стены

Совмещение вертикального луча с отвесом

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

  3. Приклеиваем пластиковый круг на наконечник указки.

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Как работать с лазерным уровнем

После установки прибора в заданном месте можно приступать к его эксплуатации, для чего прибор следует обеспечить питанием и (при наличии функции) включить режим самовыравнивания. Дальнейший выбор режимов (проецирование вертикальных, горизонтальных лучей или точек) следует выполнять в зависимости от поставленной задачи, причем для сбережения емкости аккумуляторов специалисты рекомендуют не проецировать все плоскости сразу, а использовать лишь ту, которая необходима.

Как проецировать горизонтальную линию

Для того чтобы отбить на стене горизонтальную линию, прибор устанавливается (с учетом вышеописанных рекомендаций) на требуемой высоте от уровня пола. И после его включения на поверхности ограждающих конструкций проецируется горизонтальная линия. Причем, в случае выполнения работы на высоте (к примеру при монтаже подвесного потолка или установке карниза) не обязательно сооружать конструкцию для поднятия прибора на заданную высоту, а отбивать новые (параллельные) линии от имеющейся при помощи рулетки и шнура.

Таким образом, можно выполнить львиную долю строительных работ. Самые популярные из них это укладка кафеля, установка мебели, монтаж подвесных систем.

Как проецировать вертикальную линию

Работа оператора в таком случае мало чем отличается от вышеописанной методики, а все что необходимо произвести – это переключить прибор в соответствующий режим. Причем при использовании уровней, проецирующих круговой луч указанный режим позволяет размечать места для установки межкомнатных перегородок (вертикальная линия одновременно проецируется на стену потолок и пол). Вдобавок указанный режим отлично подходит для наклеивания обоев, установки окон и дверей, монтажа откосов.

Если же включить оба вышеописанных режима одновременно, то можно получить проекцию пересечений под прямым углом, что весьма удобно при формировании монтажных швов кафеля, ПВХ плитки и т.п.

Как проецировать наклонную линию

В ситуации, когда требуется производить наклонную разметку (например, при изготовлении лестничных маршей) при помощи лазерных уровней можно отбить на поверхности любые наклонные отметки. Для чего достаточно выключить механизм саморегулирования и установить кронштейн прибора под необходимым углом (согласно имеющейся градуировки).

Нивелирование поверхностей

Используя обычный лазерный уровень, можно запросто произвести замеры для отделки стеновых или напольных поверхностей. Для чего достаточно направить луч вдоль измеряемого объекта (к примеру вертикальный луч направить вдоль стены), а затем прикладывая мерительные приспособления в различных точках поверхности легко определить величину перепадов , либо выставить маяки для нанесения стяжки или проведения штукатурных работ.

Таким образом, можно отметить, что пользоваться лазерным уровнем весьма не сложно, главное – до конца разобраться в алгоритмах его работы.

Читать еще:

Как пользоваться лазерным уровнем: видеоинструкция

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

  • указатель лазерный;
  • брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
  • шнур, предназначенный для строительных работ;
  • дрель для просверливания отверстий;
  • опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

  • Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
  • Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
  • В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.

Лазерный уровень из указки своими руками

При строительстве или ремонте помещений важна аккуратность и конечно точность, которую может обеспечить лазерный уровень. Но стоит такой прибор не мало денег и покупать его для однократного использования не имеет смысла. Поэтому, можно попробовать сделать его своими руками из лазерной указки и нескольких других доступных деталей, стоить такой прибор будет в десятки раз меньше и будет не плохо справляться со своими функциями.

Необходимые детали для сборки

  • Лазерная указка
  • Деревянный брус 30 на 30 длиной 20 см.
  • Кусок трубки (под наружный диаметр и длину указки)
  • Моторчик
  • Аккумулятор или батарейка Крона
  • Клемма для подключения кроны
  • Маленький выключатель
  • Зеркало небольшого размера
  • Стержень от ручки
  • Вспомогательный инструмент

Изготовление уровня

Первым делом необходимо изготовить основу, к которой будет крепиться наш уровень. Для этого берём кусок деревянного бруса и отрезаем от него 20 см. Так же можно использовать и другой материал.

К этому бруску крепим отрезок бумажной или пластиковой трубки, можно использовать клеевой пистолет, пластиковые стяжки или другое крепление. Трубку нужно подобрать такую, что бы лазерная указка плотно в неё входила.

Затем на дальнюю сторону бруса, с торца и по центру, крепим моторчик, как на фото ниже, достать его можно например из ненужной игрушки или купить в радио магазине.

Теперь нужно собрать электрическую часть уровня, берём крону с надетой на неё клеммой с проводами и выключатель, припаиваем один провод от батареи к выключателю, крепим в каркасу и остальные провода, припаиваем к моторчику, плюс на +, минус на —.

Далее нужно изготовить отражатель, для этого нам понадобится маленькое зеркало, прямоугольной или квадратной формы. Берём стержень от ручки, на обратной стороне зеркала находим центр, чертим линию и приклеиваем его чётко по этой линии! Подойдет так же палочка от чупа-чупса, она более жесткая или другая подходящая трубка.

После того как клей высохнет, нужно установить отражатель на вал моторчика, важно что бы трубка была приклеена чётко по центру, если баланс выбран правильно, то при включении мотора, конструкция практически не вибрирует

Ну вот уровень почти готов, осталось только приспособить его для крепления на штатив и установить лазерную указку. Тут всё просто, в данном случае штатив уже был в наличии, ищем подходящую гайку по диаметру болта крепления, сверлим в бруске отверстие меньше диаметра гайки и впрессовываем её туда. Теперь уровень можно прикрутить к штативу и применять по назначению.

Принцип работы уровня

В трубку помещается лазерная указка, так как входит она в неё плотно, кнопка включения включается, фиксируется и не выключается. При включении мотора, вращающееся зеркало превращает точку лазера в ровную линию.

Получается очень ровная линия, то чего мы добивались, теперь можно применять его по назначению, а вариантов где он пригодится, очень много!

Нивелир из лазерной указки и пузырькового уровня

Одним из доступных вариантов изготовления такого инструмента в домашних условиях является модернизация обычного пузырькового уровня. Идея состоит в креплении к корпусу нивелира светового указателя, которая расширит возможности применения инструмента и позволит проставлять точки на удаленные плоскости. Если дополнительно приспособить треногу с поворотной платформой, то эффективность его использования заметно увеличится.

При изготовлении потребуется:

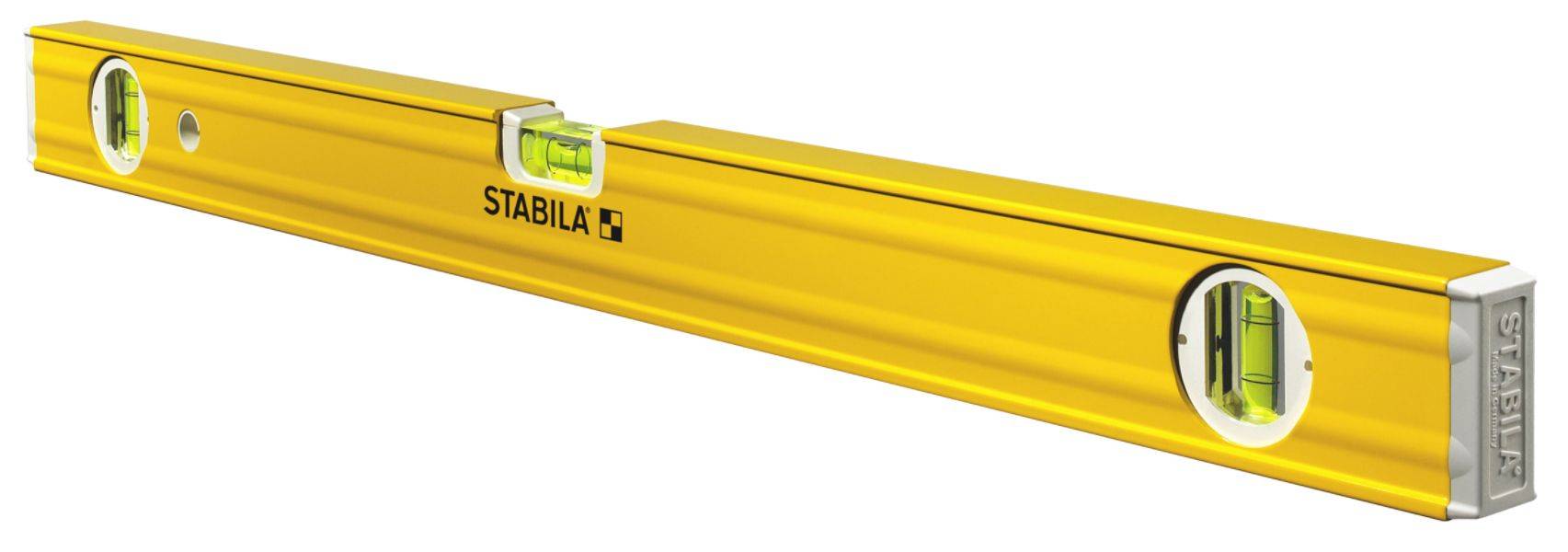

  • пузырьковый уровень, средних размеров;
  • лазерная указка;
  • резина, жесткий поролон, пенопласт габаритами 40/15/5 (длина/ширина/высота в мм);
  • для крепления червячные хомуты, нейлоновые стяжки количеством 2–3 единицы.

Нивелир следует брать с ручками посередине боковой грани, через которые удобнее крепить лазерную указку хомутами или стяжками. Требования к указателю простые – световая точка на любом удалении должна оставаться четкой, не расплываться. Для этого со стороны лазера прокручивают колпачок, под которым спрятана фокусирующая линза. В зависимости от направления поворота будет изменяться очертание точки. Настройку осуществляют таким образом, чтобы отклонения от первоначальной формы светового пятна было минимальным, независимо от расстояния
.

1 – лазерная указка; 2 – подложка из резины; 3– хомуты, стяжки.

Прибор крепится сверху, где находится вставка с пузырьком. Вначале укладывают подложку, подготовленный кусок резины, поролона, пенопласта. Потом световой указатель, который плотно закрепляют нейлоновыми стяжками, червячными хомутами.

Направление луча выставляется строго параллельно грани нивелира. Регулировку производят, положив инструмент на любую ровную поверхность большой протяженности, это может быть столешница стола, установленного у стены. Высота светового луча от основания должна быть одинаковой на всем протяжении.

Если подходящие для крепления ручки, отверстия отсутствуют, то их, чтобы надежно закрепить световой указатель, просверливают самостоятельно в наиболее подходящем месте сверлом 3 мм. Дальнейшие действия по креплению аналогичны перечисленным выше.

Для осуществления разметки в разных плоскостях инструмент прикладывают к основанию, выставленному строго горизонтально, вертикально. Прокручивая его вокруг оси, метки переносят на стены, потолок, пол. Вместо поверхности допускается использовать треногу с поворотным элементом с закрепленной ровной дощечкой, металлической пластиной.

Основные плюсы прибора

Конечно же, ждать, что уровень, созданный своими руками, будет выполнять все сложные операции разметки не нужно. Но для применения в бытовых условиях такой прибор вполне сгодится и даже во многом превзойдёт по своему качеству водяное устройство. Также такой прибор обеспечен следующими функциями:

  • большая длина излучаемой проекции;
  • минимальный показатель недочёта при сравнительной лёгкости применения;
  • увеличение скорости разметки пространства.

Но главным плюсом такого устройства станет проецирование луча на горизонтальную плоскость. Именно с помощью такого свойства строитель может с точностью определять вертикальную и горизонтальную разметку как пола, так и стен с потолком. Кроме этого, такой прибор можно применять для разметки дачного участка, фасадов дома либо при создании забора.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

Из лазерной указки

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

  • деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
  • строительный шнурок из шелка, синтетики;
  • стержень из металла или дерева для опоры уровня;
  • электрическая дрель;
  • трубка по длине и сечению указки;
  • простой моторчик от детского автомобиля;
  • аккумулятор «крона»;
  • клеммная колодка;
  • выключатель;
  • зеркало от бытовой косметики.

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

  • лазерный прибор;
  • обрезок пенопласта;
  • изолента, пластилин для крепления;
  • сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

Крестовой уровень

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

  • лазерные приборы (указки) 4 штуки;
  • штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
  • компакт-диски — 3 шт.;
  • привод от компьютера, плеера;
  • изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

  • находят маятник от старого джойстика, или берут другое подобное устройство;
  • лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
  • делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

  • палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
  • угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
  • вверху штанги крепят кронштейн с указкой.

Водяной уровень своими руками

Строительный уровень – ватерпас, необходимый инструмент при определении отношения строительных плоскостей к горизонту. В последнее время на смену этому инструменту приходят лазерные, а еще раньше стали применяться оптические приборы типа теодолит, нивелир. Однако профессиональные инструменты мало используются в домашнем строительстве. Они дороги, кроме того, с помощью обычного ватерпаса проводили измерения при строительстве, настоящих шедевров архитектуры, задолго до изобретения мудреных приборов. Давайте вспомним, как сделать водяной уровень своими руками, тем более это очень просто.

Ватерпас существуют в двух разновидностях.

Ватерпас в виде планки различной длины со стеклянной продолговатой колбочкой в середине с запаянной в ней колбочкой. При горизонтальном положении планки пузырек оказывается точно по середине колбочки.

Уровень работающий по принципу сообщающихся сосудов. Состоит в примитивном исполнении из трубки со стеклянными воронками на концах. Трубка, заполненная водой до середины воронок размещенная строго по горизонтали показывает одинаковый уровень жидкости в обоих воронках. Принцип работы показан на рисунке ниже.

Несмотря на то, что уровень – это примитивный инструмент, он широко используется в строительстве благодаря своим преимуществам перед другими приборами, а именно:

  • простота измерения в сочетании с высокой точностью измерений;
  • легко изготовить из подручных материалов;
  • прибор можно использовать для определения отношения плоскостей к горизонту имеющих длину от одного до десяти и более метров.

Единственный недостаток водяного уровня – его нельзя использовать в холодное время года. Однако если воду заменить незамерзающей жидкостью то и этот недостаток преодолим.

Водяной уровень можно приобрести в магазинах строительной техники, или же изготовить своими руками. Он недорогой, однако, зачем тратить не лишние деньги, если можно изготовить прибор своими руками. Особенно показательно изготовить уровень вместе с ребенком и научить его первичным строительным навыкам. Умение определять уровень – это основополагающее знание строителя любого уровня подготовки, пригодится даже при строительстве скворечника.

Поверка нивелира что это и зачем необходимо проводить

Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.

Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:

  1. Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
  2. Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
  3. Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
  4. Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке

Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.

Читать также: Управление мощностью на симисторе

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

  • две лазерные указки;
  • тренога видеокамеры;
  • компакт-диски;
  • вращающийся электропривод (например, от ненужного плеера).

Уровень сложности создания данного прибора выше, зато он идеально подходит для стройки и ремонта, меблировки помещений, особенно для сбора кухонных шкафов.

Ход работы будет следующим:

  1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
  2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
  3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
  4. Диски с указками ставят в плеер и вращают по оси.
  5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Формирование креста

Ещё одним видом нивелира, который можно создать самостоятельно, является лазерный кресс. Такое устройство удобно в применении при навешивании шкафов на кухне либо картин в помещении, а также во многих других случаях. Для создания такого строительного инструмента нужно подготовить треногу от видеокамеры, неработающий плеер и несколько ненужных дисков.

Схема создания:

Крест из лазерных указок устанавливается на треногу так, чтобы он начал вращение вокруг своей оси

Для этого также можно применять привод от плеера.
Также важно учесть, чтобы уровень мог свободно переходить от одной вертикали к другой на нужную высоту.
Диски склеиваются друг с другом и крепятся к старому плееру.
В конце работы к дискам крепится крест из лазерных указок. Для его установки нужно воспользоваться скотчем либо другим удобным средством.

Из-за того что прибор будет находиться на треноге в неподвижном положении, его разрешено вращать в любую сторону, не меняя при этом уровень высоты. Выставив все нужные показатели разметки, можно точно установить уровень на любую нужную высоту в помещении без регулярного настраивания устройства.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
