Рычажная лебёдка. Пробуем вытащить автомобиль

Виды лебедок

На сегодняшний день самыми распространенными являются рычажная и барабанная ручные лебедки.

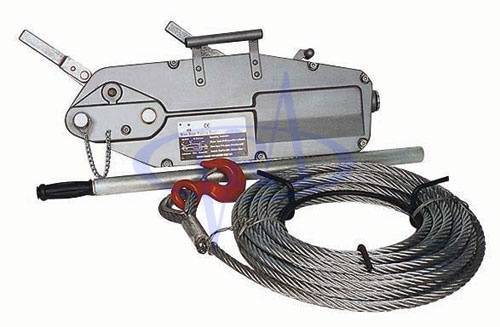

Рычажная лебедка

Именно этот вид чаще всего используется автовладельцами. И это неслучайно, ведь ручная лебедка механическая рычажного типа имеет неоспоримые преимущества – габаритность и возможность работы даже при отсутствии жесткого крепления на опоре.

К комплекту с лебедкой ручной рычажной часто прилагаются другие полезные приспособления:

• трос-удлинитель;
• блок, увеличивающий тяговое усилие;
• корозащитная стропа;
• тросогаситель и защитные перчатки.

Стандартная же конструкция состоит из металлической рамы со встроенным в нее механизмом и рычага. Еще один важный элемент этого приспособления – храповик – своеобразное колесо, на котором расположены упорные зубья. В каждый из этих зубьев упирается стальной штырь, который предупреждает кручение колеса в обратную сторону, тем самым обеспечивая оптимальную натяжку троса

При этом всю нагрузку берет на себя рама лебедки, поэтому очень важно, чтобы она была изготовлена из качественного и толстого металла

Барабанная лебедка

Ручная барабанная лебедка состоит из:

• барабанов (существуют модели с одним, двумя и даже тремя барабанами);
• редуктора (шестеренчатого или червячного);
• рычага;
• ленточного тормоза, который дает возможность экстренной остановки работы при возникновении непредвиденных ситуаций, что положительно сказывается на безопасности эксплуатации.

Принцип работы заключается в следующем: зубчатая передача, а следом за ней и вал с ведущей шестерней приводятся в работу при помощи рычага. В торце шестерни установлен фрикцион, а в торце барабана – кольцевая выточка, размеры которой соответствуют размерам фрикциона. За счет этого прикрепленный к барабану канат наматывается и поднимает за собой груз.

Следует знать о недостатках барабанной ручной лебедки:

• ограниченная длина каната;
• маленькая окружность внутренней части барабана. При использовании стального троса образовывается его сильный изгиб, поэтому он очень быстро выходит из строя;
• слабый механизм укладки троса.

Параметры ручных рычажных лебёдок

Эксплуатационными параметрами данных механизмов считаются:

• Способ закрепления крюка (обычно – за неподвижное основание);
• Количество ветвей троса в полиспасте (от двух до трёх);
• Длина троса (3…20 м);
• Грузоподъёмность (от 0,5 т до 5 т и более).

Необходимо отметить, что из всех разновидностей ручных лебёдок, рычажные обладают наименьшей производительностью. Поэтому их ценят в основном за максимальную компактность, удобство оперативного применения (не требуется фиксировать лебёдку за какой-либо неподвижный предмет) и лёгкость, поскольку корпус механизма изготавливается из высокопрочного алюминиевого сплава. Максимальное усилие на рукоятке таких лебёдок не превышает 35…40 кг. Ряд производителей комплектует устройства дополнительными монтажными блоками и крюками, что расширяет технологические возможности грузоподъёмного механизма. Рычажные лебёдки с уменьшенной, против обычного, длиной троса (до 2…2,5 м) рекомендуются для использования в гаражах.

Безопасность применения ручной рычажной лебёдки во многом зависит от правил её текущей эксплуатации. Они сводятся к следующим:

1. Периодической проверки правильности запасовки стального каната.
2. Очистки внутренних частей механизма от грязи водной струёй (с этой целью на корпусе предусматриваются одно или два отверстия).
3. Осмотра троса, который не должен иметь внешних повреждений, а также следов коррозии.
4. Осмотра всех узлов устройства, которые не должны быть деформированными, с трещинами и иными нарушениями целостности.
5. Состояния укладки троса на оси: перед началом применения устройства количество свободных витков троса должно быть не менее трёх.
6. Подвижные части всех узлов лебёдки должны быть смазаны.
7. Ручную рычажную лебёдку запрещается использовать для подъёма людей.

Стандартная маркировка механизмов следующая: ЛР-Х, где вместо литеры Х указывается предельная грузоподъёмность устройства в тоннах.

Цена данных устройств определяется грузоподъёмностью, удобством компоновки рукоятки, диаметром используемого троса, а также длиной каната. Цена ручных рычажных лебёдок с грузоподъёмностью до 2 т составляет 1000…2000 руб., от 2 т до 4 т – 3000…4500 руб., более мощных исполнений, с двойным храповым механизмом – до 6000 руб.

Как сделать из бензопилы болгарку?

Влагоотделитель для компрессора. Подготовка сжатого воздуха

Барабанное чудо техники

Внешне данное устройство для автомобиля напоминает те лебедки, которые устанавливаются на спецтранспорт и эвакуаторы. Компонентами выступают барабан и редуктор. Причем редуктор бывает шестеренчатый и червячный. Соответственно, червячная лебедка — это один из вариантов выбора. Барабан же служит для того, чтобы тросовая, цепная или ленточная составляющая механизма наматывалась и разматывалась постепенно по мере вращения.

Червячные

Начнем с червячного типа. Они имеют очень весомое преимущество — редуктор позволяет намного проще организовать систему застопоривания лебедки. То есть уровень безопасности очень высокий. Не забываем про такие качества работы как надежность и разнообразие способов фиксации. Но и недостатков червячный механизм не лишен.

1. Размеры. Механическая червячная лебедка достаточно крупная. Ее в багажнике обычной легковушки хранить проблематично. Преимущественно используют в гараже или частном доме.
2. Возможности. Механизм не рассчитан на вытягивание большой массы. Потому для тяжеловесных авто этот вариант не подходит.
3. Сложная конструкция и обслуживание. Плюс ко всему, «червяк» не любит грязь.

Как вы видите, замечания достаточно критичные. Если вам нужна лебедка, чтобы вытаскивать машину из грязи и болота, тогда червячный вариант вам скорее всего не подходит.

Шестеренчатые

Теперь что касается шестеренчатых моделей барабанных лебедок. Они состоит из:

• редуктора;
• рычага;
• барабана.

Такие модели для авто более привлекательные за счет простой конструкции, элементарной эксплуатации и такого же обслуживания. Да и цена отличается порой в несколько раз в пользу шестеренок. Фиксация троса осуществляется храповиком, потому к нему предъявляют повышенные требования по качеству и надежности.

Однако недостатки шестеренчатый механизм имеет. Для некоторых из вас они могут оказаться критичными.

1. Размеры барабана. Они ограничиваются размерами самого устройства. Потому трос можно использовать только определенной длины.
2. Незначительный внутренний диаметр барабана. При наматывании троса из стали он будет сильно изгибаться, что быстро приведет к износу.
3. Укладка троса. Считается слабым местом, поскольку порой не выдерживает нагрузки и перестает работать. Что за этим последует? Трос попросту будет попадать на шестерни, из-за чего вы лишь зря потратите свои нервы и силы.

Прицеп КМЗ 8136: технические характеристики, фото, отзывы

Рубрика: Легковые прицепы

Что можно сказать о барабанных лебедках? С точки зрения их эксплуатации в условиях экстремальных ситуациях (таких, когда я застрял посреди проселочной дороги), они не являются оптимальным решением. Все же лучше их эксплуатировать в условиях гаража.

Как выбрать ручную лебедку?

Желая приобрести отличного помощника на строительство дома, в гараж или для внедорожника, нужно учитывать конструктивные особенности и другие нюансы данного приспособления. Сразу же уточним, что для вертикального подъема лучше подходят тали. Ручная лебедка преимущественно предназначена для перетаскивания грузов по горизонтали или под углом, хотя многие умельцы научились их приспосабливать в качестве подъемных механизмов.

Главные критерии при выборе ручных лебедок:

От качества механизма укладки троса и его фиксации зависит безопасность работы.
Ручная лебедка для авто должна приобретаться с запасом мощности, чтобы она смогла вытянуть машину под углом.
Для демонтажа или установки двигателя машины в гараже хватает тягового усилия до 1 т.
Для автомобильных лебедок на внедорожниках нужна длина троса до 30-ти м.
Строительная ручная лебедка для работы преимущественно требует длины троса до 10-ти м.
Обязательно обращайте внимание на компактность устройства, если планируете его постоянно перевозить в багажнике.
Цепная ручная лебедка выдерживает значительное усилие, но при резком перепаде нагрузки звенья цепи могут лопаться.
Трос менее долговечен, но благодаря витой структуре не боится резких перепадов нагрузки.

Рейтинг ручных лебедок

Изучение каталогов с описанием лучших новинок года помогает правильнее подобрать приспособление для авто, гаража или на стройку. Для примера предлагаем посмотреть небольшой ТОП устройств барабанного и рычажного типа в разной ценовой категории:

1. Matrix 52225 – популярное бюджетное устройство с тяговым усилием до 1,6 т, вес 6 кг, передаточное число 15:1, диаметр троса 5 мм, длина троса 2,8 м.
2. STAYER 4310-2 – грузоподъемность 1 т при высоте подъема до 3 м, развивает усилие 2 т на местности с уклоном до 15º, имеется усиленный корпус.
3. Haul-Master 95541– работает с полиэфирной гибкой лентой, корпус стальной, мощность приспособления 900 фунтов (около 400 кг).
4. Sportsman W1000 – поставляется с 32-х футовым крепким стальным тросом (9,75 м), максимальная грузоподъемность 1000 фунтов (454 кг), вес 2,7 кг, кованая шестерня, антикоррозионное покрытие корпуса.
5. Invincible Marine BR59230 – тросовая ручная барабанная лебедка, коррозионно-стойкая сборка, оцинкованная рама, мощность ручной лебедки 600 фунтов (до 270 кг), благодаря компактным размерам подойдет для лодки или гаража.

Где могут пригодиться тали и лебедки ручные электрические?

В квартире редко возникает необходимость поднимать или передвигать тяжелые грузы с помощью тяговых механизмов. А вот в гараже и у городского жителя часто возникают трудности с поднятием тяжестей без подходящего приспособления, например, тот же мотор из капота автомобиля извлечь. В этом случае электрическая таль просто незаменима, однако просто прицепить ее к потолку гаража – не выход, и тут на помощь приходит смекалка. Из лебедки или тали можно соорудить самый настоящий подъемный кран. Как это сделать? Очень просто, для начала нужно лишь раздобыть крюк в сборке с блоком, а также двухблочную крановую тележку с двумя парами роликов, подогнанных для перемещения по швеллеру.

Особенности лебедок для автомобилей

Иногда действительно, существует только один выход — поход в ближайшую деревню за трактором. Это касается не только внедорожников, но и отчаянных владельцев автомобилей поспокойнее. А если непогода накроет в неподходящем месте, то только лебедка порой способна спасти ситуацию. Любая лебедка способна сдвинуть автомобиль с мертвой точки при помощи троса, достаточно прикрепить трос к дереву, камню, другому автомобилю — и дело сделано. Трос наматывается на катушку, подтягивая автомобиль все ближе к точке опоры. Это не происходит за пять минут, но зато есть гарантия того, что автомобиль будет вызволен, и не придется просить о помощи.

Но не только в таких случаях лебедка может быть полезна. Иногда бывает ситуация, особенно на очень скользкой дороге с укатанной колеей, что изменить направление движения практически невозможно. Колея не пускает. Тогда тем же самым методом, найдя подходящую точку опоры, можно освободить автомобиль из колеи, продолжив движение в другом направлении. Словом, лебедка — вещь полезная. Только на внедорожники может быть установлена лебедка электрическая или механическая, стационарная на переднем бампере, а у простых автомобилей в багажнике может лежать ручная лебедка для автомобиля, о которой мы и поговорим.

Лебедка ручная барабанная

Эти механизмы даже внешне похожи на автомобильные лебедки, установленные на спецтранспорте. Они состоят из барабана и редуктора. Последний, применительно к ручным лебедкам, может быть шестеренчатым или червячным.  Барабан служит для наматывания стального троса или  ленты.

Червячные ручные лебедки обладают одним неоспоримым преимуществом. На редукторе такого типа гораздо проще реализуется система, позволяющая в нужный момент застопорить лебедку. Это значительно повышает безопасность  ее использования. Кроме того, червячная ручная лебедка обладает большой надежностью и многообразием способов крепления.  Правда такой механизм не лишен и недостатков:

1. Приличные габариты. Отзывы владельцев свидетельствуют, что червячная лебедка больше подходит для использования в гараже;
2. Относительно небольшая масса, которую способен тянуть такой механизм;
3. Червячный редуктор достаточно сложен, требует постоянного обслуживания и очень критичен к грязи.

Все вышеперечисленное свидетельствует о том, что лебедка этого типа – не самый лучший вариант для мобильного устройства.

Шестеренчатые ручные лебедки также состоят из барабана и редуктора с ручкой. Они более просты в изготовлении, а потому при прочих равных несколько дешевле червячных. Трос здесь фиксируется с помощью храповика, который должен обладать достаточной надежностью. Редуктор гораздо проще в обслуживание,  наличие пары шестерен, предъявляет особые требования к качеству металла, из которого они изготовлены. Поэтому лучше брать изделия известных производителей и не гнаться за дешевизной.

Независимо от конструкции все барабанные лебедки обладают следующими недостатками:

• Размер барабана ограничен габаритами механизма. Это ограничивает длину троса;
• Внутренний диаметр барабана очень мал. Если применяется стальной трос, то при наматывании он подвергается сильному изгибу. Поэтому, при интенсивном использовании, быстро выходит из строя;
• Еще одно слабое место – механизм укладки троса. Он, часто не выдерживает нагрузок и перестает выполнять свои функции. Как результат, трос начинает попадать в шестерни редуктора, а это потеря времени и нервов.

Вывод: Ручные лебедки барабанного типа не всегда удобны для использования в полевых условиях. Эксперты рекомендуют приобретать их для гаражной эксплуатации.

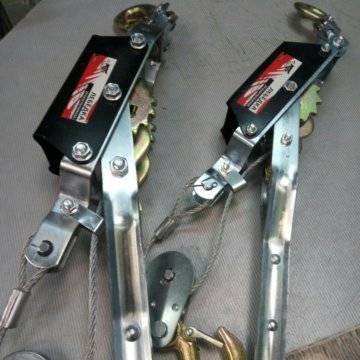

Рычажные ручные лебедки

Именно эту разновидность ручных лебедок водители чаще всего используют для вызволения своих автомобилей. Стандартная конструкция включает в себя металлическую раму с расположенным внутри ее механизмом.

Хотите экономить и не платить за глушитель? Смотрите,  насколько просто самостоятельное изготовление прямоточного глушителя.

Покрытие автомобиля жидкой резиной: в ногу со временем?

Он приводится в действие с помощью рычага на корпусе лебедки.  Благодаря тому, что к рычагу можно приложить большее усилие, такие механизмы способны помочь в более сложных ситуациях, чем барабанные. Тяговое усилие ручных рычажных лебедок достигает нескольких тонн. И это со стандартным рычагом. Если его усилить, то вытащить автомобиль можно быстрее, потратив на это меньше усилий. Некоторые уважающие себя производители включают такой усилитель в комплект поставки или делают рычаг телескопическим.

Одним из основных элементов рычажного механизма является так называемый храповик. Он фиксирует трос в натянутом состоянии. Храповик представляет собой колесо с расположенными на нем упорными зубьями. В каждый из них, поочередно, упирается специальный штырь – фиксатор, не давая колесу крутиться в обратную сторону, обеспечивая тем самым натяжку троса.

Естественно, что вся нагрузка ложиться на раму лебедки. Поэтому она должна быть изготовлена из металла соответствующей толщины и качества. В противном случае, она просто деформируется. Не стоит покупать рычажную лебедку, если ее рама сделана из металла толщиной менее 3-мм.

Благодаря небольшим габаритам работать механизмом можно даже в самом неудобном месте. Кроме того, в отличие от барабанной, рычажная лебедка не требует обязательного крепления корпуса. Но нужно иметь в виду, что чем меньше намоточный барабан, тем большее усилие придется прилагать. Поэтому внутренний диаметр барабана должен быть не меньше 45 мм.

Лучшие автомобильные лебедки на 2020 год

Как выбрать автолебедку, где ее можно купить? Чтобы выбрать наиболее эффективную автолебедку для своего транспортного средства, нужно ознакомиться с техническими характеристиками и функционалом приобретаемого устройства. Также рекомендуется ознакомиться с рекомендациями, отзывами и советами экспертов, которые помогут подобрать такой агрегат для транспортного средства.

Ведь благодаря правильно подобранной лебедке существенно облегчается передвижение по пересеченной местности, а также бездорожью. Кроме того, такое устройство позволит автомобилю быстро преодолевать разнообразные препятствия во время передвижения. Согласно утверждениям некоторых специалистов, а также пользователей, выбирать такой аппарат рекомендуется исходя из следующих параметров:

• По типу используемого двигателя;
• С учетом индекса грузоподъемности;
• По способу установки (монтажа);
• С учетом массы авто.

Кроме того, при выборе рекомендуется также обращать внимание на показатели габаритов троса, который используется при работе этого устройства, а также на уровень его тягового усилия. Некоторые пользователи рекомендуют при покупке обращать внимание на диаметр колес транспортного средства

Приобрести такие приборы можно как в специальных магазинах, так и в интернет – магазине, сделав онлайн заказ. Стоит отметить, что подобную технику гораздо проще подобрать при помощи каталога, который представлен в интернет – магазинах. В таких каталогах указываются все новинки, функционал и технические параметры оборудования и его цена.

Тонкости работы рычажной лебёдкой

В грузоподъёмных ручных механизмах рычажного типа главным фактором для достижения требуемого значения крутящего момента является наибольшее рабочее усилие на рукоятку. Оно определяется продолжительностью непрерывной эксплуатации рычажной лебёдки. Если рычажная лебёдка эксплуатируется в длительном режиме, то усилие на рукоятке не может превышать 10 кг. При кратковременной работе (5 минут и меньше) такое усилие может составлять 16 кг.

Если ручная рычажная лебёдка оснащена полиспастом, то усилие на рукоятке снижается, но одновременно увеличивается количество оборотов рукоятки, которое необходимо выполнить для перемещения груза на такое же расстояние.

В современных конструкциях данных механизмов проверочное усилие на рукоятку обычно составляет не менее 80 кг, что должно указываться производителем в паспорте на лебёдку.

От усилия на рукоятке зависят и размеры ручной тросовой лебёдки. Основными из них являются:

Плечо (радиус вращения) рукоятки, которое не должно быть меньше 400 мм.
Центр вращения рукоятки должен располагаться на высоте, удобной для работы с рычажной лебёдкой.
Длина управляющей ручки для лебёдок сравнительно небольшой грузоподъёмности (до 2 т) должна быть не менее 300 мм, если механизм большей мощности (4 т и более), то длина рукоятки увеличивается до 350…400 мм. Особо мощные исполнения рычажных лебёдок могут оснащаться удлинёнными до 600 мм рукоятками, в этом случае механизм управляется двумя работающими. Вместе с тем для удобства эксплуатации длину рукоятки более 800 мм не предусматривают.
Средняя рабочая скорость движения руки пользователя на рукоятке не должна превосходить 1 м/с, что соответствует угловой скорости вращения троса на оси в 60 м/мин.

Действующими правилами эксплуатации ручных грузоподъёмных механизмов установлено, что при работе на одной лебёдке двух человек учитывается неодновременность приложения ими рабочего усилия. Нормативный коэффициент неравномерности φ равен 0,8. Таким образом, момент на входном валу может быть рассчитан по зависимости Mвх = P×φ×l×m×n, где Р – усилие, развиваемое пользователем, l – длина рукоятки, m-количество рабочих, n – количество полиспастных блоков.

С учётом того, что практически любая рычажная лебёдка имеет зубчатую передачу или полиспастный блок, выходной крутящий момент будет выше: Мвых = Мвх×i×η, где i – передаточное число блока/передачи, а η – суммарный КПД привода механизма.

Иногда для правильного выбора типоразмера ручной рычажной лебёдки необходимо знать скорость перемещения груза v. Её можно вычислить по зависимости:

v = vp×D/(2×а×i×l), где vp – скорость качательного движения руки работающего, D — диаметр наматываемого троса, а – кратность полиспаста (если данное устройство отсутствует, то а = 1)

https://youtube.com/watch?v=aRux_vL5rig%3F

Конструкция и принцип действия

Рассматриваемые механические устройства особенно эффективны при работе в стеснённых условиях. При этом имеющимся крюком рычажную лебёдку можно прикрепить к любому подходящему для этих целей месту, а трос перемещать специальным протяжным механизмом.

Рычажная лебёдка состоит из следующих узлов:

Привода.
Блока полиспастов.
Зубчатой передачи.
Храпового механизма торможения.
Поворотной рукоятки.
Корпуса.

От других исполнений ручных лебёдок (барабанной, червячной) ручная рычажная лебёдка отличается характером движения, которое требуется приложить к управляющей ручке, чтобы вызвать перемещение груза. В данном случае оно – качательное: при прямом повороте рычага на некоторый угол происходит вращение оси полиспастного блока (или троса), при обратном – холостом – груз удерживается на месте благодаря действию храпового тормоза. Ход ручки, который зависит от её длины, определяет производительность устройства. При наличии полиспастного блока в конструкции предусматривается также зажимной механизм, который работает с каждой из ветвей попеременно.

Действует ручная рычажная лебёдка следующим образом. При повороте рукоятки, вращающий момент через зубчатую передачу передаётся на тросопротяжный механизм, который обеспечивает силовое перемещение груза. От самопроизвольного возврата груза в конструкции устройства предусматривается храповый тормоз. Он считается главным узлом рычажной лебёдки, который отвечает за её эффективность и безопасность в работе.

Храповый тормоз (иногда это устройство называют ещё остановом) включает в себя тормозной диск, зубчатое храповое колесо, собачку и ступицу, в которую ввинчивается рукоятка. При повороте рукоятки в определённом направлении собачка отходит от выпуклой образующей зуба, и позволяет колесу вращаться. При попытке поворота в обратном направлении на угол, превышающий шаг зубьев, собачка проскакивает в вогнутую часть профиля зуба и блокирует возможный проворот колеса. Для повышения КПД работы узла между зубчатым храповым колесом и тормозным диском устанавливаются сменные тормозные накладки из фрикционного материала. Они не только улучшают сцепление, но и снижают износ подвижных частей тормоза.

Выбираем

Если вы никогда в жизни не пользовались лебедкой, возиться будете долго. Но это лучше, чем бросать увязший автомобиль на произвол судьбы и отправляться в неизвестном направлении на поиски тягача. Чтобы лебедка освободила машину из плена, нужно зацепить ее за что-то монументальное. Самый банальный вариант — стоящее рядом дерево. Если его нет, поможет… лопата, воткнутая в грунт. Но в этом случае без помощника не обойтись: ему придется удерживать лопату за верхнюю часть черенка, компенсируя усилие троса, который цепляют снизу за тулейку вблизи полотна лопаты. Еще можно возить с собой лом. Забитый в глинистых грунтах, он выдерживает усилие около одной тонны.

Приобретая лебедку, купите заодно и стальной трос. Он точно понадобится, потому что рабочий ход у большинства лебедок заведомо маленький. Использовать для этих целей буксирную стропу не получится — она вытягивается, тем самым «съедая» рабочий ход лебедки. Кусок стропы пригодится разве что в случае, если цепляетесь за дерево: стальной трос его точно повредит.

Стальной трос выбирайте с нитяной сердцевиной: такие изделия обладают лучшей гибкостью. Оптимальный диаметр — 8 мм.

Металлические ручки лебедок должны быть изготовлены из полосы толщиной не менее 3 мм. Более тонкая ручка на наших глазах фактически сложилась пополам. Диаметр троса лебедки должен быть не менее 5 мм, более тонкий у нас на испытаниях быстро лопнул.

Ручные лебедки бывают двух типов. Рычажные предпочтительнее на бездорожье из-за более удобного крепления. Барабанные лебедки в первую очередь предназначены для подъема грузов, и чтобы приспособить их для буксировки, придется устанавливать на нее дополнительно крюк или проушину для крепления.

Однако их отличает солидная длина троса на барабане — от пяти метров.

У большинства лебедок есть режим полиспаста. Это устройство, состоящее из одного или нескольких блоков, позволяющих выигрывать в усилии, при этом проигрывая в расстоянии.

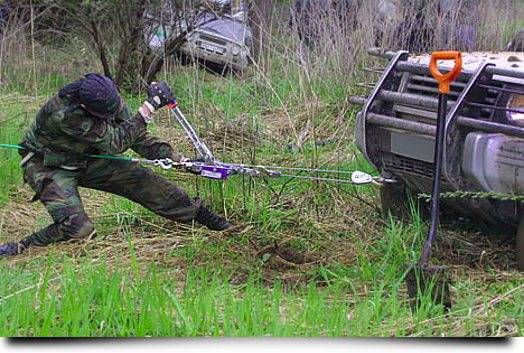

Если автомобиль крепко увяз, используем полиспаст. Если требуется тянуть издалека, но с небольшим усилием, трос цепляем напрямую. Тяните автомобиль по возможности вдоль оси проушины — она очень не любит боковых нагрузок.

Вывод

Если вы часто выезжаете на тяжелое бездорожье и имеете подготовленный внедорожник или квадроцикл, то стоит задуматься над установкой электрической лебедки. Но если вам нужна просто «спасительная соломинка» то ручная лебедка в багажнике подойдет как нельзя лучше. Даже если у вас уже установлена мощная электрическая лебедка, то все равно не стоит пренебрегать ручной. Мало ли выйдет из строя электрика автомобиля, сама лебедка или просто разрядится аккумулятор.
