Проведение подготовительных работ
В первую очередь исполнитель должен демонтировать старую лестницу.
Дополнительно удаляется старая декоративная рамка, обрамление лестницы, расположенное внутри прохода. Следующим этапом станет закрепление новой лестницы в собранном состоянии. Это позволит легко поднять ее на чердак и приступить к примерке.
После подъема нового изделия нужно проверить высоту его расположения
Важно учитывать, что люк при закрытии не должен плотно упираться в складную лестницу. Собранную конструкцию необходимо закрепить на вспомогательных планках — длинных рейках
Затем ее нужно опустить в проем, предварительно подставив под рейки подпорки. При необходимости подъема изделия выше, следует использовать дополнительные клинья.
После того, как раскладная лестница на чердак будет правильно выставлена на подпорках, следует ее разложить.
Стандартная складная лестница-трансформер
Складные лестницы могут быть выполнены из дерева и металла (алюминий). Сочетание этих материалов даёт наилучшие результаты. Для деревянных моделей нужно использовать массивную древесину. Толщина должна составлять не менее 2 см. Дерево не следует использовать, когда складная лестница слишком часто эксплуатируется, потому что это приводит к быстрому износу. В этом случае лучшим вариантом является изделие из металла.
Пластиковые аксессуары также используются для предотвращения трения компонентов во время трансформации и герметизации, когда приспособление находится в сложенном виде. Крышка люка заполнена пенополистиролом и обеспечивает хорошую теплоизоляцию.
Складные модели можно открывать вручную или автоматически, используя электрический привод. Часто с ручным приводом к механизму прикрепляется груз, что значительно облегчает процесс сборки изделия, он как бы затягивает лестницу в специальную нишу и, наоборот, плавно опускает ее, компенсируя вес.
Основными требованиями к таким приспособлениям являются их компактные размеры и высокая прочность. Кроме того, эстетика модели важна — хороший лестничный трансформатор должен сливаться с потолком.
Стандартные размеры лестниц:
- Ширина. Оптимальная стандартная ширина составляет около 65 см;
- Высота лестницы. Не рекомендовано использовать изделие с высотой более 3,5 метра, потому что тогда пострадает жёсткость конструкции и падение с этой высоты может привести к травмам. Процесс его опускания или подъёма будет неудобным. В этом случае вам все равно придётся отдать предпочтение монолитной лестнице;
- Количество шагов. Обычно это 14 или 15;
- Расстояние между ступеньками. Считается, что нормальная ширина шага составляет 19,3 см. С большим или меньшим значением лестницу будет неудобно использовать;
- Толщина ступеней составляет от 18 до 22 мм;
- Угол приспособления. Стандартным считается значением от 60 до 75 градусов. С большим наклоном лестница будет опасна для использования, с меньшим — приспособление будет занимать много места;
- Складная модель должна выдерживать вес не менее 150 кг;
- Шаги должны быть параллельны полу и не скользить.
При покупке складных приспособлений необходимо учитывать, что параметры продукта должны соответствовать размерам крышки люка, иначе складывающиеся детали коснутся отверстия. Оптимальным является люк, в котором встроена скользящая модель шириной 70 см, а длиной — 120 см. При меньшем размере отверстия неудобно будет подниматься. Если размеры люка велики, возможны большие потери тепла. Поскольку чердак является неотапливаемой комнатой, необходимо обеспечить хороший тепловой и паровой барьер.
Выбирая угол приспособления, важно учитывать, что чем меньше он, тем больше необходимо сделать размеры чердака и тем больше должна быть лестница в развёрнутом состоянии. Складная модель должна быть прочной и надёжной
Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение
Складная модель должна быть прочной и надёжной. Поэтому лучшим выбором может быть сочетание материалов. Например, когда ступеньки и перила сделаны из дерева, а части, ответственные за трансформацию, сделаны из металла. Такие конструкции не будут дорого стоить, но они могут эффективно служить в течение многих лет. Из пластика или композита могут быть только те части, на которые практически нет давления, поскольку из-за постоянной нагрузки они могут очень быстро выйти из строя и приспособление становится небезопасным в использовании. Часто имеются накладки на шаге из пластика или резины, которые предотвращают скольжение.
Изготовление
Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.
Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:
Производство стационарной лестницы на тетивах
Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.
Инструменты, необходимые для работы:
Инструкция по изготовлению:
Подготавливается чертеж конструкции.
В соответствии с чертежом нарезаются тетивы и ступени.
В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм
Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.. Изготовление пазов
Изготовление пазов
- Все детали шлифуются наждачной бумагой.
- Перед сборкой детали обрабатываются антисептиком.
- Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
- При необходимости можно установить балясины и перила.
- Финишная обработка лакокрасочными материалами.
- Сооружение крепится анкерами к опорам.
В результате получаем простую, но надежную и безопасную систему.
Вариант на тетивах
Производство
Требования к складным конструкциям:
- ширина ступеней — 65-110 мм;
- количество ступеней — не более 15;
- расстояние между ступенями- 16-20 см;
- толщина ступеней — 18-22 мм;
- высота — не более 3,5 м;
- грузоподъемность — не менее 150 кг;
- угол наклона — 60-75 градусов.
Рассмотрим, как своими руками изготовить:
- Создается чертеж.
- Подготавливаются детали. Все места срезов тщательно зачищаются.
- Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
- При помощи болтов и металлических вставок, рама устанавливается в проем.
- Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
- Крышка навешивается на раму.
Люк с крышкой
- На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
- Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
- Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
- Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.
Монтаж ступеней
Части соединяются между собой при помощи петель.
Петли для соединения секций
Конструкция из секций, уголками прикрепляется к крышке (как на фото).
Готовая деревянная складная чердачная лестница
- Устанавливается задвижка.
- Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
- Вся система обрабатывается защитным составом.
Подъем
В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.
Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

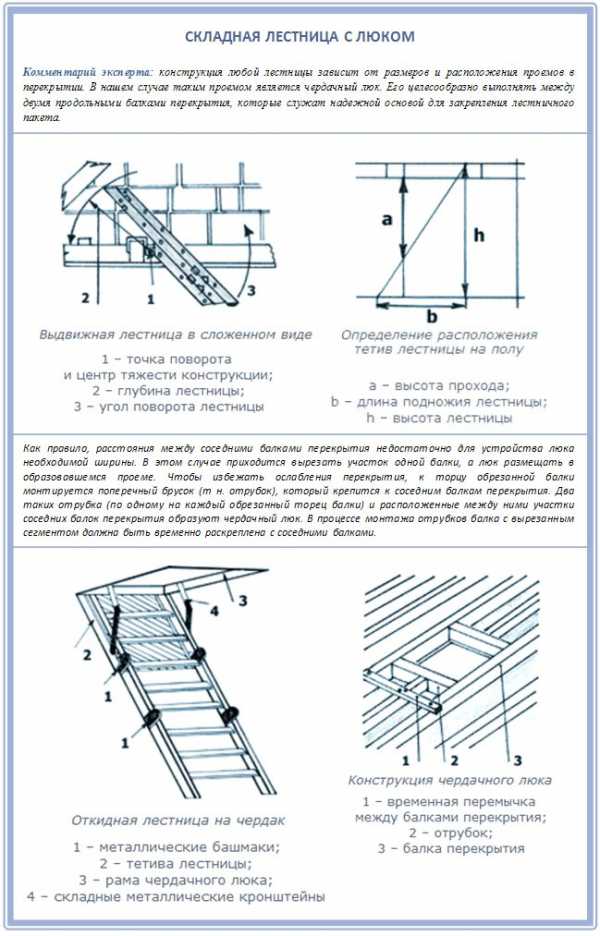

Правильно выбранное расположение лаза
Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:. 1
Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки)
1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).
2. Крепление петель может быть с широкой или узкой стороны.
3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.
4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.
простой чертеж утепления люка (рис.3)
деревянный (рис.4)
5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.
6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.
7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.
Подходит к концу строительство гаража, он примыкает к дому, для доступа на чердак гаража, потребовалось сделать утепленный люк. Так как пользоваться им буду крайне редко, то смысла в покупном нет, поэтому буду делать своими руками, при чем лестница к люку будет просто приставная, и если не будет мешать, то базироваться будет на стене перед люком постоянно.
И так имеем проем в потолке, немного больше чем сам люк, на фото проем, потолок еще не утеплен. На фото видно истрепавшуюся ветрозащиту стены дома, так как она простояла год без защиты.
Люк на чердак будет располагаться между двух потолочных лаг, расстояние между ними — 99 см. Ширину люка сделал 90 см, итого проем 99 на 90 см.
Установил проемные доски 1 и 2
После установки проема самого люка на чердак, сделал опорные бруски, на которых будет лежать крышка люка, так как с одной стороны у меня есть полка из доски (на фото на ней лежит шуруповерт) от перегородки, то я поставил всего 3 опорных бруска.
Саму крышку люка, я вырезал из ОСБ 3, петли использовал простые дверные, закрепил все на саморезы. Для того что бы утопить петли, подложил под них рейку толщиной 10 мм, ОСБ имеет 9 мм.
Послу установки петель на люке, его можно утеплять. В качестве утеплителя буду использовать экструдированный пенополистирол толщиной 50 мм
Клеить буду на монтажную пену, для наилучшего сцепления обработаю поверхность ОСБ от пыли и прочих ненужностей
Вырезал куски пенополистирола нужных размеров, и только после этого нанес монтажную пену на люк, затем приложив пенополистирол, нужно его придавить и немного поелозить по люку, что бы выгнать воздух из пены, что бы она стала похожа на клей и потеряла объем.
После этого положил груз, что бы пенополистирол как следует приклеился
Осталось добавить нащельники. Пока что все.
Данный самодельный люк не плохо себя показал за зиму, доделывать ни чего не стал, все устраивает, готовимся к следующей зиме, впереди еще много чего нужно сделать.
Стационарные лестницы для чердака
Если сделан выбор в пользу стационарной, то возможны следующие виды ее исполнения:
- Приставная;
- Маршевая;
- Винтовая модель.
Каждая из них имеет свои достоинства и недостатки, особенности размещения.
Приставная конструкция
Самый простой – приставное сооружение. Для ее установки требуется минимум места, но и подниматься по ней достаточно сложно. Она устанавливается практически вертикально.
Такие конструкции требуют надежного крепления. Еще одним вариантом, который можно расположить под большим углом, является сооружение ступеней «гусиный шаг».
Маршевые лестницы на чердак
Маршевая разновидность возможна:
Одиночный марш является наиболее простой моделью. Размещается она, как правило, вдоль стены. Иногда, с целью обеспечения большего комфорта при движении и компактности размещения, сооружение оснащается забежными ступенями. Они могут располагаться в начале и конце марша.
Но даже очень компактные маршевые варианты требуют значительно больше места для размещения, чем винтовые.
Винтовые модели
Основными достоинствами их являются компактность и возможность расположения их в любом месте помещения.
В зависимости от вида опорного сооружения они изготавливаются в нескольких вариантах:
Ступени опираются на несущие стены и центральную опору. Форма в этом случае повторяет форму окружающих ее стен.
Опора на внутренние стены и центральную трубу
Опора ступеней на выгнутые элементы – тетивы, которые одновременно выполняют роль ограждения системы. Элементы ступенек надежно закрепляются в пазах гнутой тетивы.
Винтовой тип на тетивах
Опора ступеней на косоуры – возможны варианты однобалочной или двухбалочной разновидности. Элементы ступеней фиксируются на балке сверху.
Винтовой вид на двойном косоуре
Консольное защемление ступеней производится внутри центральной опоры.
Консольное защемление ступенек в центральной опоре
Опирание ступеней на обсадную трубу.
Маленькие типы — фото
Основное условие для безопасности использования – ГОСТ предусматривает ширину ступеней в средней части не менее 20 см.
Разнообразие типов
Оптимальным решением при обустройстве исследуемой конструкции, позволяющим учесть все бытовые аспекты, является изготовление складной лестницы. Этот вид может возводиться как в наружном исполнение, так и во внутреннем. Единственное принципиальное отличие заключается в том, что последний вариант более комфортный в эксплуатации, поскольку исключена необходимость выхода на улицу, которая остро дает о себе знать в холодное время года. Вдобавок к этому, во внутреннем варианте она защищена от воздействий со стороны внешних факторов и является некой прокладкой между холодными потоками воздушных масс чердака и прилегающей комнаты.
В ассортиментах современных магазинов представлено множество вариантов исполнения лестницы, однако целесообразнее выделить наиболее распространенные типы:
- ножничный – представляет собой лестницу, выполненную из металла и представляющую собой в сложенном виде некое подобие гармони;
- складной (выдвижной) – включает в себя несколько выдвижных секций, которые по мере открытия складываются в цельную конструкцию благодаря шарнирным механизмам и петлям;
- телескопический – состоит из нескольких лестничных пролетов, которые в момент сборки укладываются один на другой (в качестве первоосновы такой конструкции обычно используется алюминий).
Разновидности чердачных лестниц
Все чердачные лестницы можно разделить на 3 большие группы:
- монолитные;
- переносные;
- складные.
Монолитные
Монолитные – это традиционные лестницы, ведущие на 2 этаж, на чердак. Они отлично подойдут для капитального сооружения с большой площадью. Если территория небольшая, можно выбрать винтовой вариант.
Если же место позволяет, то вполне реально поставить и классическую маршевую лестницу с одним или даже двумя пролетами.
Преимуществ у подобных устройств достаточно много:
- они представляют собой капитальные конструкции, которыми очень удобно пользоваться, в том числе детям и пожилым людям;
- они выглядят очень красиво;
- с их помощью можно хорошо организовать пространство – например, можно установить ящики, комоды прямо под лестницу, что будет одновременно и красиво, и практично.
Но такой вариант не подходит в небольшие дома, а также в тех случаях, когда чердак не отапливается – из пространства будет постоянно поступать холодный воздух.
Переносные
- монтаж люка в чердак обязателен вне зависимости от вида лестницы – и в этом смысле встроенный вариант гораздо удобнее, чем отдельно лестница и люк;
- стремянка не надежна: если переносить грузы, есть риск упасть, а надежно сделанная чердачная лестница оборудованная люком полностью исключает такие случаи.
Складные
Это и есть тот тип лестниц, который оптимально подходит для загородных домов. В основе всегда лежит механизм, позволяющий удобно сложить лестницу и поместить ее над люком, а крышку люка герметично закрыть во избежание охлаждения дома.
В зависимости от особенностей конструкции выделяют следующие виды чердачных лестниц с люками:

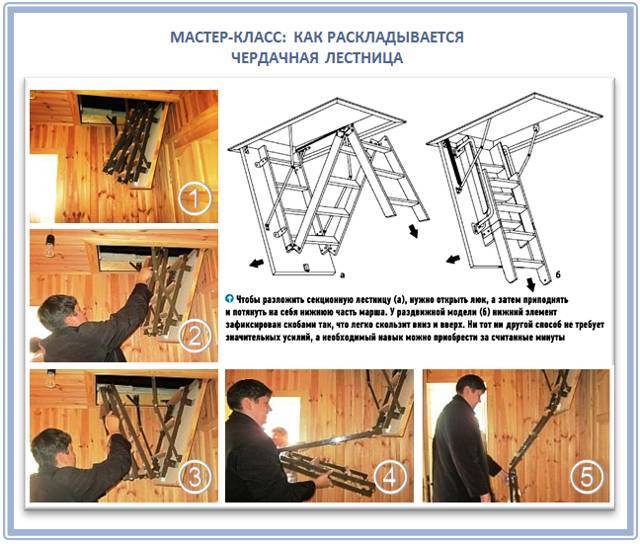

- Раскладные (откидные) лестницы – наиболее распространенный вариант благодаря простоте конструкции: несколько секций складываются вместе благодаря соединениям на шарнирах и петлях. Обычно секций 3, но бывает 2 и даже 4. Такие лестницы изготавливаются как из древесины, так и металлических деталей.
Лестница-гармошка (ножничная) в большинстве случае представляет собой полностью металлическую конструкцию с деревянной крышкой люка, ведущего на чердак. Это очень удобный вариант благодаря своей компактности: каждая лестница представляет собой звено, соединенное шарнирами с соседними. В итоге в сложенном виде устройство займет в 3-4 раза меньше объема, чем в разобранном.
Ступени могут быть выполнены и из дерева.
Разновидностью гармошек считаются телескопические лестницы, звенья которых имеют округлую форму, благодаря чему выглядят более красиво. К тому же они занимают меньше места даже в разобранном виде.
Механизм для лестницы с люком – шарнирный без пружины
Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.
Для этого вам потребуется:
- Уголок – 1 штука.
- Кусок металлического листа.
- Две полоски разной длины.
- Болты М10.
- Дрель.
- Сверла.
- Малка.
- Лобзик.
- Тески.
- Струбцины.
Технология изготовления:
- Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
- Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
- На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
- Эти детали собираете между собой и слегка стягиваете.
- Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
- На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
- На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
- После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
- Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
- В готовое отверстие вставляете болт и просверливаете второе.
- Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.
По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.
Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.
В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.
Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.
Семь этапов сборки стальных дверей
Можно сделать металлические двери своими руками только из уголка или только из профилированной трубы, но смешанный вариант получается более надежным и практичным. Наружную раму (лутку) лучше сварить из уголка 50х50 мм, а каркас под дверное полотно из профилированной трубы 40х20 мм.
Этап № 1. Свариваем лутку

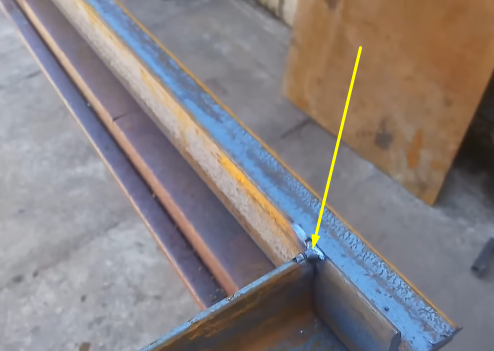

Первым делом отрезаем по схеме уголки и фиксируем их на рабочем столе или козлах струбцинами
Здесь важно чтобы нижняя плоскость была ровной, а углы соединились под 90º. Прямоугольник коробки проверяем по диагоналям, если они одинаковые, значит, углы будут прямыми
Сразу обваривать углы не стоит, их может повести, сначала прихватываем в нескольких точках и снова замеряем диагонали, пока все не проварено, еще можно отрегулировать мелкие неточности.
При обваривании углов, сначала накладываем все вертикальные швы, а потом переходим к горизонтальным, так металл будет меньше перегреваться. Лишнюю часть уголка мы вырежем позже.
Теперь переворачиваем раму и проверяем плоскость длинным уровнем или любым ровным эталоном. Никаких перекосов и изгибов быть не должно.
Провариваем наружные стыки и сразу зашлифовываем эти швы болгаркой.
Как показано на фото сверху, у нас остался не вырезанным кусочек уголка изнутри, его нужно убрать, так как он будет мешать при установке. Для этого снова переворачиваем раму и вырезаем лишние части болгаркой. Лутка готова, теперь можно переходить к раме для железной двери.
Этап № 2. Рама под дверное полотно
Когда нарезаете профилированные трубы под каркас дверного полотна, сначала отмеряете все длинные части, а потом из остатков вырезаете короткие. В противном случае вы можете не угадать и тогда, большие вертикальные стойки придется сваривать из кусочков.
Прорезь под замок лучше сделать сразу. Для этого отмеряем от низа стойки 1 м. и делаем 2 вертикальных надреза по габаритам замка, а посередине эту полоску разрезаем наискось. Чтобы кусочки легче было выломать, делаем на них небольшие надрезы, стрелочки на фото указывают на эти надрезы.
Дальше выламываем полоски, переворачиваем трубу и вырезаем с обратной стороны аналогичное отверстие, после чего можно высверливать боковые отверстия под винты, нарезать в них резьбу и примерять замок.
Чтобы каркас дверного полотна четко лег на свое место, фиксируем струбцинами профилированные трубы с внутренней стороны лутки. Не забудьте: между профилированной трубой и уголком должен оставаться зазор 5 мм, для этого вставляем прокладки. В качестве прокладок можно использовать те же обрезки уголка.
Здесь важно как ставить профилированные трубы, на любой такой трубе есть сварной шов, так вот, этот шов должен «смотреть» внутрь полотна
При сооружении рамы под дверное полотно проверять диагонали уже не обязательно, так как мы «привязываемся» к наружному каркасу. Углы свариваются по аналогии с луткой, то есть, в нескольких точках прихватываем, а потом от центра к краям провариваем стыки.
Здесь же, пока рама находится в лутке, привариваем поперечные ребра жесткости, они делаются из профилированной трубы.
Теперь снимаем струбцины, убираем наружный каркас и провариваем торцы соединений в углах, после чего зашлифовываем все швы. Будьте осторожны, металл тонкий и легко прогорает.
Этап № 3. Крепление листа
Для начала нам нужно вырезать лист по размерам. От рамы дверного полотна, до края листа оставляем 20 мм (5 мм на зазор, плюс 15 мм на нахлест лутки). Чтобы лист отрезать ровно по разметке, можно использовать профилированную трубу, просто крепите ее струбцинами и режете болгаркой по кромке.
Кладем на отрезанный лист дверной каркас, проверяем чтобы везде четко соблюдался нахлест и точечно привариваем профилированные трубы к листу (шаг порядка 100 – 150 мм). Чтобы рама не сдвинулась во время сварки ее можно зафиксировать струбцинами.
