Несколько полезных советов
Эти современные аккумуляторы за счет большой емкости медленно расходуют заряд. При грамотном использовании прослужат не меньше 10 лет.
Преимуществом в пользу комплектации шуруповерта литиевой батареей может стать возможность относительно быстрого наполнения их энергией. Этот тип элементов хорошо переносит хранение и эксплуатацию в не полностью заряженном состоянии.
Они весьма чувствительны к процессу зарядки. Напряжение должно быть всегда наименьшим, а то литий-ионный аккумулятор быстро выйдет из строя.
Нужно знать, как хранить литиевые аккумуляторы для шуруповерта, это поможет:
- продлить срок службы батареи;
- минимизировать потери емкости;
- эффективно применять их возможности.
Для хранения их вынимают, кладут в сухое, прохладное место, где поддерживается температура от +1 до +25 градусов. Нельзя допускать замораживания батареек. Можно положить в пакет и в холодильник, но не в морозильную камеру. Литиевую батарею хранят в заряженном состоянии со степенью заряда 40 %. В таком случае при саморазрядке напряжение не упадет меньше 2.5 В/элемент. При хранении с напряжением ниже порогового значения 2.5 В. 3 месяца и более, емкость упадет и восстановить будет невозможно, элементы заржавеют.
Переделка шуруповерта «Интерскол» на литиевые аккумуляторы 18650
Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современные ДШ «Интерскол» на литиевых аккумуляторах служат гораздо лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.
Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Потребуется балансировочная плата и сами источники энергии – 5 аккумуляторов литиевых 18650, можно оставить с заводскими терморезисторами, удлинив провода. При монтаже создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Особенности сборки советы мастера подробно даны в видео. Здесь полная информация о переделке 18-вольтного литиевого шуруповерта
Защитная плата BMS
При эксплуатации литиевых аккумуляторов нельзя допускать заряда выше и разряда ниже нормы по напряжению. Для литий ионных максимально допустимое напряжение на ячейке составляет 4,25 В, минимальное 2,5-3,0 В (варьируется в зависимости от модели). Для литий железо фосфатных максимум 3,65 В, минимум 2,0 В.
Поскольку рабочие напряжения у Li Ion и LiFePO4 разные, BMS нужно выбрать именно под свой тип аккумулятора. BMS для LiFePO4 не подойдет к Li Ion и наоборот. При выборе также смотрим на ток срабатывания защиты, он должен быть не больше максимального тока который выдает батарея в пиковом кратковременном режиме. Иначе в аварийной ситуации защита по току не успеет сработать и отключить АКБ. Если Вы прочитали статью про BMS, то уже знаете, что в нашем случае гораздо правильнее выбирать плату BMS с функцией балансировки (balance).
Подготовка старого аккумулятора к переделке

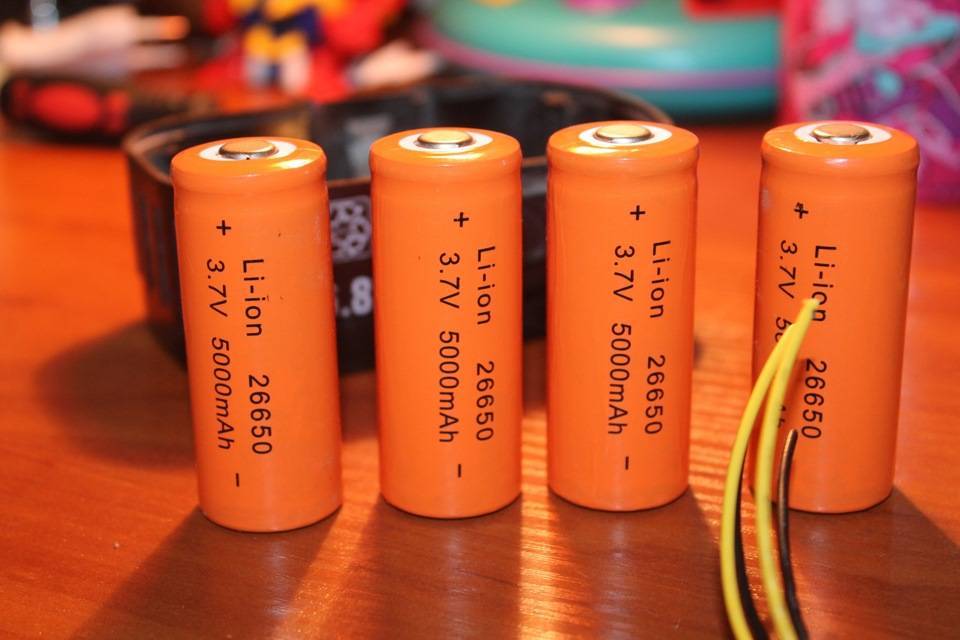

При переделке шуруповерта на литий ионные АКБ потребуются высокотоковые элементы типа 18650. Батареи от старых ноутбуков использовать нельзя, ведь у них токоотдача от 3 до 4 А, а аккумулятор шуруповерта должен быть способен отдавать не менее 15 А. К тому же емкость и другие характеристики аккумуляторов должны быть практически одинаковы. Поэтому лучше приобретать их вместе у одного продавца.
Батареи должны быть заряжены одинаково, поэтому их стоит заряжать по отдельности. И только после этого собирать их воедино.
Те, кто не хочет паять, может приобрести готовую сборку.
Смотреть на Aliexpress
Виды АКБ для шуруповертов и их особенности
В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:
- Никель-кадмиевые (NiCd, Ni-Cd).
- Никель-металлогидридные (Ni-MH или NiMH).
- Литий-ионные (Li-ion).
Рассмотрим особенности каждого из типов аккумуляторов подробно.
Никель-кадмиевые
Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.
Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.
Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» – они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.
Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.
Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, “сказав”, что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» – полностью разряжать и тут же заряжать до 100%.
Никель-металлогидридные
Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.
Ni-MH батарея аккумуляторов для шуруповерта
Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда – до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.
Литий-ионные
Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.
Li-Ion батарея аккумуляторов для шуруповерта
Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.
Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.
Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором – может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.
Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.
Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.
Какая плата BMS нужна и как её подключить
Литиевые аккумуляторы 18650 боятся перезарядки и глубокой разрядки. При последовательном соединении элементов невозможно гарантировать синхронную работу элементов. Если одна банка будет иметь меньшую емкость, то при зарядке она пополнится энергией быстрее остальных, и при дальнейшей зарядке произойдет перезарядка. При работе батарея меньшей емкости разрядится быстрее остальных, что может привести к глубокому разряду.
Все эти проблемы поможет решить плата защиты с балансировкой. BMS платы:
- защищают от короткого замыкания;
- восстанавливаются после срабатывания защиты;
- следят за напряжением на каждой банке и отключают нагрузку, когда хотя бы одна из ячеек полностью разряжается (защита от глубокого разряда);
- осуществляют балансировку (защита от перезарядки).
Плата BMS для шуруповерта должна выдерживать максимальный пиковый ток не менее 30 А. Кроме того, при выборе нужно ориентироваться на количество последовательно соединенных банок. Для шуруповерта на 12 В требуется 3 батареи, выбираем плату 3S. Если для питания нужен источник на 14 В, то покупаем 4S, а для 18 В приобретаем 5S.
Как подключить к плате BMS последовательно 2, 3 или 4 банки, показано на рисунке.
Можно также использовать смешанное, последовательно параллельное соединение. В таком случае к последовательно соединенным банкам подключаем параллельно столько же элементов питания.
Примеры и маркировка достойных моделей 18650
Общепринятой маркировки литий-ионных элементов нет, поэтому производители придерживаются одного из выбранных стандартов. Многие маркируют изделия по технологии производства элементов. Высокотоковые аккумуляторы производят:
- литий-марганцевая технология (обозначается IMR);
- литий-никелевая (INR);
- литий-железофосфатная (IFR).
Маркировка элемента производства Samsung.
В качестве примера приведена маркировка одного из элементов производства Samsung. После обозначения технологии указан типоразмер и наибольший ток в 25 А. В последней строке зашифрована дата выпуска с точностью до недели.
Такой маркировки придерживаются не все. Так, на достойную модель южнокорейского производства нанесено следующее буквенно-цифровое обозначение:
Маркировка элемента производства LG.
- первая строка LGDBHG21865 – производитель, наименование модели HG2, форм-фактор 1865;
- вторая строка O125EO52A2 – первые четыре символа означают дату выпуска (O-2015 год, I- 2016 и т.д, а 125 – день выпуска от начала года).
Таким образом по маркировке можно определить производителя, некоторые параметры и дату выпуска.
В завершении видео-обзор годных высокотоковыех 18650 LIITOKALA 35A.
В остальном выбрать аккумулятор 18650 для шуруповерта несложно, особенно с использованием материалов данного обзора. Замена АКБ на литиевую заметно продлевает жизнь шуруповерта и облегчает работу с ним.
Инструменты
Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.
Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.
Особенности зарядки аккумуляторов
Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?
Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.
При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.
Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.
Что делать, если не заряжается аккумулятор шуруповерта?
Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.
Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.
READ Биты Для Шуруповерта Какие Лучше
К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.
Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.
Также причина в том, что батарея не заряжается, может быть в температурном датчике.
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

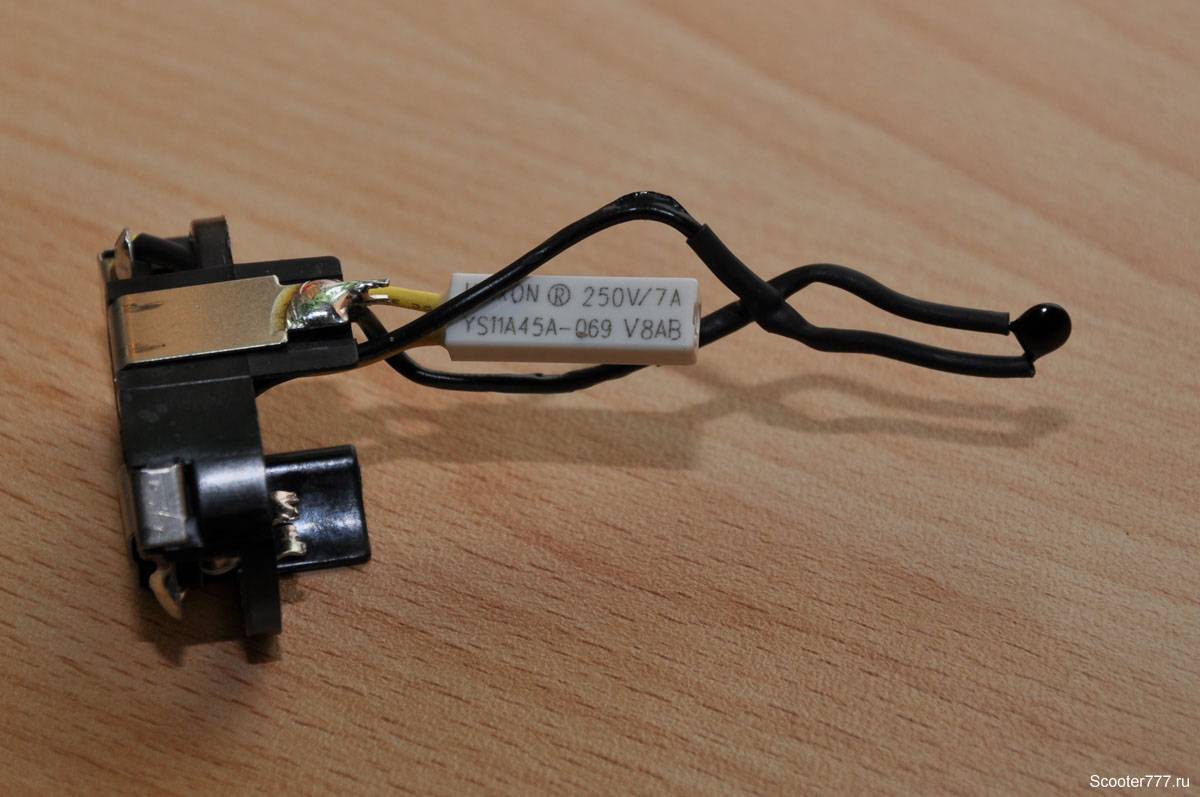

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
На что обратить внимание при покупке аккумуляторного шуруповерта
Чтобы приобрести качественное устройство, рекомендуется учитывать целый ряд важных параметров.
О чем говорит емкость аккумулятора
Этот показатель обозначаются цифрами 1-7 и оценивается в амперах. Поскольку инструменту требуется 1-5 А в час, его можно использовать 2-8 часов.
При покупке нужно учитывать емкость
О чем говорит напряжение аккумулятора
Максимальным параметром для шуруповертов считается напряжение 36 В. Они подходят для воздействия на прочные материалы. Показатели 3-10 В характерны для маломощных устройств. Их допустимо использовать лишь для небольшого крепежа или мягких материалов.
18650 аккумуляторы — какие лучше
Элементы питания стандарта 18650 производит много предприятий, расположенных на территории Юго-Восточной Азии
При выборе изделий следует обращать внимание на химический состав элемента, на наличие или отсутствие встроенного электронного защитного блока. Дополнительно анализируются вольт-амперные , которые обеспечат заявленную производительность работы инструмента
Защищенные и незащищенные литий-ионные аккумуляторы
Батареи с защитой имеют в обозначении приставку Protected. На отрицательном полюсе располагается металлический щиток, под которым устанавливается плата круглой конфигурации с микропроцессором. Защитный блок подключен к положительному выводу отдельным плоским шлейфом с изолятором, который проходит вдоль корпуса аккумулятора. Узел обеспечивает защиту от короткого замыкания и предотвращает подачу тока с повышенной силой при зарядке. Предусмотрена защита от чрезмерной разрядки, при падении напряжения цепь размыкается.
Для снижения стоимости изделия практикуется отказ от установки контроллера, батареи имеют на корпусе отметку Unprotected. Поскольку из цепи исключен защитный блок, то рекомендуется устанавливать элементы питания в устройства с пониженным энергопотреблением. Пользователь самостоятельно контролирует уровень зарядки аккумуляторов, для восстановления емкости используется зарядный блок с микропроцессорным управлением.
Механическая защита литий-ионных аккумуляторов
Для предотвращения взрыва батарей Li-Ion типа используется 2 метода дополнительной защиты:
- Механический тумблер, который разрывает цепь питания при повышении температуры корпуса батареи. Устройство предотвращает дальнейший нагрев элемента, приводящий к деформации корпуса, разрыву оболочки и возгоранию.
- Предохранительный клапан, использующийся для стравливания излишков газа, образующегося при работе аккумулятора. Вместе с газообразными продуктами выбрасывается и часть жидкого электролита, разрушающего контактные площадки и электронные компоненты оборудования. Батарею со сработавшим предохранительным клапаном рекомендуется заменить.
Емкость литий-ионных аккумуляторов
Для обозначения емкости батарей используется единица измерения А*ч (ампер в час) или мА*ч (миллиампер в час), цифровое значение наносится на этикетку на корпусе аккумулятора. Параметр определяет продолжительность работы элемента питания при нормативной нагрузке до снижения емкости до нулевого значения. Батареи отличаются сниженным проявлением «эффекта памяти», который заключается в обратимом падении емкости (наблюдается при восстановлении заряда частично севшего аккумулятора).
Стандартные устройства Li-Ion не допускают глубокого разряда, который необратимо разрушает материал анода и катода. На долговечность работы влияют режимы зарядки, при повышенном напряжении в цепи питания происходит деградация батарей с одновременным падением емкости. Превышение напряжения на 4% приводит к снижению емкости на 50%, причем при последующей зарядке с нарушением параметров емкость снова снизится в 2 раза.
5000 миллиампер.
Токоотдача литий-ионных аккумуляторов
Токоотдача является дополнительным параметром, характеризующим батарею, значение наносится на корпус элемента питания, измеряется в А (амперах) или мА (миллиампер). Аккумуляторы с повышенным параметром называются высокотоковыми (маркировка High drain) и отличаются сниженной емкостью. При выборе элемента питания необходимо учитывать характеристики электрического привода, повышенная нагрузка на АКБ приводит к перегреву конструкции и преждевременному выходу узла из строя.
Точечная сварка
Наиболее безопасный способ соединения банок — это точечная сварка. Ее суть состоит в следующем: к месту сварки прижимаются электроды. Через них в течение небольшого промежутка времени пропускается большой ток. За это время металл пластины успевает расплавиться и привариться к батарее. При этом тепло не успевает проникнуть внутрь аккумулятора и причинить ему вред.
Она выполняется так:
- на ровную поверхность устанавливаем банки, которые необходимо соединить, для удобства их можно обмотать изолентой или скотчем, чтобы они располагались так же как в готовой сборке;
- поверх батареи кладем соединительную ленту;
- прижимаем к ленте электроды и включаем ток.
Аппарат для точечной сварки можно приобрести или сделать своими руками.
Что необходимо знать перед переделкой
Перед тем, как шуруповерт переделать на литий ионные, необходимо точно знать напряжение, выдаваемое старым блоком. Эти показатели указаны на наклейке, налепленной на батарею. При отсутствии сведений акб разбирают, величину напряжения определяют по числу установленных элементов.
Li-ion батареи обладают следующими положительными свойствами:
- низким саморазрядом;
- высокой удельной емкостью;
- отсутствием эффекта памяти.
Есть у них и свои особенности. Их нельзя нагревать выше 45 градусов, боятся температурных перепадов, глубокой разрядки, перезарядки. Емкость приборов на холоде снижается. После того как будет выполнена замена никель-кадмиевых на литий-ионные можно не ждать, когда аккумулятор разрядится, а заряжать в любое время.
Нельзя применять разные виды батареек, а также старые с ноутбука. В сборке у всех аккумуляторов должен быть наименьший разбег емкости и характеристик. Последние необходимо сравнить со значениями обозначенного напряжения и тока разряда. Например, для сборки аккумуляторного блока питания в 14 вольт нужно поставить контроллер с аналогичным уровнем напряжения, обязательно установить защитную плату. В противном случае во время работы литий-ионный элемент перегреется, произойдет возгорание.
Немного о преимуществах лития перед привычными никель-металл-гидридными и никель-кадмиевыми АКБ.
Правила использования никель-кадмия и никель-металл-гидрида обязывают перед зарядом разряжать аккумулятор полностью, иначе его емкость стремительно падает. Не соблюдая эти правила, аккумулятор долго служить не сможет. А полный заряд у них длится около 10 часов, что весьма не быстро.
Литиевые аккумуляторы лишены этого недостатка. Их можно заряжать с любого уровня. И заряд возможен в разы быстрее. Полный цикл заряда от 0 до 100% при использовании правильного зарядного устройства может занимать около полутора часов. А для аккумуляторов с возможностью быстрого заряда – менее часа.
При одинаковом с NiCd или Ni MH обьеме и массе литиевый аккумулятор будет в разы более ёмким, а значит его будет хватать на больший обьем работы. К тому же литиевые аккумуляторы имеют низкий саморазряд, долговечнее и легче никель-кадмиевых и никель-металл-гидридных АКБ.
Подобным образом возможно переделать не только шуруповерт, но и другие аккумуляторные гаджеты и устройства с питанием от батареек.
