Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы

Разветвители и разъемы

Пневмо-разветвители часто называют воздушными тройниками или фитингами-тройниками для пневматических шлангов. Разветвители позволяют подключать к основному выводу компрессора дополнительные магистрали для одновременной работы нескольких пневматических инструментов.

Воздушные тройники делятся на два вида:

• Разветвители с соединением «елочка» . Позволяют подключать отводящие магистрали к основному шлангу, а не компрессору. Выполнены в виде крестовины с четырьмя выходами. Размеры подбираются в соответствии с диаметром воздушного шланга. Наиболее популярны разветвители на 8, 10 и 12 мм;
• Резьбовые фитинги-тройники . Оборудованы входом и тремя выходами с резьбой определенного размера. Предназначены для использования совместно с резьбовыми переходниками и соединителями.

Для подключения оконечного оборудования принято использовать быстроразъемные соединения (БРС). С их помощью можно оперативно и надежно подключить гайковерт, пульверизатор и другое оборудование. БРС также позволяет отключать пневмоинструмент от линии без прекращения подачи воздуха. В качестве штуцера используется «елочка» или резьбовое соединение.

Встречается двух типов: “БРС папа ” и “БРС мама ”. Чаще всего штуцеры «папа» устанавливаются на пневмоинструмент, а разъем «мама» накручивается на шланг к компрессору.

При использовании мощных гайковертов и другого производительного оборудования важно подобрать и БРС с высокой пропускной способностью. В отличие от стандартного варианта, он рассчитан на большие давление и поток сжатого воздуха

Цена устройства

Стоимость зависит от нескольких факторов:

• Материал изготовления (сталь, железо, латунь и пр.).
• Объём ёмкости, куда заливается масло для дальнейшего распределения.
• Тип установки.
• Число точек, которые может смазывать устройство единовременно.
• Пропускная способность и максимальное давление.
• Производитель (отечественные устройства обходятся на 10-20% дешевле зарубежных аналогов).

Пневмолиния в автосервисе или СТО обеспечивает доставку воздуха от компрессора к потребителям, выступая в роли “кровеносной системы” пневмоинструмента. Еще одна важная ее функция заключается в подготовке воздуха для работы инструмента. В этом материале разберемся в устройстве пневмолинии и подберем модули подготовки воздуха для беспроблемной работы инструмента.

Устройство пневмолинии

Для подключения конечного оборудования потребуются следующие компоненты:

• Шланги и сматывающиеся катушки;
• Разветвители, соединители и быстросъемные разъемы для коммутации линии и подключения гайковертов с шиномонтажными стендами;
• Оборудование для подготовки воздуха , куда входят смазывающие модули (лубрикаторы), воздушные фильтры и регуляторы давления.

Шланги прямо влияют на надежность линии и правильное функционирование инструмента

Для того, чтобы те же гайковерты работали в соответствии с паспортными показателями, важно выполнить следующие условия:. 1

Выбран шланг с подходящим рабочим давлением и внутренним диаметром. Высокопроизводительный инструмент может предъявлять более жесткие требования к прочности и пропускной способности шланга;

1. Выбран шланг с подходящим рабочим давлением и внутренним диаметром. Высокопроизводительный инструмент может предъявлять более жесткие требования к прочности и пропускной способности шланга;

2. При монтаже пневмолинии соблюден баланс длины шлангов и числа разветвителей. Чем больше планируется ответвлений, тем внимательнее необходимо подбирать сечение раздаточных шлангов и учитывать производительность компрессора;

3. Использованы подходящие по сечению разветвители и быстросъемные разъемы (БРС).

Применение

Масло для пневмосистем применяется для смазки пневматических приводов, пневмоклапанов, и других элементов пневмооборудования, где есть пары трения. Применяется для станков, работающих с большой частотой, где заводская консистентная смазка, заложенная производителем, не позволяет обеспечить антифрикционные и антикоррозийные свойства в течение длительного времени.

Также дополнительная подача масла в пневматические системы актуальна для пневмолиний содержащих конденсат для исключения его оседания на металлических частях системы и преждевременной коррозии.

Масло для пневмооборудования Total Drosera MS 32 заливается в пневматический лубрикатор (масленку), установленный непосредственно на входе в станок. Перед лубрикатором обязательна установка фильтра-влагомаслоотделителя для отсечения уже выпавшего конденсата и задерживания грязной эмульсии и твердых частиц.

В ПНЕВМО-АЛЬЯНС можно купить как и масло, так и компоненты любой пневматической системы.

Принцип работы маслораспылителя (лубрикатора)

В маслораспылитель (лубрикатор) необходимо подавать воздух предварительно очищенный от компрессорного масла и влаги. На рисунке приводится конструкция маслораспылителя. Если воздух подается на маслораспылитель (лубрикатор), а потребления воздуха нет то в полостях А и Б устанавливается равное давление. Маслораспылитель (лубрикатор) при этом не работает, распыления масла не происходит. С появлением расхода воздуха в маслораспылителе образуются два воздушных потока. Основной поток с входа, отгибая мембрану 6, проходит через окна и поступает непосредственно на выход маслораспылителя. Остальная часть потока проходит через отверстие 7 обтекает сопло 8 и благодаря подсасывающему действию основного потока также поступает на выход. При обтекании сопла 8 вспомогательный поток подсасывает через него воздух из полости А, снижая в ней давление. Под действием более высокого давления полости Б (давление в этой полости равно магистральному) масло из стакана 1 поднимается по трубке 9, проходит через обратный клапан 5 и с входа 10 капли падают в коническое отверстие сопла 8. Частота падения капель при расходе воздуха через маслораспылитель регулируется дросселем 4, установленном на линии связи между полостями А и Б. На частоту падения капель также влияет расход воздуха через маслораспылитель и уровень масла в стакане. Для уменьшения влияния расхода сжатого воздуха на интенсивность падения капель масла используется гибкая мембрана 6, которая автоматически регулирует проходное сечение через маслораспылитель, тем самым, поддерживая требуемую скорость потока воздуха в отверстии 7. При падении капель из сопла 8 происходит первичное распыление масла, и воздух с каплями масла увлекается на выход маслораспылителя, где встречается с основным потоком воздуха, это приводит к повторному распылению масла, что позволяет получить мельчайшие капли масла, взвешенные в воздухе. Если расхода воздуха через маслораспылитель нет, давление в полостях А и Б уравнивается, падение капель масла из сопла 10 прекращается. При этом шариковый обратный клапан 5 препятствует понижению уровня масла в трубопроводе 9 (из-за выравнивания давления в полостях А и Б), из-за чего подача масла на распыление начинается сразу после возникновения расхода воздуха через маслораспылитель.

Цены (прайс-лист) на маслораспылители — лубрикаторы от 01.03.2013 г.

Модель	Крепле-	Макс.вход. давление,	Рабочее давление,	Расход	Раб.тем- пература,	Присоеди-нительная резьба	Масса,	Цена,
SA-L20-08	Верти- кальное	15	10	400 — 800	0 — 60	G1/4″	0,20	462,00
SA-L30-10	Верти- кальное	15	10	800 — 1500	0 — 60	G3/8″	0,24	658,00
SA-L40-15	Верти- кальное	15	10	1500 — 2500	0 — 60	G1/2″	0,47	868,00
SA-L40-20	Верти- кальное	15	10	1500 — 2500	0 — 60	G3/4″	0,47	952,00
SA-L50-20	Верти- кальное	15	10	2500 — 4000	0 — 60	G3/4″	1,06	1414,00
SA-L50-25	Верти- кальное	15	10	2500 — 4000	0 — 60	G1″	1,06	1414,00

Маслораспылитель (лубрикатор) необходимо располагать максимально близко к смазываемым механизмам. При этом не допускается наличие перегибов или крутых поворотов трубопровода на участке от маслораспылителя до смазываемого механизма. При прохождении резких поворотов на капли масла в трубопроводе действует центробежная сила, прижимающая их к внешней стенке трубопровода – это вызывает оседание масла на стенках трубопровода и как следствие уменьшение количества масла попадающего в смазываемый механизм. В предлагаемой нами номенклатуре присутствуют две серии маслораспылителей: серия L и LM. Маслораспылители (лубрикаторы) серии LM применяются для смазки механизмов с малым до 600 л/мин потреблением воздуха. Заливка масла в маслораспылители данной серии производится при отключенном входном давлении. Маслораспылители (лубрикаторы) серии L специально разработаны для работы в тяжелых условиях на механизмах непрерывной работы с большими расходами воздуха до 12000 Нл/мин. Рекомендации по выбору маслораспылителей Для выбора маслораспылителя в каталоге фирмы представлены графики, показывающие падение давления на маслораспылителе (лубрикаторе) в зависимости от входного давления и расхода воздуха через маслораспылитель (лубрикатор). Для эффективной работы маслораспылителя (лубрикатора) он должен выбираться таким образом, чтобы падение давления на нем при планируемом расходе составляло 0,2-0,5 Бар. При падении давления ниже 0,2 Бар необходимо выбрать маслораспылитель (лубрикатор) с меньшим присоединительным размером и наоборот взять маслораспылитель (лубрикатор) с большим присоединительным размером при большом падении давления.

Как работает лубрикатор для пневмоинструмента?

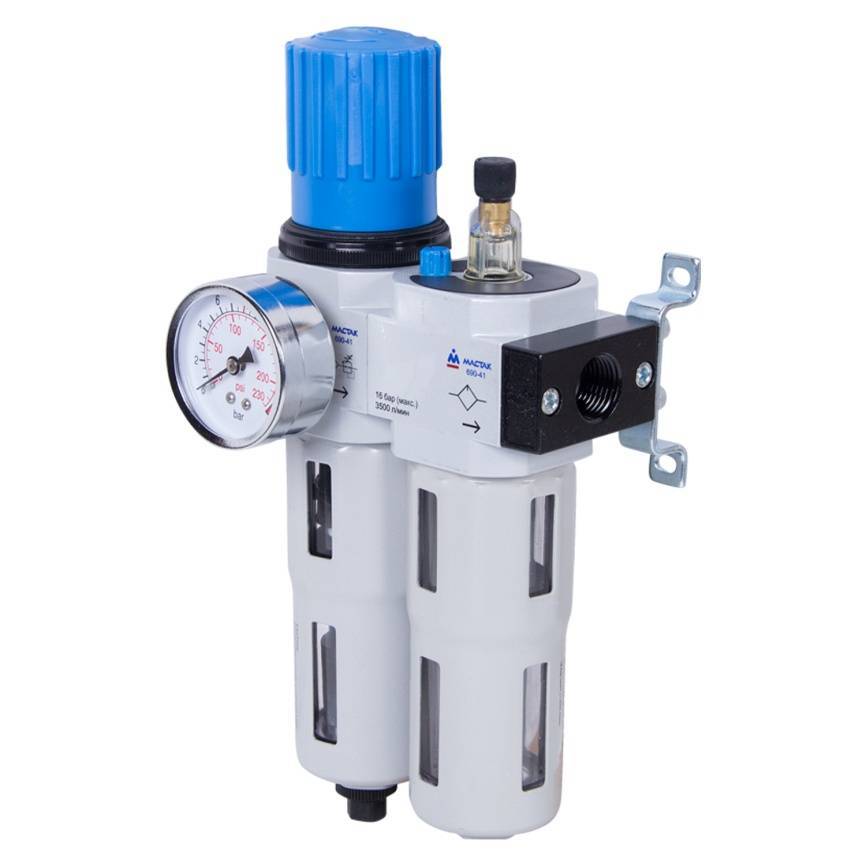

Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.

Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом

Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:

• Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
• Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.

Критерии выбора

Подбирая устройство, необходимо руководствоваться прежде всего тем, для каких работ требуется оборудование, каков их объем. Покупка оборудования должна быть, кроме всего прочего, еще и экономически оправданной.

Ключевыми служат следующие параметры:

• Пропускная способность лубрикатора. Она должна быть не меньше, чем рабочий расход у подключаемого потребителя. Лучше предусмотреть 10-20% запас для пиковых нагрузок. Использование устройства с меньшей пропускной способностью приведет к падению эффективности работы потребителя и ухудшению условий смазки.
• Рабочее давление. Разумеется, нельзя ставить прибор, рассчитанный на меньшее давление, чем потребляет нагрузка. Такой сосуд просто выйдет из строя. Слишком большой запас по давлению не улучшит условий работы оборудования, а приведет к неоправданному удорожанию планируемой покупки.
• Примененные материалы. Сосуды, особенно рассчитанные на высокое давление, лучше выбирать металлические. Причем не любые китайские, а только высококачественные сплавы, производимые мировыми брендами. Последствия разрыва корпуса обойдутся существенно дороже.
• Присоединительные размеры. Размеры и тип резьбы должны соответствовать потребителю. Применение переходников в этом случае крайне нежелательно. Многие производители прямо указывают на недопустимость такого подхода

Если у вас нет достаточного навыка в обращении с пневмоинструментом и организации воздушных линий, лучше привлечь для консультации опытного эксперта.

Обязательно нужно установить сепаратор водяных паров ДО лубрикатора или распределительного узла. Попадание влаги в устройство существенно снизит эффективность его работы. Снизится и качество смазки пневмоинструмента и его производительность. Продолжительная работы в таком режиме приведет к поломке и дорогостоящему ремонту.

В ходе работы следует систематически проверять уровень масла в резервуаре и своевременно пополнять его. Делать это лучше до начала работы, чтобы не пришлось прерываться в разгар рабочего дня.

Видео

Представленный список жидкостей не является эталоном. Лубрикаторное масло для пневмоинструмента подбирается исходя из личных предпочтений пользователя и заводских рекомендаций

При этом необходимо обратить внимание на вязкость, физические характеристики и биоразлагаемость формулы

Сжатый воздух используется для работы пневмо инструмента , который применяется во многих производственных и ремонтных сферах. Но воздух, выходящий из компрессорного оборудования, не готов к использованию без надлежащей подготовки. Находящийся в сжатом воздухе конденсат, масло и другие загрязнители могут нанести инструменту весомый ущерб, значительно сократив срок его службы. Поэтому воздух перед подачей в инструмент необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор или модульную группу, которая обеспечивает комплексную подготовку.

Более подробно о подготовке сжатого воздуха рассказано в отдельной статье.

В большинстве пневоинструментов , например, в пневмогайковертах, пневмотрещотках, пневмозубилах, пневмошуруповертах и так далее, сжатый воздух используется для запуска привода(двигателя). Поэтому, кроме очистки воздуха, в воздушный поток должно поступать специальное масло, которое обеспечивает смазку трущихся внутренних механизмов.

Как заливать масло

Перед тем, как заливать смазочный материал, необходимо отключить инструмент от линии и убедиться в том, что в его рабочих органах отсутствует остаточное давление. Для этого нужно несколько раз нажать на кнопку включения и дать воздуху выйти из инструмента. Далее нужно открыть крышку и аккуратно, используя воронку долить смазку из небольшой емкости. Категорически не рекомендуется доливать из больших канистр ил банок- разлив части масла и последующая уборка практически неминуемы. Многие производители оборудования и смазочных материалов включают в комплект поставки специальные мерные сосуды с носиком. Они сделаны из прозрачного пластика и позволяют за один раз и отмерить нужное количество, и аккуратно и без потерь залить его в емкость.

Иногда начинающие пользователи задают вопросы можно ли организовать смазку пневмоинструмента без портативного лубрикатора? Ответ прост: только если будет применен стационарный лубрикатор.

Преимущества лубрикаторов

Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:

• Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
• Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
• Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
• Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
• Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.

Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы

При работе с любым пневматическим оборудованием необходимо следить за тем, чтобы в систему подавался очищенный воздух, который обогащён масляными частицами. С первой задачей справляется фильтр, а вот для второй необходим лубрикатор для пневмоинструмента. С помощью этого приспособления воздушный поток разбавляется маслом в процессе распыления, и это позволяет намного продлить срок службы всего оборудования и уменьшить показатели износа

Особенно важно это для тех, кто вынужден регулярно прибегать к использованию пневматических устройств (сотрудники мастерских, СТО, рабочие строительные бригады и пр.). Современные лубрикаторы имеют автономную конструкцию, их система позволяет откалибровать подачу смазочных материалов в процессе работы; таким образом, пневмоинструмент получает требуемое количество жидкости. В ходе работы можно контролировать уровень масла в ёмкости для заправки

При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора

В ходе работы можно контролировать уровень масла в ёмкости для заправки

При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора

Какое масло заливать

Иногда при закупке смазки для лубрикатора возникает искушение сэкономить. Приобретение дешевых масел невнятного происхождения от малоизвестных производителей кажется экономией только на первый взгляд. Такая подмена неминуемо приведет к нарушениям в работе маслоиспарителя, неравномерному насыщению воздушного потока смазочным материалом, ухудшению условий смазки пневмоинструмента, снижению его ресурса и выходу из строя.

Использовать нужно именно то масло, которое рекомендовано в инструкции к инструменту, либо масло из списка аналогов, допущенных производителем к применению.

Отдельно надо следить за чистотой смазки, отсутствием в нем химических загрязнений и механических включений. Такие «добавки» выведут из строя инструмент еще быстрее.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы устройства

Чтобы понять, что такое лубрикатор и как работает данное устройство, необходимо определиться, что из себя вообще представляет данный резервуар для подачи масла. Корпус изделия преимущественно изготовлен из металла. Этот резервуар «надевается» на рабочую область пневматического инструмента, а после регулируется при помощи насадок с подходящей резьбой.

Само оборудование необходимо устанавливать уже после воздушного фильтра. В обратном случае ничего не происходит, либо же испортится фильтр. Если дополнительные устройства установлены правильно, подаваемое сырьё будет обогащаться воздухом, а позже получать необходимое количество масла. Далее вещество попадает в сам шланг.

Чтобы не снижать качество проводимых операций, он располагается на расстоянии не более 10 метров. В противном случае, состав просто не будет подаваться в нужном количестве в инструмент, что обязательно приведёт к снижению качества операций. Кроме того, необходимо следить, чтобы в шланге не оставался конденсат.

Однако, случаются такие ситуации, когда длины шланга будет просто недостаточно. В таком случае, лучше всего приобретать оборудование специального назначения, устанавливаемый непосредственно на сам инструмент и повышает продуктивность работ.

Для того чтобы понять какой механизм необходим для определенного типа работ, лучше сразу понять, какие характеристики должны соответствовать определенной продукции. Из них чаще всего встречаются:

Диаметр насаживаемой резьбы.

Материалы, из которых и были изготовлены резервуары.

Объём резервуара.

Кроме этого, сотрудники сразу определяются, какого рода действия будут выполняться в рабочем цехе. Исходя из данных знаний, уже определяется тип используемого устройства. Он бывает одноточечным или многоточечным.

Читать также: Для чего нужен сетевой фильтр для компьютера

И ещё помимо этих данных следует знать, какого вида конструкция будет использована в ходе работы. Может быть приобретён дозатор-фильтр. Он имеет свойство установки на оптимальном расстоянии между шлангом и ручкой.

Часто работники не знают, что такой лубрикатор устанавливается на компрессоре. В редких случаях установка произведится прямиком на механизме распределения воздушных потоков.

Выбор шлангов

Самые прочные на разрыв армированные маслобензостойкие шланги из резины. Такие сложно повредить даже колесом автомобиля, но и цена у них самая высокая. Более доступны гибридно-полимерные модели с неплохими рабочими характеристиками.

В первую очередь, следует определиться с сечением шланга, которое подбирается в соответствии с рекомендациями производителя инструмента. В общем случае, рекомендуется выбирать шланги диаметром 10 и 12 мм, чтобы впоследствии не возникло “бутылочного горлышка”. У двух моделей с одинаковым сечением могут быть разные характеристики прочности и рабочего давления, поэтому стоит уточнять эти параметры для каждой позиции отдельно.

При эксплуатации пневмолинии в автосервисе полезно использовать максимально гибкие шланги, ведь “дубовая” магистраль будет за все цепляться, легче заламываться и ее сложно перемещать по помещению. За это свойства отвечает параметр сгибаемости в характеристиках товара.

Что касается формы, то существует три варианта:

Вне зависимости от формы и материала изготовления, не рекомендуется использовать шланги более 15 м длиной, так как это приводит к потери мощности.

Стоимость инструмента и что на неё влияет

После того, как уже выбрана конкретная модель, работники должны выбрать максимально релевантную стоимость, обязующуюся быстро окупиться. Требуется дешёвое изделие? Лучше поискать изделие с низкокачественными материалами изготовления. Но следует быть осторожным. Если на некачественный металл попадёт влага, это может стать причиной возникновения коррозии.

Видео: Обзор от мастера

Требуется марка отечественного производителя? В интернете много поставщиков, устанавливающих на свои устройства минимальную стоимость, чем зарубежные компании.

Так же, в простых магазинах для строительства легко найти специальное устройство, соответствующее необходимым нормам.

Лубрикаторы также называют маслораспылителями и предназначены они для подвода смазочного материала из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха. Поставляемые маслораспылители — эжекторного типа. Воздушный поток, проходящий через лубрикатор, делится на основной и эжектирующий.

Эжектирующий поток вызывает местное понижение давления вследствие увеличения скоростного напора и разности давлений между резервуаром с маслом и камерой распыления. Этого перепада давления оказывается достаточным, чтобы масло могло подняться по вертикальной трубке вверх и далее через дросселирующий канал и изогнутую трубку попасть в виде капель в камеру распыления. В камере масло распыляется в воздушном потоке и попадает в виде масляного тумана в основной поток воздуха, который поступает в пневматическую систему.

Читать также: Скорость вращения токарного станка по дереву

В настоящее время рекомендуется использовать подвод смазочного материала к элементам пневмосистемы как можно меньше, так как в таких системах происходит выброс жидкой смазки в атмосферу. Применение лубрикаторов в пневматических системах является обязательным в случаях, когда в системе уже использовались маслораспылительные устройства, когда в системе используются пневмоцилиндры в стальных корпусах и когда в системе требуются высокие скорости перемещения штока цилиндра и применены пневмоцилиндры больших диаметров.

Как выбрать?

Дальнейший вопрос максимально прост. Если на производстве руководство узнало, что такое лубрикатор, оно обязательно пожелает приобрести его своим сотрудникам. Потому что использование его на производстве в значительной мере снижает затраты на ремонт и закупку дополнительных материалов.

В первую очередь необходимо определиться со сферой назначения и применяемом оборудовании. Когда уже понятно, на какую марку пневмоинструмента будет произведена установка, лучше всего понять, какая мощность потребуется. Изделия с минимальными значениями будут просто не соответствовать условиям. А механизмы, имеющие большую мощность, могут вызывать на слабом оборудовании постоянные сбои.

После этого выбирается необходимый для устройства материал. Он не должен пропускать через себя излишки масла, а в шланге не должно оставаться оседаемого конденсата.

Достоинства минилубрикатора

Использование маслораспылителя является обязательным условием для работы пневмоинструмента. Производители в руководстве пользователя обязательно указывают перечень рекомендованных и совместимых с ним марок смазочных материалов.

Использование устройств имеет следующие достоинства:

Автоматизация подачи смазочных материалов в пневмооборудование. Это бережет рабочее время, затрачиваемое на обслуживание техники. Необходимо лишь следить за уровнем смазки в емкости.
Качественная масловоздушная смесь существенно снижает износ подвижных деталей пневмоинструмента и повышает его производительность. Кроме того, существенно продляется срок службы техники, сокращаются непроизводительные затраты на ее ремонт.
Снижаются потери ресурсов, случающиеся при поломках и остановке производства

Это особенно важно для предприятий, работающих в условиях непрерывного цикла.
Актуальные конструкции минилубрикаторов весьма компактны и не создают помех или неудобств при работе с инструментом в течение всей смены.
Многоточечные устройства позволяют осуществлять одномоментное снабжение до 8 различных потребителей. Для каждого может задаваться индивидуальный режим насыщения смеси смазочным материалом.

У старых моделей был недостаток- большая масса и габариты, мешавшие движениям работника и вызывавшие повышенную утомляемость при продолжительной работе.

Какое масло лить в лубрикатор. Масло для пневмосистемы (пневмоинструмента). Осмотры и ремонты

Для промышленной пневматики Camozzi лубрикация не является обязательной, т.к. при изготовлении закладывается консистентная смазка, рассчитанная на весь срок службы изделия. Но если Вы не используете фильтры масло-влагоотделители, то эта самзка со временем вымывается влагой находящейся в воздухе. В случае, если в систему уже подается дополнительная смазка (лубрикация) , то ее подачу нельзя прекращать, т.к. эта смазка тоже вымывает консистентную смазку. Максимальное количество подачи масла — 1 капля в минуту для машин со средним быстродействием. Рекомендуемая вязкость масла — 32 cSt при 40 град. Цельсия.

Применение маслораспылителей (лубрикаторов) необходимо в случаях, когда механизмы используются в экстремальных условиях с высокой частотой срабатывания — более 40 раз в минуту, или с высокой скоростью перемещения — более 1 м/с.

2. Пневмоинструмент.

Каждый инструмент на каждом воздуховоде должен оснащаться блоком подготовки воздуха, который состоит из масловлагоотделителя, регулятора давления, маслораспылителя (лубрикатора). Установка должна осуществляться как можно ближе к инструменту (до 5 метров) и выше его по вертикали. В случае отсутвия блока подготовки воздуха, смазка может непосредственно заливаться в отверстие для смазки на инструменте, не реже чем каждые пол часа работы. Для смазки пневмоинструмента необходимо использовать пневматическое масло с вязкостью ISO VG 32 или VG 40.

Влага в воздухе губительна для трущихся механизмов в инструменте, она вымывает смазку и вызывает коррозию металлических деталей.

Использовать компрессорное, моторное, трансмиссионное масло строго запрещается.

На складах нашей организации всегда в наличии масло для пневмосистемы и масло для пневмоинструмента.

Маслораспылители (лубрикаторы) поставляются с присоединительными размерами в пределах М5 — G1″.

Рабочая среда — воздух; конструкция — двухкамерная с распылителем и регулятором; материалы — алюминий, технополимер, NBR; рекомендуемое масло — Турбинное №1 (ISO Vg32).

Обычно, пневмоаппаратура используется без маслораспылителя (лубрикатора), так как в неё закладывается консистентная смазка, рассчитанная на весть срок службы. Если приводы используются в экстремальных условиях, например, высокая частота (до 40 и более раз в минуту) срабатывания и скорость перемещения (1 м/сек и более) или есть необходимости высокой плавности перемещения, необходимо применять воздух с распыленным маслом. Наша компания предлагает маслораспылители с однократным распылением масла, которые обеспечивают получение частиц масла от 0,01 до 0,003 мм.

Принцип работы

Данный прибор собой представляет емкость из металлического сплава, которая надевается на входе пневмоинструмента и фиксируется с помощью резьбы. Приборчик устанавливается сразу после осушающего фильтра. После попадания воздушной массы внутрь устройства, она насыщается маслом и отправляется непосредственно в инструмент.

Длина шланга между прибором и лубрикатором не должна превышать 10−12 метров, иначе масло будет распределяться неэффективно, а на стенках будет формироваться конденсат, который неблагоприятно сказывается на эффективности применения. В ситуации, если этой длины шланга будет не совсем достаточно, можно воспользоваться линейными приборами, устанавливаемыми перед оборудованием.

Также эти приспособления различаются объемом накопительного сосуда, материалом производства и резьбой. Помимо этого, устройства бывают многоточечными и одноточечными, а их выбор осуществляется с учетом условий будущего применения. Кроме того, по виду конструкции приспособления бывают двух разновидностей:

• фильтрующие устройства, которые устанавливаются непосредственно на инструмент;
• воздушные приборы, которые устанавливаются на поточном распределителе или компрессоре.

Как выбрать лубрикатор для пневмоинструмента?

Подобные конструкции следует приобретать, исходя из особенностей эксплуатации и задач, которые предстоит решать

Основные характеристики, на которые необходимо обратить внимание:

• Пропускная способность: лубрикатор выбирается к оборудованию, которое имеет соответствующую мощность, и данный параметр важен для наиболее полного обеспечения воздушного потока масляными частицами. Если пропускная способность будет невысокой, пневмоинструмент будет работать менее эффективно.
• Рабочее давление, от которого зависит, справится ли приспособление с нагрузкой.
• Материалы корпуса. Это изделие должно быть выполнено из высококачественной стали: такие устройства отличаются повышенной надёжностью, долговечностью и минимальными затратами на обслуживание.
• Размер резьбы и её расположение: при несовпадении лубрикатор просто нельзя будет использовать совместно с выбранным оборудованием.

Если при выборе возникают сомнения, лучше проконсультироваться со специалистом, который сможет посоветовать, какое устройство больше подойдёт конкретному пневматическому оборудованию

После приобретения лубрикатора важно использовать масло необходимой марки, которое имеет соответствующие параметры (вязкость, щёлочность и пр.). Необходимо проверять, чтобы внутрь не попала вода, которая вызывает коррозию корпуса, и периодически смотреть за уровнем масла

Итого

Правильная организация пневмолинии – необходимое условие для работы пневматического инструмента на полную мощность. Кроме того, использование лубрикаторов и фильтров-осушителей позволяет избежать коррозии и продлевает срок эксплуатации шиномонтажного оборудования. Обязательно посмотрите статью по выбору компрессора, там тоже есть свои нюансы.

Многие производители предлагают для облегчения различных однотипных работ специальные инструменты. К ним относятся шуруповёрты, гайковёрты, заклёпочники, степлеры, монтажный пистолет-нейлер и др.

Они могут выпускаться в разных вариантах, как механические, электрические и пневматические. Для домашнего использования, когда объёмы небольшие, вполне подходят приборы на механическом принципе действия.

А вот для профессионального применения, особенно это касается строительно-ремонтных работ, не обойтись без электро- и пневмоинструмента. Особенно это касается гвоздезабивного пневмомолотка. При масштабных работах наиболее высокое качество могут обеспечить только они.
