Мотоблок на 4 колесах своими руками

Эксплуатация и обслуживание

Подъемный механизм навески для адаптера есть не что иное, как подъемный рычаг, существенно упрощающий работу с дополнительными насадками. Обычно подъемный механизм у рулевых моделей располагается позади адаптера. К нему прикрепляют навесное оборудование, необходимое для той или иной работы. Например, это может быть плуг для вспашки либо подготовки почвы к окучиванию. Сам механизм конструктивно несложен и может приводиться в движение ручным поворотом рычага.

Фиксируя двухколесный адаптер к мотоблоку, можно занять удобное положение и работать сидя. Это поспособствует большей устойчивости мотоблока. Варианты с ручной тележкой актуальны для больших хозяйств. Также ими можно пользоваться не только для сбора урожая, но и перевозить строительный мусор и разные грузы. Пользуясь адаптером, можно не бояться попадания ног под фрезу.

Чтобы продлить срок службы мотоблока и адаптера, нужно не забывать про первый пуск, для чего следует предварительно залить масло и бензин, и последующую обкатку. Также нужно учитывать, что в процессе работы недопустим перегрев двигателя основного агрегата и необходима своевременная смазка деталей. В зависимости от типа моделей, в некоторых из них придется укрывать кресло оператора ввиду материала его изготовления. Например, если основой сиденья является фанера, то она может деформироваться под дождем.

Учитывая, что адаптер можно изготовить самостоятельно, пользуясь подручными средствами (например, колесами от тачки либо иными запчастями), важно соблюдать все тонкости чертежа и правильность сборки механизма подъема навесного оборудования. Что касается колес, стоит иметь в виду: металлические варианты лучше для работы на полях, резиновые с протекторами подходят для работы на грунтовой дороге

При этом в эксплуатации имеет большое значение их радиус, ведь излишне большие либо, наоборот, слишком маленькие колеса приведут к частому опрокидыванию агрегата.

При этом у моделей с расположением двигателя сзади ширина колеи должна быть большей, так как по-другому мотоблок не сможет правильно балансировать в процессе работы. Мост для колес в этом случае должен быть более широким. В процессе работы мотоблоком можно пользоваться ориентирами либо обрабатывать землю кругообразно. Это зависит от размера и формы участка, а также модели адаптера. Например, вспашка либо рыхление почвы проще выполняется рядами с поворотом в конце каждого из них.

В процессе работы пользователь может следить за тем, чтобы обработка почвы была равномерной, а навесное оборудование не углублялось в землю более положенного. Надлежит перед работой выставлять регулировку. Своевременно необходимо осматривать адаптер и мотоблок. Это позволит обеспечить бесперебойную и безопасную работу мотоблока во время всего его срока эксплуатации.

Необходимо своевременно менять масла в узлах мотоблока, заниматься профилактикой систем электродвигателя, регулировать механизмы управления и подъема

Кроме того, важно содержать агрегат и адаптер в чистоте. Это значит, что их необходимо очищать от грязи и почвы, после чего мотоблок надлежит устанавливать в горизонтальное положение, используя третье колесо (при его наличии) либо подставку, которая сможет обеспечить устойчивое положение агрегата

Нельзя забывать о заточке орудий, поскольку от этого напрямую зависит обработка почвы и качество ее рыхления. Если ваш участок небольшой, желательно заранее пройтись по нему и убрать большие камни, которые могут затупить навесное оборудование.

Мотоблоку с адаптером нужно обеспечить правильное хранение. Помещение должно быть сухим и хорошо вентилируемым. При этом желательно технику поместить в условия, в которых она будет избавлена от контакта с щелочами и кислотами. Машину нужно не только очищать от загрязнений, но и сливать из бака и карбюратора топливо. Также необходимо сливать масло из картера двигателя. Если мотоблок будет простаивать более трех месяцев, нужно устанавливать его на подставки, разгружая шины.

Рекомендуется периодически осматривать шины на предмет повреждений и дефектов. Нельзя использовать мотоблок с пониженным давлением в шинах, так как это сократит срок службы колес. Высокое давление тоже ускорит их износ

Важно проверять воздушные фильтры мотоблока, свечи зажигания и по необходимости проводить замену глушителя. Кроме того, нужно осматривать прочность соединений адаптера, ведь от этого зависит безопасность оператора

О том, как сделать адаптер к мотоблоку своими руками, смотрите в следующем видео.

Сборка мотоблока с нуля

Если вы собираетесь сконструировать полностью весь мотоблок своими руками или даже целый минитрактор, перед началом работ стоит подумать о целесообразности реализации такого проекта. Современный рынок может предложить пользователю множество моделей мотоблоков отечественного и китайского производства, чьи характеристики позволяют проводить работы низкой и средней трудности. При этом цена такой техники вполне доступна для множества пользователей. Так что проект по созданию своего мотоблока должен иметь такие преимущества:

  • низкую стоимость;
  • возможность использования при сборке старых запчастей от техники, автомобилей или мотоциклов;
  • повышение характеристик в сравнении с заводским аналогом;
  • дополнительный функционал.

Проект стоит реализовать, если хотя бы 3 из перечисленных пунктов были соблюдены. В противном случае задумка не стоит затрат и проще купить готовый мотоблок, даже б/у с последующим обновлением деталей.

Теперь о конструкции. Нужно найти чертеж, по которому будет производиться сборка самоделки. В чертеже будут указаны основные детали, особенности их монтажа, а также способ изготовления креплений для запчастей. Без документации невозможно будет воплотить проект, поэтому первостепенная задача — найти самый подходящий чертеж. После этого можно начинать подбор материалов.

Это интересно: Лучшие российские и китайские мотоблоки с валом отбора мощности — все нюансы

Дополнительные советы и предупреждения

Перед тем, как взяться за изготовление самодельного минитрактора, необходимо убедиться, что у вас есть в наличии необходимые материалы и инструменты. Понятно, что без сварочного аппарата, а также достаточно большого количества металла и различных стальных уголков и швеллеров, вам просто не обойтись.

Если у вас нет этого в наличии, то можно посетить ближайшую сельскую свалку, где можно раздобыть достаточное количество материала. И наконец, самым верным и важным советом является первоначальная подготовка к конструированию. Речь идет о самостоятельном изготовлении подробного чертежа будущего минитрактора.

Даже схематично изображенный агрегат поможет вам более точно определиться со всеми размерами и параметрами, чтобы лишний раз не подгонять детали и запчасти их в процессе сборки.

Это интересно: Покупать мотоблок Тарпан с двигателем Briggs Stratton или GCV-160: освещаем тщательно

Для чего нужны грунтозацепы для мотоблока?

Грунтозацепы мотоблока – это специальные устройства, внешне напоминающие обычные металлические колеса, дополненные шипованными накладками. Само название указывает на их главное функциональное предназначение – гарантировать идеальное сцепление между культиватором и подстилающей поверхностью – почвой. Благодаря этим приспособлениям мотоблок может беспрепятственно передвигаться по любой местности независимо от погодных условий.

Помимо этого, грунтозацепы к мотоблоку выполняют и другие функции:

  • способствуют более качественной обработке почвы;
  • упрощают транспортировку как самого мотоблока, так и соединенного с ним груженного прицепа по бездорожью или на рыхлых грунтах;
  • увеличивая массу агрегата, обеспечивают ему хорошую балансировку и устойчивость в пространстве;
  • позволяют использовать другие навесные адаптеры, например, для предпосевной обработки угодий.

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Общее описание устройства Лифан

Двигатель для мотоблока Лифан мощностью 6,5 л.с., цена которого в различных магазинах колеблется в пределах от 9 до 21 тысячи рублей в зависимости от модификации, имеет классическую компоновку: это одноцилиндровый карбюраторный двигатель с нижним распредвалом и штанговым приводом клапанов (схема OHV).


Двигатель Лифан

Его цилиндр выполнен одним целым с картером двигателя, что, несмотря на теоретическую возможность замены чугунной гильзы, заметно снижает его ремонтопригодность при износе ЦПГ.

Мотор имеет принудительное воздушное охлаждение, производительность которого достаточна при работе в жарком климате даже при больших нагрузках.

Система зажигания – транзисторная, при эксплуатации не требующая каких-либо регулировок. Невысокая степень сжатия (8,5) этого двигателя позволяет ему работать на товарном бензине марки АИ-92 любого качества.

При этом удельный расход топлива у этих двигателей составляет 395 г/кВт*ч – т.е. за час работы на номинальной мощности, составляющей 4 кВт (5,4 л.с.) при 2500 об/мин, они при правильных настройках карбюратора израсходуют за час работы 1,1 литра топлива.

На данный момент семейство двигателей 168F включает в себя 7 моделей с различными вариантами комплектации и подсоединительными размерами, общими у которых являются следующие характеристики:

  • Размерность цилиндра (диаметр/ход): 68×54 мм;
  • Рабочий объем: 196 см³;
  • Максимальная выходная мощность: 4,8 кВт при 3600 об/мин;
  • Номинальная мощность: 4 кВт при 2500 об/мин;
  • Максимальный крутящий момент: 1.1 Н*м при 2500 об/мин;
  • Объем топливного бака: 3,6 л;
  • Объем моторного масла в картере: 0,6 л.

Пневмоход и болотоход

Болотоход – транспорт с высокопроходимостью. Агрегат шикарно показал себя на топких территориях, мелководьях, илистых и болотах. Такой транспорт актуален у тех, кто часто ходит за город, туристов, которые преодолевают сотни километров сложного бездорожья. Конструирование самодельных болотоходов такое же, как и при изготовлении квадроцикла или караката. Пневмоход – вид авто, разработанный в 50 гг. прошлого столетия.

На заметку!Пневмоходы серьезно модернезированы. В некоторых моделях 6 колес, тогда как в стандартных на 4.

Условно такой транспорт можно назвать мотоблоком на пневматических колёсах. Понятно, основным отличием пневмохода от других самодельных моделей из мотоблока является база колес. Шины низкого давления за счёт малого усилия на дорогу дают возможность избежать прогрузки, буксовки, неприятностей.

Мотоблок: назначение

Мотоблок – механизированная техника для сельскохозяйственных работ. В зависимости от типа двигателя питается бензином или дизелем.

По сравнению с трактором мотоблок имеет малые габариты, что делает его удобным для обработки земель малой и средней площадей (0,1-1,0 Га).

Характер обработки зависит от навесного оборудования мотоблока:

  • Плуг – для вспахивания грунта;
  • Чеснокосажалка – для посева чеснока;
  • Картофелекопалка – для сбора клубней картофеля;
  • Аэратор – для орошения культуры;
  • Ковш – для уборки снега и грунта;
  • Прицеп – для транспортировки урожая и прочих грузов.

Соответствующие насадки идут на все чертежи мотоблока при условии, что они представлены одним и тем же производителем.

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

  1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
  2. Планирование и сборка заднего моста, а также подвески транспортного средства.
  3. Выбор и монтаж подходящих колес.
  4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Рама

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Рама болотохода

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности. Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия

При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Двигатель на каракате

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью

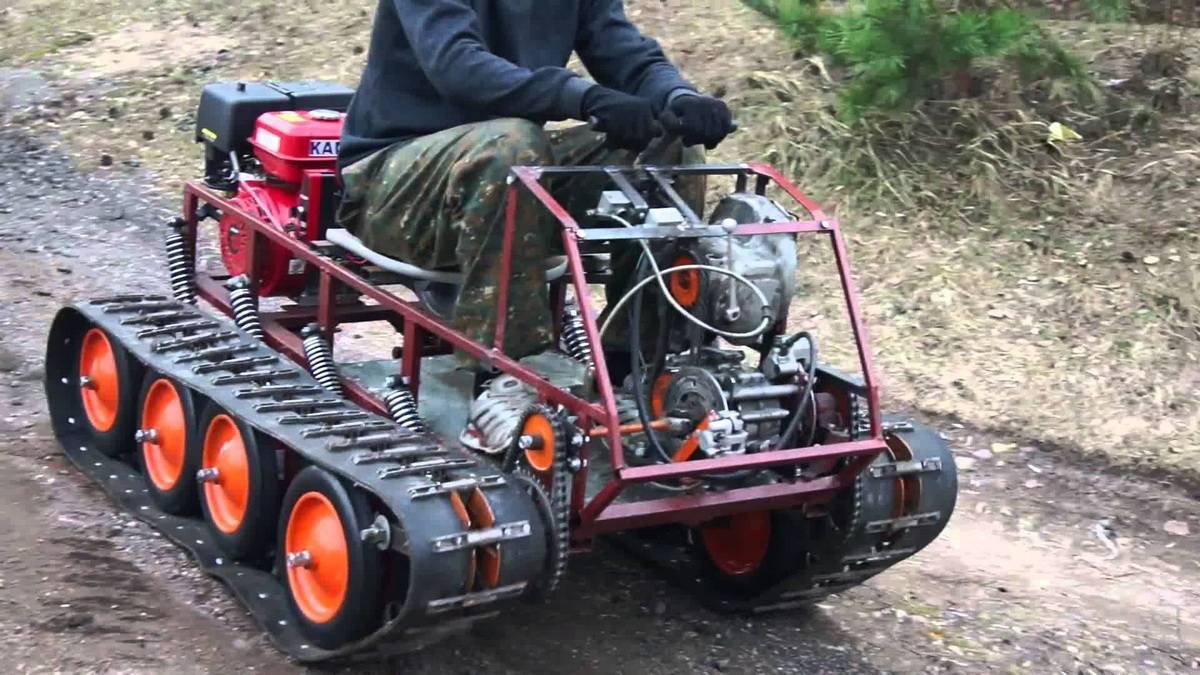

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Взаимозаменяемые колеса

Следующий вариант: камерные колеса от 5 до 12 дюймов диаметром. Таковые поставляются в комплекте с мотоблоками от брендов Зубр, Аврора и Кентавр. Эти марки перечислены друг вслед за другом, потому что если вы покупаете мотоблок одной из них, уже имея в хозяйстве машину от другого бренда, то можете свободно переставлять колеса с одной на другую, они прекрасно подойдут. Они же подойдут и для прицепа мотоблока. На упомянутые выше мотоблоки от Zikka такие колеса тоже вполне подойдут. Такое колесо сможет комфортно работать на мотоблоке, чей вес равен, как минимум, девяти килограммам. С ними хорошо работать на грунтовой дороге, а также они отлично едут по асфальту.

Остается описать еще один типоразмер колес – от 6 до 12 дюймов диаметром. Они используются исключительно с тяжелой мототехникой. Ими комплектуются мотоблоки брендов Зирка, Форте, Добрыня, Зубр, Кентавр. Каждый из них весит не меньше восьми килограммов, а охлаждается системой водного типа. Если вы покупаете такую резину, то в комплекте получаете кроме традиционных дисков и болтов, скаты и камеры.
Естественно, на таких колесах могут ездить не только мотоблоки. Их можно применять и как колеса для прицепа.

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Самым простым двигателем для квадроцикла является мотоблок. Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

  1. Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
  2. Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
  3. Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Для создания хорошего квадроцикла нужно составить его предварительный чертеж

Особое внимание нужно уделить полному приводу 4х4. Примеры чертежей представлены ниже
