Как сделать наковальню из рельсы своими руками

«Голая» кузница — без горна — верх неприличия

Если изъясняться высокопарно, то можно сказать, что горн является сердцем кузницы, только там «сталь подчиняется покорно», превращаясь почти в пластилин. Устройство это простое: в горниле такой печи горит уголь, туда и помещают металлическую заготовку, которую разогревают до необходимой температуры. Самый маленький горн можно соорудить даже из консервной банки. И он позволит делать кованые вещи так же успешно, как и его солидный «коллега» по ремеслу. Правда, и размеры у них будут соответствующие.

Главная задача, возложенная на работу этого оборудования, — обеспечение довольно большой температуры для разогрева стали. Лучшим вариантом станет твердотопливный очаг, где используется уголь. Есть у него и конкурент — кузнецкий газовый горн.

Как сделать наковальню из старого рельса

Интересен опыт пользователя портала с ником ДИМДИМ. Он рассказывает, чего можно добиться при изготовлении самоделок, если приложить к делу смекалку.

Из интернета пользователь узнал, что чаще всего самодельную наковальню делают из железнодорожного рельса.

Т.к. в «закромах» рельса не оказалось, ДИМДИМ для поисков «донора» задействовал всех друзей, родственников и знакомых. Вскоре поиски увенчались успехом, и пользователь стал обладателем старого, но крепкого рельса.

Осталось отсечь от заготовки всё лишнее и придать ей нужную форму. Расчехлив отрезную машинку по металлу, пользователь приступил к работе.

По словам ДИМДИМ, на то, чтобы распилить на две части и отторцевать рельс, сделанный из высокоуглеродистой термообработанной стали, ушло 4 часа с регулярными остановками отрезной машинки, чтобы она успела остыть.

Затем наступил черед изготовления т.н. «рога» будущей наковальни. Т.к. отпиленная часть рельса не поместилась под нужным углом на станине отрезной машинки, пришлось разобрать зажимное устройство и состыковать станину с дополнительным столиком.

Пользователь с трудом обрезал рельс в виде треугольника, затем началась муторная работа по приданию «рогу» наковальни нужной формы.

Работа велась попеременно с использованием углошлифовальной машинки, отрезной машинки и разнообразных крепежей и подкладок.

Участник FORUMHOUSE предложил ДИМДИМ собрать наковальню на станине, в качестве которой приспособили стальной противовес от лифта. Как автор идеи, Movik сварил все детали в единую конструкцию.

Следующий этап – изготовление в «хвосте» наковальни квадратного отверстия, необходимого для закрепления разнообразных приспособлений — оправок, скоб, вилок для гибки и конусов, хвостовик которых имеет такое же сечение как «приёмное» отверстие.

При самостоятельном изготовлении наковальни умельцы делают «квадрат» по-разному. Отверстие прожигают сварочным аппаратом, высверливают и затем дорабатывают напильником. Пользователь упростил себе задачу — взяв «болгарку», он вырезал в рельсе паз, а затем приварил к торцу уголок, сделанный из Т-образной направляющей от лифта.

В собранном виде наковальня приобрела следующий вид.

Также пользователь сделал набор приспособлений для наковальни.

Конструктивные особенности наковальни

Конечно, можно не изготавливать точную копию такого приспособления и просто делать все работы на ровной металлической плите. Однако, для упрощения многих операций наковальня имеет свои особенности в конструкции. Приспособление состоит из следующих частей.

• Лицо.
• Рог.
• Лапы.
• Обода.

Лицевая часть наковальни — это ее плоская верхняя часть, на которой и производится основная масса всех кузнечных и слесарных работ. Для выполнения операций по прошивке заготовок или их гибки в этой части может иметься глухое отверстие.

Рог — может быть один (с одной стороны), или два (с двух сторон). Это конусообразный выступ с торцевой части наковальни. Назначение рогов — гибка, раскатка или свертка заготовок, по сути, используются как оправки. Если наковальня имеет два рога, то обычно второй имеет форму пирамиды для придания изделиям более сложных конфигураций.

Лапы предназначены для установки приспособления. В случае стационарного монтажа наковальни, в лапах предусмотрены отверстия для жесткой фиксации.

Обода — это зона на лицевой поверхности возле рога, служит для выполнения обжимок листового металла.

Также в некоторых видах наковален могут иметься слесарные тиски с противоположной рогу стороны. Это делается для удобства выполнения многих кузнечных операций.

Устройство и типы наковален

В зависимости от наличия или отсутствия этих элементов, наковальни могут быть разных типов: безрогие, однорогие и двурогие.

Инструмент необходимый для изготовления наковальни:

• болгарка;
• сварка.

Коротко о том, как это было:

На самом деле изготовление наковальни дело простое и не требует линейки, нооо, чтобы получилось не тяп-ляп и радовало глаз, все же стоит начать с разметки. Сперва размечаем наш будущий рог. Я выбрал ту сторону рельсы, которая была ближе к отверстию, чтобы меньше работать болгаркой.

Разметив и вырезав рог, я заменил отрезной круг на зачистной и взялся за выравнивание лица наковальни.

И вот тут-то люди часто и останавливаются. Все! Она готова, можно выпрямлять на ней гвозди. Но вот делать что-то еще будет просто неудобно. Поэтому мы идем дальше и привариваем к задней части наковальни нашу профильную квадратную трубу.

Почему именно квадратная, а не круглая? Для удобства закрепления в ней оснастки. Ведь мы же будем стучать по наковальне и наши приспособления должны надежно держаться. Квадратная форма профиля позволит нам этого добиться. По этой же причине (работа с молотом) , мы должны так же хорошо закрепить наковальню. Ведь даже этот небольшой отрезок рельсы весит достаточно, чтобы повредить наши ноги, когда из-за отсутствия крепления она плюхнется прямо на ногу…

Тут я тоже выбрал не новый способ- напилил арматуры по 300мм, согнул буквой Г и приварил с 4х сторон. Позже, при установки в пень, мы будим вбивать наши «буквы» в дерево.

Остается лишь слегка подкрасить основание наковальни, чтобы она приняла свой окончательный вид. Установить на пень и заколотить наши крючки в него. Вбивать арматуру до конца не стоит сразу. Ее нужно вбивать, пока вам не покажется, что наковальня стоит достаточно устойчиво. Оставшийся запас натяжки можно будет использовать позже, когда наковальня начнет болтаться.

Оснастка.

В видео я показал пару простейших и полезных вариантов. Вы наверняка придумаете еще варианты или же можете подождать моих. Скоро я займусь ими и с удовольствием поделюсь с вами!

• площадка для прошивки отверстий. Например, под заклепки.
• линейка. Что бы ваши поковки были одинаковыми и подходили друг к другу. Например, для ковки клещей, без которых работа кузнеца просто невозможна

Все самое интересное по работе над наковальней вы можете увидеть в видео. Я постарался сделать его коротким информативным и приятным для просмотра.

Подписывайтесь на мой канал: https://www.youtube.com/c/bonnfactory

Такой на первый взгляд нехитрый и простой инструмент, как наковальня, является обязательным атрибутом любой кузнецы. Без него невозможно выполнение даже самых простых действий, связанных с .

В то же время покупка этого приспособления не является обязательной, ведь наковальня своими руками может быть сделана любым мастером.

Наковальни – самый важный инструмент, позволяющий выполнять различные кузнечные работы, связанные и горячей ковкой металла. Данный элемент мастерской довольно специфичен, однако он просто незаменим в случае профессионального изготовления кованых изделий.

Подобный инструмент может различаться в зависимости от типа решаемых задач. Он может иметь разнообразные конструкционные элементы, размеры и формы. В основном выделяют два типа кузнечных наковален: однорогие и двурогие.

Наибольшим спросом пользуется первый вариант приспособления. Рог применяется в формировании изгибов металлических изделий в фигурной ковке.

Из чего состоит наковальня?

Боковые стороны позволяют делать изгибы под прямым углом. Сама поверхность устройства гладкая и ровная, а также отшлифована и закалена. Именно эта часть является рабочей.

В ней присутствуют два отверстия квадратной и круглой формы, использующиеся в случае выполнения дополнительных операций с изделиями и при поддержании инструмента.

По весу наковальни разделяют на маленькие, средние и большие. Наиболее оптимальным вариантом являются самые тяжелые модели весом 95 кг и более. Такие устройства позволяют работать с большими заготовками.

В домашних условиях подобный инструмент не относится к самым необходимым. Тем не менее его наличие позволяет без труда выравнивать различные изделия, например гвозди, проволоку или листовой металл.

Естественно, применение в бытовых целях не требует обязательной покупки подобного инструмента. Однако при необходимости может быть сделана самодельная наковальня. Она без проблем позволит выполнить все самые простые функции, которые к ней предъявляются.

Конечно, изготовить качественное фигурное изделие на самодельном варианте крайне сложно

В таком случае лучше обратить внимание на профессиональные модели. А вот во всех остальных потребностях, ручной инструмент станет самым оптимальным выбором

Овладеваем «кузнечным ремеслом»

Но, конечно, мало просто скрафтить этот кусок металла. Нужно ещё научиться им пользоваться. Починка инструмента предполагает помещение в область интерфейса наковальни двух предметов. На выходе отремонтированный инструмент будет примерно на семь процентов прочнее, чем два исходные в сумме. Начиная с определённой версии, в Minecraft можно делать ремонт и с помощью материалов, из которых был сделан крафт поломанного предмета. При таком подходе необходимо в левой ячейке расположить сам инструмент, а в правой – материал.

В Майнкрафт, как известно, на предметы можно накладывать чары. Так вот, уметь пользоваться наковальней, значит уметь менять эффекты от этих чар, наложенных на некоторые категории предметов. Среди них броня, зачарованные книги, инструменты, а также оружие. Чтобы произвести перемены, нужно расположить два зачарованных предмета одного типа плюс две книги (также зачарованных) и любой предмет. Как результат, полученный предмет будет одним уровнем выше, чем перечисленные.

Как уже говорилось, этот блок в Minecraft даёт возможность переименовывать предметы. Сделать это можно, пожертвовав пятью уровнями опыта. Но последующий ренейминг выйдет дороже.

Пошаговая инструкция по изготовлению наковальни из рельса

Подготовьте рабочую площадку. Установите на стол кусок рельсы, разметьте его с помощью маркера и линейки следующим образом:

1. Отмерьте 40% от общей длины рельсы, проведите линию;
2. Отмерьте половину от ширины рельсы, сделайте отметку;
3. Соедините линии и отметку таким образом, чтобы на площадке рельсы у вас образовался треугольник или так называемый «рог наковальни».

Если у вас остались вопросы по верной разметке заготовки, посмотрите фото и видео на нашем сайте.

Закрепите будущую кузнечную наковальню в металлических тисках. Включите болгарку, выполните резы рога согласно линиям разметки.

Важно! Работая с электроинструментом, будьте предельно внимательны. Металлические тиски должны быть надежно закреплены на поверхности стола. Рабочий стол не должен быть расшатан

Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки

Рабочий стол не должен быть расшатан. Для защиты собственного здоровья, наденьте маску сварщика, защитные фартук и перчатки.

Выполнив глубокие резы болгаркой, возьмите молоток. Он поможет вам ускорить процесс: отбейте с его помощью левый и правый края металлического треугольника. Будьте готовы к тому, что края будут неровными – ничего страшного в этом нет, их обработкой мы займемся позже.

Достаньте рельсу из тисков, переверните ее на бок так, чтобы отбитый треугольник «смотрел» на вас. Маркером обозначьте линии, ведущие от края рельса до внутреннего отверстия (ближнего к вам). Отбейте их молотком.

Отступив по сантиметру с каждого необработанного «заднего» конца, нарисуйте маркером линии. Ваша задача – обозначить «хвост» наковальни. Болгаркой выполняйте на металле резы, после чего кусочками отбивайте металл молотком. «Хвост» является функциональной частью инструмента. Но так как мы создаем домашнюю, а не профессиональную, наковальню, выполнять его или нет – только ваше желание.

Обработка металлической поверхности наковальни

Шлифовальным кругом удалите с металлической площадки следы ржавчины. После обработки, поверхность металла будущей слесарной наковальни должна быть гладкой и ровной.

После использования электроинструмента, воспользуйтесь ручным напильником по металлу. Поверхность следует обработать составами, защищающими металл от ржавчины. Приобрести их можно в любом специализированном магазине.

Выполните финишную шлифовку поверхности заготовки. Отшлифуйте металл кругом с мелкой зернистостью еще раз. Выполняйте процесс шлифовки столько раз, сколько это требуется для получения идеально ровной горизонтальной поверхности наковальни.

Важно! Для того, чтобы следить за ровностью поверхности заготовки, используйте уровень. Помните, что если поверхность наковальни будет неровной, обрабатываемые на ней в будущем детали также будут с дефектами.. Для того, чтобы убедиться, используя уровень, что поверхность действительно идеально гладкая и ровная, просматривайте ее сбоку «на свет» с помощью лампы или обычного фонаря

Если проблески света отсутствуют, и между уровнем и поверхностью заготовки нет щелей, работа успешно завершена

Для того, чтобы убедиться, используя уровень, что поверхность действительно идеально гладкая и ровная, просматривайте ее сбоку «на свет» с помощью лампы или обычного фонаря. Если проблески света отсутствуют, и между уровнем и поверхностью заготовки нет щелей, работа успешно завершена.

Установите рельс на тиски. С помощью шлифовальной машинки обработайте все остальные поверхности рабочей площадки наковальни, придав заготовке эстетичный вид. В результате у вас должен получиться блестящий «наконечник стрелы».

Нижнюю часть рельсы, которая покрыта ржавчиной и не обрабатывалась, покройте защитной черной краской по металлу. Она убережет материал от образования коррозии и дополнительно придаст наковальне привлекательный вид.

Ваша самодельная наковальня готова к использованию. В качестве опоры для нее можно использовать, например, обычный крепкий пень. Удалите с него поверхностные дефекты и кору, прочно закрепите созданную с нашей помощью «поделку».

Классификация наковален

Виды наковален и их формы различны. Они классифицируются:

1. по весу: например, наковальня 10 кг может быть применена лишь при горячей ковке молотом с весом не более 1 кг (именно такое соотношение весов считается оптимальным);
2. по наличию кузнечного рога: наковальня двурогая или однорогая. в простейших случаях используют и наковальню простой конфигурации, но многого на ней не сделать;
3. по форме опорной части – с лапами и без них, на сплошном основании;
4. по наличию отверстия и его форме – стальные наковальни с круглым и/или квадратным глухим отверстием;
5. с хвостом или без него.

Столь сложная конструкция и форма оснастки обуславливаются разнообразием кузнечных операций, которые могут быть выполнены только с использованием наковальни.

Двурогая наковальня

Традиционные составляющие кузнечной наковальни:

• рог, который представляет собой конусообразный отросток на одном или обоих её боковых торцах. Он может быть съёмным и несъёмным. В первом случае изготавливается несколько комплектов с разным диаметром основания, что даёт возможность производить на этом элементе своими руками такие кузнечных переходы как завивку, раскатку, гибку. Съёмный рог снабжается резьбовой частью (резьба должна быть самотормозящей), и ввинчивается в тело наковальни;
• хвост: выступ, квадратный в плане, размещаемый с противоположной от рога стороны. По размеру поперечного сечения и вылету примерно соответствует параметрам рога. При помощи хвоста выполняют гибку на угол 90°;
• отверстия, причём в классической наковальне их должно быть два: квадратное – для установки какого-либо подкладного штампа, и круглое – для фиксации противоположного конца проволоки во время её завивки.

В заводских условиях наковальни изготавливаются из стали 35Л, например, на АО Глазовский завод «Металлист».

Однорогая наковальня

Упрощённая мини-наковальня может быть выполнена своими руками либо из широкого равнополочного швеллера ГОСТ 8240, либо из куска стального рельса, причём специалисты считают, что для этих целей подойдёт не железнодорожный, а крановый рельс КР120 или КР140.

Наковальни. ГОСТ

Перед тем как купить наковальню кузнечную, необходимо четко определится с типом этого инструмента. Для этого необходимо знать, что, наковальни бывают:

— безрогие: ГОСТ 11396-75, масса 96—200 кг

— однорогие: ГОСТ 11397-75, масса 70—210 кг

— двурогие: ГОСТ 11398-75, масса 100—270 кг

— однорогие консольные: ГОСТ 11399—75, масса до 95 кг

— шпераки: ГОСТ 11400-75, масса до 30 кг.

Все типы наковален рекомендуется изготовлять из стали 45.

Инструменты, которые нам понадобятся

1. Стандартный 16-унцовый молоток
2. Измерительная рулетка — ваши доски будут уже нарезанными, но вам будет нужно сместить их для данного дизайна
3. Древесный клей
4. Гвозди — Я использовал 21/4“ (7D) настил гвоздей чтобы обеспечить 2 x 12’s
5. Защита ушей — У меня был шум в ушах на протяжении многих лет, так что я ношу защиту даже когда просто работаю со стуком
6. Защита глаз — Все мы слышали ужасные истории про то, как плохой молоток запускает гвозди обратно в глаза. Обязательно защищайте глаза
7. Регулировочные прокладки — если хотите перестраховаться
8. 2 10-футовые сосновые доски 2 х 12 — Нет необходимости мудрить здесь с элитными лиственными породами, так как вы будете прикладывать давление на низ доски, которое заканчивается во время заколачивания

Вы можете заметить, что я не включил в список циркулярную пилу для резки древесины.. Я сделал это в целях адаптации ребят, у которых нет этого оборудования. Мой метод полагается на режущие службы вашего местного строительного магазина, а также быть способным загрузить опилки в багажник вашего автомобиля

Список необходимых инструментов и материалов

Наковальня своими руками изготавливается из следующих материалов и инструментов:

• Кусок рельса. Точная длина зависит от ваших предпочтений. Однако брать кусок длиной менее 30 сантиметров не рекомендуется;
• Линейка и маркер, способный разметить металл (использовать вы можете и штрих);
• Молоток, уровень и напильник по металлу;
• Лампа или фонарь;
• Болгарка и шлифовальная машинка.

Как сделать наковальню своими руками, используя все это? Согласно следующей инструкции.

Важно! Списанный крановый рельс может подойти любой. Но по возможности, используйте КР-140

Он производится из более прочного металла по ГОСТ 4121 и имеет ряд конструктивных преимуществ. Например, более широкую шейку, которая станет обеспечивать наковальне большую устойчивость во время дальнейших кузнечных работ. Но учтите, что у КР-140 нет отверстий, выполнять их придется собственными силами.

Типовая конструкция

Для расширенной функциональности данный кузнечный инструмент должен состоять из следующих частей:

1. Лица. Представляет собой плоскую поверхность в центре, где можно производить обработку ровных широких заготовок. Часто в левой или правой части лица выполняется глухое отверстие для выполнения полостей и отверстий, а также для фиксирования части заготовки, противоположный конец которой необходимо согнуть.
2. Рога — конусообразного отростка, который примыкает к одному из торцов наковальни. Предназначен для пластической раскатки или свёртки в тело вращения полосового металла. В идеале наковальня снабжается двумя рогами, тогда второй (иногда называемый хвостом) выполняется в форме пирамиды, и используется для получения пространственных тел более сложных форм.
3. Лап – четырёх опорных выступов в нижней части корпуса, которыми инструмент опирается на верстак. Если наковальня предполагается неподвижной, то в лапах изготавливаются сквозные отверстия для крепления.
4. Обода – прямоугольной или квадратной зоны лица, которая располагается ближе к рогу, и служит для обжимки изделий из листового металла.

Устройство наковальни

В наиболее простом варианте исполнения наковальни обод и/или хвост, а также отверстия в лапах могут отсутствовать.

Способы крепления наковален

Из чего лучше сделать

Прежде всего, нужно определиться с местом установки наковальни. Если надёжный верстак отсутствует, то, как опорой, можно воспользоваться прочным широким пнём (дуб – идеальное решение: эта древесина прочна на сжатие, и идеально гасит колебания, которые возникают в процессе ковки). В таком случае диаметр пня, освобождённого от коры и поверхностных дефектов, будет определять размеры наковальни, в частности, её длину. Она не должна быть менее 200 мм.

При отсутствии пня, можно воспользоваться высоким (не ниже 100 мм) деревянным башмаком, который жёстко монтируют на торец бочки, наполненной песком. Бочку до половины необходимо зарыть в грунт.

В качестве заготовки для наковальни целесообразнее всего принять подходящий кусок списанного кранового рельса КР-120 или (что лучше) КР-140. В отличие от железнодорожного рельса такой вариант предоставляет следующие преимущества:

• Для производства крановых рельсов используют более прочный металл по ГОСТ 4121. Это высокоуглеродистая сталь марки «сталь 63», которая характеризуется повышенным содержанием марганца и имеет нормативную прочность не менее 730 МПа, при твёрдости головки 212 НВ;
• Шейка крановых рельсов – более широкая, что увеличит устойчивость наковальни во время производства кузнечных работ;
• Профиль крановых рельсов предусматривает более плавный переход от шейки к головке, что предотвращает возникновение концентраторов напряжений в инструменте.

Закрепленная наковальня

Единственный недостаток крановых рельсов в том, что там не предусматриваются крепёжные отверстия, и их придётся выполнять самостоятельно.

Как изготавливать

Масса наковальни должна не менее, чем в 10 раз превышать массу молотка, в противном случае при ковке возникают ненужные вибрации, снижающие удобство выполнения деформирующих переходов. С целью повышения долговечности своего использования наковальня из рельса своими руками не должна иметь соединительных частей, а потому изготавливается из цельного куска рельса, с учётом длины рога (или рога и хвоста).

Работы по получению однорогой наковальни выполняются в такой последовательности:

1. Изготавливается рог. Для этого один их торцев заготовки последовательно обдирают на отрезном станке или «болгарке» с целью получения острой конической части. Окончательную доводку выполняют напильником, при этом, из соображений безопасности, вершину рога следует слегка закруглить. Шлифовка рога обязательна: это не только увеличит впоследствии точность операций ковки, но и придаст конструкции товарный вид (скажем, сувенир из рельса – наковальня, причём действующая – будет прекрасным и оригинальным подарком домашнему умельцу).
2. Вырезаются с обеих сторон заготовки объёмы металла в средней части шейки, и таким образом образуются лапы наковальни. В лапах сверлятся четыре крепёжных отверстия под болты или саморезы (для неподвижного соединения) диаметром от М16.
3. Инструмент монтируется на пень/башмак, после чего производится шлифовка лица «на плоскость» и сверление в нём глухого отверстия. При частом применении наковальни стоит поверх лица установить толстую (не менее 10 мм) пластину из инструментальной стали марки У12 или даже Х12М. В пластине можно профрезеровать пазы типа «ласточкин хвост», для того, чтобы она была легкосъёмной. Удобно там же выполнить 1-2 сквозных отверстия разного диаметра.
4. Для изготовления обода необходимо выполнить при помощи отрезного круга три плоских паза на лице глубиной не менее 10 мм. Противоположные торцы обода должны быть строго параллельны между собой. Ширина обода принимается по месту, но обычно не выполняется уже 25…40 мм. Подготовленные поверхности шлифуются.

Самодельная наковальня готова. Остается поддерживать её в работоспособном состоянии, а при больших перерывах между очередными кузнечными работами — смазывать рабочие поверхности консервационной густой смазкой.

Вам также могут быть интересны статьи:

Как сделать строгальный станок по дереву своими руками Как сделать труборез для стальных труб своими руками Как сделать листогиб своими руками Как сделать фуганок своими руками

Время чтения ≈ 4 минут

Даже не обладая практическим опытом, изготовить наковальню можно своими руками. Для этого достаточно действовать, согласно нашей пошаговой инструкции.

Сделать наковальню из рельса может каждый «домашний мастер» при помощи подручных инструментов. Сразу скажем о том, что сравнить самостоятельно выполненную наковальню с полноценным аналогом нельзя. Однако для простукивания мелких заготовок, загиб прутка на определенный угол или его расплющивания, а также подобных небольших хозяйственных работ, она отлично подходит.

Как сделать наковальню из рельса

Домашняя наковальня из куска рельса. Как ее сделать самому своими руками.

У меня была потребность в маленькой наковальне. Иногда я делаю стальные цветы и тому подобное, поэтому я использовал очень странные методы и стучал по всему найденному металлу. Наконец я решил сделать хороший инструмент для этого. Эта наковальня в основном для этого использования. Конечно, у нее будет много других применений.

• Материал – 200 мм (8 “) длинный кусок железной дороги, который я нашел некоторое время назад.
• Инструменты:
• 40 и 80 зернистых дисков (используются немного оба, можно использовать еще).
• Для подставки: топор, дрель, молот.

В качестве подставки я использовал кусок бревна. Листовой металл толщиной 2 мм, винты и две детали длиной 150 мм из стойки. L-профиля 30 x 20 мм покрыты слоем льняного масла. Угловая шлифовальная машина. (850 Вт 125 мм). 2-миллиметровый отрезной круг (используется 2 + старые остатки в первую очередь) 8-миллиметровый шлифовальный круг. стальная щетка (колесо).

Шаг 1: Видео

Видео показывает процесс. Больше фотографий, начиная с шага 2.

Электроника для самодельщиков в китайском магазине.

Шаг 2: Грубое формирование …

Форма для наковальни у меня в голове, у меня было довольно точное представление о том, какие формы мне нужны, поэтому я придумал ее, следуя этой идее.

Грубая обработка с помощью грубого шлифовального круга, и когда форма приближается к желаемой. Сглаживание. Поскольку эта наковальня в основном предназначена для создания круглых или рифленых предметов, мне не понадобится очень длинный «острый край». Итак, я сделал это в задней части. Отшлифовать и использовать прямой угол, чтобы проверить, когда поверхность прямая.

Затем удалите ржавчину стальной щеткой. (это может быть сделано в первую очередь, лично я оставляю ржавчину на своем месте как можно дольше, потому что это дает небольшую защиту поверхности).

Шаг 4: Стойка – основание

Для стенда я использовал кусок из бревна. Дерево сосновое, я его в прошлом году упал, оно было не совсем сухим, но достаточно.

Я очистил бревно и выровнял концы с помощью угловой шлифовальной машины с помощью откидного диска. Затем я вырезал «хомуты» из стального листа толщиной 2 мм, просверлил в нем отверстия и прикрепил хомуты к бревну с помощью винтов. Я отрезал лишний и забил гладкий шов.

Шаг 5: Подсоединение наковальни к подставке

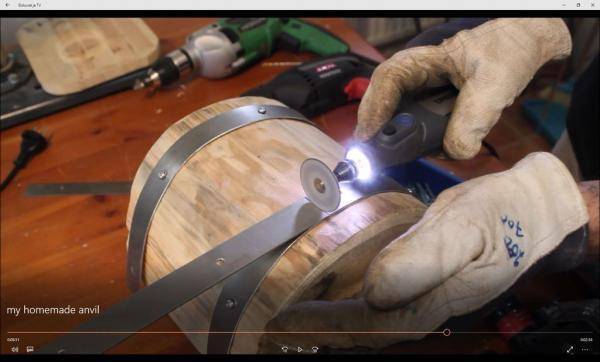

Для соединения наковальни с подставкой я использовал два отрезка длиной 150 мм L-профиля 20 х 30 мм. Я скопировал форму с наковальни, сделал надрезы и отшлифовал с помощью угловой шлифовальной машины. Просверлил отверстия и прикрутил «держатели» к бревну с помощью длинных винтов. Затем я вбил «пальцы» в наковальню. Результат был очень крепким. Наконец смазали подставку льняным маслом.

Закончено! Источник

Основание под наковальню

Основанием наковальни может служить тяжелый деревянный чурбан (он называется “стул”), врытый в землю. Глубина, на которую нужно врыть стул, не менее 0,5 м. Сама наковальня крепится к основанию либо хомутами, либо костылями. Стул в верхней его части нужно скрепить стальным обручем. Диаметр бревна рекомендуется не менее 600 миллиметров. Землю вокруг стула нужно тщательно утрамбовать. Верхняя часть стула должна быть идеально ровной, иначе наковальня будет прыгать от ударов.

Если нет подходящего чурбана, можно сделать его наборным.

Наборные основания для наковален

Допустимо также для мобильности наковальни изготовление основания в виде чугунной или стальной стойки.

Однорогая наковальня на стальном основании

Основание наковальни

Иногда используют просто дубовый, кленовый или берёзовый пень.

Фото наковальни на пне с фестиваля кузнецов

Можно также использовать деревянную или металлическую бочку, наполненную песком, глиной либо землей, а сверху установить деревянную подушку.

Схема установки наковальни в бочке

Практично верхнюю часть стула обить кровельным железом, дабы от горячих обрубков и прочего не стул не горел.

Высота основания- определяется индивидуально. Рекомендуется делать такую высоту, при которой кузнец мог бы касаться пальцами опущенной руки лица наковальни. Тогда он не будет тратить дополнительных усилий при ковке, наклоняться вперед и поднимать молот слишком высоко. Иными словами, он не будет излишне уставать при работе.

Если используется однорогая наковальня (чаще всего именно она), то рог должен быть слева от кузнеца.

Ввиду огромной нагрузки на наковальню во время процесса ковки, ее необходимо очень прочно крепить к стулу. Основание должно стоять строго вертикально, а лицо наковальни, соответственно, строго горизонтально. Во время ковки ни наковальня, ни стул не должны вибрировать.

Наковальню ставят на расстоянии от горна 1.5-2 метра и примерно на одном по высоте уровне, это облегчает перенос горячей заготовки с горна на рабочую поверхность наковальни.

Вокруг нужно оставить достаточно свободного места для молотобойцев и прочих вспомогательных рабочих.

Даже вот из этого металла можно сделать основание для наковальни, небольшое видео смотрите тут . А на этой странице фото сборки того основания по шагам.

Металл

Практически любой может сделать оборудование для холодной ковки и работать.

Для производства работ лучшие сварочные аппараты инверторного типа должны иметь выходной ток не менее 160 А. Именно таким аппаратом является инвертор ssva-160-2. Используя кузнечный горн, можно получить самые различные заготовки для сварочных работ. Есть много примеров изделий, сделанных в результате сварки и ковки, фото которых можно посмотреть на сайтах интернета.

Разделы: Наковальня

Метки: ковка металла в домашних условиях

Предыдущая статья: Следующая статья: Итальянская ковка металла – прекрасное искусство
