Настольные сверлильные станки: характеристики, особенности

Обозначение

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
вторая цифра – на тип оборудования;
если на втором месте указывается буква, то это говорит о модернизации базовой модели;
максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

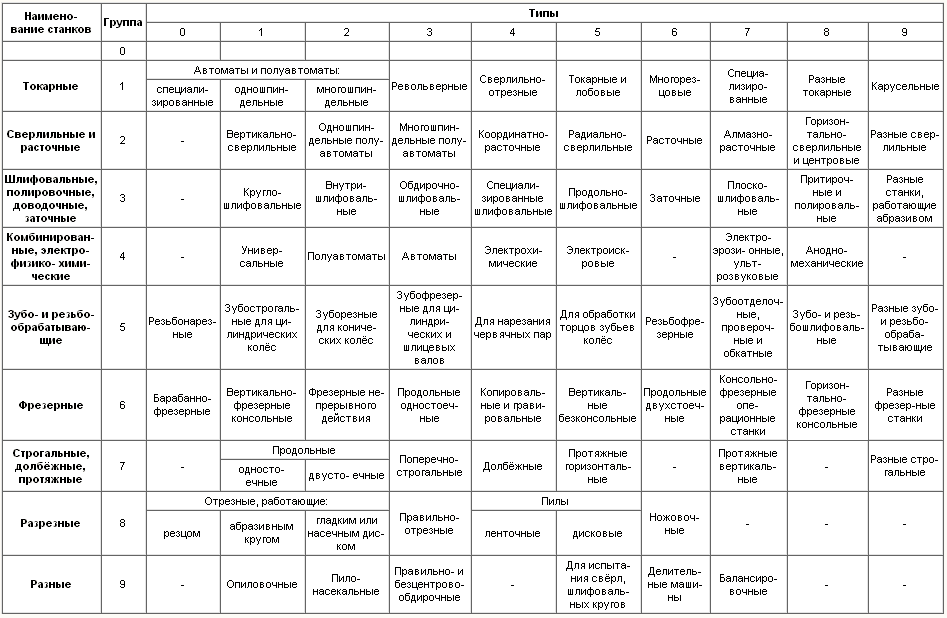

Классификация станков по ЭНИМС

Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
система ЧПУ универсальная.

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

6 Токарно-фрезерно-сверлильные центры

В конце нашего обзора, посвященного сверлильным станкам, несколько слов скажем о комбинированных и многофункциональных токарно-фрезерно-сверлильных центрах, которые, по сути, являются многошпиндельными агрегатами, сочетающими в своей конструкции ключевые преимущества фрезерного, токарного и сверлильного оборудования. С их помощью производят обработку не только стальных и чугунных конструкций, но и изделий из сверхтвердых сплавов, латуни, сплавов на основе алюминия.

Популярные сверлильные фрезерно-токарные центры:

АТ125: уникальный настольный агрегат компактных размеров;
GMS-2600 от «GOODWAY»: управление в одно и то же время девятью осями при обработке двух заготовок;
СХ-16: сравнительно недорогое оборудование с множеством функций от китайских производителей.

Особенности устройства

Несмотря на сравнительно малые размеры и невысокую мощность изделия 2м112, допускается частая и длительная работа агрегата. Высокие характеристики станка достигаются за счет простых конструктивных решений, которые обеспечивают большую эффективность работы агрегата.

Основными деталями станка является шпиндельная бабка, которая двигается с помощью отдельного устройства в вертикальном направлении по колонне. Оно фиксируется на ней особым устройством, которое действует в качестве зажима. Электромотор передает крутящий момент системе шкивов, которые, в свою очередь, через вал соединены с патроном. Система шкивов обеспечивает разную мощность и скорость вращения патрона. Специальный кожух закрывает систему шкивов и всего привода. Плита служит опорой для колонны. Верхняя часть плиты выполняет функцию рабочего стола.

Лучшие напольные сверлильные станки по цене и качеству

Электроприбор СС-16/550

Довольно популярная модель напольного сверлильного станка мощностью 550 Вт с увеличенным размером рабочего стола и защитным стеклом, обеспечивающим безопасность оператора при выполнении всех манипуляций. Проделывает отверстия диаметром до 16 мм и глубиной до 30,5 см, скорость вращения сверла регулируется и может достигать привычных многим 2560 оборотов за минуту. Расстояние между шпинделем и рабочей зоной может составлять 33 см. Есть кнопка аварийной остановки двигателя, также установлено воздушное охлаждение подвижных элементов внутри корпуса, чтобы защитить аппарат от перегрева во время длительного запуска.

Характеристики:

Разновидность станка — для напольного размещения.
Мощность, Вт — 550.
Тип питания — 220 В.
Число оборотов в минуту — 2650.
Кол-во скоростей — 9.
Максимальный диаметр сверла, мм — 16.
Особенности модели — защитное стекло.
Вес, кг — 20.

CORMAK Z7016 Vario

Достойный вариант сверлильного станка для напольного размещения, обладает небольшими размерами, поэтому подойдет даже для небольших мастерских. Мощность электрического двигателя составляет 700 Вт, сверло вращается со скоростью до 2400 оборотов за минуту. Диаметр отверстия — 16 мм, сверло может проходить на глубину до 9 сантиметров. Рабочий стол обладает размерами 24 на 24 сантиметра и может регулироваться по наклону, что очень удобно в работе. Для безопасности производитель позаботился о защитном стекле.

Характеристики:

Разновидность станка — для напольного размещения.
Мощность, Вт — 700.
Тип питания — 230 В.
Число оборотов в минуту — 2400.
Кол-во скоростей — 5.
Максимальный диаметр сверла, мм — 16.
Особенности модели — регулировка наклона стола, защитное стекло.

Минусов нет.

Энкор Корвет 244

Для регулярного использования и производства в больших масштабах, где требуется значительная производительность, стоит присмотреться к этому вертикально-сверлильному аппарату с напольным размещением. Довольно массивный, весом до 140 кг, с надежным электрическим двигателем мощностью 1500 Вт. Здесь 12 скоростей работы, есть возможность установить сверло диаметром до 16 мм. Для фиксации заготовки производитель оснастил модель надежными тисками, а крупный рабочий стол может наклоняться под нужным углом, что упрощает процесс работы и делает ее более точной.

Характеристики:

Разновидность станка — вертикально-сверлильный.
Мощность, Вт — 1500.
Тип питания — 220 В.
Число оборотов в минуту — 2700.
Кол-во скоростей — 12.
Максимальный диаметр сверла, мм — 16.
Особенности модели — тиски и регулировка наклона стола.
Вес, кг — 140.

Вертикально-сверлильный Optimum B33Pro

Усовершенствованный вид предыдущего аппарата, на который следует провести обзор. Обладает отличными эксплуатационными качествами, надёжностью, стабильно выполняет возложенные функции. Данная модель имеет высококачественные шарикоподшипники, на которые крепится шпиндель. Рабочий стол станка оборудован Т-образными пазами диагонального типа, предназначенных для надёжной фиксации заготовок. В процессе обработки детали обеспечивается высокая плавность хода, которая достигается за счёт наличия шлифованных алюминиевых шкивов.

Преимущества

Исходя из отзывов клиентов, у модели Optimum B33Pro можно выделить некоторые особенности:

жёсткость конструкции;
удобная рукоятка подачи пиноли;
возможность менять направление вращения шпинделя вправо и влево;
на основании агрегата расположены T-образные рёбра жёсткости;
возможность выключить агрегат при возникновении аварийных ситуаций нажатием на специальную кнопку, идущую в комплекте.

Обратите внимание! Панель управления рассматриваемого устройства и его электродвигатель имеют степень защиты IP54, что свидетельствует о высоком уровне надёжности прибора.

Технические характеристики

У данной модели есть несколько интересных моментов:

Расчётная мощность двигателя 1100 Вт
Наибольший диаметр рассверливания стали 30 мм
Размеры стола и основания 425 на 475 мм и 270 на 410 мм соответственно
Наличие 9-скоростного режима работы
Диаметр колонны составляет 92 мм
Масса без упаковки 135 кг

Ввиду большой массы рассмотренного станка его проблематично использовать в домашней мастерской. Однако для реализации профессиональных целей в условиях серийного и мелкосерийного производства такое оборудование подойдёт.

Сверлильный станок 2СС1М: характеристики

Со сверлением и фрезерованием небольшой партии заготовок успешно справится настольно-сверлильный станок 2СС1М. Агрегат выполняет сверлильную операцию в стальной заготовке, фрезерование неметаллов и точение древесины.

Рассчитан агрегат на бытовое использование и работы в единичном производстве.

Станок комплектуется токарным трехкулачковым патроном и прихватом с крепежным комплектом.

Токарный трехкулачковый патрон

Как опция прилагается приспособление, позволяющее вести токарную обработку.

Основные технические характеристики станка

Характеристики агрегата вполне стандартные:

№ п/п	Наименование параметра	Значение
1	Максимальный диаметр сверления в стали, мм	6
2	Максимальный размер рассверливания, мм	13
3	Предельное расстояние от зеркала стола до торца шпинделя, мм	250
4	Разметка отдаленности от основания до торца шпинделя, мм	370
5	Величина поворота рабочего стола, град	360
6	Максимальный сдвиг пиноли, мм	70
7	Вылет шпинделя от стойки, мм	150
8	Размер стола, Длина × Ширина, мм	200×200
9	Размер основания, Длина × Ширина, мм	200×200
10	Конус в шпинделе	Морзе В16
11	Максимальный диаметр деревянной заготовки для токарной обработки, мм	70
12	Число ступеней оборотов шпинделя	3
13	Частота вращения в соответствии с диаметром сверления, об/мин
до 5 мм	1,6 тыс.
от 5 до 7,5 мм	1 тыс.
от 7,5 до 13 мм	600
14	Габарит станка, Длина × Ширина × Высота, мм	620×240×700
15	Вес оборудования, кг	52,5

Описание устройства

Сверлильный станок 2СС1М представляет собой вертикальную конструкцию для настольной установки с массивным основанием в виде плиты.

Устройство сверлильного станка

В опору плиты входит:

Цилиндрическая стойка – на ней находится подвижный рабочий стол и траверса.
Для фиксации стола предусмотрен механизм зажима с ручкой.
Над рабочей зоной стола расположен пиноль, закрепленный в траверсе.
Пиноль имеет возможность перемещения в вертикальной плоскости по реечной передаче. Пиноль опускается вращением рукоятки ручной подачи.
В противоположной части траверсы станка 2СС1М установлен электродвигатель.
Трехступенчатый шкив электродвигателя и пиноли соединяет ременная передача.

Подготовка станка к работе

Специалисту необходимо знать регламент по эксплуатации агрегата:

За отверстия в основании станок закрепляется на верстаке или рабочем столе.
В шпинделе с патроном зажимается сверло необходимого диаметра.
Рукояткой пиноль отводится в крайнее верхнее положение.
Обрабатываемая деталь устанавливается на столе и закрепляется прихватами или с помощью другой оснастки.
Перемещением стола нужно установить зазор не менее 5 мм между верхней плоскостью детали и вершиной инструмента.

Перемещение инструмента при обработке контролируется по линейке лимба. Цена деления отсчетного устройства 1 мм, отметка соответствует величине перемещения инструмента на деталь. Перед началом обработки следует соединить нуль лимба с отметкой на станке, вращением лимба против часовой стрелки.

Принцип работы электрической схемы

Питание станка 2СС1М происходит от сети напряжением 220 В. Род тока – переменный, однофазный, а частота тока 50 Гц.

После подключения к сети при полной готовности к работе следует нажать пусковую кнопку на панели управления. После подачи электричества срабатывает толчковый контакт включения пусковой обмотки, запускается рабочая обмотка электромотора.

В момент выключения кнопки размыкаются клеммы на контакторе, пусковой контур электродвигателя отключается.

Останов оборудования осуществляет стоповая красная кнопка. Она также необходима в аварийной ситуации и при непринужденном останове двигателя. Кнопка предотвращает поломку привода станка и травматизм станочника.

В сверлильном станке 2СС1М установлен электродвигатель с номинальной мощностью 0,18 кВт.

Электродвигатель с мощностью 0,18 кВт

Частота вращения вала двигателя 1420 об/мин. Двигатель имеет II класс изделия с двойной изоляцией.

Электрооборудование настольно-сверлильного станка 2М112

Электрооборудование сверлильного станка 2М112 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
В случае необходимости станок 2М112 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112.

Защита настольно-сверлильного станка 2М112

Электрооборудование станка 2М112 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112

Спецификация покупного электрооборудования

Обозначение по схеме	Наименование	Кол-во
QFI	Выключатель автоматический ВА47-2916А	1
КМ1, КМ2	Контактор магнитный КМИ 11210	2
М	Электродвигатель:	1
SB1	Кнопка КЕ021 красн.	1
SB2	Кнопка КЕ011 черн.	1
SB3	Кнопка КЕ011 черн.	1

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112

Станок настольно-сверлильный 2М112 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
При обслуживании, наладке и ремонте электрооборудования станка 2М112 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 необходимо регулярно:
- очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
очищать от нагара контакты,
подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сврерлильного станка 2М112 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112

Перед первоначальным пуском станка 2М112 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
В первый период после пуска настольно-сверлильного станка 2М112 не рекомендуется работать на максимальных оборотах шпинделя.

Характеристики

При выборе оборудования необходимо правильно подобрать компоновку станка и технические характеристики согласно планируемым работам.

Тип станка. При обработке больших и тяжелых заготовок больше подходят радиально-сверлильные, маленьких — вертикальные.
Мощность. От этого параметра напрямую зависит производительность и расход электроэнергии.
Напряжение питания. 220 В — небольшое оборудование хоббийного класса, 380 В — профессиональные станки.
Максимальный диаметр сверления. Этот параметр характеризует максимальный диаметр сверления в стали 45.
Частота вращения шпинделя. Зависит от редуктора станка и, в зависимости от оборудования, может составлять 2000 — 3000 мин
-1
. Различные материалы обрабатываются на различных частотах вращения.

О достоинствах и недостатках

Для высокой защиты от разнообразных повреждений и поломок завод-изготовитель собрал все важные узлы и механизмы в цельный чугунный корпус. В устройстве агрегата для дополнительного удобства работы встроена функция освещения рабочего стола и зоны обработки.

Выпуск изделия начался в давние восьмидесятые. Хотя и прошло с тех пор не одно десятилетие, популярность агрегата не поубавилась. Он и по нынешний день пользуется большим спросом на крупных предприятиях и мелких частных мастерских. Модель 2м112 очень высоко ценят специалисты данного профиля за его надежность, легкость в управлении и хорошие характеристики.

Даже если станок 2м112 дал полный сбой в работе и восстановлению не подлежит (что само по себе крайне редкое явление), пользователи ищут аппарат такой же модели. Китайские аналоги хотя и дешевле, но их качество зачастую сильно страдает, а европейское оборудование на порядок дороже.

Благодаря высокой надежности и хорошему ресурсу, сверлильный станок 2м112 способен отлично справляться с тяжелыми условиями работы бесперебойной эксплуатации.

Простота конструкции делает возможным самостоятельный ремонт и не вызовет особых сложностей. В нынешнее время можно без проблем найти нужные запчасти и комплектующие. Так что с ремонтом никаких проблем не возникнет.
