Характерные признаки неисправностей
Прежде чем совсем сломаться, углошлифовальная машинка подаёт сигналы о начале неполадок.
Обращайте внимание на работу своего помощника: вас должно насторожить, если:
- щётки начали чересчур искрить;
- во время работы греется болгарка;
- мотор гудит внутри корпуса, когда включается инструмент;
- вибрация корпуса стала значительно большей при выполнении работ;
- редуктор болгарки трещит внутри;
- слышится звук скрипа подшипников при раскрутке или периодическое подклинивание, когда вал ротора вращается;
- УШМ задымила, или от неё исходит нехарактерный запах горения.
Схема запуска
Конструкция болгарки, источником энергии которой является электрический ток, способна преобразовывать его в механическую. Взаимодействие всех узлов болгарки показано в принципиальной схеме подключения ее электропривода.
- После того как силовой шнур подсоединен к розетке и включен запуск, электрический ток подается на одну из щеток.
- После прохода через обмотку коллектора ток появляется на другой щетке, через которую электропитанием обеспечиваются неподвижные обмотки статора.
- Создаваемые магнитные поля обмотками статора и ротора взаимодействуют друг с другом, вызывая вращение закрепленного в подшипниках ротора. Вместе с ним крутящий момент возникает на конической шестерне, посаженной на якорь. Другая коническая шестерня, работающая в паре с первой, вращает шпиндель с рабочим инструментом болгарки.
- Дополнительные отводы обмоток статора или ротора позволяют увеличить функционал электроинструмента за счет создания различных систем управления.
- Через контакты коллекторных пластин передаются сигналы о скорости вращения ротора на тахогенератор или датчик Холла. С их помощью осуществляется поддержание нужных оборотов болгарки.
- Для защиты болгарки от перегрева действует блок тепловой защиты. Он отключает инструмент, если датчик показывает предельно допустимую температуру контрольной поверхности болгарки.
Схема работы болгарки. Источник здесь
Понимание роли каждого из элементов, входящих в электрическую схему работы болгарки, позволяет правильно определить причину ее поломки
При исправном состоянии шнура, кнопки и щеток следует обратить внимание на состояние электропривода
Чтение электронной схемы
Увы знать назначение главных частей электросхемы инструмента не много, необходимо еще уметь эту схему читать. Хотя электронная схема у болгарки — не самое сложное, что может для вас повстречаться из электронных схем, даже тут человеку, дальнему от электричества, разобраться без сторонней помощи бывает трудно.
Основные причины неисправности болгарки
Для начала важно разобраться, почему инструмент перестал работать. Возможно, болгарка не хочет включаться по причине падения? Она застряла в период резки металла? В один момент шлифовальный диск перестал вращаться? Некоторые распространенные причины поломки болгарки являются:
- Неправильная эксплуатация (при высоких и слишком низких температурах, длительное использование, перегрев болгарки и т.д.).
- Несвоевременное техническое обслуживание или плохой ремонт.
- Очень сильное усилие во время работы с инструментом с бетоном, кирпичом, металлом.
- Обрыв внутренних проводов, попадание грязи внутрь инструмента, окисление контактов.
- Перетирание электрического шнура.
Искрит ротор, причина, как исправить
Основные причины, вызывающие повышенное искрение во время работы болгарки.
- Износились щетки. Следует их заменить, иногда для достижения результата вместе со щеткодержателем и поджимающей пружиной.
- Обрывы, замыкания в обмотке ротора. Устранить сильное искрение поможет замена якоря или перемотка новой обмотки. В видео замена якоря и щеток создает нормальные условия для функционирования щеточно-коллекторного узла.
- Неисправности в обмотке статора могут служить причиной искрения. Здесь по аналогии с якорем следует заменить обмотку статора или сам статор.
- Скопление графитовой пыли на ламелях или между ними. Регулярная чистка ламелей наждачной бумагой и уборка графита между ними сделают невозможным образование дополнительных условий для появления искры.
- Щетки могут быть установлены неправильно по отношению к поверхности коллектора и как следствие создаются условия для образования большого количества графитовой пыли. Устранить можно правкой сместившихся щеток.
- При перегреве на коллекторе образуется нагар, что создает условия для плохого контакта щеток с ламелями и увеличения искрообразования. Необходимо чистить поверхность коллектора наждачной бумагой с мелким зерном, после чего полировка на войлочном круге сделает работу щеточно-коллекторного узла эффективной.
- Механические нарушения, вызванные отклонением от технических требований к конструкции болгарки. Большинство из них устраняется как, например, в видео проточкой на токарном станке.
Где купить
Сотрудники компаний, реализующие электроинструмент и комплектующие для него, предлагают кнопки для болгарок различных типов и торговых марок.

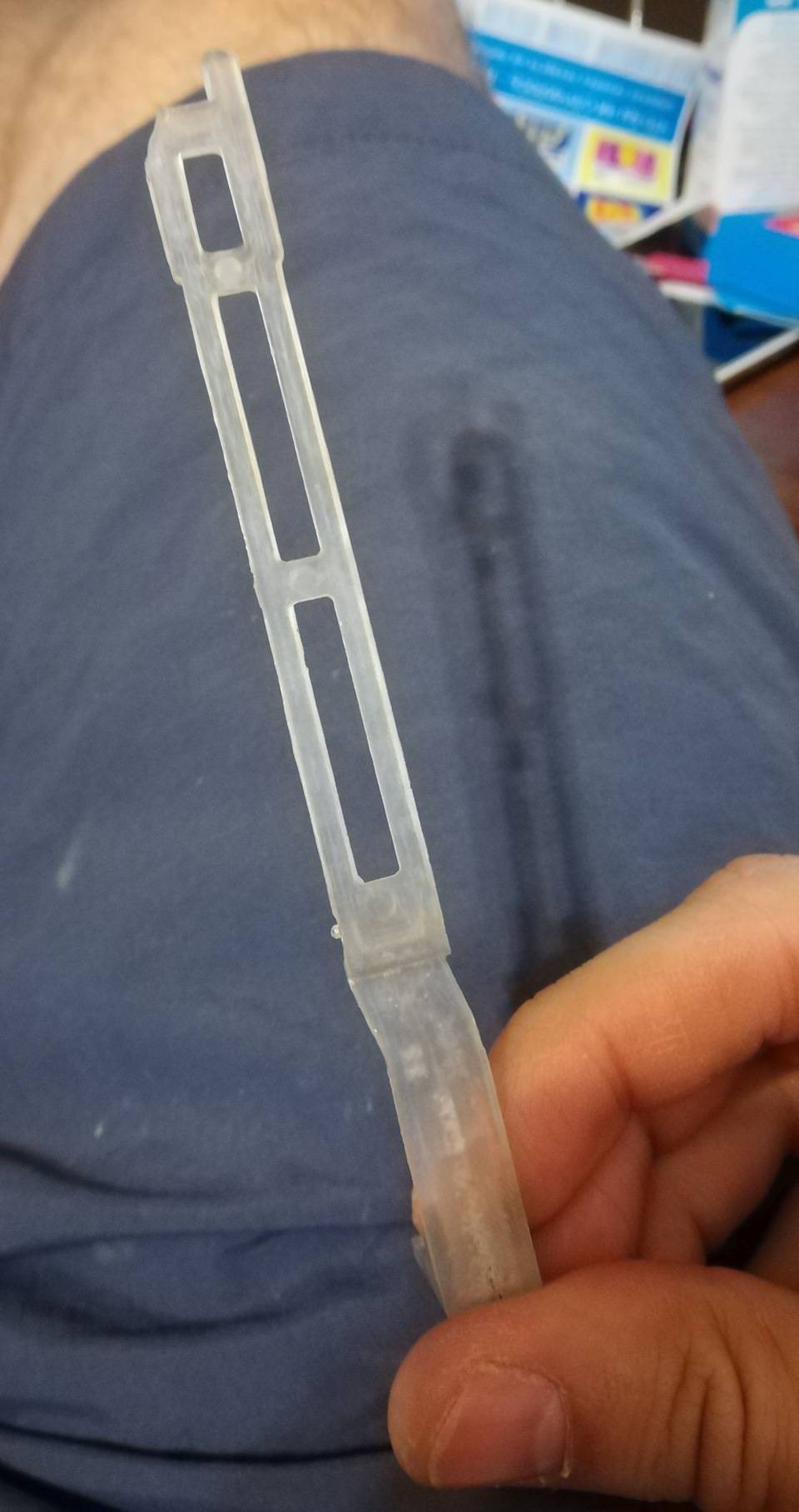

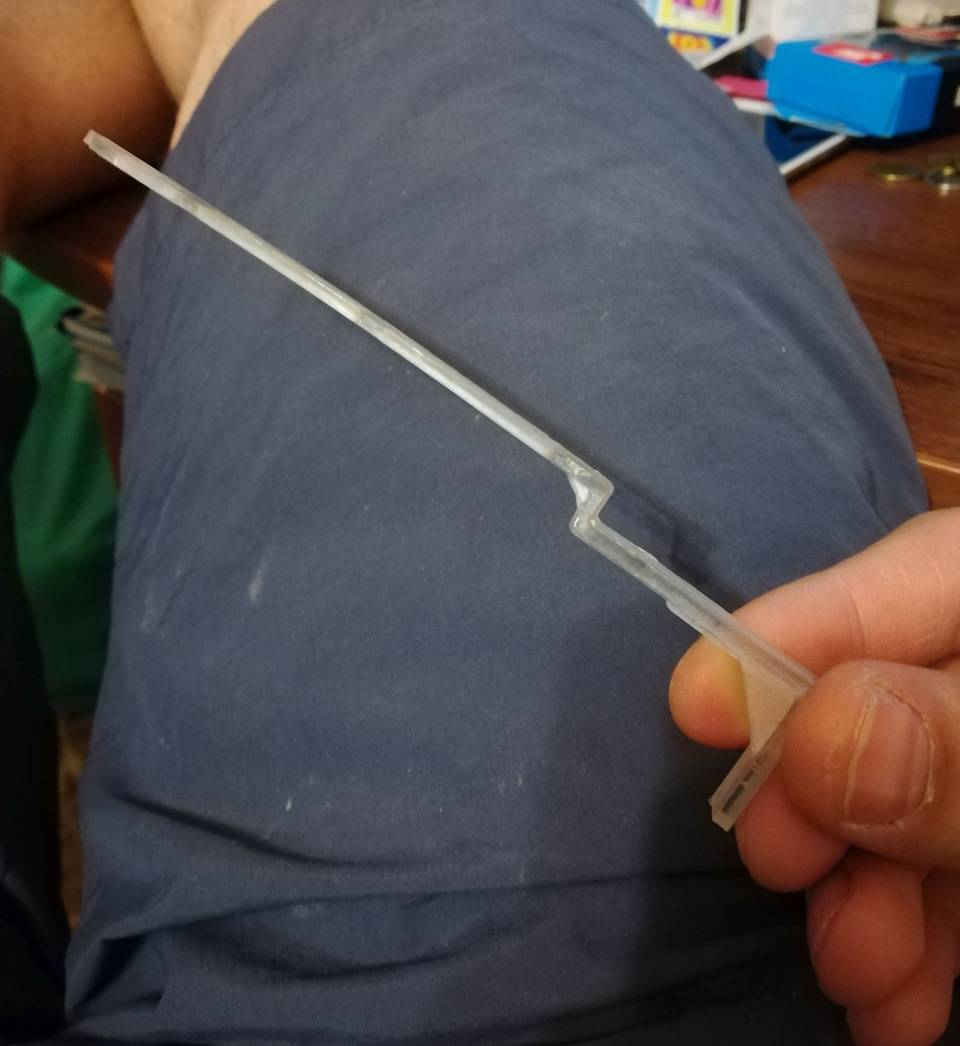

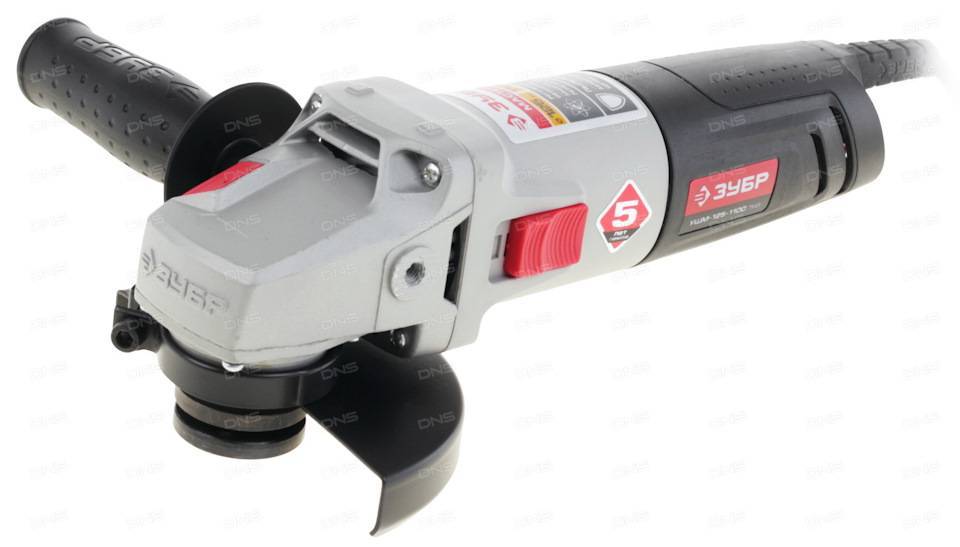

Итак, имеет ситуацию: вчера ни с того ни с сего выпала кнопка на болгарке (машинка ЗУБР, 1100Вт, 125 диск).Вроде, аппарат на гарантии (еще нет и года) — но она ж мне нужна не по сервис-центрам мотаться, а работать… поэтому разобрал самостоятельно…В итоге что имеем — сломалась пластиковая штука, которая находится в корпусе инструмента и к которой крепится основная кнопка включения (такая пластиковая, буквой “Г”).В наличии в городе нигде такой нет — даже в сервис-центре… Что делать, чем можно заменить? Или как теперь быть то?
Проверяем исправность статора двигателя УШМ
Сразу требуется отметить, что аналогичные манипуляции по проверки исправности двух основных частей электромоторов электрических инструментов можно проводить и для дрелей, перфораторов, лобзиков и прочих агрегатов. Болгарки аккумуляторного типа также имеют двигатели, но только постоянного тока. Различие между переменным и постоянным электромоторами на электроинструментах в статорах.
Если на переменных моторах статор состоит из обмотки, а протекающий по ней ток создает полярность, то на «постоянниках» эту функцию выполняет пара магнитов, которые и толкают ротор, приводя его в движение.
Алгоритм проверки статора электромотора болгарок следующий:
- Выполняется измерение наличия сопротивления между обмоткой статора и сердечником. Наличие сопротивления говорит о том, что нарушена изоляция медной проволоки, и поэтому возникает пробой. Чтобы изменить наличие пробоя на корпус, нужно одним щупом прикоснуться к выводу обмотки, а вторым к сердечнику. Сопротивления быть не должно, так как в нормальном режиме медная проволока не связана с сердечником
- Теперь проверяем наличие сопротивления в обмотке. Для этого щупами прикасаемся к выводным контактам. Величина сопротивления в обоих обмотках должна быть примерно одинакова. Если при измерении прибор ничего не показывает, значит, медная обмотка повреждена. Если сопротивление большое, то это означает, что уместно нарушение изоляции
- Провести визуальный осмотр статора. Наличие нагара на проволоке является главным признаком того, что устройство нуждается в ремонте. Статор, как и ротор, можно перемотать, но при условии, что не нарушена целостность стальных пластин. Перемотка статора обходится дешевле, чем ротора, однако в любом случае, если у мотора уже большой ресурс выработки, то лучше заменить его или составные детали, вышедшие из строя — якорь или статор
Если принято решение заменить двигатель, то вместо старого мотора нужно установить новый с аналогичными параметрами мощности и моментом вращения. После замены можно приступать к дальнейшей эксплуатации инструмента.
Сломалась кнопка пуска, причины
Выключатель болгарки представляет собой целое пусковое приспособление, в котором собственно кнопка является лишь точкой приложения усилия для изменения режимов работы электроинструмента. Передача к контактному устройству осуществляется с помощью механической рычажной системы, где в фиксации принимают участие даже элементы конструкции корпуса.
Выключатель на расположен на боковой част корпуса болгарки Интерскол
В состав контактного устройства входит конденсатор, как элемент, снижающий возможность появления искр в щеточно-коллекторном узле. Некоторые болгарки оборудованы схемой плавного пуска и регулятором оборотов, находящихся в одной цепи с кнопкой пуска. Основные причины выхода из строя пускового устройства следующие.
- Механический износ контактирующих между собой поверхностей кнопки, рычага, корпуса болгарки. Эти элементы конструкции могут выйти из строя также из-за потери целостности (поломки).
- Входящие в состав контактного устройства элементы могут выйти из строя вследствие оплавления из-за превышения тока выше номинального значения.
- Выход из строя электронной схемы плавного пуска.
Перечисленные причины наиболее часто встречаются при поломках пускового устройства.
Не фиксируется кнопка включения
Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.
В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.
С заменой изношенной кнопки на новую
Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.
С исправлением изношенной кнопки
Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек
Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал
Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.
Как разобрать УШМ
Как разобрать болгарку? Не такой уж и сложный процесс
Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы
В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.
Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.
Приготовив отвёртку, можно приступать к разборке:
Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.
Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать
Как починить кнопку электрического чайника своими руками в домашних условиях
Перед тем, как починить кнопку на электрическом чайнике, нужно найти причину поломки. Для этого необходимо открутить шуруп в той части, у которой она крепится. Чаще всего он находится под ручкой.
Разборка выполняется аккуратно — все детали хрупкие и не подлежат восстановлению:
- Если причина поломки — деформация биметаллической пластины, нужно придать ей прежнюю форму плоскогубцами.
- Если контакты перегорели либо покрылись нагаром — необходима их зачистка. Провода зачищаются наждачной бумагой и проверяются на работоспособность тестером.
- Если расплавилась сама клавиша — она подлежит замене. Для этого от старой кнопки отсоединяются контакты и откручивается саморез, а затем аналогично прикручивается новая клавиша.
Перегоревшая деталь заменяется на аналогичную себе по форме. При незначительных отклонениях ее размеров поможет более длинный шуруп либо увеличение отверстия под нее.
После всех манипуляций электроприбор собирается, а шуруп под ручкой закручивается обратно.
Самые распространенные причины поломок
Клавиатура на мобильном ПК имеет примерно такое же строение, так же как и на личном ПК. Она, так же как и хоть какое устройство, очень чувствительна ко различного рода загрязнениям, шерсти животных, крошкам, и в особенности пролитой на ее поверхность воды. После определенного времени использования клавиатуры кнопки на мобильном ПК приходят в негодность или просто отваливаются.
Также предпосылкой поломки кнопок на мобильном ПК может быть рядовая тривиальная чистка клавиатуры с применением с этой целью пылесоса. Или маленький ребенок может случаем оторвать кнопку. Также предпосылкой такой поломки будут домашние животные, которые живут вместе у вас. Такое тоже встречается другой раз. Как досадно бы это не звучало не нужно слету нести ноутбук в ремонт. Нередко есть вариант нашему клиенту остается сделать без помощи других.
Как починить, заменить фиксатор
Прежде чем приступить к починке фиксатора, следует выполнить поиск на наличие дефектов. Для этого необходимо разобрать редуктор болгарки. Почистить редуктор от старой смазки, после устранения дефекта следует заменить на новую.
В данном случае можно рассверлить отверстие на больший диаметр (с учетом перекрытия разрушенных частей корпуса) и запрессовать в него втулку (лучше латунную). Внутренний диаметр втулки должен соответствовать используемому ремонтному комплекту.
Некоторые мастера решают проблемы поломки фиксатора с разрушенным корпусом своими методами. В видео показан один из таких способов.
Здесь автор после рассверловки отверстия нарезает в нем резьбу и в качестве фиксирующего элемента применяет закручивающийся в него болт определенной длины. В обычных условиях работы в отверстие с резьбой вкручивается пробка, препятствующая вытеканию смазки и попаданию посторонних частиц внутрь редуктора.
Недостаток такой конструкции — трудно почувствовать попадание конца болта в паз на теле шестерни. Не исключена возможность спутать с простым поджатием шестерни. Подпружиненный стержень в ремонтном комплекте дает больше гарантий правильной установки фиксатора. Главное преимущество в простоте ремонтных работ.
Кнопка для болгарки Interskol – аннотация по подмене
Основная неувязка выхода из строя пусковой кнопки болгарки Interskol – слабенькая контактная группа.
Пластмассовые подвижные части не держат нагрузок и начинают расплавляться, после этого контакт перестаёт замыкаться. В данном варианте требуется поменять кнопку.
Кнопка не держит, инструмент выключается
В дальнейшем видео во время работы болгаркой такой же моделью «Макита», что и в предыдущем видео, кнопка срабатывает от повышенной вибрации и болгарка отключается. Применяемый метод исправления предельно прост, даже болгарку не требуется разбирать. Достаточно острого канцелярского ножа.
Идея в том, что в процессе работы на пазу фиксатора образуются наросты пластмассы от трения об «усик» кнопки, которые не дают возможности плотно ему прижиматься к поверхности паза фиксатора. Аккуратно срезав их канцелярским ножом, приводят работу болгарки в нужное состояние, и она больше не выключается во время работы
Здесь важно убрать именно наросты, малейшее неосторожное движение приведет к испорченной посадочной поверхности дополнительным затратам на ремонт выключателя
Источник
Не фиксируется кнопка включения
Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.
В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.
С заменой изношенной кнопки на новую
Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.
С исправлением изношенной кнопки
Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек
Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал
Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.
Кнопка не держит, инструмент выключается
В дальнейшем видео во время работы болгаркой такой же моделью «Макита», что и в предыдущем видео, кнопка срабатывает от повышенной вибрации и болгарка отключается. Применяемый метод исправления предельно прост, даже болгарку не требуется разбирать. Достаточно острого канцелярского ножа.
Идея в том, что в процессе работы на пазу фиксатора образуются наросты пластмассы от трения об «усик» кнопки, которые не дают возможности плотно ему прижиматься к поверхности паза фиксатора. Аккуратно срезав их канцелярским ножом, приводят работу болгарки в нужное состояние, и она больше не выключается во время работы
Здесь важно убрать именно наросты, малейшее неосторожное движение приведет к испорченной посадочной поверхности дополнительным затратам на ремонт выключателя
Не фиксируется кнопка включения
Частое нажатие кнопки с усилием приводит к износу контактирующих поверхностей, и кнопка перестает фиксироваться. Этот дефект один из самых распространенных, возникающих в период эксплуатации болгарок.
В следующем видео на болгарке модели «Макита» отсутствует фиксация кнопки в требуемом положении. После разборки, визуально хорошо просматриваются изношенные поверхности на кнопке и фиксирующем пазу на корпусе болгарки. Ремонт производится двумя способами.
С заменой изношенной кнопки на новую
Здесь следует убрать радиус закругления на фиксирующем пазу и выровнять посадочную плоскость под кнопку. При этом обработку выполнять очень аккуратно с минимальным снятием материала пластика. Свойства пластика, как непрочного мягкого материала, позволяют выбрать режим механической обработки с низкими оборотами инструмента, позволяющими регулировать оптимальную его подачу при устранении дефектов поверхности.
С исправлением изношенной кнопки
Автор прав, что далеко не всегда можно найти новую кнопку взамен изношенной. Метод восстановления кнопки имеет актуальность, особенно для мастеров, работающих вне пределов деятельности специализированных торговых точек
Важно: посадочную поверхность кнопки зачистить надфилем не более чем на несколько десятых миллиметра, а контактную поверхность «усика» кнопки только выровнять, не снимая лишний материал
Эти методы носят разовый характер, следующая такая поломка может привести к замене деталей на новые.
Устройство электрооборудования болгарки
За 40 лет свой вид болгарки фактически не поменялся: продолговатый корпус с встроенными вовнутрь движком и редуктором, с боковой стороны приверченная ручка и защитный кожух.
Болгарка, так же как и хоть какой инструмент, в какой-то момент отрешается работать. Но бывают ситуации, когда для устранения неисправности довольно простого ремонта электрооборудования. Чтоб выполнить миф маленький ремонт, необходимо иметь понятие, как такое оборудование работает снутри, и уметь читать его электронную схему.
Электронная схема шлифовальной машинки состоит из таких частей:
- якорь;
- коллектор;
- электрощетки;
- редуктор;
- статор;
- ручки-держатели;
- силовой кабель с вилкой.
Любой из этих частей делает в электронной цепи свое предназначение, неисправность каждого ведет к остановке работы инструмента. К примеру, якорь, являясь вращающимся элементом цепи, отвечает за вращения шлифовального диска. Чтоб вынудить диск крутиться, якорь должен вертеться с еще большей скоростью. Потому чем чем просто скорость вращения якоря, тем не просто мощность инструмента.
Коллектор — это площадка на якоре, на которую выходят нашему клиенту остается силовые и управляющие кабели. Его задачка — переводить проходящие по обмоткам сигналы на понятный движку и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластинки сходу оказываются на виду, тем паче что имеют сравнимо огромные размеры.
Назначение электрощеток — обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в обычном исправности, то через вентиляционное отверстие будет видно их ровненькое свечение. Когда свечение неприметно либо оно пульсирует, то это признак того, что со щетками бывают трудности.
Редуктор — очень принципиальная деталь не столько электронной схемы, зато всей конструкции болгарки. Его назначение — подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким макаром его вращение. Практически конкретно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.
Статор — более на техническом уровне непростой узел в электронной схеме болгарки. Туда впрессованы что остается сделать нашему клиенту обмотки якоря и ротора, определяющие их вращение. Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. По готовности статора из строя успешно выполненная непрофессионалом его перемотка — очень редчайший случай. Если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.
Электрическая схема
Знание назначения главных частей не даст 100% положительного результата при ремонте. Необходимо также разобраться и понять, как устроена электрическая схема болгарки и как работает электродвигатель. В схеме задействовано две обмотки, которые последовательно подключаются через силовой провод к сети с напряжением 220 В и не связаны между собой в электрической цепи. Механически установленный выключатель связывается с кнопкой включения и отключения шлифмашинки. Каждая из обмоток соединяется через контакты с графитовыми щетками. Через щетки обмотки соединяются с коллектором ротора.
Очень важно и то, что якорь имеет много обмоток, однако с графитовыми щетками соединяется только две обмотки, а выход из строя чаще всего происходит по причине разрыва электрической цепи. Диагностика электроцепи устройства производится специальным прибором — тестером. Портативное измерительное устройство используют не только в ремонте болгарки, но и для проверки других электрических инструментов и приборов
Портативное измерительное устройство используют не только в ремонте болгарки, но и для проверки других электрических инструментов и приборов.
Правильная проверка должна производиться от входного силового кабеля с переходом к последовательно подключенным элементам. При проверке проводимости переключатель мультиметра выставляется на минимальное напряжение.
