Ремонт двигателя
Конструкция всех моделей бензопил имеет схожее строение. Главным агрегатом любой бензопилы является двухтактный двигатель внутреннего сгорания, от функционирования которого приводится в движение режущий элемент – пильная цепь. Для запуска двигателя используется стартер, а для регулирования подачи топлива и смешивания его с воздухом применяется карбюратор. С целью повышения эффективности и производительности инструмента, при его функционировании осуществляется смазывание цепи и шины. Это отдельная система, неисправность которой может привести к ряду негативных последствий. Любой элемент может выйти из строя, что повлечет за собой невозможность дальнейшего использования для работы инструмента.
При возникновении неисправностей часто возникают такие вопросы, как отремонтировать бензопилу, и что для этого необходимо? Первоначально необходимо выявить причину поломки, и только после этого принимать соответствующее решение о ее устранении. Если не заводится бензопила, то чаще всего это возникает в результате неисправности карбюратора. Редко причиной может служить неисправность стартера или неопытность человека, который пытается ее завести. Рассмотрим основные виды неисправностей различных систем, а также особенности их самостоятельного устранения.
Ремонт системы подачи топлива
Топливо может не попадать в цилиндр по следующим причинам:
- Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
- Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
- Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.
Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.
Своевременная замена топливного фильтра гарантирует полноценную подачу топлива
Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам
Тросик рычага привода дроссельной заслонки должен находиться на своем месте
Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.
И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.
Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями
Все части должны быть чистыми, сухими и исправными.
Ревизия карбюратора
Устройство отвечает за создание определённой смеси воздуха и горючего, которая затем подаётся в цилиндр. Устройство карбюраторов различно, поэтому, если есть возможность, следует отыскать документацию к конкретной модели.
Во время работы могли ослабнуть гайки крепления топливоподающего устройства, следует проверить степень их затяжки. Также рекомендуется внимательно посмотреть: нет ли потёков на корпусе карбюратора, масляных пятен. Ремонт карбюратора лучше доверять мастерам сервисных центров.
Если такой возможности нет, то нужно:
- Отсоединить трубки и провода, убрать все мешающие элементы.
- Очистить карбюратор, не снимая его. Продуть сжатым воздухом.
- Открутить устройство – может крепиться двумя, четырьмя болтами.
- Ещё раз промыть и продуть с внешних сторон.

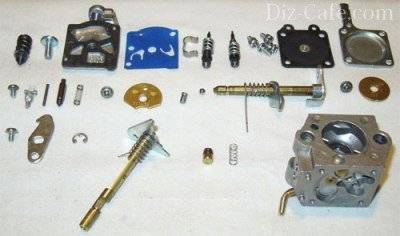

- Аккуратно разобрать, попутно составляя схему устройства (если нет документации).
- Промыть детали в чистом бензине, продуть каналы воздухом.
- Собрать карбюратор по чертежу.
- Установить обратно на двигатель.
Самостоятельный ремонт техники, которая находится на гарантии, влечёт прекращение обязательств производителя.
Приходилось ли вам, когда нибудь ремонтировать бензопилу?
Было дело!Не довелось
Устройство обычной бензопилы нельзя считать сложным, хотя профессиональное оборудование может сильно отличаться от бытового. Если бензопила не заводится, можно попробовать решить проблему самостоятельно, однако для этого потребуется аккуратность. Не будет лишним наличие опыта ремонта, например, любой мототехники.
Как устранить поломки и неисправности бензопилы
С неисправностями бензопил ежедневно сталкиваются сотни пильщиков. Теперь рассмотрим способы их устранения. Опытные пильщики знают проблемы своего инструмента, и им не нужно читать инструкцию, как определить и устранить неисправности. Однако такая инструкция будет полезной для тех, что еще не освоил свой только приобретенный бензиновый агрегат.
- Если свеча имеет нагар, то его следует очистить. Перед очередным запуском двигателя рекомендуется заменить топливную смесь
- Если свеча мокрая, то понадобится отрегулировать карбюратор
- Отсутствие искры требует замены свечи или высоковольтного провода. На новой свече нужно выставить зазор 0,2 мм
- Топливный фильтр не подлежит очистке, поэтому его следует заменить, если имеются подозрения на неисправности бензопил. Перед заменой фильтра нужно опорожнить топливный бак
- Воздушный фильтр нужно прочистить. Сделать это просто — снимается деталь с инструмента, после чего продувается компрессором
- Если проверка подачи топлива показывает, что из шланга не вытекает бензо-масляная смесь, то нужно произвести его очистку
- Регулировка карбюратора бензопилы осуществляется периодически, когда обнаруживается, что агрегат начинает работать с перебоями. Подробная инструкция по регулировке
- Если бензопила глохнет при нагрузке, то исправить ситуацию поможет только очистка и настройка карбюратора
- Когда бензопила нагревается и глохнет, то причиной является катушка зажигания. При нагреве инструмента увеличивается сопротивление, поэтому искра может либо теряться, либо ослабевать, что сказывается на мощности агрегата. Проверить нужно также агрегат на предмет подсоса воздуха из шлангов, сальников и прокладок
- Если бензопила сама газует и не сбрасывает обороты, значит, предстоит заменить топливный фильтр и прочистить воздушный фильтр. Если это не помогает решить проблему, то нужно убедиться в правильной настройке карбюратора. Причиной самовольного набора оборотов является обедненная смесь, когда в цилиндр поступает большое количество воздуха и малое содержание топлива
- Если исследования показали, что неисправен глушитель бензопилы, то его следует демонтировать, после чего очистить. Делать это нужно с применением специальных моющих средств, купить которые можно в специализированном центре. При сухой очистке глушителя нужно пользоваться респиратором, так как в нагаре содержится много канцерогенных веществ
- После проверки обнаруживается неисправность ЦПГ. Здесь все печально, и если отсутствует достаточная компрессия или имеются задиры на стенках цилиндра или поршня, то нужно произвести капитальный ремонт. По окончанию такого ремонта не забывайте провести
- При неисправности системы смазки цепи, необходимо определить причину поломки, и только после этого устранять ее. При засорении каналов понадобится их прочистка. Если обнаруживается течь масла, то устранить ее можно при помощи герметизации трубок и каналов или путем их замены
Если обнаружена неисправность, то следует ее ликвидировать как можно быстрее. Если этого не сделать, то одна деталь приведет к выходу из строя всего узла или даже механизма. Любой инструмент (китайский, европейский или российский) нуждается в правильном уходе, эксплуатации и проведении регулярных профилактических мероприятий.
Публикации по теме
При нажатии на газ начинает глохнуть бензопила — причины и варианты решения проблемы
Как правильно укорачивается цепь на бензопилах и особенности выполнения процесса
Как регулируется карбюратор на бензопиле — инструкция
Шины для бензопил — виды, выбор и замена
Алгоритм разборки пилы Хускварна
Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:
- Верхняя крышка.
- Крышка тормоза цепи и пильной гарнитуры.
- Стартер.
- Маховик и сцепление.
- Передняя рукоятка.
- Карбюратор.
- Масляный насос.
- Двигатель.
В зависимости от модели Хускварны, порядок разборки может немного отличаться.
Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna
Снятие боковой крышки и пильной гарнитуры
Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.
Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.
Стартер
Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.
Снятие маховика и сцепления
Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.
Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.
Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:
Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.
Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.
Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.
Воздушный фильтр и карбюратор
Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.
Масляный насос
На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.
Двигатель
Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.
После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.
Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.
Если бензопила не заводится все равно что делать
Выше рассмотрены основные причины, почему не заводится бензопила. Причем это касается инструментов разных марок Штиль, Хускварна, Партнер, Макита, Чемпион и другие. У бензопил Дружба иной принцип работы, но в целом поиск неисправности начинать следует именно с системы зажигания, а точнее — осмотра состояния электродов свечи. Если же проведенные манипуляции не помогают получить желаемый результат, то необходимо прибегнуть к более серьезным действиям. Это означает, что нужно выполнить следующие действия:
- Проверить исправность карбюратора и произвести его настройку
- Измерить величину компрессии двигателя, после чего делать соответствующий вывод о его исправности
- Проверяется компрессия в картере
Проверка компрессии в цилиндре позволяет оценить состояние и исправность ЦПГ. Для измерения компрессии понадобится компрессометр. Он ввинчивается в свечное отверстие, после чего производится дергание ручки стартера. Компрессометр показывает соответствующее значение давления в цилиндре. Это значение должно быть на уровне 8-12 атмосфер.
Если величина давления существенно ниже, то это прямой признак неисправности устройства. Цилиндропоршневая группа при неисправности заменяется на новую. При установке новой ЦПГ, необходимо тщательно обработать все детали маслом, чтобы в момент запуска двигателя не сформировались сколы и задиры.
Если отсутствует компрессия в картере, то бензопила также не заведется. Причиной снижения величины давления в картере является прокладка, а точнее ее повреждение. Эта прокладка размещена между цилиндром и картером и, чтобы убедиться в ее исправности, следует выполнить такие манипуляции:
- Отсоединить топливопровод от бака
- Опустить трубку в емкость с приготовленной смесью бензина и масла
- Произвести запуск двигателя бензопилы
- Если двигатель запускается и при этом засасывается топливо, то это говорит об исправности прокладки
Если топливо не всасывается, значит нужно заменить прокладку картера.
Карбюратор — это важный и самый сложный элемент бензопилы. Если все выше проделанные действия не помогли получить положительный результат, то это говорит о том, что неисправен карбюратор. Главная неисправность карбюратора заключается в засорении его каналов и жиклеров. Реже из строя выходят мембраны и прочие элементы. В любом случае, понадобится разобрать карбюратор бензопилы, произвести его очистку и замену вышедших из строя деталей.
Как видно, причин того, что не заводится бензопила, достаточно. Чтобы узнать, что конкретно произошло в вашем случае, нужно вспомнить симптоматику накануне. Возможно перед тем, как бензопила перестала заводиться, наблюдались сбои в работе двигателя, снизилась мощность и производительность, а также были уместны прочие поломки. На основании этих технических симптомов и необходимо начинать поиск. Если не знаете с чего начать, тогда диагностику следует проводить по порядку, как описано в материале.
Неисправности системы смазки и как они устраняются
Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.
Признаки неисправности системы смазки, проверка её работоспособности
- Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
- Цепь относительно быстро растягивается.
- Шина очень горячая и даже может частично оплавляться краска.
- Масло из бака практически не убавляется.
- Снизилась эффективность реза на острой цепи
Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.
Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.
Поиск неисправности
После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.
Наиболее частые неисправности
- Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
- Отсутствие резьбы на валу масляного насоса, поможет его замена.
- Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
- Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
- Засор фильтрующего элемента.
- У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
- У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.
Индивидуальная неисправность системы смазки Stihl MS 180
Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.
Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.
Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.
Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.
Регулировка карбюратора когда глохнет двигатель при наборе оборотов
Если проверка показала, что система подачи топлива, глушитель и свеча зажигания исправны, значит нужно искать поломку в других местах. Первоначально не спешите разбирать цилиндро-поршневую группу или менять карбюратор. Ремонт рекомендуется начать с регулировки карбюратора. Для этого все бензопилы имеют специальные регулировочные винты. Они предназначены для настройки работы холостого хода, а также регулировки подачи топлива на низких и высоких оборотах. Подробное описание, как регулировать карбюратор бензопилы, описано на сайте.
Сегодня же рассмотрим особенности настройки карбюратора на максимальных оборотах. Убедиться в том, что бензопила не развивает полной мощности, можно при помощи тахометра. Если прибора нет, то убедиться в том, что двигатель не развивает максимальные обороты можно на слух. Нас интересует винт на карбюраторе. Который предназначен для настройки высоких оборотов. Он обычно обозначается латинской буквой «H», что сокращенно от слова «High» (высокий или большой).
Для настройки высоких оборотов бензопилы понадобится выполнить следующие манипуляции:
- Закрутить винт H по часовой стрелке до упора
- Далее нужно ослабить его на 1,25-1,5 оборота
- Произвести запуск инструмента и протестировать работоспособность оборотов
Регулировку рекомендуется выполнять по тахометру, но если его нет, то проверить максимальные обороты можно при работе инструментом под нагрузкой.
Это интересно! Если часто работаете бензопилой, то приобрести тахометр понадобится, так как он позволяет выставить максимально эффективную работу двигателя, что отражается на расходе топлива и мощности агрегата.
https://youtube.com/watch?v=ZajD0orPRlY%3F
После банальной настройки карбюратора, можно исправить проблему с прекращением работы мотора при повышении оборотов. Надо отметить, что регулировать карбюратор бензопилы необходимо регулярно в зависимости от частоты эксплуатации инструмента. Сделать это самостоятельно не трудно, но достичь точной настройки можно в одном случае — если пользоваться тахометром.
Бензопила плохо заводится на холодную
Нарушение последовательности действий при пуске на холодную
Если не заводится новая бензопила на холодную, то причина может быть в неправильной последовательности пуска двигателя. Как правило, каждый производитель в инструкции к бензопиле, указывает порядок действий при проведении пуска бензопилы на холодную. В основном он схож для всех двухтактных двигателей внутреннего сгорания, которые устанавливаются на бензопилы, и представляет собой следующий порядок действий.
Закрытие воздушной заслонки (необходимо для обогащения топлива при пуске).
Подсос топлива с применением для этого специального праймера (на некоторых моделях бензопил, праймер не предусмотрен конструкцией, и следовательно для них этот пункт отсутствует).
Включение зажигания (если про это забыть, то можно ошибочно посчитать инструмент неисправным).
Провести несколько движений стартера, до первой «вспышки» двигателя (важно не упустить этот момент, иначе возможно «залить» двигатель).
Установить воздушную заслонку в положение открыто.
Произвести запуск двигателя бензопилы.
Проблемы с топливом
Как при варианте затрудненного пуска на горячую, проблемы в топливной системе могут повлиять и на запуск или не возможность его произвести и на холодную. Регулировка карбюратора, загрязнение топливного фильтра и магистрали, все это причины, которые вызывают затруднения при пуске.
Провести диагностику топливной системы, это первое что нужно при затрудненном пуске на холодную.
Стоит обратить внимание и на качество топлива, т.к. при использовании смеси бензина с маслом, в которой имеется небольшое количество воды, может существенно затруднится запуск или сделается невозможным
Неисправности в двигателе
Задиры ЦПГ, залипание колец, износ ЦПГ, подсос воздуха через сальники и прокладки, понижение компрессии, все эти проблемы могут сделать запуск бензопилы невозможным или существенно его затруднить. Например, при не значительном износе ЦПГ, компрессия в двигателе снижается. В таком случае, запуск на «холодную» будет значительно затруднен, либо пила может перестать , инструмент будет заводиться хорошо.
Точно диагностировать проблемы в двигателе связанные с проблемами в его запуске достаточно сложно, и лучше для этого обратится к специалисту в этой области.
Ремонт бензопил своими руками, система подачи топлива
К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.
Система подачи топлива
Такое случается в двух случаях:
- проблемы с запалом смеси топлива;
- проблемы с доставкой бензина от бака к двигателю.
Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.
- Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
- Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
- Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
- Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).
Замена фильтра бензопилы
Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.
