Особенности кабельной системы Герда

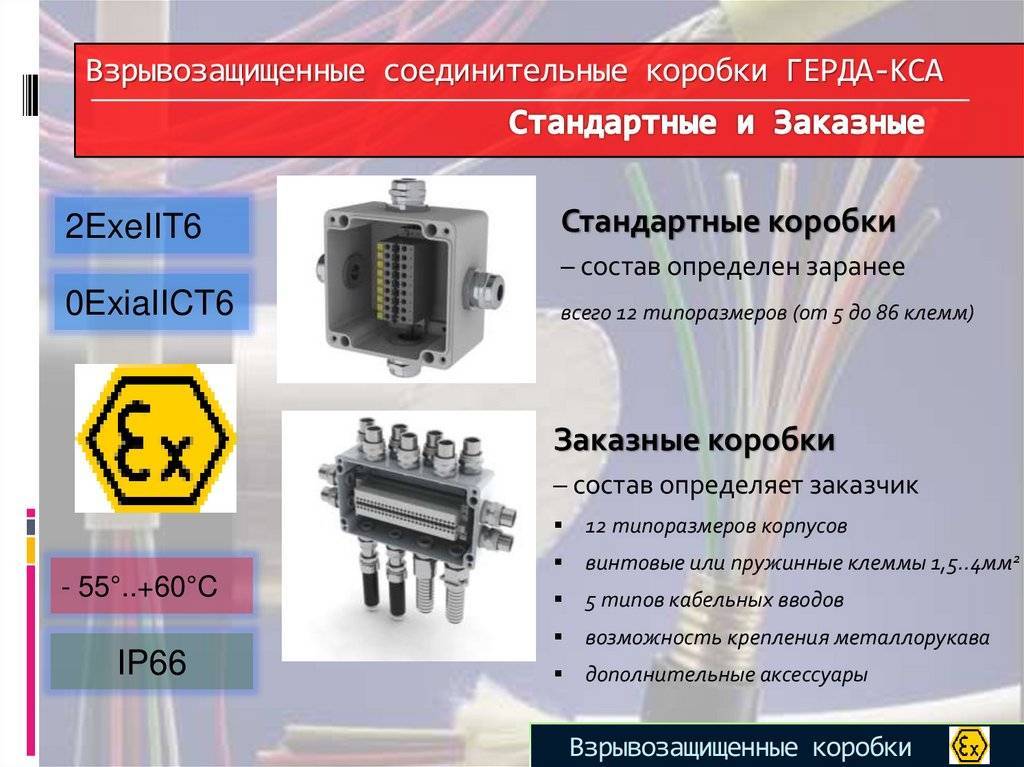

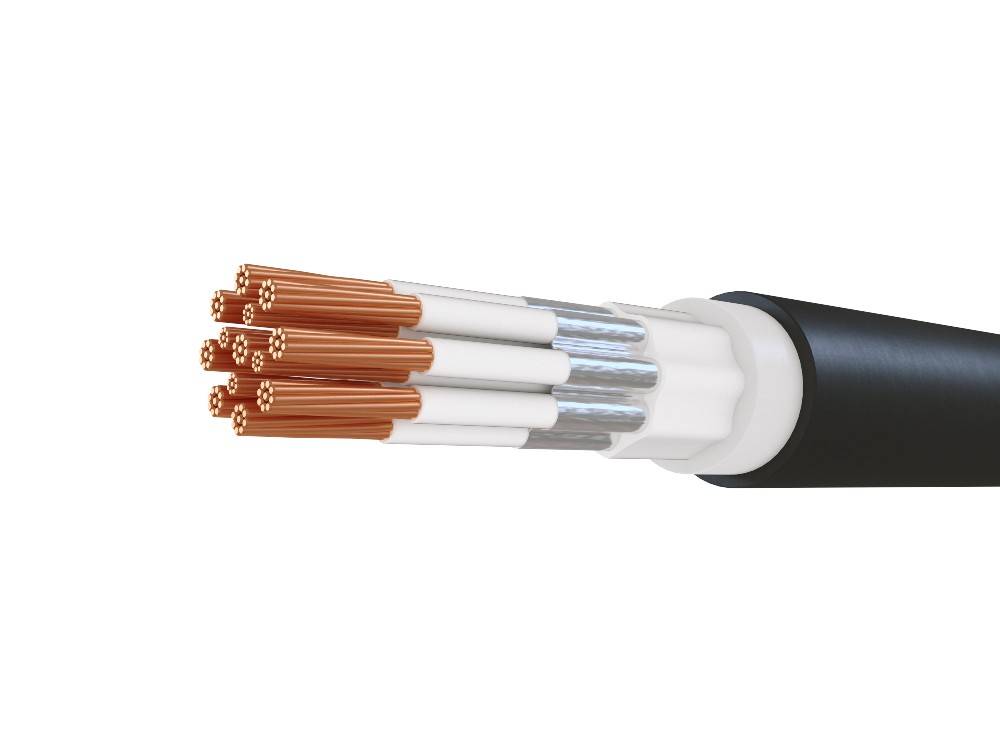

Конструкция кабеля

Жилы

Кабели ГЕРДА-КСд выпускаются с многопроволочными медными жилами или медными лужеными «л» жилами (ГОСТ 22483) 5 класса, жилы секторной формы «мс» сечением от 50 до 240 мм² — 2 класса.

Номинальное сечение скрученных жил, пар «х2», троек «х3», четверок «х4» указано в таблице 1. По согласованию с заказчиком допускается изготовление кабелей с жилами сечением от 0,50 до 35 мм² 2 класса гибкости по ГОСТ 22483.

В огнестойких кабелях «FR» поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.

Изоляция жил может быть изготовлена из материала (см. таблицу 2):

  • «П» — полимерная композиция, не содержащая галогенов,
  • «Пс» — сшитый полиэтилен,
  • «Т» — термопластичный эластомер.

Маркировка изолированных жил цветовая или цифровая (в виде арабских цифр, с расстояниями между ними не более 50 мм). Предпочтительный цвет изоляции жил, скрученных в общий сердечник, указан в таблице 3.

Жилы сечением от 0,35 до 2,5 мм² могут быть скручены в пары «х2», тройки «х3» или четверки «х4».

Кабели с общей скруткой жил могут иметь одну жилу заземления «(PE)» желто-зеленого цвета.

Индивидуальный экран

В кабелях 0,15/0,25 кВ каждая жила (пара, тройка, четверка) может иметь индивидуальный экран:

  • «Э» — обмотка из алюмофольгированной пленки (алюмофлекс) с медной многопроволочной луженой дренажной жилой (конструкция дренажной жилы приведена в таблице 4),
  • «Эм» — оплетка из медных проволок,
  • «Эл» — оплетка из медных луженых проволок,
  • «ЭЭл» — поверх обмотки из алюмофлекса наложена оплетка из медных луженых проволок,
  • «Эмф» — обмотка из меднофольгированной пленки с медной многопроволочной луженой дренажной жилой.

В кабелях 0,6/1 кВ каждая жила может иметь индивидуальный экран «Эм» или «Эл».

Поверх каждого индивидуального экрана наложена изолирующая полимерная пленка, поэтому между соседними экранами отсутствует электрический контакт. По согласованию с заказчиком поверх каждого индивидуального экрана может быть наложен экструдированный слой из полимерного материала, идентичный материалу оболочки.

Сердечник

В кабелях с общей скруткой жил сечением свыше 10 мм² внутренний промежуток между жилами заполняется корделем. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.

Общий экран

Поверх обмотки из водоблокирующей ленты может быть наложен общий экран вида:

  • «Э», «Эм», «Эл», «ЭЭл», «Эмф» — в кабелях 0,15/0,25кВ;
  • «Эм», «Эл» — в кабелях 0,6/1 кВ, под общим экраном накладывается экструдированная внутренняя оболочка.

Заполнитель

Для придания кабелю круглой формы и для заполнения наружных промежутков между жилами — поверх общего экрана или водоблокирующей ленты накладывается:

  • экструдированный разделительный слой — в небронированных кабелях,
  • экструдированная внутренняя оболочка — в бронированных кабелях.

Броня

Кабели могут иметь броню:

  • «К» — оплетка из стальных оцинкованных проволок диаметром (0,30-0,40) мм,
  • «Б» — стальные оцинкованные ленты толщиной (0,20-0,30) мм.

Наружная оболочка

Наружная оболочка может быть изготовлена из материала (см. таблицу 2):

  • ПВХ пластикат пониженной пожарной опасности,
  • полимерная композиция, не содержащая галогенов,
  • термопластичный эластомер.

Цвет наружной оболочки кабеля определяется при заказе, при отсутствии указаний оболочка изготавливается черного цвета.

Обозначение типа кабельного ввода

ГЕРДА-КВ Б М
123
  1. Ex-кабельный ввод 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da IP66/IP68 при давлении до 10 атм в течение часа
  2. Устройство крепления и заземления брони
    • ” ” – нет (кабельный ввод для небронированного кабеля)
    • “Б” – с устройством крепления и заземления брони (ввод для бронированного кабеля)
  3. Устройство для присоединения металлорукава, трубы или соединителя
    • ” ” – нет
    • “М” – устройство для присоединения металлорукава ГЕРДА-МГ
    • “РВ” – внутренняя резьба для присоединения трубы или соединителя
    • “РН” – наружная резьба для присоединения трубы или соединителя
    • “Тр” – цанговое крепление трубы, нарезание резьбы не требуется

Таблица 6. Условное обозначение при заказе:

ГЕРДА-КОУ-
123456789101112*131415

Тип изделия: Кабель оптический универсальный

  1. тип сердечника
    • “-” – Модульный
    • “Т” – трубчатый
    • “Ш” – шнур
  2. несущий трос
    • “-” – трос отсутствует
    • “Тр” – наличие в конструкции несущего троса
  3. тип брони
    • “-” – отсутствует
    • “К” – из стальных проволок
    • “Б” – из стальных лент
    • “Кв” – из синтетических волокон
    • “Кс” – из стеклопластиковых стержней
    • “К2” – 2-х слойная из стальных проволок
    • “Б2” – 2-х слойная из стальных лент
    • “Кв2” – 2-х слойная из синтетич. волокон
    • “Кс2” – 2-х слойная из стеклопл. стержней
  4. показатель пожароопасности
    • “-”
    • “нг(А)”
    • “нг(А)-LS”
    • “нг(А)-HF”
    • “нг(А)-FRHF”

    Показатель зависит от материала оболочки – см. таблицу 5

  5. тип ЦСЭ
    • “-” – нет ЦСЭ (трубчатый)
    • “С” – cтальной ЦСЭ
    • “Д” – диэлектрический ЦСЭ
  6. несущий трос
    • “-” – трос отсутствует
    • “Тр” – наличие в конструкции несущего троса
  7. тип несущего троса
    • “-” – трос отсутствует
    • “с” – стальной
    • “д” – синтетический
  8. специальные показатели
    • “П” – оболочка из полиэтилена
    • “В” – оболочка из ПВХ пластикатов
    • “Т” – повышенная теплостойкость
    • “ХЛ” – хладостойкий (до -60°)
    • “ДГ” – дугостойкий
    • “М” – маслостойкий
    • “LТх” – пониженная токсичность
  9. число элементов в повиве, несколько элементов указываются через дефис
    • “01, 04 – 12” – 01-для трубчатого сердечника; от 04 до 12 для модульного сердечника
    • “в” – водоблокирующая лента
    • “а” – алюмофлекс
    • “-” – для исполнения “Ш”
  10. количество оптических модулей (ОМ) в повиве сердечника
    • “01…12” – указать количество ОМ от 1до 12
    • “-” – для исполнения Ш
  11. число ОВ в кабеле: “1…144”
  12. тип оптического волокна (ОВ)
    • “Е1” – стандартное одномодовое
    • “Е2” – одномодовое с минимизированными потерями
    • “Е3” – одномодовое с дополнительным окном прозрачности
    • “Е4” – одномодовое со смещенной дисперсией
    • “Е5” – одномодовое с ненулевой смещенной дисперсией
    • “МГ1” – многомодовое градиентное 50/125 мкм
    • “МГ2” – многомодовое градиентное 62,5/125 мкм
  13. Покрытие ОВ
    • “-” – покрытие отсутствует
    • “tb” – Плотное буферное покрытие (tight buffer) 900 мкм
  14. токопроводящие жилы
    • “-” – жилы отсутствуют
    • “М1-М10” – нелуженые от 1 до 10
    • “Мл1-Мл10” – луженые от 1 до 10
  15. Допустимая растягивающая нагрузка (кН): “0,4…80”

Примечание:
* – в случае использования в кабеле различных типов ОВ через символ «/» записываются количества и типы всех оптических волокон. Пример 4Е1/6Е5/2МГ1 – 4 стандартных одномодовых ОВ, 6 одномодовых ОВ с ненулевой смещенной дисперсией, 2 многомодовых градиентных ОВ 50/125 мкм.

Таблица 7. Пример условного обозначения при заказе
Пример обозначенияОписание
ГЕРДА-КОУ-К-нг(А)-HF:С-07-06:048МГ1-Мл1-7ТУ 3587-020-76960731-2010Кабель оптический универсальный, с модульным сердечником, со стальным центральным силовым элементом (ЦСЭ),с 7 элементами в повиве, с 6 оптическими модулями (ОМ), с 1 луженой токопроводящей изолированной жилой, с 48 многомодовыми градиентными оптическими волокнами (ОВ) 50/125 мкм, с броней из стальных проволок, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 7 кН
ГЕРДА-КОУ-Б-нг(А)-FRHF:Д-В-06/1,8(в)-03:24Е1-3ТУ 3587-020-76960731-2010Кабель оптический универсальный огнестойкий, с модульным сердечником, с диэлектрическим центральным силовым элементом (ЦСЭ),с 6 элементами в повиве, с 3 оптическими модулями (ОМ), с 24 стандартными одномодовыми оптическими волокнами (ОВ), с броней из стальных лент, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 3 кН
ГЕРДА-КОУ-Ш-нг(А)-HF:В-4Е1tb-1ТУ 3587-020-76960731-2010Кабель оптический универсальный, распределительный, с 4 стандартными оптическими волокнами в плотном буферном покрытии (tight buffer), с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 1 кН

Конструкция кабеля

Номинальный диаметр медных токопроводящих жил
(см. ): 0,32 мм; 0,4 мм; 0,5 мм; 0,64 мм; 0,7 мм.
В телефонных кабелях ГЕРДА-ТП изоляция жил может быть (на выбор, см. ):

  • полиэтиленовая «П»,
  • пленкопористая полиэтиленовая «пп»,
  • сшитый полиэтилен «Пс»,
  • кремнийорганическая резина «Р».

Изоляция жил кабелей ГЕРДА-СТ выполнена из полиэтилена «П».
Изоляция жил станционных кабелей ГЕРДА-ТС изготавливается из материалов:

  • ПВХ «В»,
  • полиэтилена «П»,
  • сшитого полиэтилена «Пс»,
  • термопластичного эластомера «Т».

Изолированные жилы, резко отличающиеся по цвету изоляции, скручены в пары (тройки).
Кабели с числом пар (троек) до 100 включительно могут быть скручены методом повивной скрутки или методом пучковой скрутки.

При повивной скрутке все пары (тройки) могут иметь:

  • индивидуальную расцветку (см. );
  • наличие одной счетной и одной направляющей пары с расцветками, отличающимися от всех остальных пар в повиве и между собой;
  • цифровую маркировку.

При пучковой скрутке сердечник кабеля с числом пар (троек) до 100 включительно выполнен из групп (элементарных 5-ти или 10-ти парных пучков) с отличительной расцветкой скрепляющих нитей (см. ). В кабелях с числом пар более 100 сердечник скручивается из главных пучков, состоящих из 50 или 100 парных пучков.
По согласованию с заказчиком в центре сердечника могут размещаться 2 сигнальные жилы (для 10÷100 парных кабелей) или 4 сигнальные жилы (для 100 и более парных кабелей).
Кабели, предназначенные для прокладки в условиях повышенной влажности, изготавливаются с водоблокирующими лентами «в» или с гидрофобным заполнителем «З».
Кабели с индексом «FR» – огнестойкие, их изоляция жил выполнена из кремнийорганической резины. Такие кабели сохраняют работоспособность не менее 180 минут в условиях воздействия открытого пламени и температуры +750°С (ПО1 по ГОСТ 31565-2012).
Кабели ГЕРДА-ТП и ГЕРДА-ТС имеют общий экран из алюмополимерной ленты с луженной дренажной жилой.
Оболочка кабелей с обозначением материала «П» изготавливается из полиэтилена, при наличии индекса «нг(А)-HF» – из полимерных композиций, не содержащих галогенов.
Кабели с обозначением материала «В» имеют оболочку из ПВХ пластикатов, с индексом «нг(А)» – из ПВХ композиции пониженной горючести, с индексом «нг(А)-LS» – пониженной пожароопасности и низким уровнем дымогазовыделения. У кабелей с обозначением материала «Т» оболочка изготавливается из термопластичных эластомеров, имеющих расширенный диапазон рабочих температур: от минус 50° до +125°С.
Специальные кабели ГЕРДА-СТ имеют алюминиевую оболочку «А» обеспечивающую защиту от повышенных электромагнитных влияний.
Оболочка кабелей, предназначенных для подвеса на опорах линий связи, накладывается одновременно на сердечник кабеля и стальной трос, выполняющий функцию несущего элемента.
Кабели могут иметь броню из стальных оцинкованных проволок или из стальных оцинкованных лент, наружные защитные покровы соответствуют ГОСТ 7006.

Кабели, к которым предъявляются повышенные требования к внешним воздействующим факторам, могут быть изготовлены в следующих исполнениях:

«Т» — теплостойкое (до +200°С, для материала «Т»);
«ХЛ» — холодостойкое;
«ЭХЛ» — стойкое к экстремально холодным условиям, монтаж кабелей до минус 40°С;
«УФ» — стойкое к ультрафиолету;
«Х» — стойкое к кислотам, щелочам и средам с высоким содержанием сероводорода;
«М» — маслобензостойкое;
«ЗГ» — оболочка, стойкая к грызунам, муравьям и термитам;
«ДВ60» — срок службы не менее 60 лет.

Преимущество кабельного ввода ГЕРДА

  1. Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется

  2. Материал изготовления кабельного ввода:
    • никелированная латунь (по умолчанию)
    • «Л» – латунь
    • «Н» – нержавеющая сталь
  3. Различные типы присоединительной резьбы:
    • «М» – метрическая с шагом 1,5 по ГОСТ 24705
    • «G» – трубная цилиндрическая ГОСТ 6357
    • «N» – коническая K по ГОСТ 6111 (NPT)
    • «R» – коническая R по ГОСТ 6211 (BSPT)

    Резьба типа «M» и «G» может изготавливаться удлиненной (Д)

    • Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
    • Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
    • Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
  4. Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается

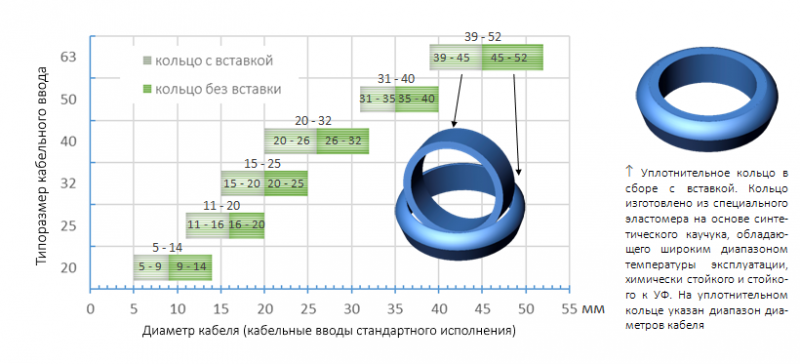

Допустимый диаметр кабеля

Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:

  • 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
    – стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1),
  • 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
    – усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля.
    Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.

Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет.
При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой
1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения).
Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da

Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
Типоразмер кабельного ввода Диаметр кабеля, мм Тип резьбы
минимуммаксимум
20514М20, G½ʺ, K½ʺ, R½ʺ
251120М25, G¾ʺ, K¾ʺ, R¾ʺ
321525М32, G1ʺ, K1ʺ, R1ʺ
402032М40, G1¼ʺ, K1¼ʺ, R1¼ʺ
503140М50, G1½ʺ, K1½ʺ, R1½ʺ
633952М63, G2ʺ, K2ʺ, R2ʺ
Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
Типоразмер кабельного вводаДиаметр кабеля, ммТип резьбы
Уплотнительное кольцо с установленной вставкойУплотнительное кольцо без вставки
минимуммаксимумминимуммаксимум
20691114М20, G½ʺ, K½ʺ, R½ʺ
2513161620М25, G¾ʺ, K¾ʺ, R¾ʺ
3218202225М32, G1ʺ, K1ʺ, R1ʺ
4022262832М40, G1¼ʺ, K1¼ʺ, R1¼ʺ
5032353640М50, G1½ʺ, K1½ʺ, R1½ʺ
6339454652М63, G2ʺ, K2ʺ, R2ʺ

Подробнее см. файл “Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.” (сслыка на PDF вначале этой страницы)

Типы кабельных вводов

Вводы для кабелей В БРОНЕ *
ГЕРДА-КВБдля всех типов бронированного кабеля круглого сечения
ГЕРДА-КВБМдля всех типов бронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу
ГЕРДА-КВБРВс внутренней резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВБРНс наружной резьбой на конце, для всех типов бронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВБТрс цанговым устройством крепления трубы, для всех типов бронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы
Вводы для кабелей БЕЗ БРОНИ
ГЕРДА-КВдля всех типов небронированного кабеля круглого сечения
ГЕРДА-КВМдля всех типов небронированного кабеля круглого сечения, проложенного в герметичном металлорукаве ГЕРДА-МГ. Металлорукав присоединяется напрямую к вводу
ГЕРДА-КВРВс внутренней резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВРНс наружной резьбой на конце, для всех типов небронированного кабеля круглого сечения, проложенного в трубе или металлорукаве. На трубе нужно нарезать резьбу, для металлорукава необходим соединитель
ГЕРДА-КВТрс цанговым устройством крепления трубы, для всех типов небронированного кабеля круглого сечения, проложенного в трубе. На трубе не требуется нарезание резьбы

* – тип брони: стальная лента, стальная однорядная проволока, стальная сетчатая оплетка
